1、某某大酒店深基坑支护工程施工组织方案一、前 言1.工程概况某某投资发展有限公司拟在某某市斗门区井岸镇白藤湖珠峰大桥东、尖峰大桥南侧兴建五星级酒店、别墅、商务及大型会议中心于一体的小区。本工程酒店总建筑面积40500m2，建筑总面积90400m2，其中地下12300m2，高层宾馆3栋，层高1923层，3栋6层商务宾馆，8栋3层商务别墅，一座三层大型会议中心等。本工程主楼地上1822层，地下均有一层地下室，均采用框架结构。采用静压管桩基础。该项目由深圳市建筑设计研究总院设计，广东佛山地质工程勘察院承担岩土工程详细勘察。本工程重要性等级为二级，场地等级为二级（中等复杂场地），地基等级为二级（中等复杂

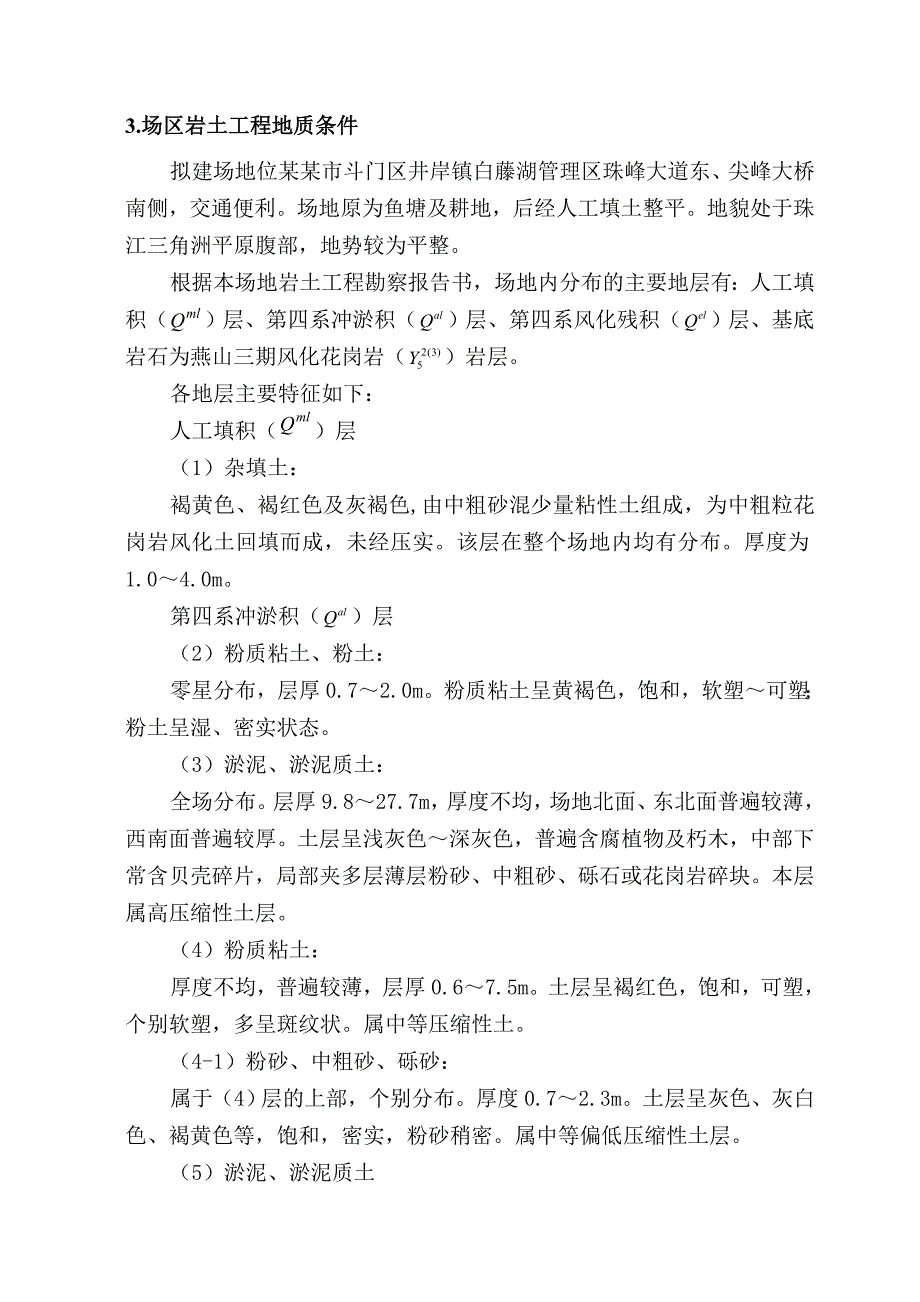

2、地基）。目前图纸未说明相对标高与绝对标高的关系，根据建筑立面图，自然地面标高暂按-0.45m。基坑形状不规则，长约210m，宽约108m，基坑面积约18000；基坑开挖深度6.75m13.25m；基坑重要性等级为一级。2.基坑周边环境拟建基坑周边环境概况见下表。方位周边建（构）筑物北侧空地东侧西河堤大道，大道外为黄杨河。南侧文化走廊西侧金融中心周边相对空阔，根据国家规程建筑基坑支护技术规程（JGJ 120-99）以及地质条件和周边环境情况,本基坑安全等级按一级考虑。3.场区岩土工程地质条件拟建场地位某某市斗门区井岸镇白藤湖管理区珠峰大道东、尖峰大桥南侧，交通便利。场地原为鱼塘及耕地，后经人工填
3、土整平。地貌处于珠江三角洲平原腹部，地势较为平整。根据本场地岩土工程勘察报告书，场地内分布的主要地层有：人工填积（）层、第四系冲淤积（）层、第四系风化残积（）层、基底岩石为燕山三期风化花岗岩（）岩层。各地层主要特征如下：人工填积（）层（1）杂填土：褐黄色、褐红色及灰褐色,由中粗砂混少量粘性土组成，为中粗粒花岗岩风化土回填而成，未经压实。该层在整个场地内均有分布。厚度为1.04.0m。第四系冲淤积（）层（2）粉质粘土、粉土：零星分布，层厚0.72.0m。粉质粘土呈黄褐色，饱和，软塑可塑；粉土呈湿、密实状态。（3）淤泥、淤泥质土：全场分布。层厚9.827.7m，厚度不均，场地北面、东北面普遍较薄，

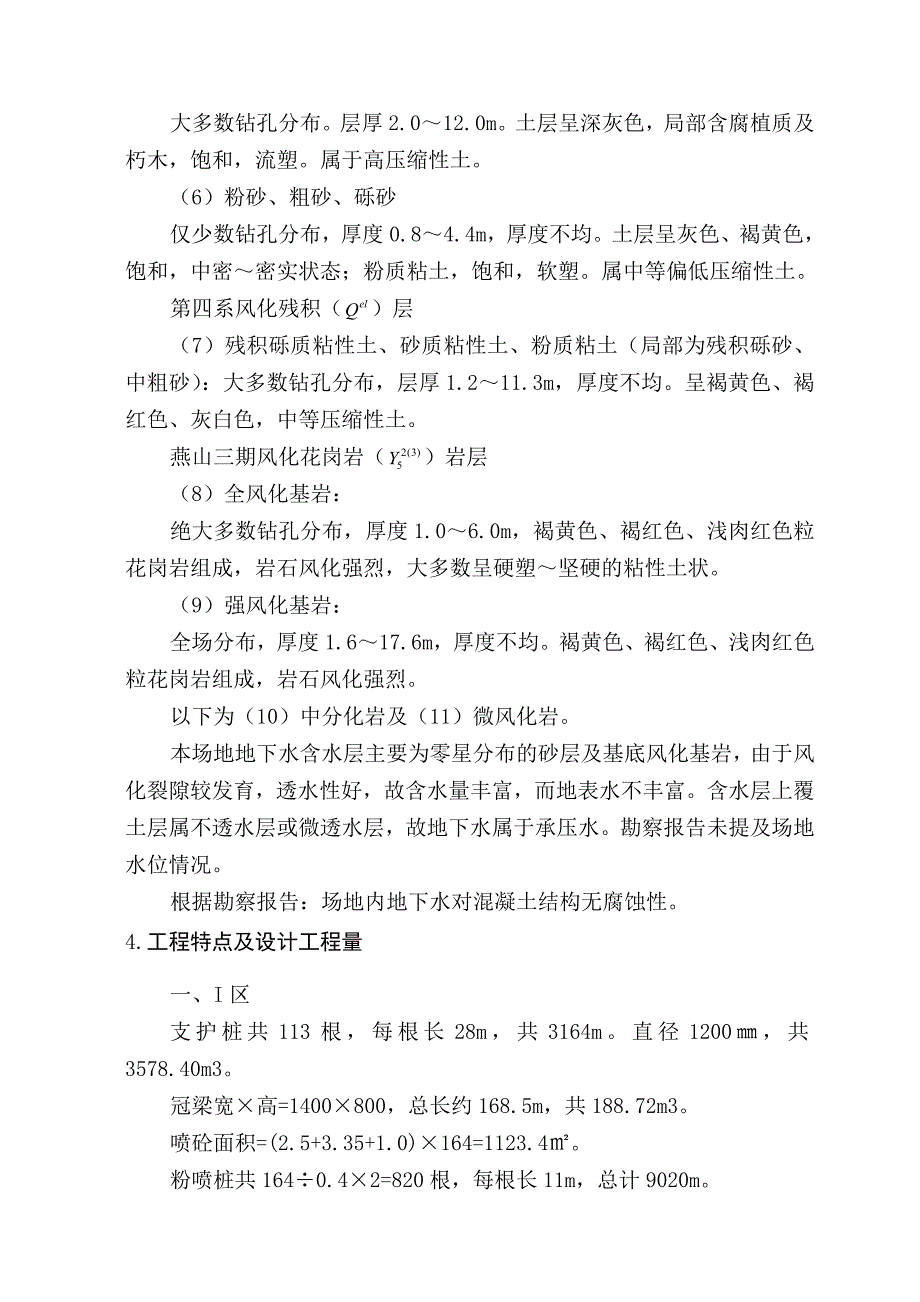

4、西南面普遍较厚。土层呈浅灰色深灰色，普遍含腐植物及朽木，中部下常含贝壳碎片，局部夹多层薄层粉砂、中粗砂、砾石或花岗岩碎块。本层属高压缩性土层。（4）粉质粘土：厚度不均，普遍较薄，层厚0.67.5m。土层呈褐红色，饱和，可塑，个别软塑，多呈斑纹状。属中等压缩性土。（4-1）粉砂、中粗砂、砾砂：属于（4）层的上部，个别分布。厚度0.72.3m。土层呈灰色、灰白色、褐黄色等，饱和，密实，粉砂稍密。属中等偏低压缩性土层。（5）淤泥、淤泥质土大多数钻孔分布。层厚2.012.0m。土层呈深灰色，局部含腐植质及朽木，饱和，流塑。属于高压缩性土。（6）粉砂、粗砂、砾砂仅少数钻孔分布，厚度0.84.4m，厚度不
5、均。土层呈灰色、褐黄色，饱和，中密密实状态；粉质粘土，饱和，软塑。属中等偏低压缩性土。第四系风化残积（）层（7）残积砾质粘性土、砂质粘性土、粉质粘土（局部为残积砾砂、中粗砂）：大多数钻孔分布，层厚1.211.3m，厚度不均。呈褐黄色、褐红色、灰白色，中等压缩性土。燕山三期风化花岗岩（）岩层（8）全风化基岩：绝大多数钻孔分布，厚度1.06.0m，褐黄色、褐红色、浅肉红色粒花岗岩组成，岩石风化强烈，大多数呈硬塑坚硬的粘性土状。（9）强风化基岩：全场分布，厚度1.617.6m，厚度不均。褐黄色、褐红色、浅肉红色粒花岗岩组成，岩石风化强烈。以下为（10）中分化岩及（11）微风化岩。本场地地下水含水层主
6、要为零星分布的砂层及基底风化基岩，由于风化裂隙较发育，透水性好，故含水量丰富，而地表水不丰富。含水层上覆土层属不透水层或微透水层，故地下水属于承压水。勘察报告未提及场地水位情况。根据勘察报告：场地内地下水对混凝土结构无腐蚀性。4.工程特点及设计工程量一、I区支护桩共113根，每根长28m，共3164m。直径1200，共3578.40m3。冠梁宽高=1400800，总长约168.5m，共188.72m3。喷砼面积=(2.5+3.35+1.0)164=1123.4。粉喷桩共1640.42=820根，每根长11m，总计9020m。二、II区支护桩共131根，每根长30.5m，共3995.5m。直径1
7、200，共4518.80m3。冠梁宽高=1400800，总长约202.4m，共226.69m3。喷砼面积=(2.5+3.35+1.0)210=1438.5。粉喷桩共2100.42=1050根，每根长11m，总计11550m。三、III区支护桩共84根，每根长35m，共2940m。直径1200，共3325.06m3。冠梁宽高=1400800，总长约126m，共141.12m3。喷砼面积=(2.5+3.35+1.0)139=952.15。粉喷桩共1400.42=700根，每根长11m，总计7700m。四、IV区支护桩共49根，每根长36.5m，共1788.5m。直径1200，共2022.74m3。
8、冠梁宽高=1400800，总长约74m，共82.32m3。喷砼面积=(2.5+3.35+1.0)79.25=542.86。粉喷桩共800.42=400根，每根长11m，总计4400m。五、V区支护桩共80根，每根长34m，共2720m。直径1200，共3076.24m3。冠梁宽高=1400800，总长约120m，共134.4m3。喷砼面积=(2.5+3.35+1.0)125=856.25。粉喷桩共1250.42=625根，每根长11m，总计6875m。六、VI区支护桩共20根，每根长34.5m，共690m。直径1200，共780.37m3。冠梁宽高=1400800，总长约30m，共33.6m3
9、。喷砼面积=(2.5+3.35+1.0)23.97=164.19。粉喷桩共300.42=150根，每根长11m，总计1650m。七、环梁第一道环梁长275.27+197.56=472.83m，第二道环梁长275.27+197.56=472.83m。环梁总长945.66m，宽高=16001000，共1513.06m3。八、联系梁第一道联系梁总长1912.16m，第二道联系梁总长1564.46m。联系梁总长3476.62m，宽高=600700，共1460.18m3。（注：以上工程量为设计主要部分工程量，具体工程量以预算为准）工程特点：1、建筑虽设一层地下室，但基坑开挖较深，坑边大部分在11.0 m
10、左右。2、基坑北侧的环境较为宽松；但考虑到施工场地的布置，则整个基坑的周边环境较为紧张。3、基坑边坡土层差。上部坑壁土层主要为杂填土与淤泥组成，对边坡的安全影响很大。下部仍是很差的淤泥质土，应保证基坑不会发生隆起等问题。4、基坑周边的管线、建筑等均距离较远，对基坑的影响不大。5、地下水对基坑的影响较小，承压水含水层埋深大，最浅处为21.8m，不会出现底部突涌。6、基坑地处城市中心，施工安全、环境卫生等必须做好。二、编制依据本工程招标文件及招标答疑岩土工程勘察报告深基坑支护设计文件深基坑工程技术规定建筑基坑工程支护技术规程（JGJ120-99）建筑桩基技术规范（JGJ94-94）建筑地基基础工程
11、施工质量验收规范（GB50202-2002）建筑变形测量规范（JGJ/T 8-97）混凝土结构施工及验收规范（GBJ0204-92）供水水文地质勘察规范（JBJ27-88）三、施工组织管理机构1.组建项目经理部本工程实行项目法施工管理，委派管理水平高、实践经验丰富的同志担任项目主要负责人，抽调优秀工程管理和专业技术过硬人员组建项目部。项目副经理项目经理项目总工程师测量组质检组工程技术组施工组设备组安全组后勤辅助组计划财务组综合办公室支护桩施工队内支撑施工队深搅桩施工队喷锚网施工队降水施工队土方队排污队抢险对项目部设四部一室，安全部、工程部、技术部、供应部和办公室。各部门责任明确，建立健全各项管
12、理制度，责任落实到人。项目管理层由项目经理、项目副经理、项目总工程师、生产调度、技术主管、安全主管、质量主管、材料主管、机械主管和后勤主管等成员组成，其主要职责是在公司质量方针指导下，以项目经理为核心，分工负责，代表公司全权负责该工程的实施工作，圆满实现对业主的承诺。项目作业层人员配备：施工人员均挑选劳动技能熟练有同类工程施工经验的正式工和合同工，按工种组成作业班组，挑选技术拔尖、思想素质好的职工带班。2.主要管理人员职责 主要管理人员职责 职 务姓 名主 要 职 责项目经理1）代表企业全面履行本工程施工承包合同；2）负责对内、对外工程联系和协调；3）负责对项目部人员、资金的管理和调度；4）负
13、责施工设备的调配和管理。项 目总工程师1）负责编制施工方案图纸会审和技术交底；2）负责组织质量检验和评定工作；3）负责组织编制重大技术方案及质量处理方案；4）负责项目部质量保证体系的建立及实施。施工员1）负责对各项施工工序的落实；2）负责各工种之间的协调管理；3）负责施工资料的整理。质检员1）负责对各工序的质量检验把关；2）复核红线、轴线桩位和标高；3）负责施工质量检验评定。材料员1）负责材料的进场和堆放；2）负责对原材料的检验；3）负责材料计划的安排。安全员1）负责各工种设备的施工安全报告；2）负责对现场安全警示牌的设立；3）负责安全保护用品的设置及发放。预算员1）负责项目的各项工程的预算、
14、决算；2）负责施工期间各阶段工程量及费用的核算；3）负责工程进度款的核算与申报。四、施工准备1.施工总平面布置图根据本工程所处位置和与周围场地的距离关系，在充分考虑满足施工需要情况下，我们在现场合理布置了临时办公室、宿舍、食堂、厕所、钢筋加工场地及材料堆放场地，详见 “施工总平面布置图”。2.现场施工准备根据施工总平面布置的要求，做好“三通一平”，搭好临时设施，规划材料堆场、器材堆场，主要机械设备进场就位。选好施工出入口，修建洗车槽和场内施工道路，做好现场排水沟网保持场内道路畅通。场地基本平整，清除浮土及地下障碍物，保证施工机械能正常运行。接通现场水电：预测施工高峰期用电量为300kw，从业主指定电源点引入施工现场，装表计量使用。现场供水主管采用50PPR塑料管，绕现场周边布置，装表计量使用。具体布置详见附图 “施工总平面布置图” 3.技术准备方案报批：编制施工组织设计和关键工序设计，并报批。图纸会审：组织技术人员进行施工图自审，会同业主、设计、监理共同参加的图纸会审与设计交底，熟悉岩土工程勘察报告，了解工程重点和难点。技术交底：技术人员向作业班组进行技术交底，明确技术要求和质量控制的重点和难点，确保设计意图在技术上能得到具体落实。
