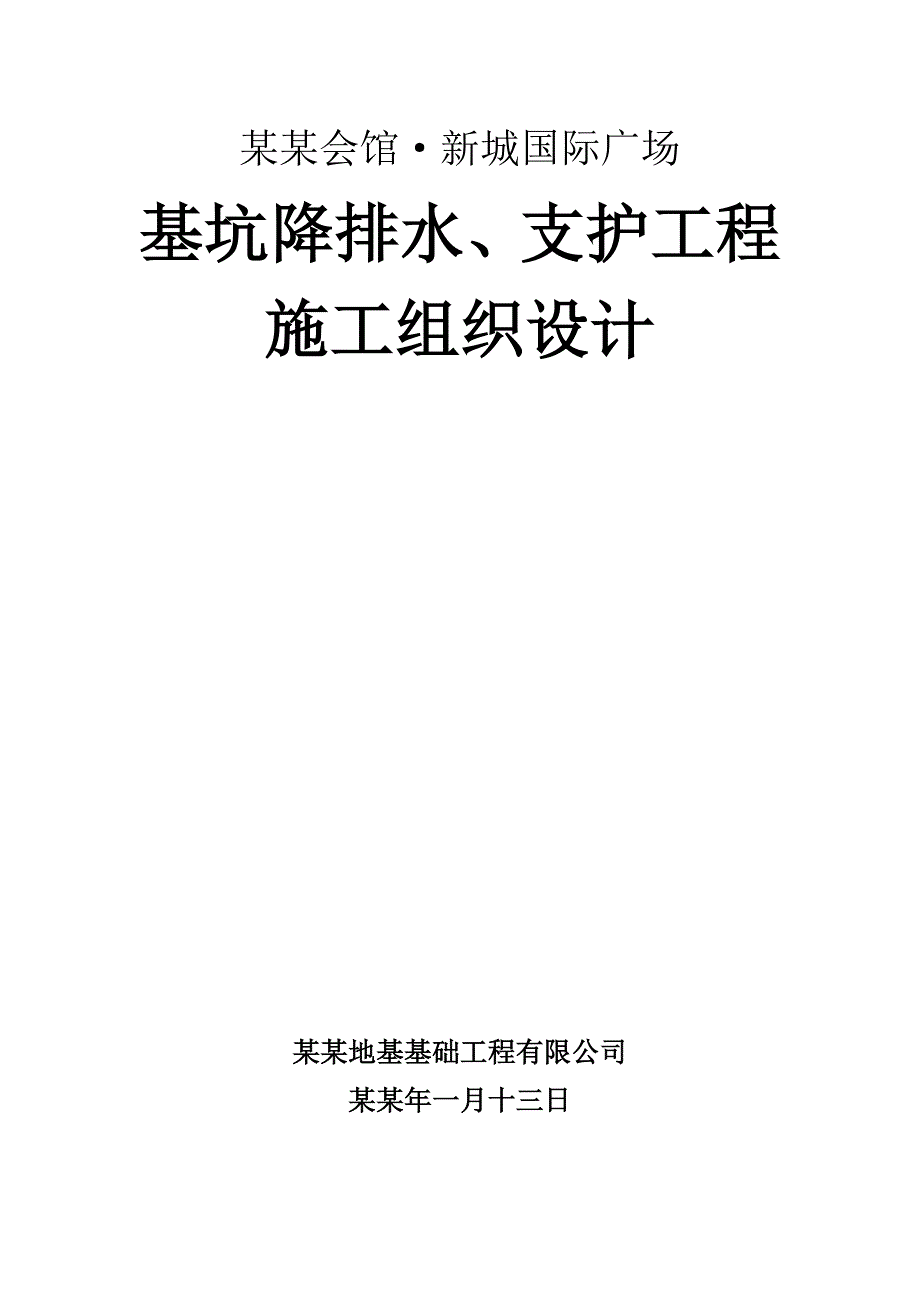

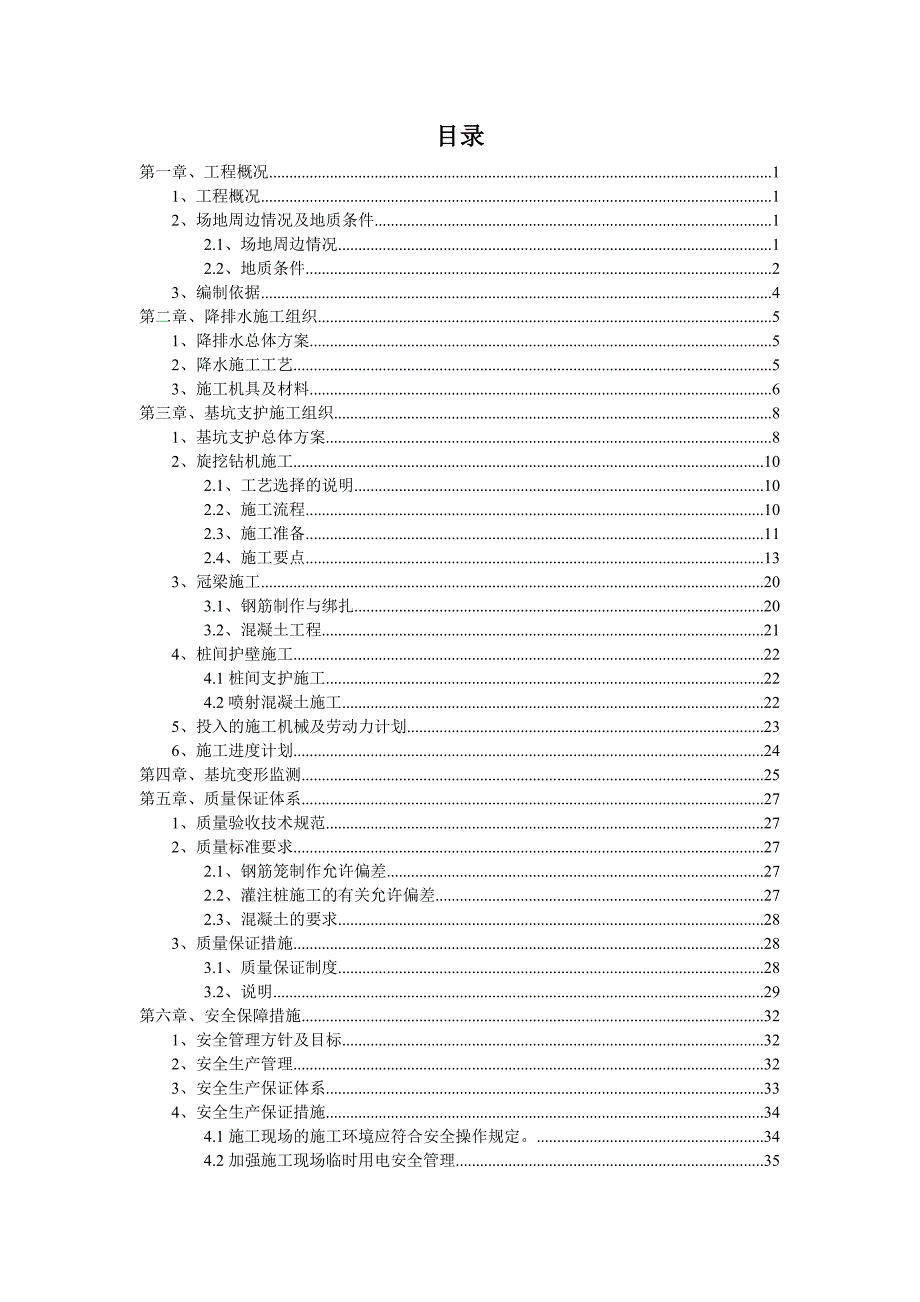

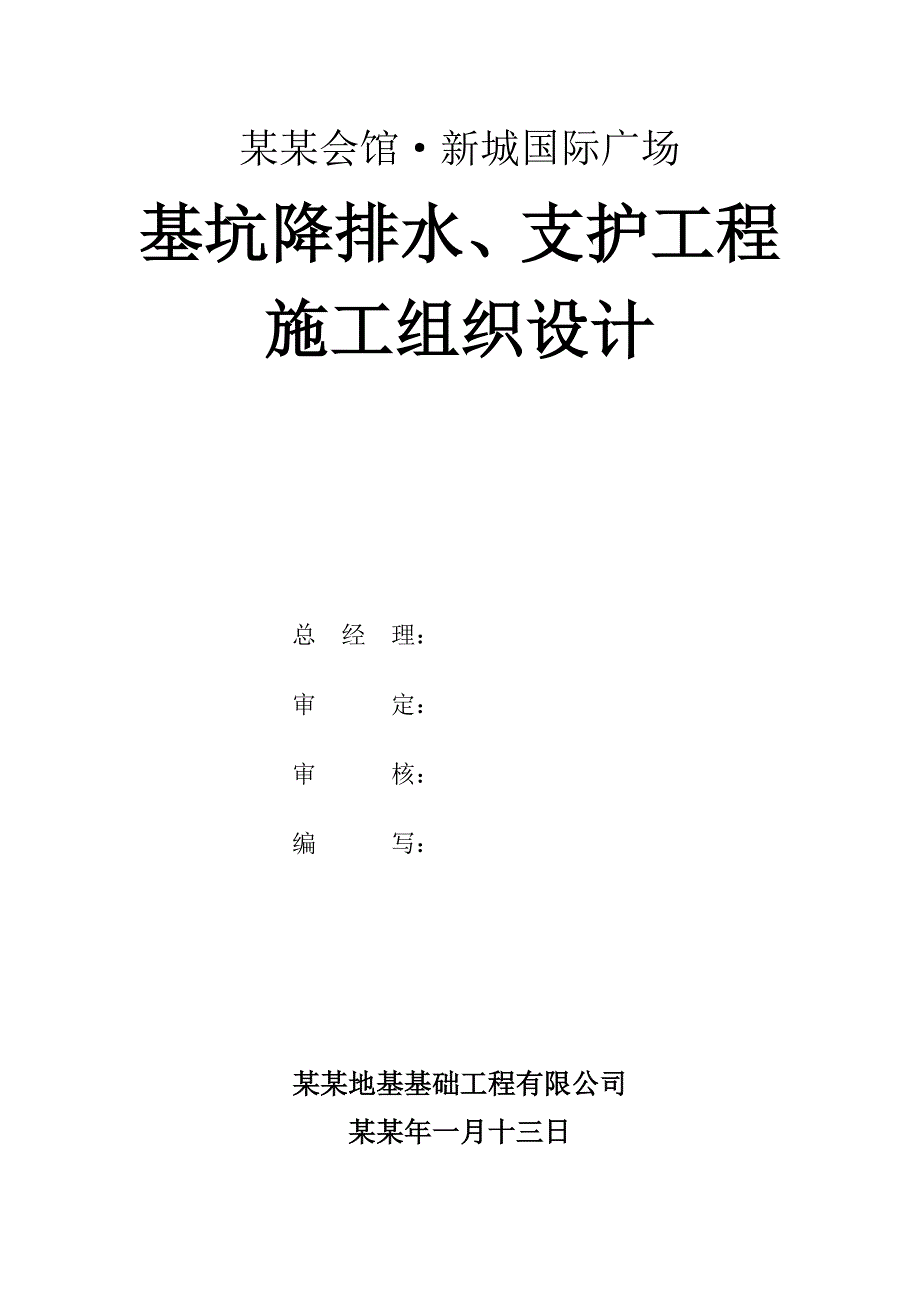

1、某某会馆新城国际广场基坑降排水、支护工程施工组织设计某某地基基础工程有限公司某某年一月十三日某某会馆新城国际广场基坑降排水、支护工程施工组织设计总 经 理： 审 定： 审 核： 编 写： 某某地基基础工程有限公司某某年一月十三日目录第一章、工程概况11、工程概况12、场地周边情况及地质条件12.1、场地周边情况12.2、地质条件23、编制依据4第二章、降排水施工组织51、降排水总体方案52、降水施工工艺53、施工机具及材料6第三章、基坑支护施工组织81、基坑支护总体方案82、旋挖钻机施工102.1、工艺选择的说明102.2、施工流程102.3、施工准备112.4、施工要点133、冠梁施工203
2、.1、钢筋制作与绑扎203.2、混凝土工程214、桩间护壁施工224.1桩间支护施工224.2喷射混凝土施工225、投入的施工机械及劳动力计划236、施工进度计划24第四章、基坑变形监测25第五章、质量保证体系271、质量验收技术规范272、质量标准要求272.1、钢筋笼制作允许偏差272.2、灌注桩施工的有关允许偏差272.3、混凝土的要求283、质量保证措施283.1、质量保证制度283.2、说明29第六章、安全保障措施321、安全管理方针及目标322、安全生产管理323、安全生产保证体系334、安全生产保证措施344.1施工现场的施工环境应符合安全操作规定。344.2加强施工现场临时用电
3、安全管理354.3其他安全保证措施355、施工安全应急预案365.1、信息的收集及处理365.2、应急措施36第七章、文明施工措施391、健全管理组织392、健全管理制度393、健全管理资料404、加强现场管理405、做好施工组织管理41附图43第一章、工程概况1、工程概况某某会馆新城国际广场位于成都市高新区灯塔村7组，拟建建筑地上有5栋拟建建筑（其中1#为住宅楼，331层，剪力墙结构，两层地下室，筏板基础；2#和3#为住宅楼，32层，剪力墙结构，两层地下室，筏板基础；某某友好会馆5层，框架结构，两层地下室，独立基础；新国广场，24层，框架核心筒结构，两层地下室，筏板基础；总用地面积为2287
4、8.1平方米，项目总建筑面积约.5平方米。本工程由成都成房置业有限公司开发，建筑设计单位为中国建筑西南设计研究院有限公司，勘察由四川省川建勘察设计院勘察，我公司负责该工程基坑降排水、支护施工组织方案的设计和实施。根据中国建筑西南设计研究院有限公司设计的基础开挖平面布置图，本工程0.000相当于绝对标高492.00m。地下室抗水板顶面标高为-9.5m，抗水板厚400500mm，周边条型基础厚700mm，主楼位置不靠近基坑底边。考虑垫层厚度，故基坑支护底标高按-10.3m设计。降水考虑电梯井开挖深度，按降至-13m设计。2、场地周边情况及地质条件2.1、场地周边情况根据现场踏勘，场地周边情况如下：
5、基坑南面为天府一街（原为盛锦二街），基坑开挖线距红线3.64.6m，围墙外为绿化待征地，宽10m左右，现为空地，长有杂草，基坑施工及主体施工期间作为施工场地。基坑西面为盛兴街，基坑开挖线距红线3.53.8m，围墙外为绿化带，宽10m左右，由于绿化造型，该面覆土厚度01.2m，基坑施工及主体施工期间作为施工场地。基坑北面为空地，基坑开挖线距红线1.62.7m，西段外有一水田，深约0.20.5m，距红线约7m。基坑东面空地，基坑开挖线距红线1.82.6m，无建构筑物。2.2、地质条件场地地貌单元属岷江水系级阶地，交通方便，场地勘探点孔口标高490.57m492.89m，高差2.32m，场地地势有一
6、定起伏。根据地勘报告，场地地基土主要由第四系人工填土（Q4ml）、第四系上更新统冲洪积（Q3al+pl）成因的粉质粘土、粉土、砂及卵石组成，下伏白垩纪灌口组泥岩（K2g）。现将地层从上到下分别描述如下： (1)、人工填土：褐灰色、黑灰色，松散稍密,稍湿。以粘性土、粉土为主,含20%左右的植物根茎及少量建筑垃圾。该层场地部分地段分布,层厚0.42.5m。(2)、粉质粘土：褐黄色，硬塑为主。含氧化铁、铁锰质及铁锰质结核。局部夹薄层粘土或粉土，在21#孔附近局部为软塑状，该层场地均有分布，层厚4.98.1m。(3)、粉土：褐黄色，中密密实，湿稍湿。含氧化铁、钙质结核及云母碎屑，局部夹薄层粘性土，下部
7、渐变成粉细砂，该层场地局部缺失，层厚0.43.7m。(4)、中砂：褐黄色，褐灰色，松散，稍湿饱和。以长石、石英为主，含少量云母片，局部含少量卵石及圆砾。该层主要以透镜体状分布于卵石层中。(5)、卵石：褐灰、褐黄色、青灰色，稍湿饱和，卵石粒径一般37cm，大者可达20cm以上，成分以花岗岩、石英砂岩为主，微强风化，磨圆度较好，多呈亚圆形，充填砂土、圆砾及少量细粒土。卵石顶板埋深为6.310.7m，标高481.21484.66m，高差3.45m，局部起伏变化较大。该层可分为松散、稍密、中密、密实四个亚层。(6)、白垩纪灌口组泥岩a、强风化泥岩：紫红色，风化裂隙发育，岩芯呈碎块状，局部夹较硬质岩块，
8、厚度0.23.0m。b、中等风化泥岩：紫红色，岩芯呈块状、短柱状，上部裂隙较发育，岩体完整性较好，岩芯较完整，局部夹有破碎泥岩，该层场地均有分布，本次最大揭露厚度为9.0m。场地内粘性土具弱膨胀潜势，地基膨胀等级为级。场地地下水为上层滞水、孔隙潜水和基岩裂隙水，场地分布的上层滞水，无统一稳定水位。场地地下水受岷江水系及大气降水补给，且有随季节变化的特点，年变化幅度为2.0m左右，场地年最高潜水位为-6.0.0m，标高在486.0m左右。场地环境类别为类，强透水层。该场地卵石层渗透系数K值为15m/d左右。3、编制依据(1)、建筑基坑支护技术规程(JGJ120-99)(2)、建筑地基基础设计规范
9、(GB50007-2002)(3)、建筑桩基技术规范 (JGJ 94-2008)(4)、岩土工程勘察规范(GB50021-2001)(2009年版）(5)、混凝土结构设计规范(GB50010-2010)(6)、建筑基坑工程监测技术规范（GB50497-2009）(7)、建筑与市政降水工程技术规范（JGJ/T 111-98）(8)、供水管井技术规范（GB 50296-99）(9)、建筑地基基础工程施工质量验收规范（GB502022002）(10)、膨胀土地区建筑技术规范(GBJ112-)(11)、新城国际广场岩土工程勘察报告四川省川建勘察设计院2011年9月(12)、某某会馆新城国际广场总平图中
10、国建筑西南设计研究院有限公司2011年9月(13)、某某会馆新城国际广场基础开挖平面布置中国建筑西南设计研究院有限公司2011年9月(14)、理正深基坑支护结构设计软件6.01版第二章、降排水施工组织1、降排水总体方案(1)、本工程降水采用管井降水，共布置降水井18口，设计井间距为30m左右，井深均为20m。(2)、降水井构造：降水井成孔直径600mm，采用钢筋混凝土管，管径300mm（内径），其中上部井壁管7.5m，中部缠丝滤水管10.0m，下部沉淀管2.5m，井管外侧围填10-20mm规格砾石。(3)、在支护结构壁面设置排水孔，孔排距2.0m，间距2.5m，长2m，排水孔采用50PVC管，
11、仰角10，PVC管上螺旋状钻10孔，间距100mm 。在壁面有渗水的地段适当增加排水孔数量和长度。(4)、坑顶地面整平至标高491.80m，从冠梁至围墙用C15砼硬化，厚度为100mm，防止地表水下渗。2、降水施工工艺(1)、测量放线根据甲方现场给定基础轴线并按设计方案所布置的降水井平面图，测放出各井位，并打入木桩作为标记（井径600mm，管径（内径）300mm，单井深20m，共计18口，钢筋混凝土管，单井过滤管长10m，砾料1020mm）。(2)、成孔采用CZ-22型冲击钻机成井，钻机就位安装后，核对井位，确认无误后，人工开挖0.5m深，埋好护壁管，管径700mm，护壁管埋设完毕后开始钻进成
12、孔，采用泥浆护壁，保持孔内浆高度，防止垮孔。孔深达到设计深度后终孔。(3)、吊装井管经现场技术负责人验收合格后，用抽筒清孔，吊装井管。做到井管之间焊接牢固、安装垂直。(4)、填砾在井管外填入规格1020mm砾石滤料，填至距地面2m左右，洗井完毕后填入粘土封井。(5)、洗井采用空压机、活塞联合洗井，每井活塞洗井不少于两次，活塞洗井时间应不少于2小时，空压机洗井不少于2个台班。确保出水时含砂量1/10000。（6）、放潜水泵本工程采用QJ型潜水泵。放置前应先测井深，确定井内排水管放置深度，水泵位置距离沉砂管底部0.3m。（7）、降水过程控制采用分期、分批降水，即边打井边洗井抽水，以使水位缓缓平稳下
13、降，避免因剧烈水位下降拉动土颗粒，增加地表沉降量。结合单井的地质情况，井位附近无细砂层的降水井先降水，以控制出砂量并保证降水施工不影响基坑的持力层原状土结构。保持连续抽水，防止水位忽起忽落，因水位反复起落每次都会产生固结沉降，次数愈多，叠加沉降愈大。抽水过程，应对含砂量进行测量、记录。3、施工机具及材料施工机具 表2.1机具数量设备状况何处调配CZ22型冲击钻3台良好自有空气压缩机1台良好自有电焊机3台良好自有其它机具若干良好自有材料计划 表2.2 材 料单 位用 量用途滤水管根4*18降水井管盲管根4*18降水井管黄泥m348制备泥浆砾石m348滤料潜水泵台13（1台备用）抽水电缆足量输送电
14、力第三章、基坑支护施工组织1、基坑支护总体方案(1)、根据成都市建筑工程深基坑施工管理办法 成建委发2009494号规定，本基坑支护工程安全等级为一级。(2)、基坑合理使用年限为24个月。(3)、由于基坑东面、北南均无建（构）筑物，堆载按15KPa考虑， 南面和西面考虑施工堆放材料，堆载按25KPa考虑。(4)、场地内各地层力学参数见表3.1，各剖面地层厚度见计算书。 场地内各地层力学参数表 表3.1指 标土 名重 度(kN/m3)粘聚力标准值Ck(kPa)内摩擦角标准值k(度)素 填 土18.01015粉质粘土20.040（30）16（14）粉 土20.02017中 砂19.5032卵石松散20.0035稍密21.0038中
