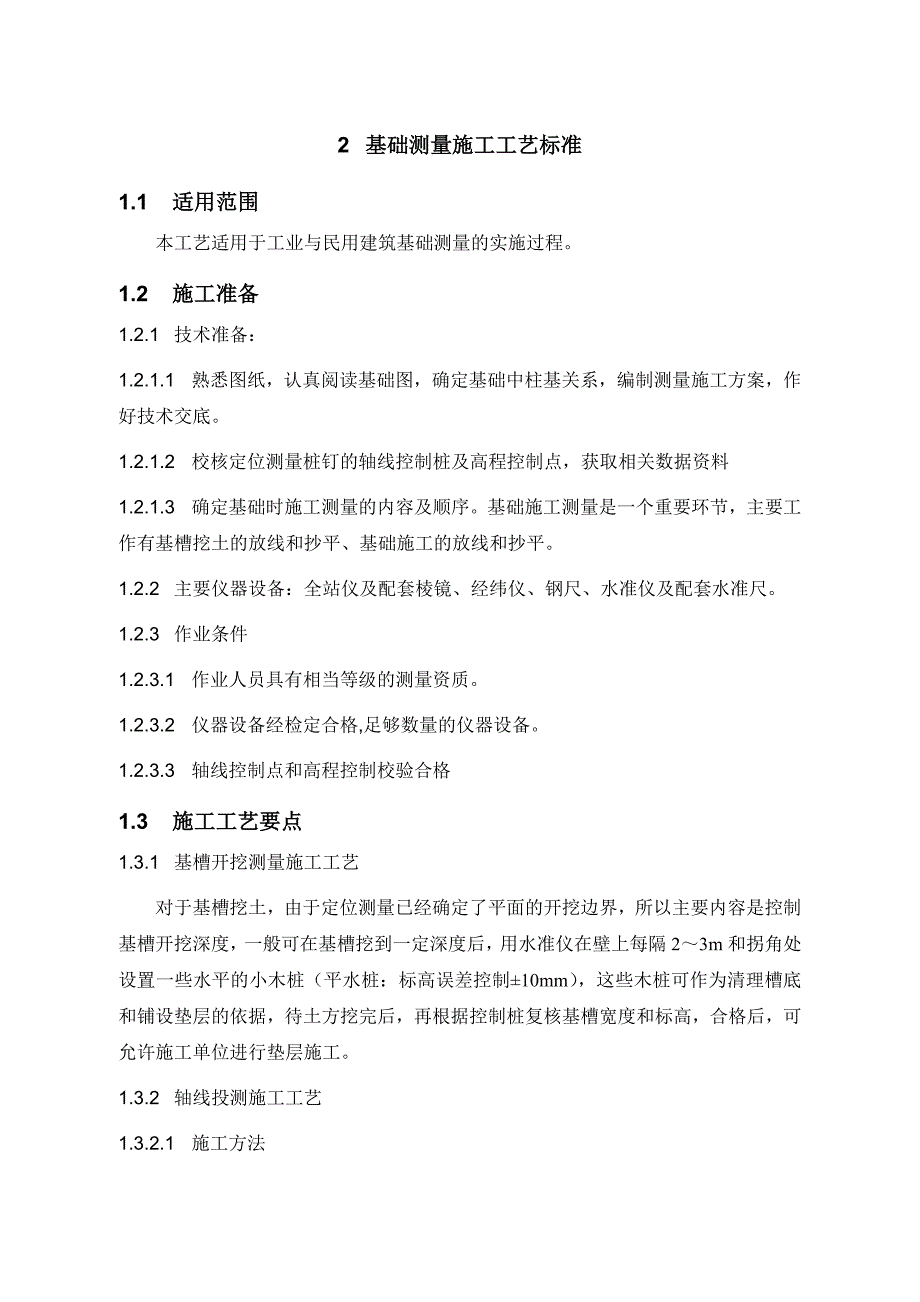

1、2 基础测量施工工艺标准1.1 适用范围本工艺适用于工业与民用建筑基础测量的实施过程。1.2 施工准备1.2.1 技术准备：1.2.1.1 熟悉图纸，认真阅读基础图，确定基础中柱基关系，编制测量施工方案，作好技术交底。1.2.1.2 校核定位测量桩钉的轴线控制桩及高程控制点，获取相关数据资料1.2.1.3 确定基础时施工测量的内容及顺序。基础施工测量是一个重要环节，主要工作有基槽挖土的放线和抄平、基础施工的放线和抄平。1.2.2 主要仪器设备：全站仪及配套棱镜、经纬仪、钢尺、水准仪及配套水准尺。1.2.3 作业条件1.2.3.1 作业人员具有相当等级的测量资质。1.2.3.2 仪器设备经检定合

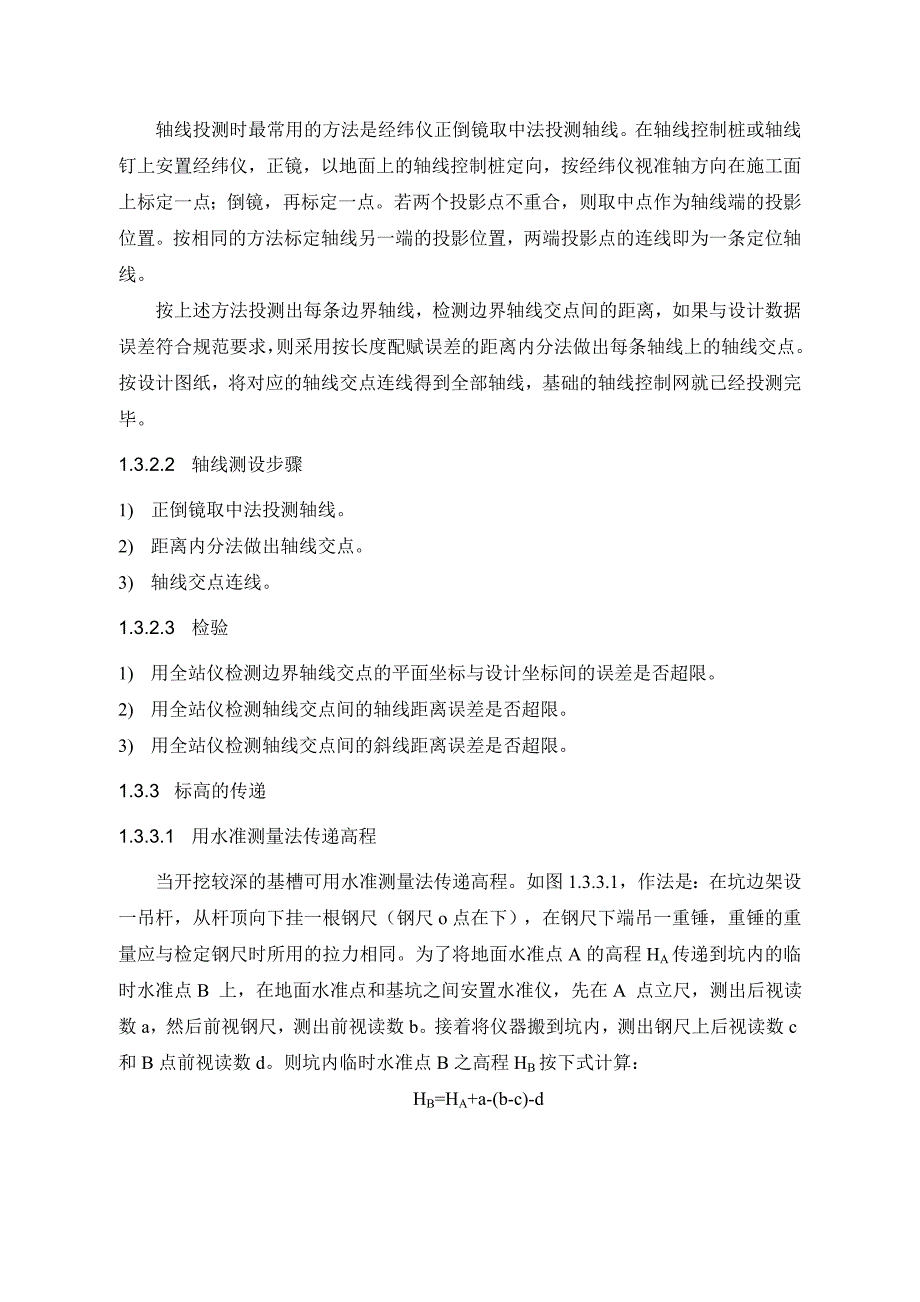

2、格,足够数量的仪器设备。1.2.3.3 轴线控制点和高程控制校验合格1.3 施工工艺要点1.3.1 基槽开挖测量施工工艺对于基槽挖土，由于定位测量已经确定了平面的开挖边界，所以主要内容是控制基槽开挖深度，一般可在基槽挖到一定深度后，用水准仪在壁上每隔23m和拐角处设置一些水平的小木桩（平水桩：标高误差控制10mm），这些木桩可作为清理槽底和铺设垫层的依据，待土方挖完后，再根据控制桩复核基槽宽度和标高，合格后，可允许施工单位进行垫层施工。1.3.2 轴线投测施工工艺1.3.2.1 施工方法轴线投测时最常用的方法是经纬仪正倒镜取中法投测轴线。在轴线控制桩或轴线钉上安置经纬仪，正镜，以地面上的轴线控
3、制桩定向，按经纬仪视准轴方向在施工面上标定一点；倒镜，再标定一点。若两个投影点不重合，则取中点作为轴线端的投影位置。按相同的方法标定轴线另一端的投影位置，两端投影点的连线即为一条定位轴线。按上述方法投测出每条边界轴线，检测边界轴线交点间的距离，如果与设计数据误差符合规范要求，则采用按长度配赋误差的距离内分法做出每条轴线上的轴线交点。按设计图纸，将对应的轴线交点连线得到全部轴线，基础的轴线控制网就已经投测完毕。1.3.2.2 轴线测设步骤1) 正倒镜取中法投测轴线。2) 距离内分法做出轴线交点。3) 轴线交点连线。1.3.2.3 检验1) 用全站仪检测边界轴线交点的平面坐标与设计坐标间的误差是否
4、超限。2) 用全站仪检测轴线交点间的轴线距离误差是否超限。3) 用全站仪检测轴线交点间的斜线距离误差是否超限。1.3.3 标高的传递1.3.3.1 用水准测量法传递高程当开挖较深的基槽可用水准测量法传递高程。如图1.3.3.1，作法是：在坑边架设一吊杆，从杆顶向下挂一根钢尺（钢尺o点在下），在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用的拉力相同。为了将地面水准点A的高程HA传递到坑内的临时水准点B 上，在地面水准点和基坑之间安置水准仪，先在A 点立尺，测出后视读数a，然后前视钢尺，测出前视读数b。接着将仪器搬到坑内，测出钢尺上后视读数c和B点前视读数d。则坑内临时水准点B之高程HB按下式计

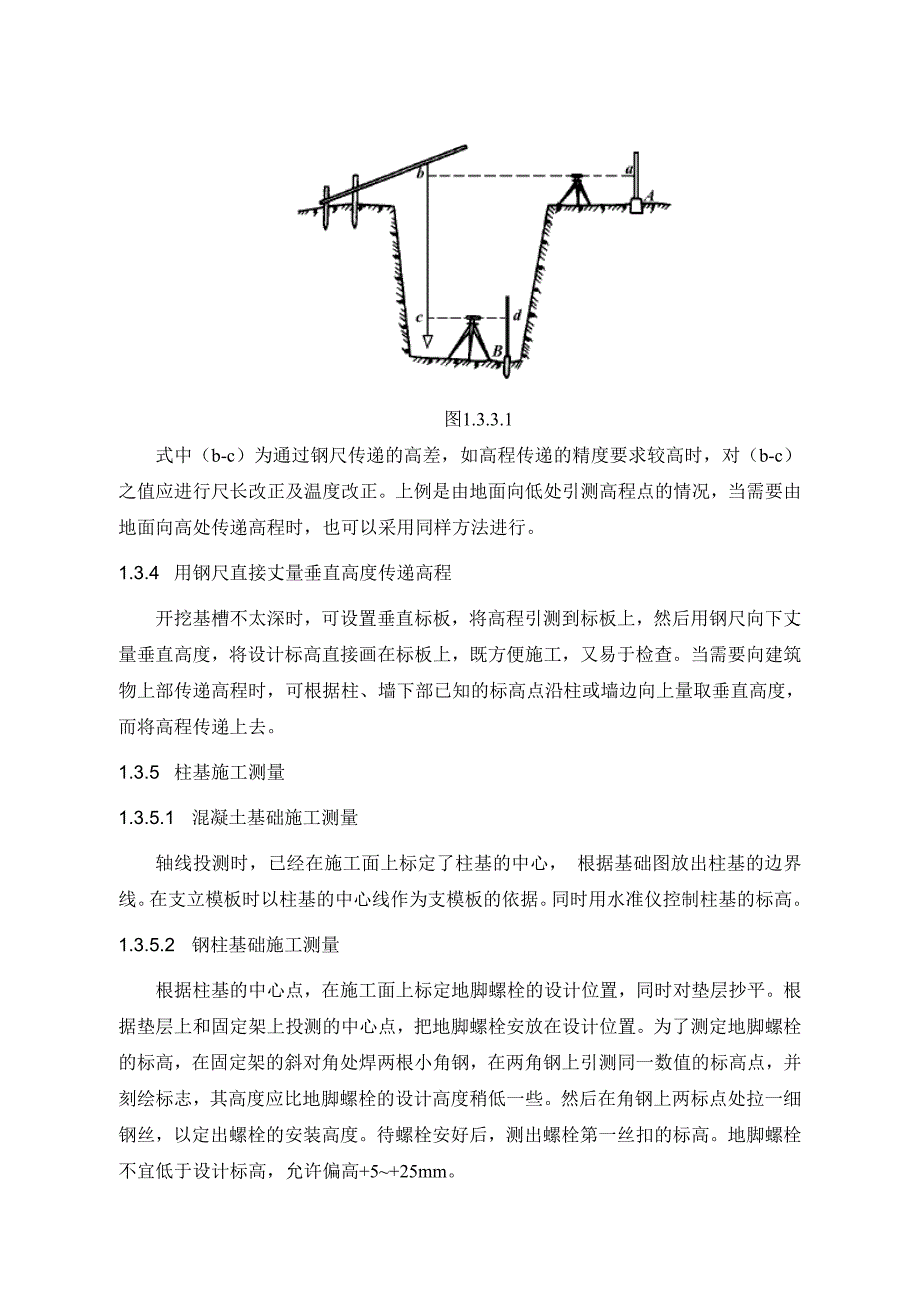

5、算：HB=HA+a-(b-c)-d图1.3.3.1式中（b-c）为通过钢尺传递的高差，如高程传递的精度要求较高时，对（b-c）之值应进行尺长改正及温度改正。上例是由地面向低处引测高程点的情况，当需要由地面向高处传递高程时，也可以采用同样方法进行。1.3.4 用钢尺直接丈量垂直高度传递高程开挖基槽不太深时，可设置垂直标板，将高程引测到标板上，然后用钢尺向下丈量垂直高度，将设计标高直接画在标板上，既方便施工，又易于检查。当需要向建筑物上部传递高程时，可根据柱、墙下部已知的标高点沿柱或墙边向上量取垂直高度，而将高程传递上去。1.3.5 柱基施工测量1.3.5.1 混凝土基础施工测量轴线投测时，已经在
6、施工面上标定了柱基的中心， 根据基础图放出柱基的边界线。在支立模板时以柱基的中心线作为支模板的依据。同时用水准仪控制柱基的标高。1.3.5.2 钢柱基础施工测量根据柱基的中心点，在施工面上标定地脚螺栓的设计位置，同时对垫层抄平。根据垫层上和固定架上投测的中心点，把地脚螺栓安放在设计位置。为了测定地脚螺栓的标高，在固定架的斜对角处焊两根小角钢，在两角钢上引测同一数值的标高点，并刻绘标志，其高度应比地脚螺栓的设计高度稍低一些。然后在角钢上两标点处拉一细钢丝，以定出螺栓的安装高度。待螺栓安好后，测出螺栓第一丝扣的标高。地脚螺栓不宜低于设计标高，允许偏高+5+25mm。1.3.5.3 厂房设备基础施工
7、测量设备基础施工程序有两种：一种是在厂房柱子基础和厂房部分建成后才进行设备基础施工。若采用这种施工方法，必须将厂房外面的控制网在厂房砌筑砖墙之前，引进厂房内部，布设一个内控制网，作为设备基础施工和设备安装放线的依据。另一种是厂房柱基与设备基础同时施工，这时不需建立内控制网，一般是将设备基础主要中心线的端点测设在厂房矩形控制网上。当设备基础支模板或地脚螺栓时，局部的架设木线板或钢线板，以测设螺栓组中心线。1.4 质量标准1.4.1 自行检查合格。1.4.2 测绘主管验收合格。1.4.3 监理验收合格。1.5 应注意的质量问题1.5.1 遵循测绘基本原则：布局上“从整体到局部”；精度上“由高级到低
8、级”；程序上“先控制后细部”。1.5.2 选择恰当的时间测设，尽量减小天气和温度对测设成果的影响。1.5.3 各级验收要及时，验收合格后方能进行下一步施工。1.6 基础测量记录1.6.1 基础施工必须做好施工记录备案，以资校核。1.6.2 施工记录内容1.6.2.1 工程名称和编号，日期，测量、计算与校核人员亲笔签名。1.6.2.2 施测依据，有关的图件和相关数据。1.6.2.3 对于施测方法，作业步骤与注意事项等的文字说明。1.6.2.4 承包人自检说明。1.6.2.5 监理评定意见。1.6.2.6 有关职能部门复核会签。1.7 安全环保措施1.7.1 爱护测量仪器设备，使用时注意保护仪器，使用后立即装箱，避免仪器设备被损坏。1.7.2 测量施工人员注意人身安全，施工时要戴安全帽。
