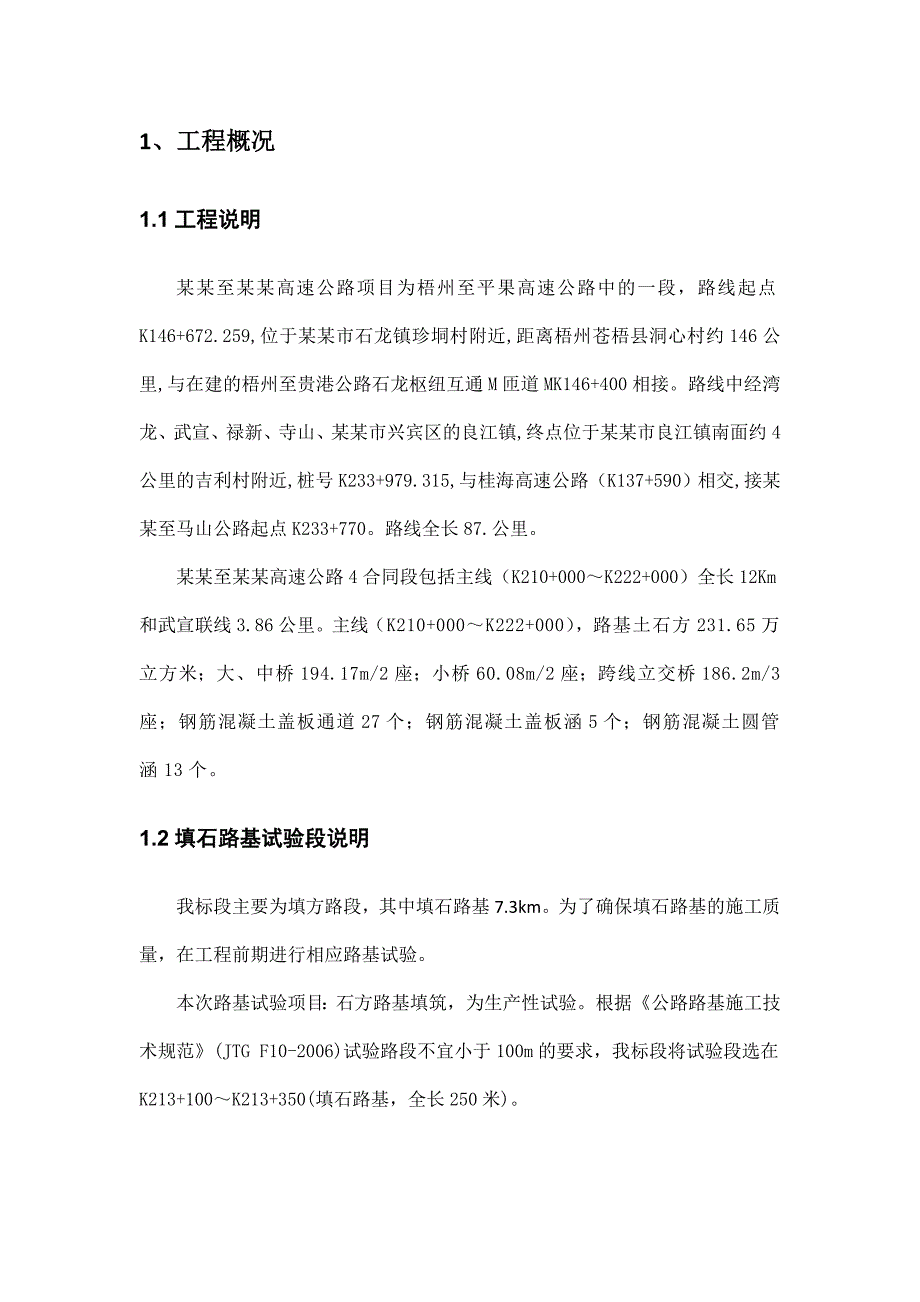

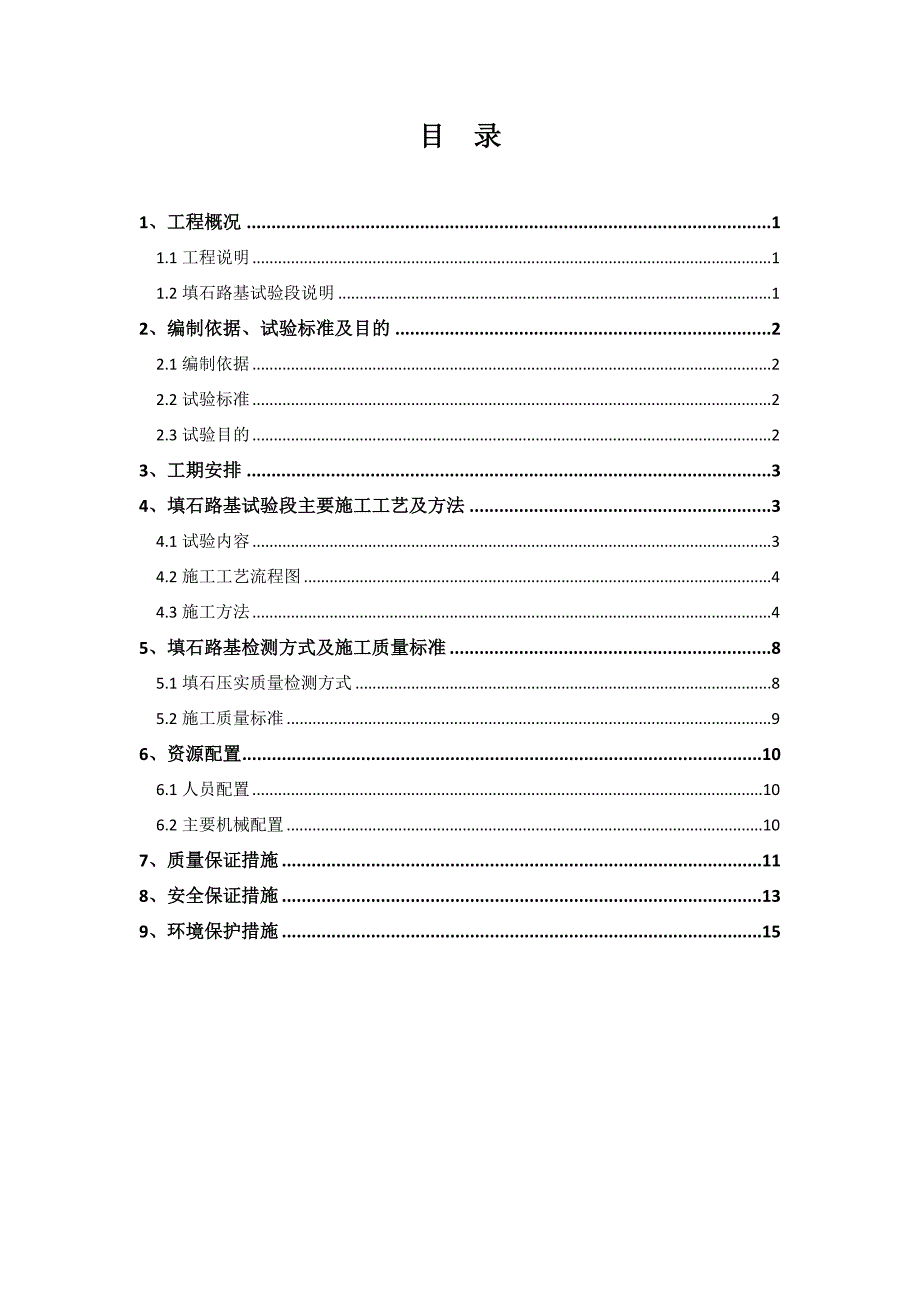

1、目 录1、工程概况11.1工程说明11.2填石路基试验段说明12、编制依据、试验标准及目的22.1编制依据22.2试验标准22.3试验目的23、工期安排34、填石路基试验段主要施工工艺及方法34.1试验内容34.2施工工艺流程图44.3施工方法45、填石路基检测方式及施工质量标准85.1填石压实质量检测方式85.2施工质量标准96、资源配置106.1人员配置106.2主要机械配置107、质量保证措施118、安全保证措施139、环境保护措施151、工程概况1.1工程说明某某至某某高速公路项目为梧州至平果高速公路中的一段，路线起点K146+672.259,位于某某市石龙镇珍垌村附近,距离梧州苍梧县
2、洞心村约146公里,与在建的梧州至贵港公路石龙枢纽互通M匝道MK146+400相接。路线中经湾龙、武宣、禄新、寺山、某某市兴宾区的良江镇,终点位于某某市良江镇南面约4公里的吉利村附近,桩号K233+979.315,与桂海高速公路（K137+590）相交,接某某至马山公路起点K233+770。路线全长87.公里。某某至某某高速公路4合同段包括主线（K210+000K222+000）全长12Km和武宣联线3.86公里。主线（K210+000K222+000），路基土石方231.65万立方米；大、中桥194.17m/2座；小桥60.08m/2座；跨线立交桥186.2m/3座；钢筋混凝土盖板通道27个
3、；钢筋混凝土盖板涵5个；钢筋混凝土圆管涵13个。1.2填石路基试验段说明我标段主要为填方路段，其中填石路基7.3km。为了确保填石路基的施工质量，在工程前期进行相应路基试验。本次路基试验项目：石方路基填筑，为生产性试验。根据公路路基施工技术规范(JTG F10-2006)试验路段不宜小于100m的要求，我标段将试验段选在K213+100K213+350(填石路基，全长250米)。2、编制依据、试验标准及目的2.1编制依据1、 某某至某某高速公路工程施工图纸2、某某至某某高速公路四标段施工现场堪查、测量资料3、公路路基施工技术规范(JTG F10-2006)4、公路工程质量检验评定标准(JTG

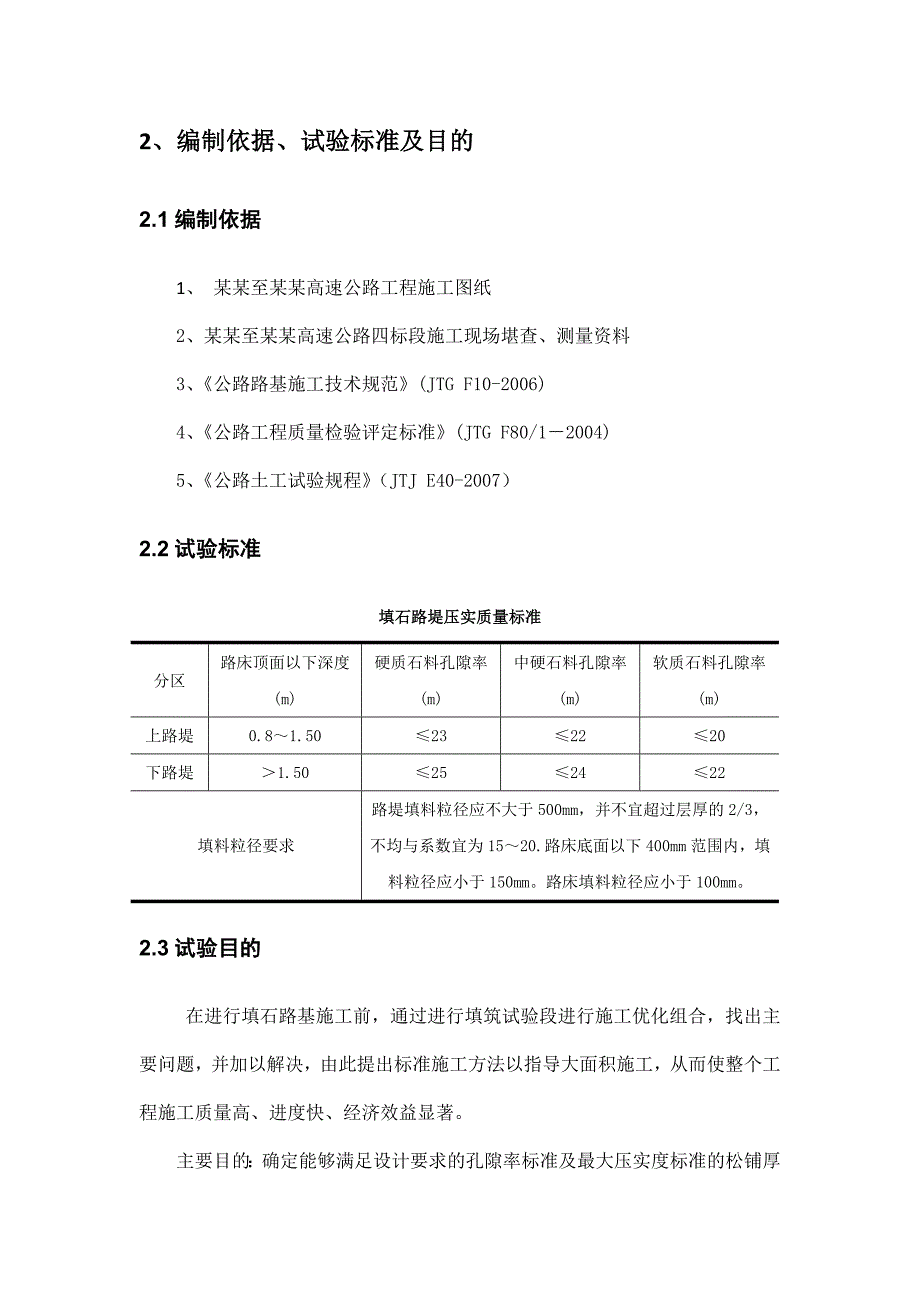

4、F80/12004)5、公路土工试验规程（JTJ E40-2007）2.2试验标准填石路堤压实质量标准分区路床顶面以下深度(m)硬质石料孔隙率(m)中硬石料孔隙率(m)软质石料孔隙率(m)上路堤0.81.50232220下路堤1.50252422填料粒径要求路堤填料粒径应不大于500mm，并不宜超过层厚的2/3，不均与系数宜为1520.路床底面以下400mm范围内，填料粒径应小于150mm。路床填料粒径应小于100mm。2.3试验目的 在进行填石路基施工前，通过进行填筑试验段进行施工优化组合，找出主要问题，并加以解决，由此提出标准施工方法以指导大面积施工，从而使整个工程施工质量高、进度快、经济
5、效益显著。主要目的：确定能够满足设计要求的孔隙率标准及最大压实度标准的松铺厚度、压实机械型号及组合、压实速度及压实遍数、沉降差等参数。3、工期安排路基试验段施工计划在2011年8月20日到2011年9月5日，在此时间内选择适宜的天气进行路基试验段的施工。4、填石路基试验段主要施工工艺及方法4.1试验内容石方填筑路基试验内容：1、填料的试验、检测报告。2、压实工艺参数：压实机械型号及组合、松铺厚度、填料孔隙率标准、碾压速度及遍数、沉降差等。3、过程质量控制方法、指标。4、质量评价指标、标准。5、优化后的施工组织方案及工艺。6、原始记录、过程记录。7、对施工设计图的修改建议等。4.2施工工艺流程图
6、施工工艺流程图软基处理清除表面杂物报现场监理验收恢复中边桩，路基边线报现场监理验收原地面平整碾压报现场监理验收合格报现场监理验收高程控制平整第一次碾压取得试验数据最后碾压取得试验及测量数据满足设计要求，报监理认可试验段总结填铺石料4.3施工方法1、填料前的准备试验段施工前，项目经理部技术负责人组织相关人员认真翻阅图纸及各种规范规程，领会设计意图及规范要求，制定出合理的施工方案。(1)场地清理及填前碾压填筑路基前，先根据原地面起伏情况，在纵向、横向挖好临时排水沟，临时排水沟在50cm50cm以上，并保持与路堤护道外侧排水沟畅通，使之与附近排水系统沟通并将对路基有害的地面水引排至路基以外，保证路基
7、干燥、降低地下水位，再进行清表、碾压。按设计要求，清除原地面30cm耕植土。清表过程中，清除填方路段路基用地范围内的拆迁残留物、垃圾、有机物残碴及地面以下1030cm内的草皮、树木、农作物根系和表土。对松土厚度大于0.3m处 ,将松土全部挖除，分层回填压实。坑洞、鱼塘等按设计规定，先将淤泥质土清除干净，用砂砾土后者碎石土进行换填，分层压实，压实度90%。场地整体清表后，进行全面填前碾压，压实度90%。(2)测量放线用全站仪进行测量放样，放出试验段路基中桩、坡脚线等平面位置桩，标出清表范围；清表后用全站仪恢复线路中心控制点及红线范围，桩面用红漆写明里程桩号；按路基设计宽度加宽30cm（以保证边坡
8、密度及防止雨水冲刷后帖坡）放边线点，再用白灰沿边线播撒形成两条白色的边线作为填土范围的明显标记，分层计算路基的设计宽度，以备在施工中根据施工进度随时放填土边线，满足施工需要；用水准仪测量并标出填土高度。测量原地面高程及横断面，以核对设计横断面及填挖数量。所有测量成果报监理工程师复核并存档。(3)准备足够的填料。2、填筑施工(1)石料摊铺摊铺时，采用推土机进行摊铺，人工配合找平，使石块间无明显高差台阶。填料粒径严格按照要求控制，路堤填料最大粒径不大于50cm且不超过层厚的2/3，不均匀系数宜为1520。路床底面以下40cm范围内，填料粒径应小于15cm。路床填料粒径小于10cm。对于粒径较大的石
9、块之间的间隙，人工利用石屑或适当级配的砂石料填充。摊铺完成后，用水准仪测量计算出松铺厚度，计算实铺与计划摊铺厚度的误差，以便为计算压实系数提供数据。(2)分层填筑路基填筑采用纵向分段、水平分层、由低到高、逐级施工的顺序。填筑路基前首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，纵向每隔5 M打一道横线，即每个纵向隔5M设2个小方格，根据路基的宽度计算出每个方格的面积，按照不大于规范要求的层厚分别计算出每个小方格的体积，结合运输车运石料的立方数，从而确定每个方格所卸石料车数。现场施工员既以车数来控制每个小方格内的填石厚度，施工员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机，
10、装载机配合）推平时先中间，后两头。沿线路纵向方向保持中间高，两边低，路基横向做成2%的横坡，推土机平整过程中，施工员带领施工人员将直径过大的石块击碎，少量无法击碎的用装载机远运至场外，整平结束后进行碾压。(3)分层碾压碾压时，按照“先压边缘、后压中间，先慢后快，先静压、后振动”的操作进行，第一遍静压，然后先慢、后快，先外、后内，由弱振至强振，由外向内、纵向进退式进行。根据现场的平整度先进行稳压，稳压结束开始振压，振压4-6遍后看路基表面是否有轮迹，现场施工员跟随压路机随时检查，并做好记录，确保无漏压，无死角，压实的表面做到嵌挤无松动，密实无空洞，平整无起伏。测量人员在线外架设水准仪，约20m观
11、测一个断面，每个断面布设5-9个点，并用石灰线准确打出该点的所在位置，测其高程，并记录到测量簿上，再用振动压路机再压一遍（横向行走），横向行走压实后再重测一下原来点的高程，经检查对比，各点在振动前后的标高差值在规定范围以内即为合格。记录松铺厚度为该压实设备、压实方法所确定的最大松铺厚度。如沉降量达不到设计要求，应继续碾压，每碾压一遍测一次压实度，直到满足规范要求。但碾压遍数最多不得超过10遍，若碾压10遍后仍不能达到设计规范要求，应对实验数据进行分析，如果是由于粒径、级配不好，应重新调整粒径、级配，再进行碾压试验；如果粒径、级配都符合要求，则应减小松铺厚度再进行试验。(4)一般路基的施工方法及
12、注意事项 石质填料装运时，尽量使填料混合均匀，避免大粒径填料集中装运。安排好石料运输路线，专人指挥，按水平分层、先低后高、先两侧后中央的顺序卸料。 碾压时，先两侧后中间，压实路线纵向互相平行，反复碾压。碾压过程中及时记录压路机速度及压实遍数。压路机压实速度不得大于4km/h，且行驶时每幅轮迹重叠不小于1.0m。 碾压合格后，及时测出碾压后的标高。为保证路基边部的强度和稳定，施工时应每侧超宽30cm填土压实，严禁出现贴坡现象。 试验段完成后，应及时进行成果的总结，并上报监理。以便指导大面积的石质路堤的填筑施工。5、填石路基检测方式及施工质量标准5.1填石压实质量检测方式1、沉降差法检测所需设备序
13、号设备名称数量120t震动压路机1台2水准仪1台3水准尺1把4红油漆1桶2、操作过程 布点：在压实后的路堤表面上，用红油漆标注测点，沿路堤纵向并排布点，点位纵向间距20m，横向间距视路堤宽度确定，布点避免位于突出大石块和压路机压不到的地方。 检测频度：每20m检测一个断面，每个断面5-9个点。 测量：用水准仪测量测点高程h1，h2，h3hn，然后用20t压路机作碾压检测(碾压参数:速度4km/h,频率20Hz，碾压两遍)，测量碾压后的各点高程h1，h2，h3hn 。计算：沉降差Xi=hi-hi达到压实标准检测碾压前后应无明显轮迹，沉降差在2mm之间即为合格。5.2施工质量标准填石路堤压实质量标
