1、墙面玻化砖湿挂法施工工艺1、前言 一般墙面砖施工方法有两种，一是采用干挂法施工，另一种采用水泥浆湿贴。室内采用干挂法施工，由于需要用角钢作龙骨，施工厚度一般为810cm，大大减少了室内净空，而且施工成本较高；而采用水泥砂浆湿贴法施工，施工厚度只有34cm，但施工质量难以保证，容易出现空鼓及脱落现象。尤其在南方，随着春天气温的回升，室内发生回潮现象时，墙面砖表面经常容易结露，布满水珠，结露水沿墙面砖的砖缝渗入砖背面，若粘结剂与墙面砖之间的粘结并不是很好时，时间久了，墙面砖自然容易脱落。我们在一些高层住宅楼的电梯前室里，经常看到采用湿贴法施工的墙面砖有脱落现象。现在高层建筑越来越多，电梯前室墙面装
2、修面积较大，尤以玻化砖为多。由于前面两种墙面砖施工方法均有不同程度的缺陷，现在结合以上两种施工方法，出现了一种新的墙面砖施工工艺湿挂法施工工艺。2、工法特点 2.1 施工方法简易，容易保证质量； 2.2 施工厚度比湿贴法略厚，比干挂法薄很多，有利于保证室内净空尺寸； 2.3 与传统干挂法相比，施工成本低； 2.4 墙面不需找平，可直接施工，与湿贴法相比，施工速度更快。 3、适用范围3.1 适用于高层建筑电梯前室墙面砖。3.2 适用于装修要求较高、单块面积较大的外墙墙面砖施工。3.3 适用于公共建筑大堂、过道等的墙面砖施工等。4、工艺原理墙面砖湿挂法施工工艺是结合干挂法施工工艺和湿贴法施工工艺而

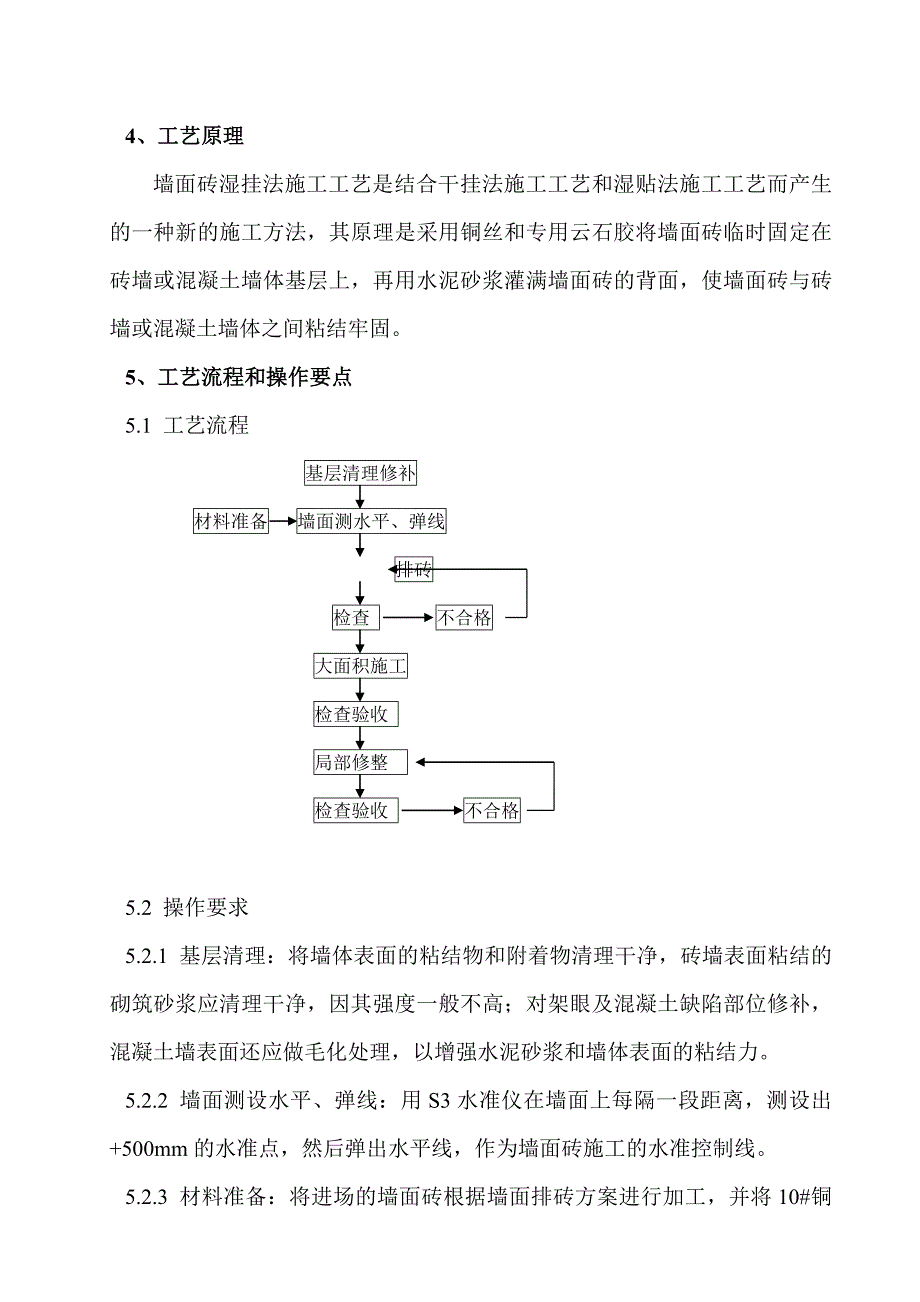

3、产生的一种新的施工方法，其原理是采用铜丝和专用云石胶将墙面砖临时固定在砖墙或混凝土墙体基层上，再用水泥砂浆灌满墙面砖的背面，使墙面砖与砖墙或混凝土墙体之间粘结牢固。5、工艺流程和操作要点5.1 工艺流程基层清理修补 材料准备 墙面测水平、弹线排砖 检查 不合格大面积施工检查验收 局部修整 检查验收 不合格 5.2 操作要求5.2.1 基层清理：将墙体表面的粘结物和附着物清理干净，砖墙表面粘结的砌筑砂浆应清理干净，因其强度一般不高；对架眼及混凝土缺陷部位修补，混凝土墙表面还应做毛化处理，以增强水泥砂浆和墙体表面的粘结力。5.2.2 墙面测设水平、弹线：用S3水准仪在墙面上每隔一段距离，测设出+5
4、00mm的水准点，然后弹出水平线，作为墙面砖施工的水准控制线。5.2.3 材料准备：将进场的墙面砖根据墙面排砖方案进行加工，并将10#铜丝一端用专用云石胶固定在墙面砖背面上口3050mm长，铜丝另一端伸出云石胶外不少于100mm，每块墙面砖背面固定的铜丝数量根据墙面砖大小而定，一般间距300即可，但不少于2处。5.2.4规方、排砖：根据水准控制线，在最下一排墙面砖位置的阴、阳角上规方、排砖。先将玻化砖背面的下部用云石胶固定在混凝土或砖墙基层上，然后调整阴阳角的方正及垂直度，直至符合施工验收规范要求，以保证房间方正。再在墙面上与玻化砖背面固定的铜丝相对应位置打入水泥钉，将铜丝另一端固定在水泥钉上
5、。5.2.5 灌浆：当第一排墙面砖都排好后，将搅拌好的1：1水泥砂浆灌注到墙面砖的背面，用细钢筋或专用工具插密实，并用橡皮锤轻轻敲打墙面砖，使水泥砂浆振捣密实。调制水泥砂浆的水泥应采用不低于PO32.5#普通硅酸盐水泥，以保证水泥砂浆的强度，水泥砂浆的稠度以刚好能流动为宜。5.2.6 施工顺序：从下往上，一排一排往上重复上述5.2.5、5.2.5步骤，直到设计高度。6、材料与设备 6.1 主要材料（见下表）序号材料名称规格数量备注水泥PO32.5根据工程实际需要铜丝10#根据工程实际需要砂中砂根据工程实际需要墙面砖根据设计要求根据工程实际需要云石胶市场专用品牌根据工程实际需要要先取样试验，符合
6、强度相关要求 6.2主要机械设备（见下表）序号机械设备名称型 号单位数量用 途1 石材切割机 台 1切割墙面砖 2砂浆搅拌机 台 1搅拌砂浆 3手推车 台 2水平运输材料 4施工电梯 台 1垂直运输配合 5喷毛设备 套 1墙面毛化处理 6橡皮锤 个 2振捣砂浆 7 其它小型工具检查设备等自定配合安装7、质量控制7.1 质量控制标准外墙饰面砖工程施工及验收规程（JGJ 126-2000）建筑工程施工质量验收统一标准（GB 50300-2001）7.2 质量要求7.2.1 施工前编制好详细可行的作业指导书和墙面砖装饰排砖方案，并对施工班组进行详细技术交底。7.2.2墙面砖要经建设、监理、施工单位一
7、起共同看样订货。7.2.3 施工前先做“样板墙”，经多方共同验收合格并做相关试验检测符合要求后才能大面积施工。7.2.4 水平控制线要求交圈闭合，严格按施工验收规范要求逐排检查墙面砖的阴阳角方正、垂直度和平整度。7.2.5 灌浆用的水泥砂浆的水灰比要控制好，砂浆拌得太干，不容易灌入墙面砖背面；砂浆拌得太稀，浪费材料且砂浆强度难以保证，。7.2.6 墙面砖的裁割要采用专用工具，最好由专业加工厂统一加工，避免墙面砖在加工过程中出现暴边现象。7.2.7 瓷板水沉泡24小时后再晾干，基底浇水湿透。7.2.8 做好冬、夏施工的产品保护，即夏季养护和冬季抗冻工作。7.2.9 外墙面砖宜采用背面有燕尾槽的产
8、品。7.2.10 做好施工中的成品保护工作。8、安全措施8.1 严格执行安全技术操作规程，施工前进场工人必须经过培训合格并进行过三级安全教育后才能上岗。8.2 配备合格的安全防护用品。戴好安全帽，防高空物体坠落伤人。8.3 施工用电严格按照施工现场临时用电安全技术规范（JGJ 46-2005）要求搭设，严禁乱扯乱接。作业人员须执证上岗。8.4 施工电梯等垂直运输机械必须有合格证，安装好后经有关单位验收合格后才能投入使用。8.5 操作前必须详细检查脚手架、脚手板及工作场所，确认符合安全规定时，方可进行操作。8.6 严格按规范要求做好电梯洞口中、楼梯口等通道口的安全防护措施。8.7 严禁在同一个立
9、面上，上下垂直同时作业。9、环保措施 9.1 坚决贯彻国家环境保护的法律法规的环保措施。9.2 建筑垃圾采用袋装或手推车通过施工电梯往下运输，并分类集中处理，不得乱抛乱弃。9.3 灌浆用砂浆集中拌制，不得在楼面上随意拌制污染楼地面。9.4 加强切割机的噪声控制，不扰民。9.5 工程废水集中处理排放。9.6 尽量使用环保建材。10、效益分析10.1 经济效益分析采用湿贴法施工与湿挂法施工相比，施工厚度虽差不多，即施工成本也基本一样，但湿挂法不需要基底找平。而与干挂法相比，则明显既降低了工程成本，又加快了施工进度，且保证了施工质量。通过数个工程的成本分析，在面层材质相同（如采用800800玻化砖，
10、按100元/m2）的前提下，湿挂法成本为155元/m2，湿贴法成本为150元/m2，干挂法成本为180元/m2。10.2 社会效益分析 10.2.1 对于入户大堂和电梯前室、过道等装饰要求高的公共部分，墙面砖采用湿挂法施工既能最大限度的保证净空尺寸，又能保证施工质量，减少因空鼓、脱落等而造成的返工与维修，从而避免了因返工处理的工料损失和由于质量问题给施工单位造成的负面影响。10.2.2 采用湿贴法施工需先将墙面用水泥砂浆找平，然后再用粘结剂将墙面砖粘贴在找平层上，而湿挂法施工则基本是一次成活，缩短了工期。与干挂法相比，则明显既降低了工程成本，又加快了施工进度。 11、应用实例11.1 工程实例
11、一：某某半岛某某住宅小区B1#、B2#、B3#楼 某某半岛某某B1#、B2#、B3#楼均为地上32层的高层剪力层住宅，电梯前室及过道和入户大堂墙面均采用400800（长边倒45度角）的玻化砖，该规格的玻化砖由800800 的玻化砖由专业加工厂家加工而成。如此大规格的玻化砖如采用湿贴法施工，很难保证施工质量，在工期很紧张的情况下，项目部采用湿挂法施工工艺，如期完成了施工任务，经全面检查没有发现空鼓等质量缺陷现象发生。11.2 工程实例二：某某市蓝天港湾二期15#、16#、17#、18#楼该工程的临街面柱外装饰材料也是采用大块的墙面砖，柱饰面采用干挂显得粗大而不协调，湿贴大规格砖又难以保证质量，综合考虑后采用湿挂法施工，装饰效果较理想。11.3工程实例三：某某半岛某某住宅小区（二期）B6#楼某某半岛某某住宅小区（二期）B6#楼为地下一层，地上32层的连体高层剪力层结构住宅楼，其电梯前室及入户大堂做法同某某半岛某某住宅小区B1#、B2#、B3#楼。
