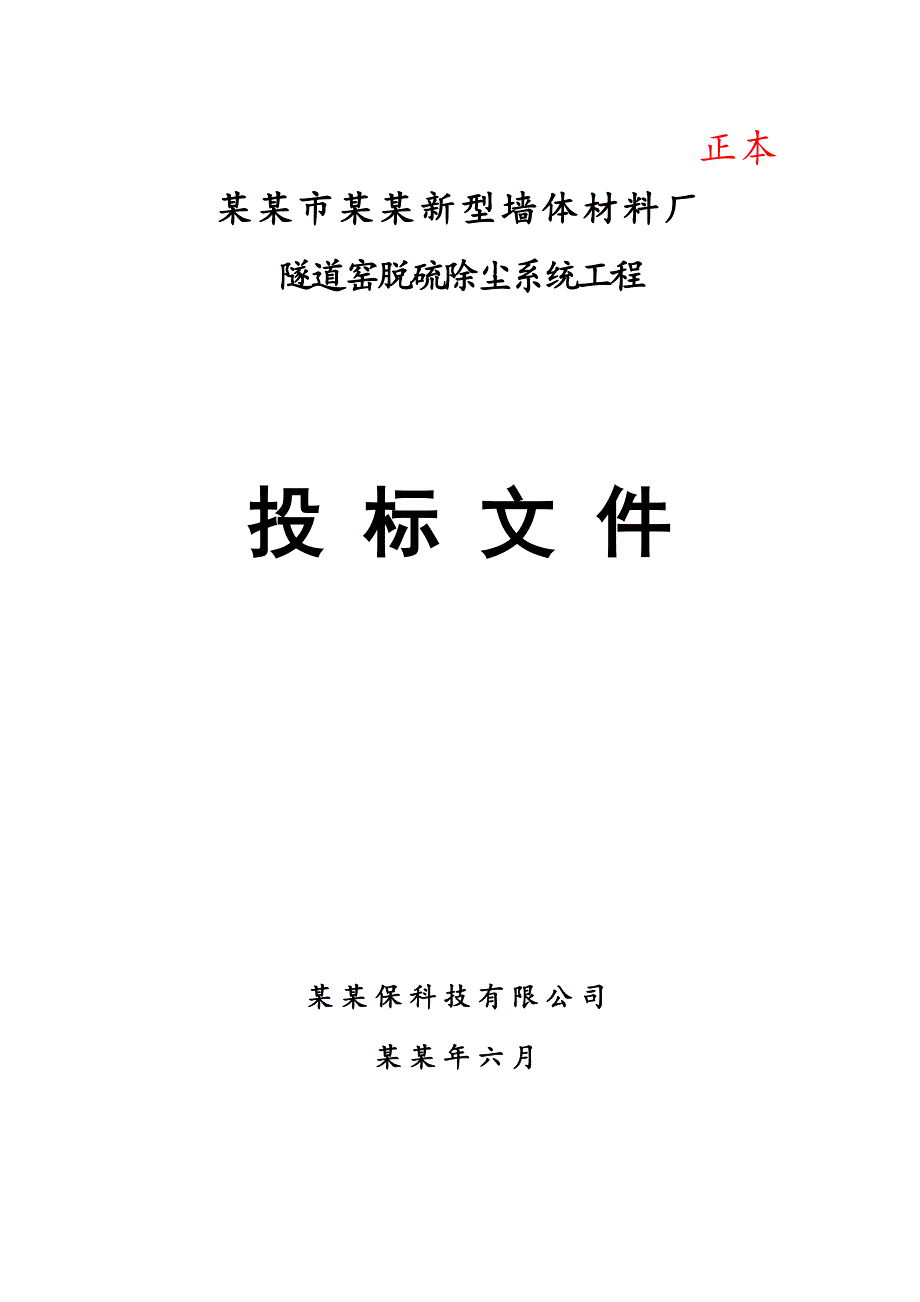

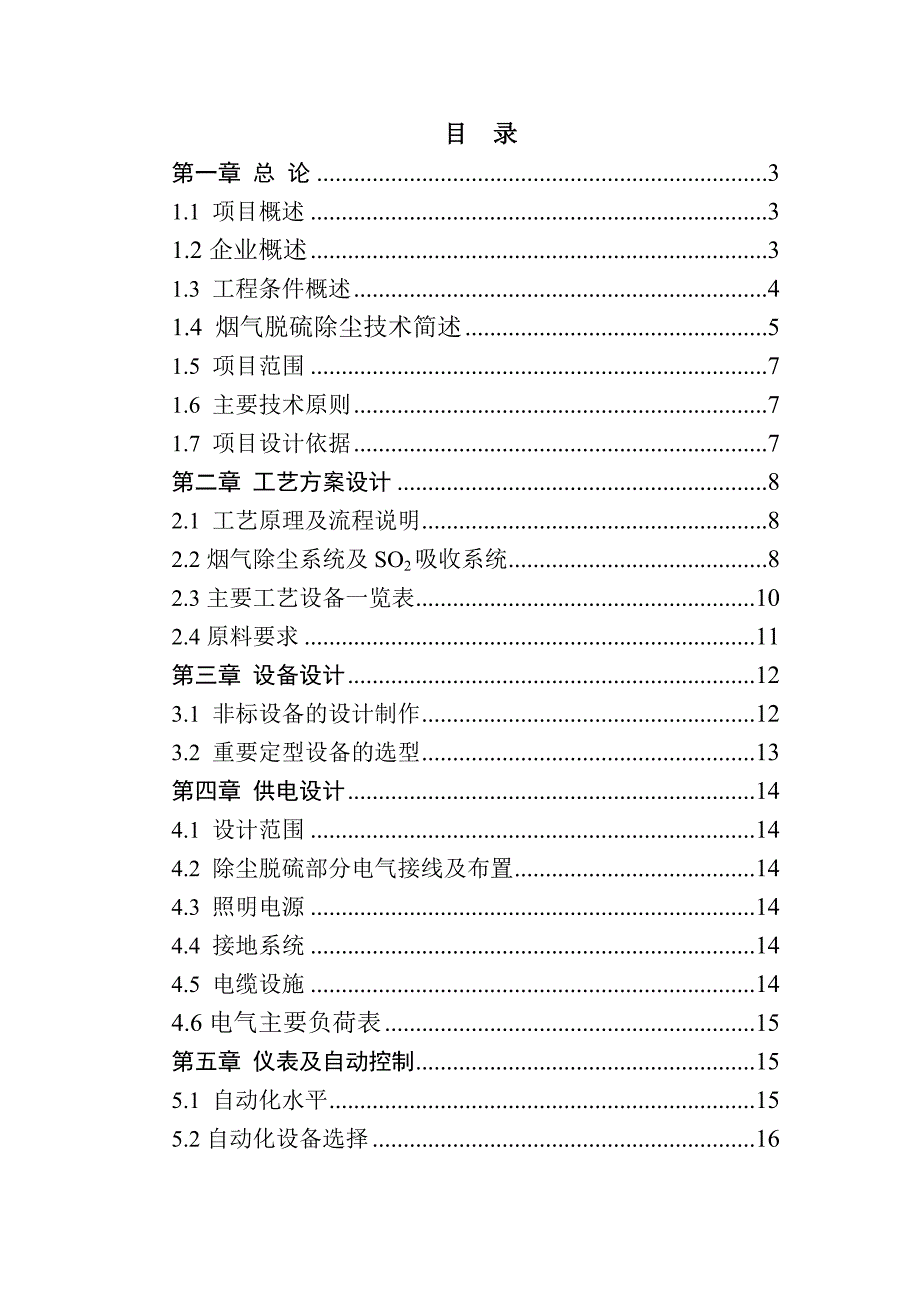

1、 正本某某市某某新型墙体材料厂隧道窑脱硫除尘系统工程投 标 文 件某某保科技有限公司某某年六月目 录第一章 总 论31.1 项目概述31.2企业概述31.3 工程条件概述41.4 烟气脱硫除尘技术简述51.5 项目范围71.6 主要技术原则71.7 项目设计依据7第二章 工艺方案设计82.1 工艺原理及流程说明82.2烟气除尘系统及SO2吸收系统82.3主要工艺设备一览表102.4原料要求11第三章 设备设计123.1 非标设备的设计制作123.2 重要定型设备的选型13第四章 供电设计144.1 设计范围144.2 除尘脱硫部分电气接线及布置144.3 照明电源144.4 接地系统144.5

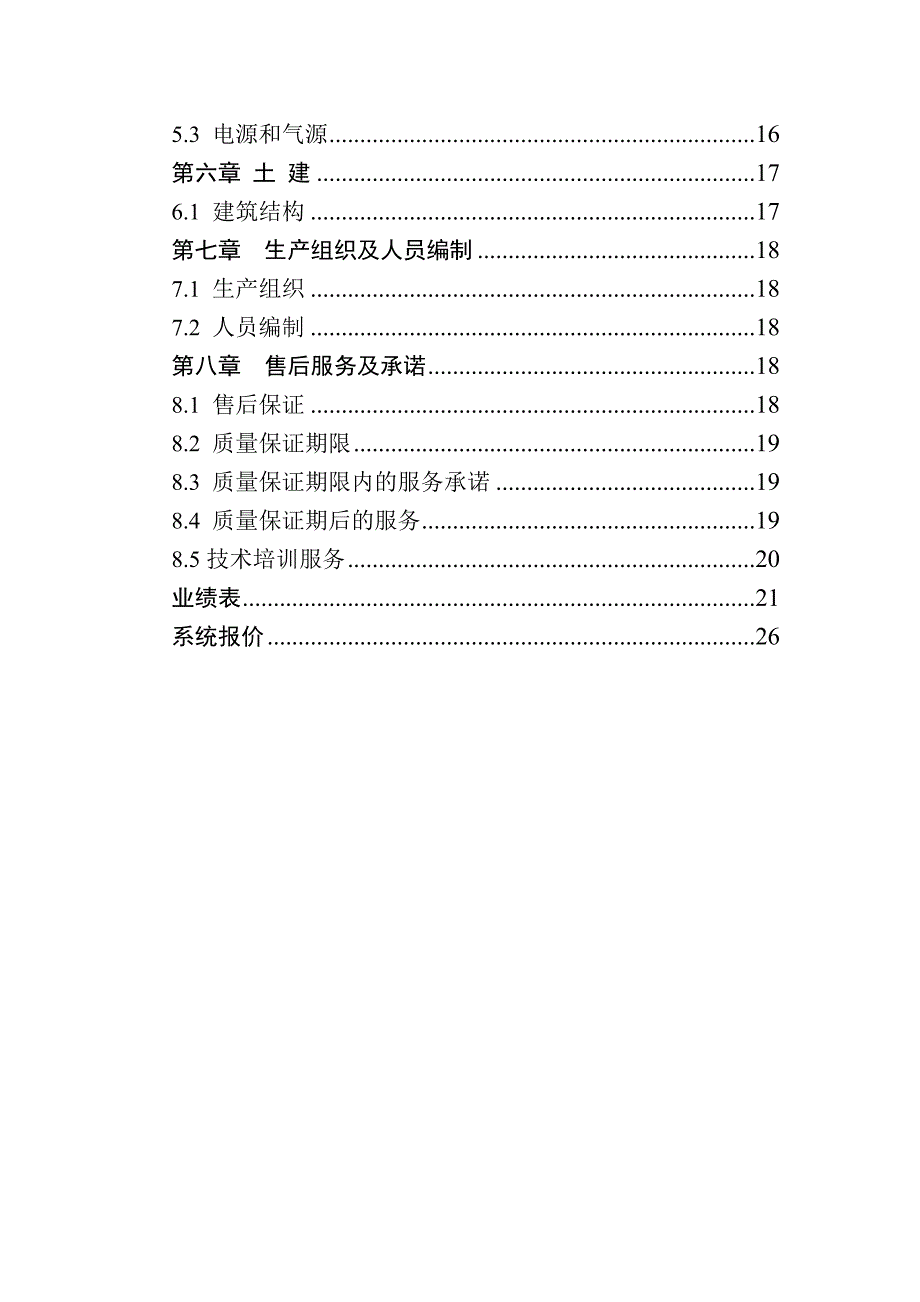

2、 电缆设施144.6电气主要负荷表15第五章 仪表及自动控制155.1 自动化水平155.2自动化设备选择165.3 电源和气源16第六章 土 建176.1 建筑结构17第七章 生产组织及人员编制187.1 生产组织187.2 人员编制18第八章 售后服务及承诺188.1 售后保证188.2 质量保证期限198.3 质量保证期限内的服务承诺198.4 质量保证期后的服务198.5技术培训服务20业绩表21系统报价26第一章 总 论1.1 项目概述本方案适用于某某市某某新型墙体材料厂隧道窑脱硫除尘系统工程项目。本期所治理的某某市某某新型墙体材料厂隧道窑烟气，烟尘的排放和SO2排放浓度均很高，不能
3、达标排放，必须配套安装脱硫除尘系统，使烟气经脱硫除尘系统处理后，二氧化硫及粉尘均能达标排放。我公司对某某市某某新型墙体材料厂隧道窑烟气相关参数资料进行了认真分析，编制了本设计方案，拟采用袋式除尘器加石灰湿法工艺对烟气进行除尘脱硫，使之达标排放。1.2企业概述某某保科技有限公司位于某某省某某市，是专业从事环境污染治理的技术研发和工程应用的新型专业化高新环保技术企业，公司现已形成标准系列化产品的加工制造及系统工程的开发、设计、制造、工程施工、安装调试、交钥匙工程等全过程的管理和服务体系。业务范围包括：1、钢铁、冶金、碳素、水泥、电力、焦化、加工车间、粮食等领域的烟气粉尘治理；2、锅炉、窑炉、冲天炉
4、、转炉、电弧炉等行业的脱硫、除尘一体化工程；3、 各种形式的除尘设备及配件的供应和技术服务；4、 污水净化、噪音污染控制及固体废物处理系统工程；5、现有环保设施的技术改造，设备维护和咨询服务；6、烟气排放在线检测仪器的推广。我公司有自主产权的专有技术和多项专利产品，2003年被省环保产业协会评为“某某十强环保企业”，成为该会的团体会员。本公司由多年从事大气污染治理的科技人才领办，拥有一批热情献身环境工程事业的科技人才，公司现有职员100多人，其中研究员1人，高级工程师13人，工程师20人，具有二级资质的项目经理15人，各类专业技师80多人。公司下设技术研发中心、技术部、工程部、市场部、管理部、
5、资料中心、办公室等7个部门，和1000多平米的生产车间，拥有各类机械、电气、土建设备100多台，能承接各类设备、管道等非标钢结构的制作安装，是一家技术力量雄厚，技术装备精良，检测手段完善，施工经验丰富的企业。1.3 工程条件概述1.3.1厂址位置及自然条件某某市某某新型墙体材料厂位于某某某某市晋源区境内，海拔高度：800m，最高气温：38.2,最低气温：-20.7，年平均气压：698.07mmHg,年平均相对湿度61，地震烈度：8度。1.3.2隧道窑烟气原始设计参数：1.介质：隧道窑烟气温度：200 2.烟气流量：m3/h（一套）入口含尘浓度：5000mg/Nm33. SO2浓度：3000mg
6、/Nm31.3.3脱硫除尘系统出口设计参数：1. 出口烟气量：90000m3/h（一套）1. 烟气温度：532. 出口含尘浓度：100mg/Nm33. 出口SO2浓度：300mg/Nm34. 脱硫效率：90% 除尘效率：99%5. 系统压降：5000Pa1.4 烟气脱硫除尘技术简述 滤袋除尘器除尘效率很高，国内外应用十分广泛。近几年来随着我国对外开放科技进步和自身的发展，滤袋除尘技术有了很大的提高。品质优良的滤料有很高的过滤效率，较长的使用寿命，而且能在长期运行中，滤袋能保持稳定的性能、即不增加运行阻力、也不会造成滤袋短时期就破损，使除尘设备保持长时间良好工作状态，以确保系统稳定运行。然而，对
7、于依靠建立一次粉尘层来达到过滤效率的普通非表面过滤滤料来说，其过滤效率和清灰性能往往是一对难以调和的矛盾。随着滤料使用时间的增加，滤料中的含粉尘浓度会越来越高，以导致运行阻力不断增加，运行费用将会不断加大。此时，即使除尘器清灰情况良好，也不能遏止运行阻力持续的上长。因此提高袋式除尘设备技术水平的根本因素就是系统工艺技术和选用的滤料材料；保证除尘器可靠运行并能实现综合治理的就是完善的、可靠的除尘除灰系统工程。我公司在引进国外先进技术的基础上，采用了进口薄膜滤料技术，该滤料的过滤表面复合了一层膨体技术制成的多微孔、极光滑的膨体聚四氟乙烯薄膜。由于膨体聚四氟乙烯薄膜的纤维组织极为细密，使粉尘粒子经过
8、滤料后的直接排放量接近于零；由于膨体聚四氟乙烯薄膜本身具有不粘尘、憎水性和化学性能稳定，薄膜滤料具有了极佳的清灰性能，使得过滤压降始终能保持在很低的水平，而处理气流量则始终保持在较高的通气流量。更重要的是聚四氟乙烯滤膜是惰性的，具有良好的耐硫性，能耐260的温度，特别适用于本项目的工况条件。隧道窑的烟气在负压风机的作用下经烟道进入滤袋除尘器进行粉尘的过滤，过滤后的净气通过除尘器顶部的净气室进入增压风机。滤袋下部有集灰斗，将收集的粉尘通过双向螺旋输送机和锁气卸灰阀排出。目前世界上技术最成熟、应用最多的脱硫工艺是石灰湿法脱硫工艺，工艺的技术及特点如下：石灰湿法脱硫工艺采用价廉易得石灰作脱硫吸收剂，
9、当采用石灰作吸收剂时，石灰粉加水搅拌制成吸收浆液。在吸收塔内，吸收浆液循环喷淋与经增压风机加压后的烟气逆流接触混合，烟气中的二氧化硫与浆液中的氢氧化钙进行化学反应被脱除，最终反应产物为亚硫酸钙。脱硫后的烟气经除雾器除去带出的细小液滴，而后经烟囱排放。亚硫酸钙浆在浆液池氧化沉淀后人工清除。由于吸收浆液循环利用，脱硫吸收剂的利用率很高。石灰湿法脱硫主要特点如下：（1）脱硫效率高。脱硫率高达90以上，脱硫后的烟气不但二氧化硫浓度很低，而且烟气含尘量也大大减少，减少了半干法或干法脱硫工艺后续的除尘设施，投资较省。（2）技术成熟，运行可靠性高。国外的石灰石（石灰）石膏法脱硫装置投运率一般达98以上，由于
10、其发展历史长、技术成熟、运行经验多，因此不会因脱硫设备而影响工序正常运行，能够保障脱硫装置年运行时间。（3）对烟气变化的适应性强。（4）吸收剂资源丰富，价格便宜，钙利用率高。和半干法或干法脱硫工艺（钙硫比约1.5左右）相比，石灰石（石灰）石膏的钙硫比约1.02，大大节省系统的运行费用。1.5 项目范围除尘系统包括脉冲袋式除尘器、空压站，脱硫系统包括增压风机、脱硫剂制备系统（包括浆池、搅拌器等）、吸收系统(包括脱硫塔、循环泵等)、工艺工业水系统（工艺工业水箱、补水泵等）。1.6 主要技术原则（1）保证脱硫除尘系统装置，正常稳定长周期运行。（2）保证设计先进，经济实用，造价合理，性能可靠。1.7
11、项目设计依据中华人民共和国环境保护法工业炉窑污染物排放标准 GB9078-96大气污染物综合排放标准 GB 16297-1996脉冲喷吹类袋式除尘器 JB/T 8532-1997低压配电设计规范 GB 50054-95输气管道工程设计规范 GB 50251-94工业金属管道工程施工及验收规范 GB 50235-97工业产品使用说明书总则 GB 9969.1-1998现场设备、工业管道焊接工程施工及验收规范GB 50236-98第二章 工艺方案设计2.1 工艺原理及流程说明袋式除尘的原理是在机体和过滤表面进行了特殊处理，具有超细粉尘过滤和易清灰等功能滤料的吸附作用下，烟气中的粉尘被吸附在滤袋表面
12、，通过压缩空气的脉冲反吹粉尘被清除到灰斗里，经螺旋输送机和锁气输灰机排走。石灰湿法烟气脱硫工艺是基于烟气与吸收剂在吸收塔及浆池中发生的化学反应，其主要化学反应机理如下：在吸收塔中： CaO + H2O Ca(OH)2 SO2 + H2O H2SO3 Ca(OH)2 + 2H2SO3 Ca(HSO3)2 + H2O在浆池中：Ca(HSO3)2 + Ca(OH)2 2CaSO3+2H2O2.2烟气除尘系统及SO2吸收系统来自两个隧道窑的温度为200左右的烟气，分别进入两个2000平米的脉冲袋式除尘器，以每分钟1米的过滤风速通过滤料，在除尘后进入净气室，烟气中的粉尘被吸附在滤袋表面，通过压缩空气的脉
13、冲反吹粉尘被清除到灰斗里，经螺旋输送机和锁气输灰机排走，净气室的烟气通过增压风机加压后分别进入吸收塔。气体在塔内上升的同时，浆液槽中的浆液经过循环泵加压，从塔上部两层浆液喷头喷出来形成浆液液滴幕洗涤烟气，吸收烟气中的SO2，同时使烟气温度降低至53左右。烟气在塔内继续上升，通过在塔顶设置的二级挡板除雾器除去烟气夹带的水雾滴，而后返回烟囱排放。吸收SO2后的浆液落入塔侧浆液槽中，塔侧浆液槽为循环浆液提供足够的贮存空间使浆液在槽内的停留时间超过2分钟，使浆液在吸收SO2后生成的亚硫酸钙CaSO3充分沉淀，人工处理。吸收塔中所需补充的脱硫剂（石灰）浆液由人工加入浆液池中，石灰浆液的供给量根据入口烟气
14、量及烟气中SO2浓度及浆液槽中的pH值（一般控制在5.6）进行控制。2.2.2公用物料系统工艺补水来自脱硫系统附近地下供水管网，工艺来水进入脱硫系统内的工艺水箱，来水管上装有电动阀门，工艺水箱液位表控制电动阀门，使工艺水箱液位保持正常。工艺水供给整个脱硫系统。设备冷却水来自供水管网供设备冷却水系统。压缩空气由空气压缩机产生，引入压缩空气罐，用于两台2000平米除尘器的脉冲反吹等整个除尘脱硫系统。2.3主要工艺设备一览表某某市某某新型墙体材料厂隧道窑脱硫除尘设备一览表 (单套)序号设备、材料或费用名称规格/型号单位数量材质备注一、公用系统5空气压缩机型号 W W-2/7-电机功率 18.5KW台16储气罐型号 C-2/0.8设计压力 0.9Mpa 容积 2.0 m3个11工艺补水泵型号：IHE50-32-200 电机功率 2.2KWQ=7m3/h，H=12mH2O台
