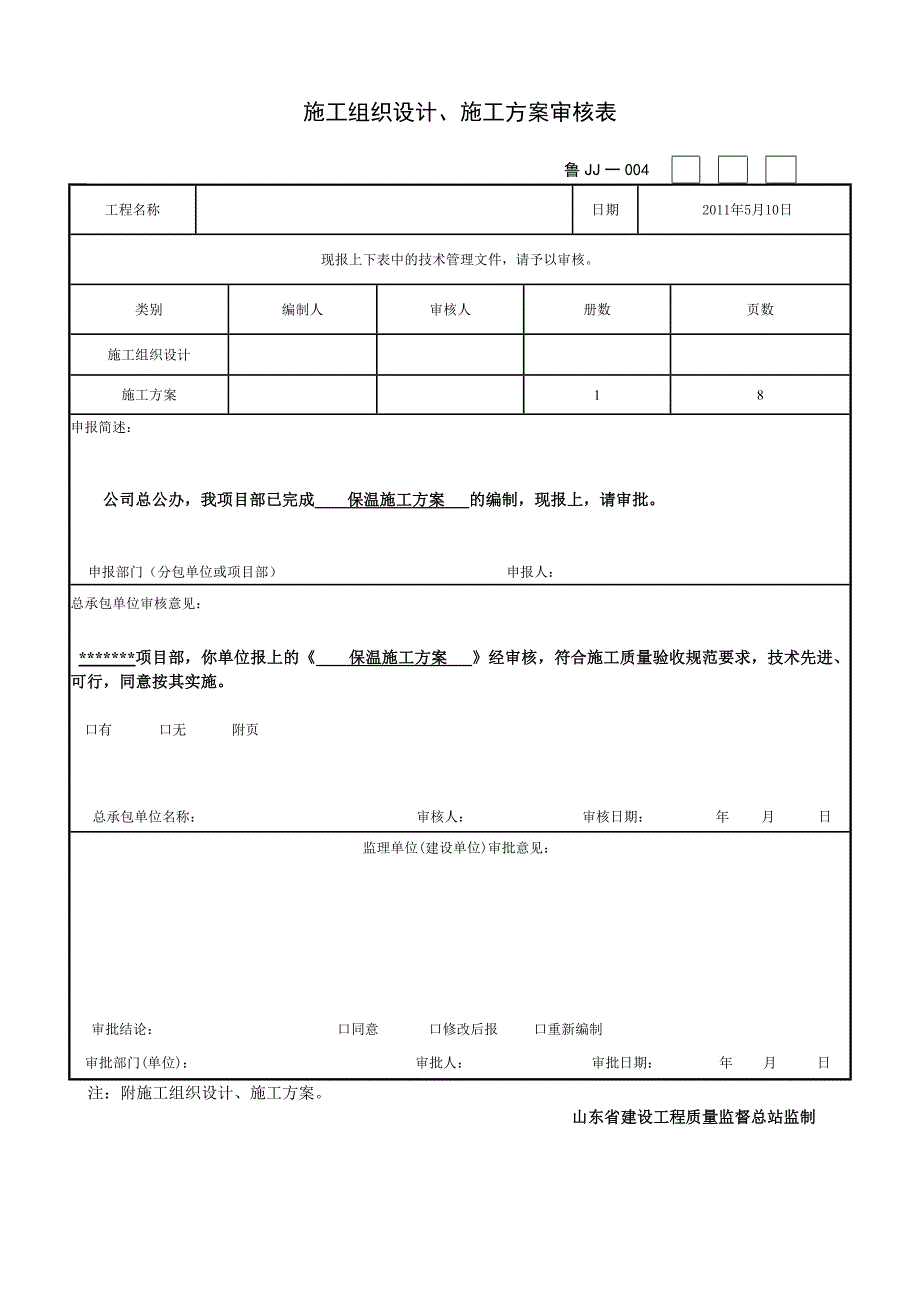

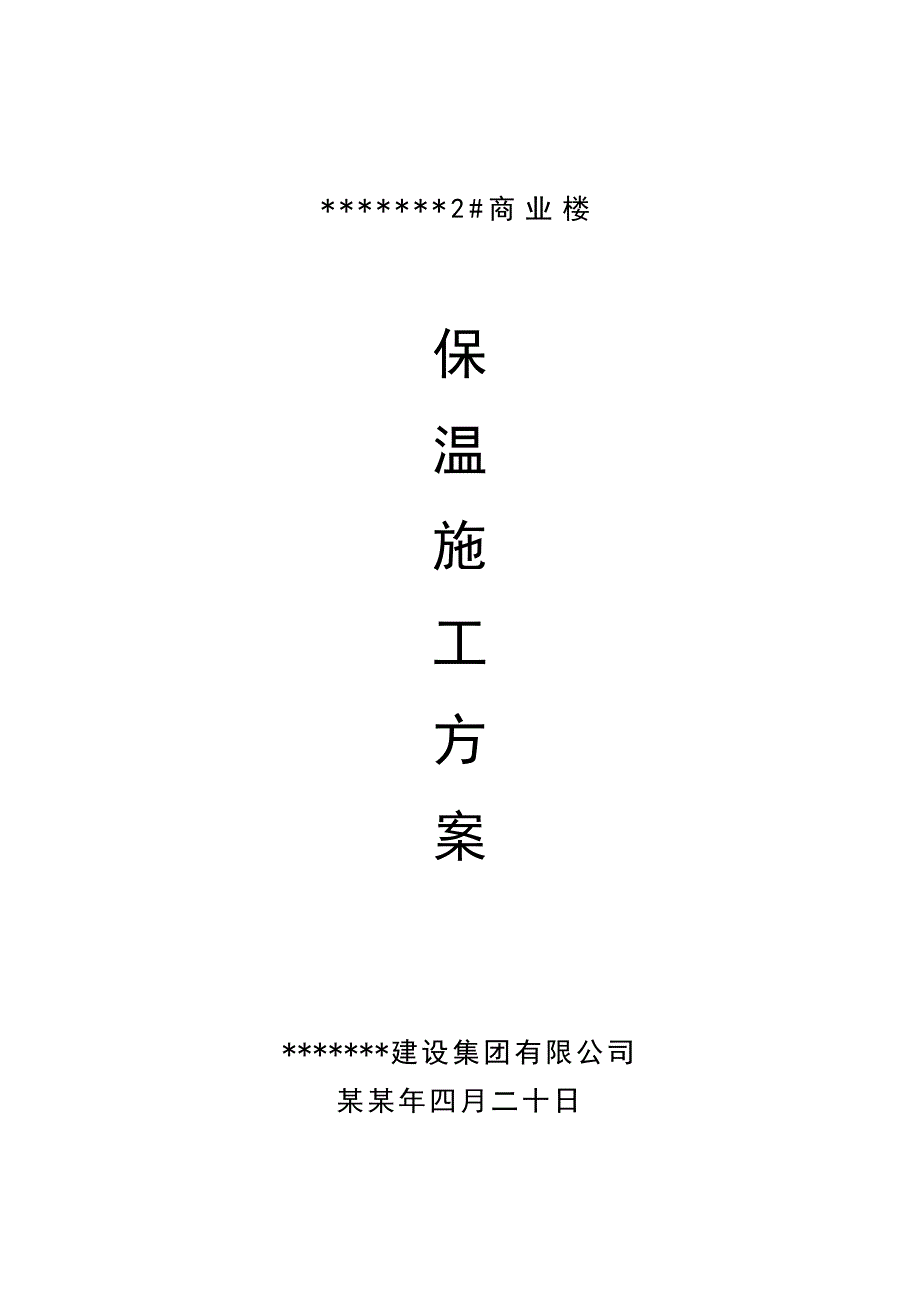

1、*2#商业楼保温施工方案*建设集团有限公司某某年四月二十日施工组织设计、施工方案审核表鲁JJ一004工程名称日期 2011年5月10日现报上下表中的技术管理文件，请予以审核。类别编制人审核人册数页数施工组织设计施工方案18申报简述：公司总公办，我项目部已完成 保温施工方案 的编制，现报上，请审批。申报部门（分包单位或项目部）申报人：总承包单位审核意见： *项目部，你单位报上的 保温施工方案 经审核，符合施工质量验收规范要求，技术先进、可行，同意按其实施。口有口无附页总承包单位名称：审核人：审核日期：年月日监理单位(建设单位)审批意见：审批结论：口同意口修改后报口重新编制审批部门(单位)：审批人

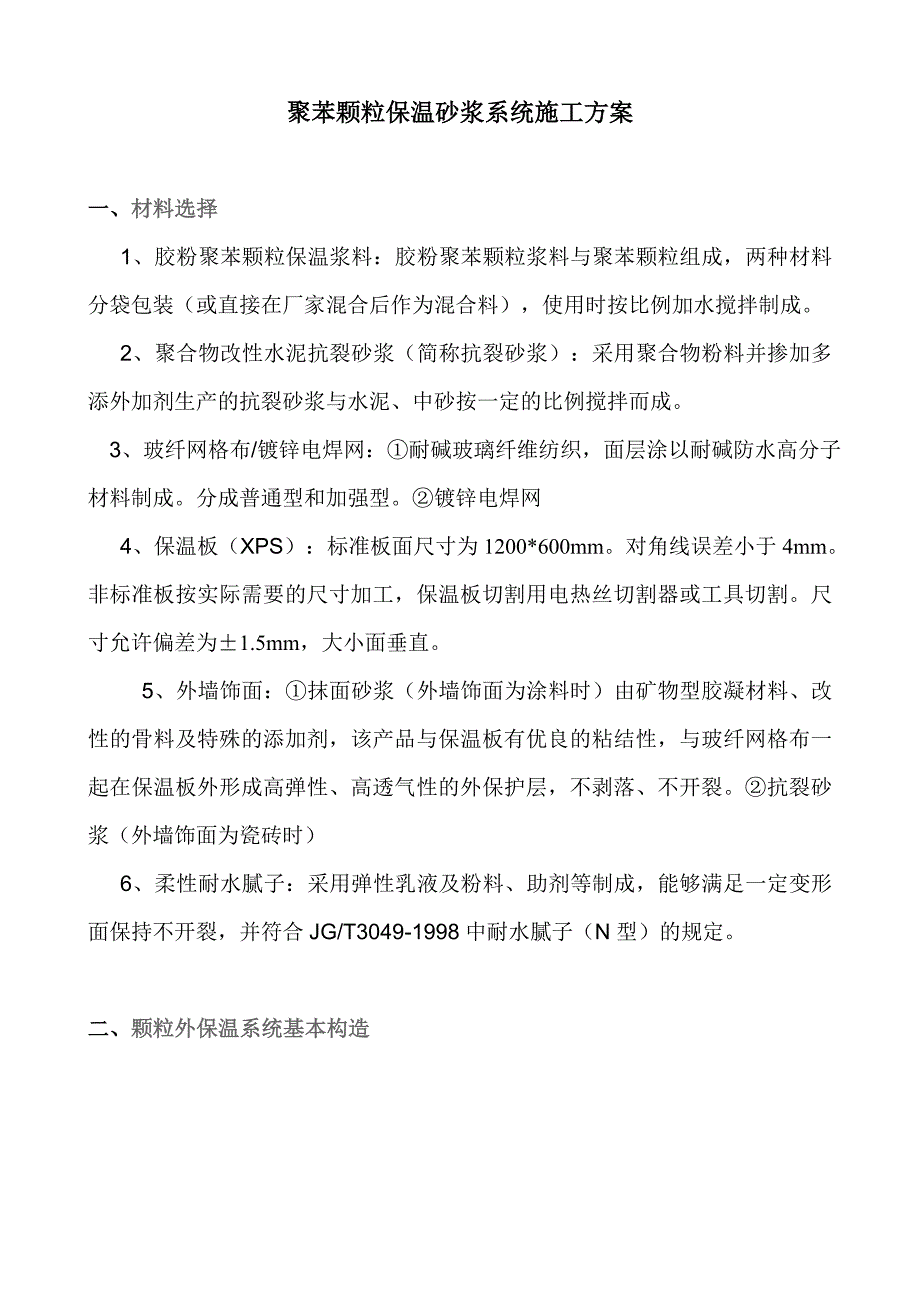

2、：审批日期：年月日注：附施工组织设计、施工方案。山东省建设工程质量监督总站监制 聚苯颗粒保温砂浆系统施工方案一、材料选择 1、胶粉聚苯颗粒保温浆料：胶粉聚苯颗粒浆料与聚苯颗粒组成，两种材料分袋包装（或直接在厂家混合后作为混合料），使用时按比例加水搅拌制成。 2、聚合物改性水泥抗裂砂浆（简称抗裂砂浆）：采用聚合物粉料并掺加多添外加剂生产的抗裂砂浆与水泥、中砂按一定的比例搅拌而成。 3、玻纤网格布/镀锌电焊网：耐碱玻璃纤维纺织，面层涂以耐碱防水高分子材料制成。分成普通型和加强型。镀锌电焊网 4、保温板（XPS）：标准板面尺寸为1200*600mm。对角线误差小于4mm。非标准板按实际需要的尺寸加工
3、，保温板切割用电热丝切割器或工具切割。尺寸允许偏差为1.5mm，大小面垂直。5、外墙饰面：抹面砂浆（外墙饰面为涂料时）由矿物型胶凝材料、改性的骨料及特殊的添加剂，该产品与保温板有优良的粘结性，与玻纤网格布一起在保温板外形成高弹性、高透气性的外保护层，不剥落、不开裂。抗裂砂浆（外墙饰面为瓷砖时） 6、柔性耐水腻子：采用弹性乳液及粉料、助剂等制成，能够满足一定变形面保持不开裂，并符合JG/T3049-1998中耐水腻子（N型）的规定。 二、颗粒外保温系统基本构造表1涂料饰面胶粉聚苯颗粒外保温系统基本构造基层墙体涂料饰面胶粉聚苯颗粒外保温系统基本构造界面层保温层抗裂防护找平层饰面层混凝土墙及砌块墙体
4、界面砂浆胶粉聚苯颗粒保温浆料及保温板粘结胶粉聚苯颗+抗裂砂浆+耐碱玻纤网格布柔性耐水腻子+涂料表2面砖饰面胶粉聚苯颗粒系统基本构造基层墙体涂料饰面胶粉聚苯颗粒外保温系统基本构造界面层保温层抗裂防护层饰面层混凝土墙及砌块墙体界面砂浆胶粉聚苯颗粒保温浆料及保温板胶粉聚苯颗粒+抗裂砂浆+热镀电焊网（用塑料锚栓与基层锚固）聚合物砂浆+面砖+勾缝料三、基层处理a、墙面应清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿清除干净。墙表面凸起物10mm应铲平。b、对要求做界面处理的基层应涂满砂浆，用滚涂或扫帚将界面砂浆均匀涂刷。c、吊垂直、套方找规矩、弹厚度控制线，拉垂直、水平通线，套方作口，按厚度用胶粉聚
5、苯颗粒保温砂浆作标准厚度灰饼冲筋。d、胶粉聚苯颗粒保温砂浆的施工：四、施工工艺1、施工程序：胶粉聚苯颗粒保温体系多层、高层外墙外保温施工程序：基层墙体处理墙体基层涂刷专用界面砂浆吊垂直、套方、弹控制线用保温浆料作灰饼、作冲筋、作口每层加钉L型金属分层条。用射钉枪在混凝土墙面上每50cm钉一个带尾孔射钉，穿镀锌钢丝（高度30m）24H后，抹15mm厚聚苯颗粒保温浆料粘贴35厚挤塑板10厚聚苯颗粒找平层划分格线、开色带分格槽、门、窗、滴水槽抹抗裂砂浆，铺压玻纤网布首层墙阳角安装钢护角涂刷高分子乳液防水弹性底层涂料刮柔性耐水腻子保温施工整体验收外墙涂料施工。 2、保温层的做法：抹胶粉聚苯颗粒保温砂浆
6、粘贴35厚挤塑板10厚粘结型胶粉聚苯颗粒找平层，操作时应达到冲筋厚度并用大杠搓平，墙面门窗平整度应达到本规程相应的要求保温层固化干燥（用手掌按不动表面，一般约5-7天）后方可进行3-5厚抗裂砂浆复合耐碱玻纤网格布保护层施工；a、调制聚合物砂浆（1）使用一只干净的塑料桶，在料桶中倒入五份干混砂浆，加约一份干净水，边加水边搅拌；然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止，保证聚合物砂浆有一定粘度，以维持刚粘上墙的保温板不滑落。加水时尽可能量小一点，不可一次加水过多。（2）以上工作进行完后，应将配好的砂浆静置5分钟，再搅拌既可使用。调好的砂浆宜在1小时用完。（3）注意本系统聚合
7、物砂浆只允许加入干净水，不能加入其它添加剂如：水泥、砂、防冻剂及其它聚合物等。b、安装保温板（XPS）（1）为增加保温板与基层及保护面层的结合力，挤塑板粘结时保温板两面为磨面，以增加粘结力。（2）网格布翻包:膨胀缝两侧、孔洞边的保温板上预贴窄幅网格布，其宽度约200mm，翻包部分宽度约80mm，以使保温系统与墙体基层成为整体一，以防止水渗漏。C、粘贴法用不锈钢抹子，沿聚苯板的板周涂抹配好的粘接胶浆，其宽度为50mm，厚10mm，在板的中间部分均匀布置3个点。每一点直径为100mm，厚10mm，中心距200mm。d本系统使用点、框、条法相结合的方法。e涂好后立即将保温板贴在墙面上，动作要迅速，以
8、防止聚合物砂浆结皮失去黏结作用。f保温板贴在墙上时，应用2m靠尺压平操作，保证其平整度和粘贴牢固。板与板之间要挤紧，不得有缝，碰头缝处不抹聚合物砂浆。每贴完一块，应及时清除挤出的聚合物砂浆、板间不留间隙。若因保温板面裁切不直，形成缝隙，应用保温板条塞入并打磨平。g保温板应水平粘贴，保证连续结合，而且上下两排保温板应竖向错缝板长1/2.h在墙拐角处，应先排好尺寸，裁切保温板，使其粘贴时垂直交错连接，保证捌角处顺直且垂直。j在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。3、安装固定件（1）待保温板粘贴牢固，一般在24小时内安装固定件，接设计要求的位置用冲击钻钻孔，锚
9、固深度为基层内30mm，钻孔深度为80mm.(2)固定件个数：七层以下每平方米约为4个；八至十八层每平方米6个；任何面积大于0.1平方米的单块板必须加固定件，数量视形状及现场情况而定。（3）固定件加密，阳角、孔洞边缘板在水平、垂直方面应加密，其间距不大于300mm，距基层边缘不小于60mm。（4）自攻螺丝拧紧并将工程塑料膨胀钉的帽子与保温板表面齐平或略拧入一些，确保膨胀钉尾部回拧使之与基层充分锚固。4、打磨（1）保温板接缝不平处应用粗砂纸打磨，打磨动作宜为轻柔的圆周运动，不要沿着与保温板接缝平行的方向打磨。（2）打磨后应用刷子或压缩空气将打磨操作产生的碎屑、其它浮灰清理干净。5、抹聚合物面层砂
10、浆底层将聚合物面层砂浆均匀在抹在保温板上，厚度约2mm左右。6、埋贴网格布（1）门窗洞口内侧周边与大墙面形成的45阳角部分各加一层300*200mm网格布进行加强，大面网格布搭接在门窗洞口周边的网格布之上。（2）对窗口、门口及其它洞口四周的保温板端头应用网格布和粘结砂浆将其包住，也只有在此时，才允许保温板边涂抹粘结砂浆，以使保温系统与墙体成为一体，防止雨水渗漏。（3）将大面积网格布沿水平方向绷平，并将弯曲的一面朝里，用抹子由中间向上、下两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布左右搭接宽度不小于100mm，上、下搭接不小于80mm，局部搭接处可用聚合物砂浆补充原聚合物砂浆不足处，不得使网
11、格布皱褶、空鼓、翘边，防止雨水渗漏。（4）在阴阳角处还需从每边双向绕角且相互搭接宽度不小于200mm。7、抹面层聚合物砂浆抹完底层聚合物砂浆压入网格布后，待砂浆干至不粘手时，抹面层聚合物砂浆，抹灰厚度以盖住网格布为准，约1mm左右，使砂浆保护层总厚度约2.50.5mm左右。8、刮腻子、刷涂料施工前，应首先检查抹面胶浆上是否有抹子抹痕，玻璃纤维网格布是否全部嵌入，然后修补抹面胶浆的缺陷或凹凸不平处，并用细砂纸打抹一遍。A、面层涂料的施工应从墙顶端开台，从上而下进行并应避免在装饰件或其它特殊形状的挤塑板上产生流淌现象。B、面层涂料应采用专用搅拌器进行搅拌均匀。C、罩面涂层宜采用喷涂法施工D、喷涂工
12、序要连续至一个自然停顿处，一个独立的墙面应连续施工完毕。E、面层干燥前，墙面不得沾水，以免导致顔色变化。五、保温层加强做法：建筑物高度30m时，应加钉金属分层条并在保温层中加一层金属网（金属网在保温层中的位置：距基层墙面距离不宜小于30mm，距保温层表面不宜大于20mm）。具体做法是：在每个楼层处加30mm4mm0.7mm的水平长度镀锌轻型角钢，角钢用射钉（间隔50cm）固定在墙体上。在基层墙面上每间隔50cm钉直径5cm的带尾孔射钉一只，用22#镀锌铅丝与尾孔绑紧，预留长度不小于100mm，抹保温浆料至距设计厚度20mm处安装钢丝网（搭接宽度不小于50mm），用预留铅丝与钢丝网绑牢并将钢丝网
13、压入保温浆料表层，抹最后一道保温浆料找平并达到设计厚度。e、做分格线：根据建筑物立面情况，分格缝宜分层设置，分块面积单边长度不大于15m;按设计要求在胶粉聚苯颗粒保温浆料层上弹出分格线和滴水槽的位置；用壁纸刀沿弹好的分格线开出庙宇的凹槽；在凹槽中嵌满抗裂砂浆，净滴水槽嵌入凹槽中，与抗裂砂浆粘结牢固，用该砂浆抹平茬口；分格线宽度不宜小于5cm，应采用现场成型法施工。具体做法是在保温瓶层上开好分张缝槽，尺寸比设计要求宽10mm，深5mm，嵌满抗裂砂浆，网格布应在分格缝处搭接时，应用上沿网格布压入沿网格布，搭救接宽度应为分格缝宽度。f、抹抗裂砂浆，铺玻纤网格布。玻纤网格布按楼层间尺寸事先裁好，抹抗裂
14、砂浆一般分两遍完成，第一遍厚度3-4mm，随即竖向铺玻纤网格布，用抹子将玻张网格布压入砂浆，搭接宽度不应小于50mm，先压入一侧，抹抗裂砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应达到100%；随即抹第二道抗裂砂浆，抹平压实，平整度应符合相应的要求。建筑物首层应铺贴双层玻纤网格布时宜对接。随即可进行第二层普通网格布的铺贴施工。铺巾普通网格布的方法要求与前述相同，但要注意两层网格布之间抗裂砂浆应饱满，严禁干贴。g、建筑物首层外保温墙阳角应在双层玻纤网格布之间加专用金属护角，护角高度一般为2m。在第一遍玻纤网格布施工加入后，其余各层阴角、阳角、门窗口角应用双层玻纤网格布包裹增强，包角网格布单边长度不应小于15cm。h、抹完抗裂砂浆后，应检查平整、垂直及阴阳角方正，对于不符合本规程要求的应进行修补。
