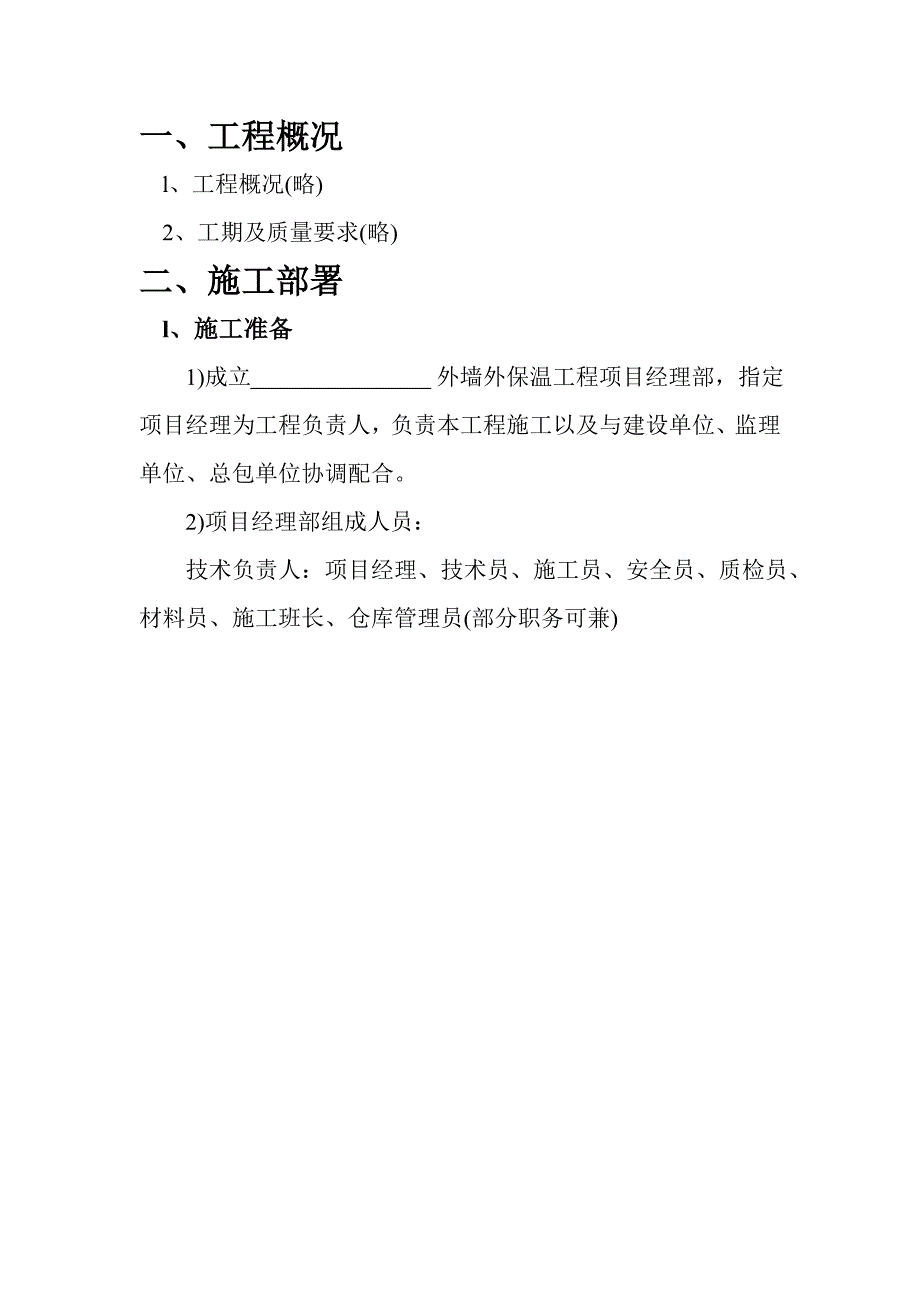

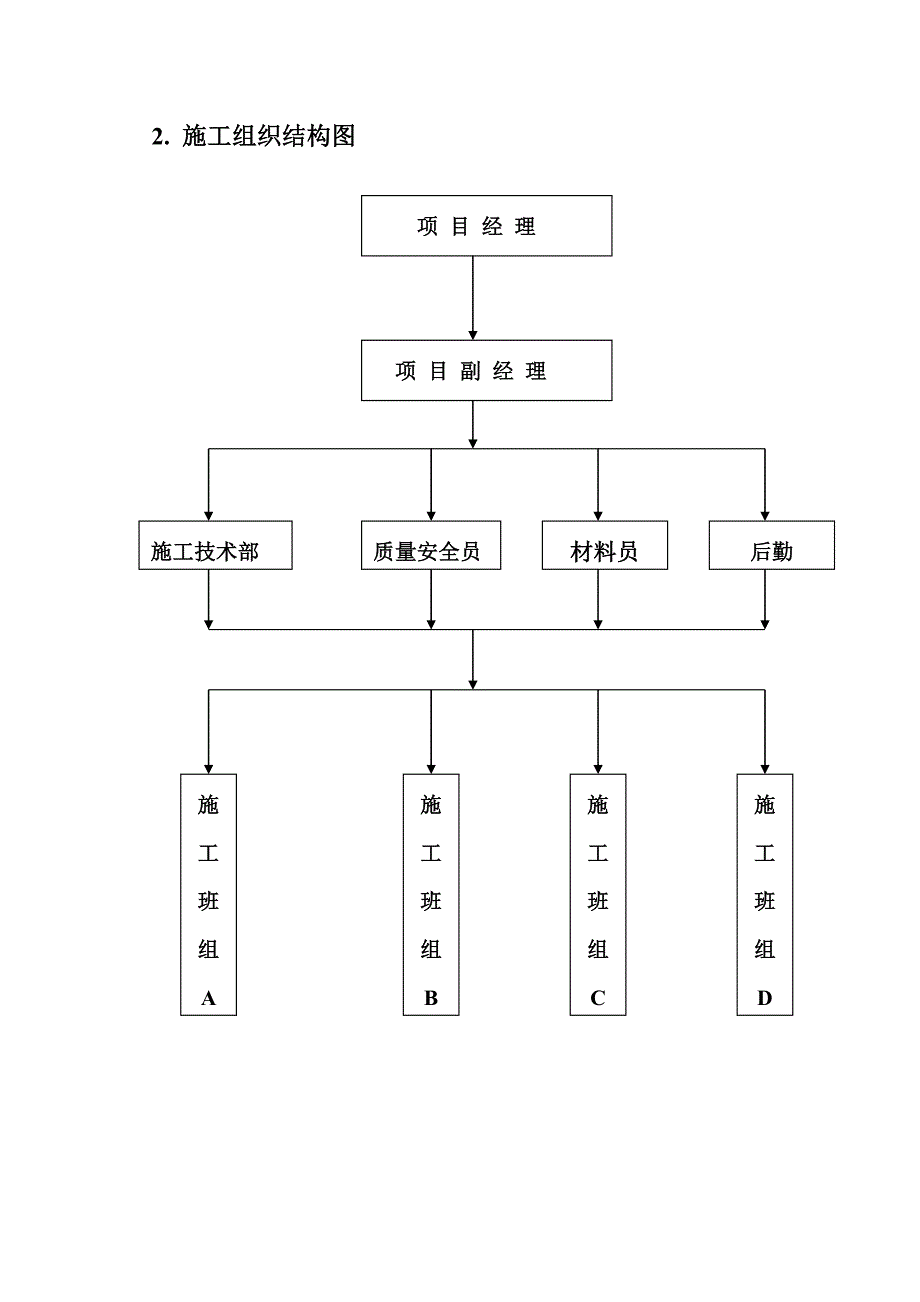

1、外墙外保温系统外墙保温施工方案一、工程概况 l、工程概况(略) 2、工期及质量要求(略)二、施工部署 l、施工准备 1)成立 外墙外保温工程项目经理部，指定项目经理为工程负责人，负责本工程施工以及与建设单位、监理单位、总包单位协调配合。 2)项目经理部组成人员： 技术负责人：项目经理、技术员、施工员、安全员、质检员、材料员、施工班长、仓库管理员(部分职务可兼) 2. 施工组织结构图施工技术部施工班组D施工班组C施工班组B施工班组A项 目 副 经 理项 目 经 理后勤材料员质量安全员 施工流程图材料与工具准备基层处理弹 线裁好翻包网铺贴翻包网粘贴挤塑板打 磨铺设网格布找平、修补验 收3)劳动力组
2、织 材料运输、测量弹线、搅拌、贴板、切割、抹灰、面层涂料、打胶、力工 说明：有些工种可兼职。4)技术准备 A、参加施工的有关人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况。 B、编制施工方案，办好开工审批手续。 c、配备专人负责技术资料的收集和整理。 D、组织培训施工人员熟练掌握外墙外保温施工工艺。 E、对施工队进行技术及安全交底。5)进场施工必须具备的条件 A、安装现场应有200m2室内临时仓库，下铺塑料布，供堆放成品、材料或XPS板现场切割。有3050 m2的简易宿舍，供食宿及存放工具设备。 B、安全可靠的脚手架，脚手架内侧应离墙至少200mm；中间尽量减少拉结点。 C、甲方提供
3、施工用水电。 ， D、施工时对土建方外墙粉刷进行检查验收，符合外墙抹灰普通标准。 6)基层墙体的质量检验A、基层墙体必须清理干净，使墙体表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，墙体表面无凸出物，施工时应清洁平整。B、对于墙面施工洞、脚手架拉结口土建负责跟进修补。C、对于穿墙构件，提请总包做好其四周必须的防锈、防水处理。D、基层附着力检测：按要求配制少量粘接胶浆，再准备一小块挤塑板粘贴到需要检验的基层墙面上，养护3天，用手平拉整块挤塑板，如果挤塑板破坏，即无论是被撕裂、拉断或其它破坏形式，则适用于该墙体；如果是粘接胶浆层或基层墙体被破
4、坏，则认为不适用于该墙体。E、外墙抹灰基层检查验收标准：项次 项目允许偏差（mm）1轴线位置102垂直度全高10 mm1010 mm20每层H1000：203标高全高154水平灰缝平直度抹灰75表面平整度抹灰46预留洞口中心线位移15F、一般抹灰分项工程质量检验评定表（室外）及说明见附表。G、对环境温度的要求施工环境温度高于5以上，而且施工完成后12小时内应维持环境温度0以上。H、基层墙体的平整度不合乎要求时，达不到室外普通抹灰标准，即2米靠尺墙体平整度超过4 mm。可采用1：3水泥砂浆找平，使其表面平整。I、墙面施工图、脚手架拉结口负责跟进修补。由于新抹砂浆温度、碱度较高，对粘结质量有影响，
5、因此要求这些修补的砂浆达到养护要求，把握相关施工参数。J、甲方按照外保温施工中相关的配合和要求及注意事项配合我公司施工。7)现场管理要求A、建立科学合理的劳动组织体系，做到管理到现场，服务到现场，有问题及时解决。B、制订现场作业标准，实现作业标准化，操作规范化。 C、加强操作工人之间的安排协调，消除窝工、重复搬运、返工等无效劳动和工时浪费现象。D、现场物资、器具安放整齐有序，场地整洁，并使每个操作工人对自己的工作内容、职责范围、工作程序能清楚了解。E、及时更换调整不合规范要求的器具、工具和用具。对现场经常进行整顿、整理、清扫、清除，消灭施工现场中的松、散、脏、乱、差现象，保证工人在劳动中的安全
6、和健康。四、施工工艺1、材料准备 A) 粘结胶浆的配制：将50Kg/袋的宏源改性干拌砂浆分批倒入一盛有约10升水的干净容器中，用低速搅拌器搅拌成均匀的糊状胶浆。胶浆净置5分钟。使用前再搅拌一次使其具有适宜的粘稠度。搅拌时，宜采用中速的搅拌器；粘结胶浆中不得掺入砂、骨料、速凝剂、聚合物等其它添加剂；粘结胶浆应随用随搅，已搅拌好的胶浆料必须在2小时内用完。B) 挤塑板的切割：应尽量使用标准尺寸的挤塑板，需使用非标准尽寸的挤塑板时，应采用电热丝切割器或专业刀具进行切割加工。C) 网格布的准备：应根据工作面的要求剪裁网格布，标准网布应留出搭接长度。墙面的搭接长度70 mm，阴阳角搭接长度为200 mm
7、。 2、翻包网翻包网宽度按70 mm+70 mm +挤塑板厚度的总和进行裁剪。3、弹线 根据图纸要求，首先沿着外墙散水标高弹好散水水平线；需设置系统变形缝处，则应在墙面弹出变形缝线及变形缝宽度线。4、铺贴翻包网A、先在基层墙体上所有门、窗、洞周边及系统终端处，涂抹上粘结胶浆，宽度为100 mm，厚度为2 mm。B、然后将窄幅标准网格布的一端100 mm压入粘结胶浆内，余下的部分甩出备用，并立即保持清洁。C、压入粘结胶浆的100mm标准网格布必须完全嵌入胶浆中，不允许有网眼外露。D、铺设标准网薄抹灰防护层35mm，加强型为57 mm。E、应在下列系统端部位铺贴翻包网门窗洞口、管道或其它设备需穿墙
8、的洞口处； 勒脚、阳台、雨蓬、空调板等系统的尽端部位；变形缝等需要终止系统的部位；女儿墙项部的装饰构件。5、粘贴保温板 1)粘贴挤塑板(点框法) A、用不锈钢抹子，沿挤塑板的周边涂抹配制好的粘结胶浆，其宽度为50 mm，厚8mm，留斜坡，最厚处8 mm，在板的下侧涂抹胶浆时，应在板中间留50 mm不涂抹胶浆，应在板的中间部分均匀布置6个点，每个点直径为100 mm，厚10mm，当采用非标准尺寸板时，粘结胶浆的涂抹面积与挤塑板的面积之比不得小于l3，中间部分不少于3个点。 B、挤塑板抹完粘结胶浆后，应立即将板平贴在基层墙体上滑动就位。粘贴时应轻柔、均匀挤压。为了保证板面的平整度，应随时用一根长度
9、不小于2米的靠尺进行压平操作。C、挤塑板施工应自下而上，沿水平方向横向铺贴，每排板错缝l2板长。 D、在墙角处，挤塑板应垂直交错连接，保证拐角处板材安装的垂直。为保证交错连接，并保持阳角垂直，建议在一面贴每层板时，就把阳角处与之搭接的另一面的一块板给贴上。注意：保持交错连接。E、粘贴挤塑板应注意以下事项：操作应迅速，在挤塑板安装就位之前，粘贴胶浆不得有结皮；XPS板的接缝应紧密，且平齐；仅在挤塑板边需翻包网格布时，才可以在挤塑板的侧面涂抹粘结胶浆，其它情况下均不得在挤塑板侧面涂抹粘结胶浆，或挤入粘结胶浆(包括嵌缝用的XPS板条)，以免引起开裂；门窗洞口角部的挤塑板，应尽量采用整块裁出洞口，如有
10、拼接，挤塑板缝必需至少距离门窗洞的角部200 mm。 F、粘贴挤塑板时，板缝应挤紧，相邻板间应平齐，板缝间隙不得大于16 mm。局部板缝间隙大于16 mm时，应用挤塑板条塞满，板条不得粘结，更不得用粘接剂直接堵缝，板间高差大于16 mm的部位应打磨平整。 2)粘贴XPS板(条粘法)用齿口鳗刀将粘接胶浆垂直方向均匀地抹在挤塑板上，条宽10mm，厚度10 mm，间距50 mm。6、铺设网格布A、涂抹面层胶浆前，应先检查挤塑板是否干燥。表面是否平整，并去除板面的有害物质、杂质或表面变质部分。 B、标准网格布的铺设：在挤塑板表面均匀涂抹一层面积略大于一块网格布的抹面胶浆，厚度为2 mm，在胶浆未结皮前
11、立即将网格布置于其上，网格布的弯曲面朝里，从中央向四周用抹刀抹平，可先使用“T笔画，将网格布埋入粘结胶浆中。然后将网格布全部埋入胶浆，不得有网线外露。C、网格布应自上而下沿外墙一圈一圈铺设。 D、当遇到门窗洞口时，应在洞口四角处沿450方向补贴一块200 mm300 mm的标准网格布，以防止开裂。E、铺设网格布应注意以下事项：不得在雨中铺设网格布；标准网格布应左右相互搭接至少7 0mm ，上下搭接100 mm。在拐角部位，标准网布就是连续的，并从每边双向绕角后包墙的宽度不小于200 mm。施工时,应避免阳光直射，否则应在脚手架上搭上防晒布来遮挡墙面；并应避免在风、雨气候条件下施工： 涂层干燥前
12、，墙面不得沾水以免导致颜色变化。F、找平及修补待用于铺贴玻纤网的胶浆稍干硬至可以碰触时，立即用抹子涂抹第二道宏源粘结胶浆以找平墙面，并且网格布需全部被覆盖。 G、阴阳角施工方法 施工阴阳角是外保温工程施工的重点和难点，必须先将阴阳角错缝贴好，通过垂线和靠尺控制其偏差。施工完毕后，在阴阳角处2个墙面弹出2条垂直线，用此线来检查XPS板施工垂直度，并用900靠尺板复核。H、在需要开槽位置弹线，使用开槽器刨制成u型或V型，深度符合设计要求，但接缝底部的保温板实际厚度不能小于20 mm。在凹槽内及周侧70 mm宽范围内，均匀刮上一层抹面胶浆，然后切一块槽宽+2倍槽深+140mm宽的网格布压入槽中，然后
13、在槽的两侧贴网格布。 装饰线条建议采用塑料成品线条。7、施工洞口的最后收口处理方法 主要施工洞口一般是指垂直升降机(龙门架)部位及塔吊加强筋和外脚手架加强筋等部位。在整个安装结束后，因室内装修、屋面处理及机械设备的安装调试不可能于外墙装饰同步结束。应由土建单位和各安装单位订出各道工序的进度计划以及最终的完工日期通知我方，我方将按照以上计划配合土建从上至下进行最后收口处理。8、面层涂料施工 a)施工的环境条件：温度5一40，雨雾天不可施工，大风天不宜喷涂；避免碰撞，造成成品损伤；作业区无外来飞溅物。 b)面层涂料施工前，应检查抹面胶浆上是否有抹痕，网格布是否完全埋入，并用靠尺检查墙面平整度，使其
14、控制在4mm范围内。 C)用搅拌器搅拌面层涂料，使其具有均匀的稠度。 d)使用滚筒涂刷，并以分割线为一个工作段，不得出现施工缝。 e)用滚筒涂刷时不得干滚或用力过度。 f)应从墙面的顶端开始，从上至下进行施工。9、破损处的修理a) 使用锋利的工具刀，割除损坏处的周边表面涂层，露出一块略大于实际损坏处面积的、尺寸规整一致的、洁净的保温板区域，用圆盘或砂带打磨器沿破损部位周边约100mm宽度范围内磨掉面层涂料，直至露出原有抹面胶浆。b) 小心剔除残留的挤塑板，并将基层墙面上原有的粘结胶浆清除干净。c) 预切一块挤塑板，并打磨其边缘部分，使其能紧密嵌入被切除的破损部位。d) 在这块挤塑板的背面全部涂上粘结胶浆，但不得在其四周侧面涂抹粘结胶浆。然后将其塞入破损处，粘在基层墙面上。e)
