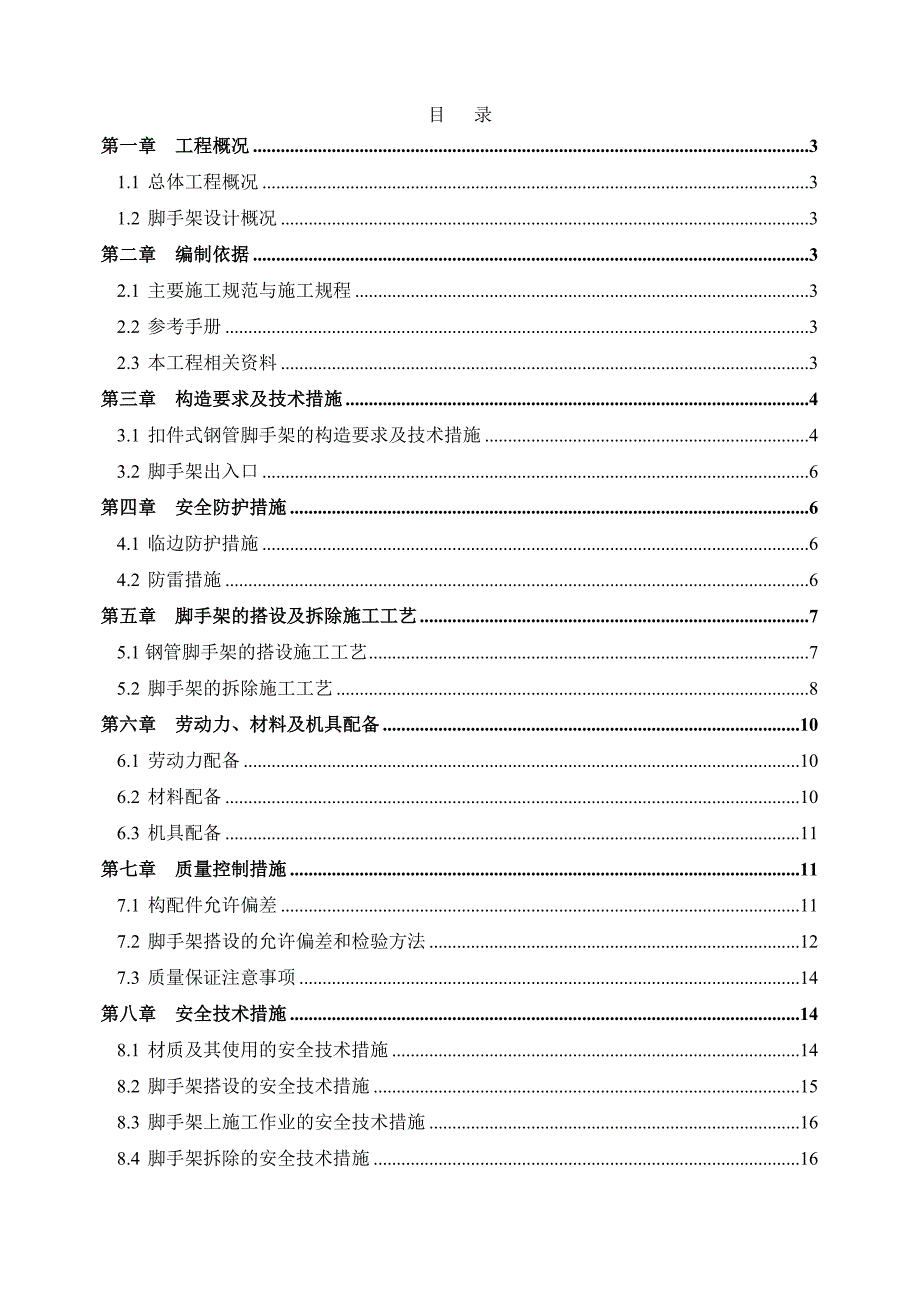

1、目 录第一章 工程概况31.1 总体工程概况31.2 脚手架设计概况3第二章 编制依据32.1 主要施工规范与施工规程32.2 参考手册32.3 本工程相关资料3第三章 构造要求及技术措施43.1 扣件式钢管脚手架的构造要求及技术措施43.2 脚手架出入口6第四章 安全防护措施64.1 临边防护措施64.2 防雷措施6第五章 脚手架的搭设及拆除施工工艺75.1钢管脚手架的搭设施工工艺75.2 脚手架的拆除施工工艺8第六章 劳动力、材料及机具配备106.1 劳动力配备106.2 材料配备106.3 机具配备11第七章 质量控制措施117.1 构配件允许偏差117.2 脚手架搭设的允许偏差和检验方

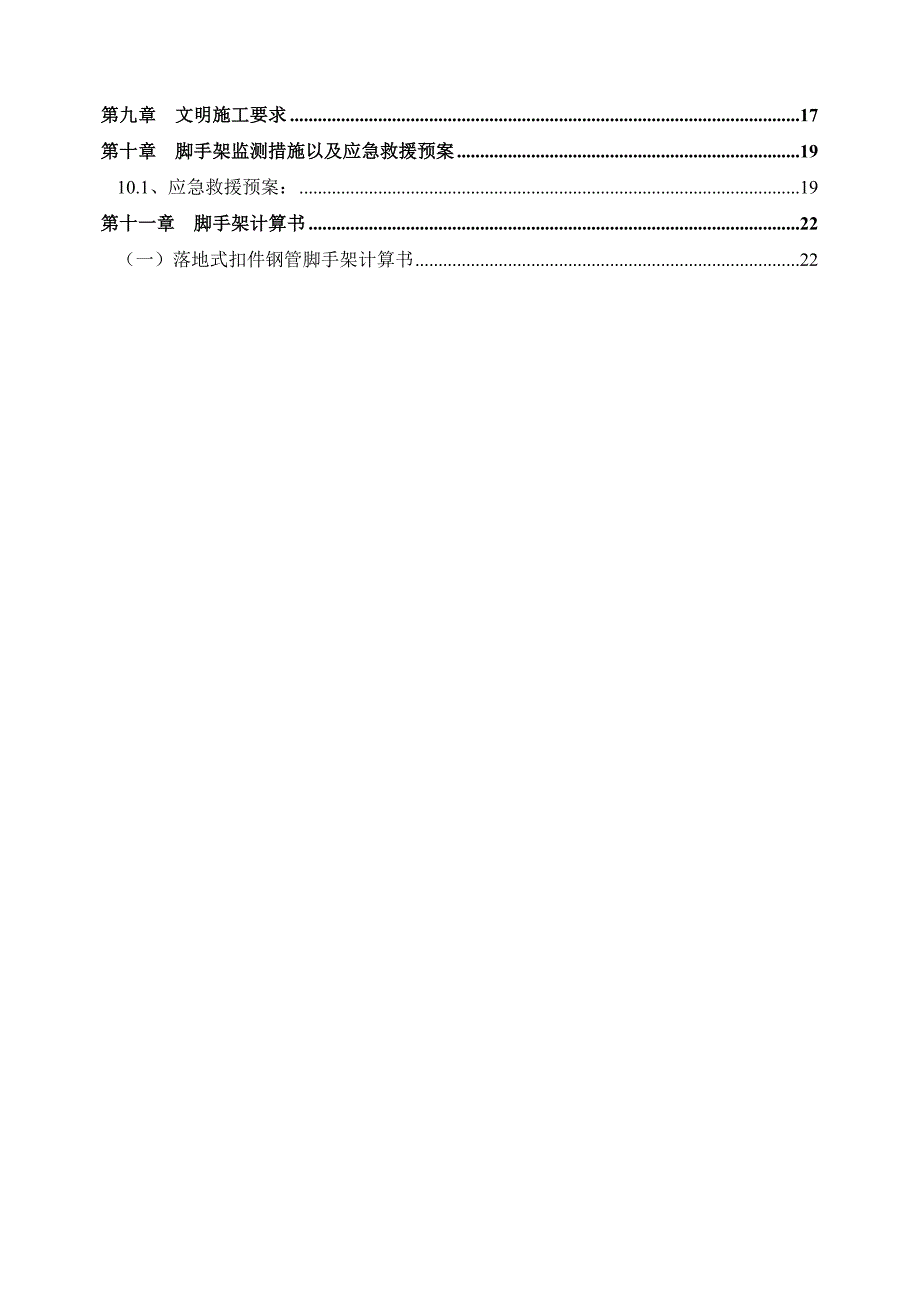

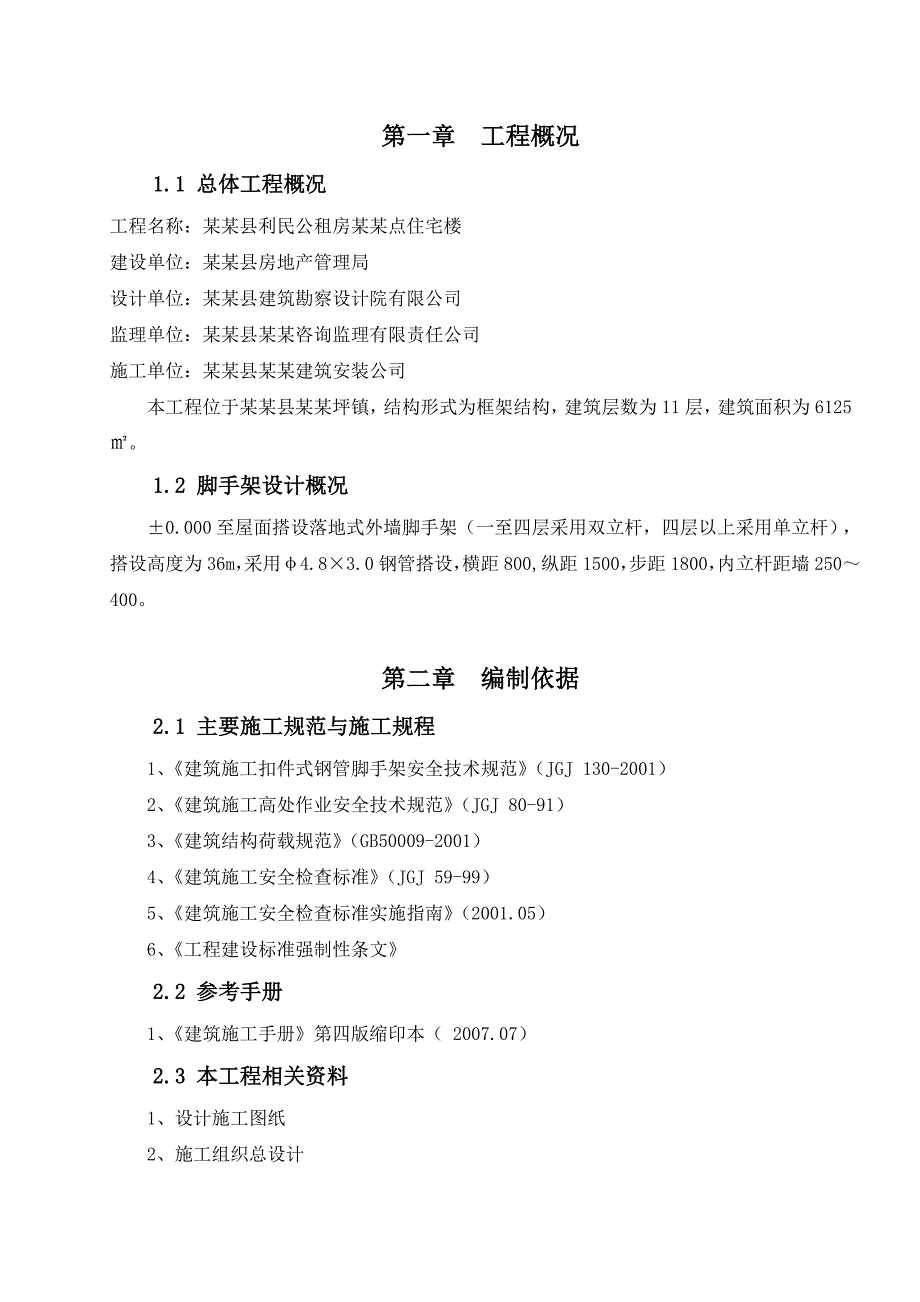

2、法127.3 质量保证注意事项14第八章 安全技术措施148.1 材质及其使用的安全技术措施148.2 脚手架搭设的安全技术措施158.3 脚手架上施工作业的安全技术措施168.4 脚手架拆除的安全技术措施16第九章 文明施工要求17第十章 脚手架监测措施以及应急救援预案1910.1、应急救援预案：19第十一章 脚手架计算书22（一）落地式扣件钢管脚手架计算书22第一章 工程概况1.1 总体工程概况工程名称：某某县利民公租房某某点住宅楼建设单位：某某县房地产管理局设计单位：某某县建筑勘察设计院有限公司监理单位：某某县某某咨询监理有限责任公司施工单位：某某县某某建筑安装公司本工程位于某某县某某坪
3、镇，结构形式为框架结构，建筑层数为11层，建筑面积为6125。1.2 脚手架设计概况0.000至屋面搭设落地式外墙脚手架（一至四层采用双立杆，四层以上采用单立杆），搭设高度为36m，采用4.83.0钢管搭设，横距800,纵距1500，步距1800，内立杆距墙250400。第二章 编制依据2.1 主要施工规范与施工规程1、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001）2、建筑施工高处作业安全技术规范（JGJ 80-91）3、建筑结构荷载规范（GB50009-2001）4、建筑施工安全检查标准（JGJ 59-99）5、建筑施工安全检查标准实施指南（2001.05）6、工程建设标准
4、强制性条文2.2 参考手册1、建筑施工手册第四版缩印本（ 2007.07）2.3 本工程相关资料1、设计施工图纸2、施工组织总设计第三章 构造要求及技术措施3.1 扣件式钢管脚手架的构造要求及技术措施1、脚手架基础落地式钢管脚手架立杆直接落到0.000上，立杆底采用混凝土硬化或300x300的混凝土垫块；落地式钢管脚手架是以0.000为基础的脚手架，必须设置脚手架垫板，垫板必须布设平稳，不得悬空。脚手架外沿500mm范围内应无积水。2、立杆本工程脚手架一至四层采用双立杆，四层以上采用单立杆，立杆横距（排距）为0.8m，立杆纵距为1.50m，立杆顶端高出结构栏杆至少1.2m。立杆接头除顶层顶步外
5、，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头必须交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向不小于500mm；各接头中心距主节点的距离不大于步距的1/3（本工程取600mm）。立杆在顶部搭接时，搭接长度不小于1m，必须等间距用3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。3、大横杆大横杆置于小横杆之下，立柱的内侧，其长度不宜小于3跨，横杆步距为1.8m；大横杆用直角扣件与立杆扣紧，大横杆的接长采用对接扣件连接（也可搭接），同一步大横杆四周要交圈。大横杆对接连接时，其接头要交错布置，且要不在同步或同跨内；相邻接头的水
6、平错开距离不小于500mm，各接头中心距最近立柱距离不大于纵距的1/3（本工程不大于500mm），大横杆在同一步架内纵向水平高差不超过全长的1/300 （本工程不超过300mm），局部高差不超过50mm。4、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆下，该杆轴线偏离主节点不大于150mm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，保持脚手板伸出的距离不大于100mm。小横杆伸出外排大横杆边缘距离不小于100mm，伸出里排大横杆距离结构外边缘15 0mm。上下层小横杆在立杆处应错开布置，同层的相邻小横杆在
7、立杆处相向布置。5、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm 处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高处的立杆离基础边沿的距离不小于500mm。6、剪刀撑本工程悬挑式钢管脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑斜杆与地面的夹角为4560，沿脚手架长度和高度方向连续布置，斜杆交点应处于同一条直线上。剪刀撑的斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中
8、心线至主节点的距离不宜大于150mm。剪刀撑中间必须设24 个扣节点。剪刀撑斜杆的接长采用搭接，搭接长度应不小于1m，采用3个旋转扣件固定，端部扣件盖板的边沿至杆端距离应不小于100mm。本工程的横向斜撑连续设置。横向斜撑在同一节间，由底至顶呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。7、脚手板本工程外脚手架首层满铺架板，操作层满铺两层架板，每相隔10米满铺一层架板，脚手板应与大横杆绑扎固定，脚手板与横向水平杆的连接用铁丝绑扎，脚手板短边不少于2个绑扎点。脚手板要平铺、满铺、铺稳。靠墙一侧的脚手板距离结构外沿的距离不大于150mm。拐角处两个方向
9、的脚手板应重叠放置，避免出现探头及空挡现象。8、连墙件落地式脚手架连墙件采用483.0mm钢管与梁侧面预埋16钢筋焊接，和脚手架立杆用直角扣件固定的刚性连接。连墙件的垂直间距与层高相同，水平间距为3.0m（2跨），两步三跨。连墙件应尽量靠近主节点，偏离主节点不大于300mm。9、连墙件中的连墙杆应尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。10、架体外立面及架体内水平防护脚手架外立面必须满挂密目式安全网，密目式安全网的规格为1.86.0m。挂安全网时，网绳应绑扎在大横杆外和立杆内侧。作业层安全网应高于平台12个步距。脚手架作业层的立杆在0.9m处设一道防护
10、栏杆，底部设180mm 高的挡脚板。3.2 脚手架出入口脚手架出入口挑空2根立杆，跨越两步三跨，大小为4.53.8m（宽高）。出入口上面搭设9.06.04.5m（长宽高）的安全防护棚，上面密铺间距为500mm的两道安全防护挡板（本工程竹架板）。第四章 安全防护措施4.1 临边防护措施建筑物周边的门窗洞口处必须设置封闭式安全防护栏杆，栏杆采用483.0mm 钢管搭设，高度不低于1.2m，立杆间距不大于1.5m。栏杆的高度方向每隔0.6m 设一道通长大横杆，每隔一根立杆设一道三脚支撑架。安全防护栏杆的最上面一道横杆必须涂刷红白相间的油漆，防护栏杆应满挂密目式安全网和挂设安全标志牌。4.2 防雷措施
11、本工程脚手架防雷接地措施按照施工现场临时用电安全技术规范（JGJ 46-2005）的要求施工。本工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内防雷系统连成一体，避雷针采用12镀锌钢筋制作，高度为1.5m。避雷针设置在脚手架四角的立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用404mm 的镀锌扁钢制作，将立杆分别与建筑物楼层内的防雷系统连成一体。接地线必须连接可靠，与立杆连接采用2 道螺栓卡箍连接，螺钉加弹簧垫圈以防松动，保证接触面积不小于10mm2 ，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内防雷系统的设置，按脚手架的长度不超过5
12、0m 设置一个，（防雷接地的设置由项目部电工班完成），防雷接地的设置位置尽量避免人员经常走动的地方，以避免跨步电压的危害，同时防止接地线遭人为和机械破坏。防雷接地的连接采用焊接，焊接长度大于2倍的扁钢宽度，焊完后应用接地电阻测试仪测定电阻，要求接地电阻不大于10。防雷接地施工时，应注意检查与其他金属物或埋地电缆之间的安全距离应不小于3m，以避免发生击穿事故。第五章 脚手架的搭设及拆除施工工艺5.1钢管脚手架的搭设施工工艺1脚手架搭设顺序：纵向扫地杆立柱横向扫地杆第一道纵向水平杆第一道横向水平杆连墙件第二道纵向水平杆第二道横向水平杆。2.立柱钢管立柱须符合以下要求：（1）主柱应选用无弯曲变形的钢
13、管。（2）钢管立柱脚均应套上钢底座,再垫厚度不小于50mm、面积不小于0.10m2的木板。并应设置纵、横扫地杆。（3）柱的接长：钢管柱采用顶口驳接，先在已装的立柱顶插入驳芯通，再将后装的立柱套上，然后在两管接口处装上对接扣，上紧螺栓。且两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。3大、小横杆(对龙、牵、底托)（1）大横杆的垂直间距按桥层高。选用无弯曲变形的钢管，用直角扣与主柱纵向连接。在脚手架外侧平桥之间用钢管设置护栏(横牵)。（2）大横杆的接长采用对接扣件连接，且对接扣应交错布置：两根
14、相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。（3）小横杆(底托)应选用无弯曲变形的钢管，紧贴大横杆之下，两端用直角扣分别与内、外大横杆连接。（4）所有钢管端部外露直角扣件、旋转扣件不应小于10cm。（5）平桥支承在小横杆上。平桥采用348钢管做骨架，平桥作业层面铺设竹笆（或钢筋）脚手板。平桥必须与大、小横杆连接牢固。（6）外排架在两道大横杆之间设置两道48钢管水平栏身杆，再用密目式安全网封闭。4剪刀撑（1）剪刀撑用回转扣与外排脚手架的主柱连接，斜度以对标45角为宜，不得支撑在非受
15、力点处。每组剪刀撑的跨距应不多 于7条立柱，剪刀撑在外侧立面从底到顶连续搭设。 （2）剪刀撑斜杆的接长采用搭接，搭接长度不少于1m，并采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不少于100mm。 5. 安全平台搭设：主要通道出入口、机架笼口及必须搭设双层安全平台，采用落地立柱方法搭设或采用悬吊架空方法搭设，第1层搭设高度约4.50m，第2层在第1层上1m，第一平台面上铺设密篙竹加铺阻燃安全网，第二平面上铺设篙竹加铺阴燃安全网及木板或夹板，平台面外边沿设1.50m护栏用阴燃安全网围闭，防止物体下坠反弹向外。6所有扣件：直角扣、活动扣、连接扣、扎头等应全部点上雪油方便以后拆棚。7排栅必须分段验收后才能使用。8.玻璃幕墙的位置在设置卸荷吊环时要先将环璃拆除卸下，待脚手架拆除到该位置时再从新补上安装玻璃。9.未涉及者应按建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001(2002版)）及省、市建委有关搭棚施工规程的有关规
