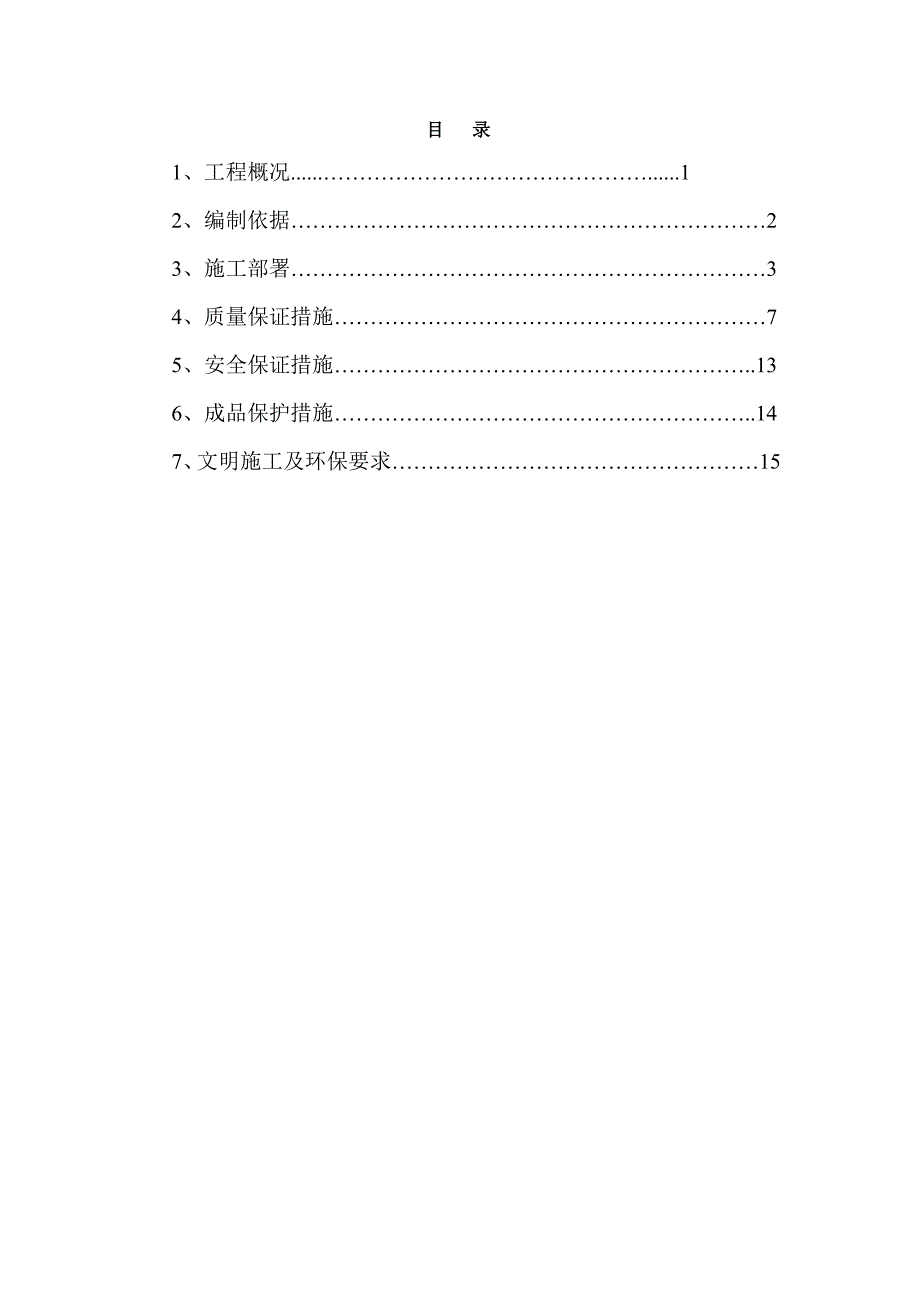

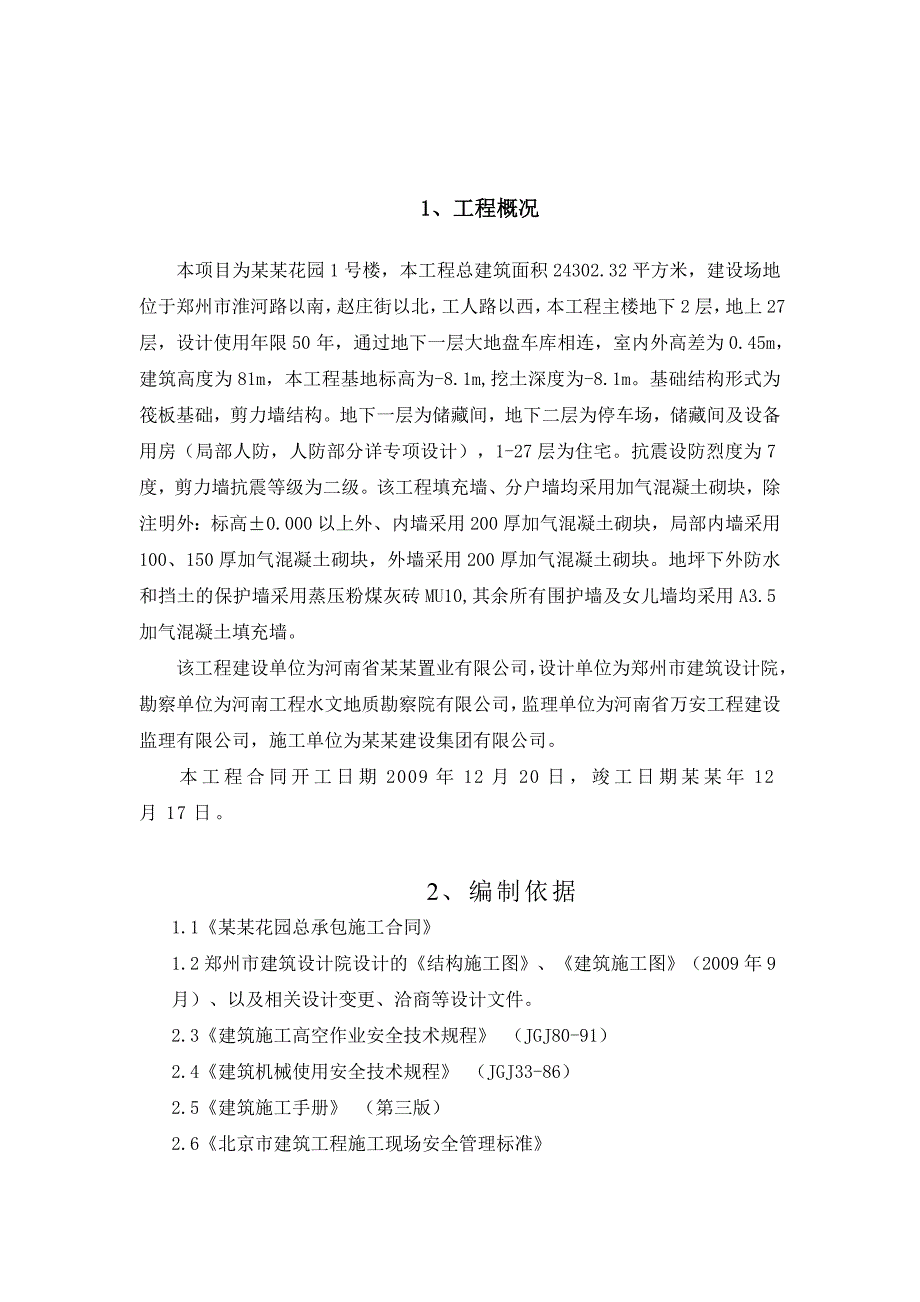

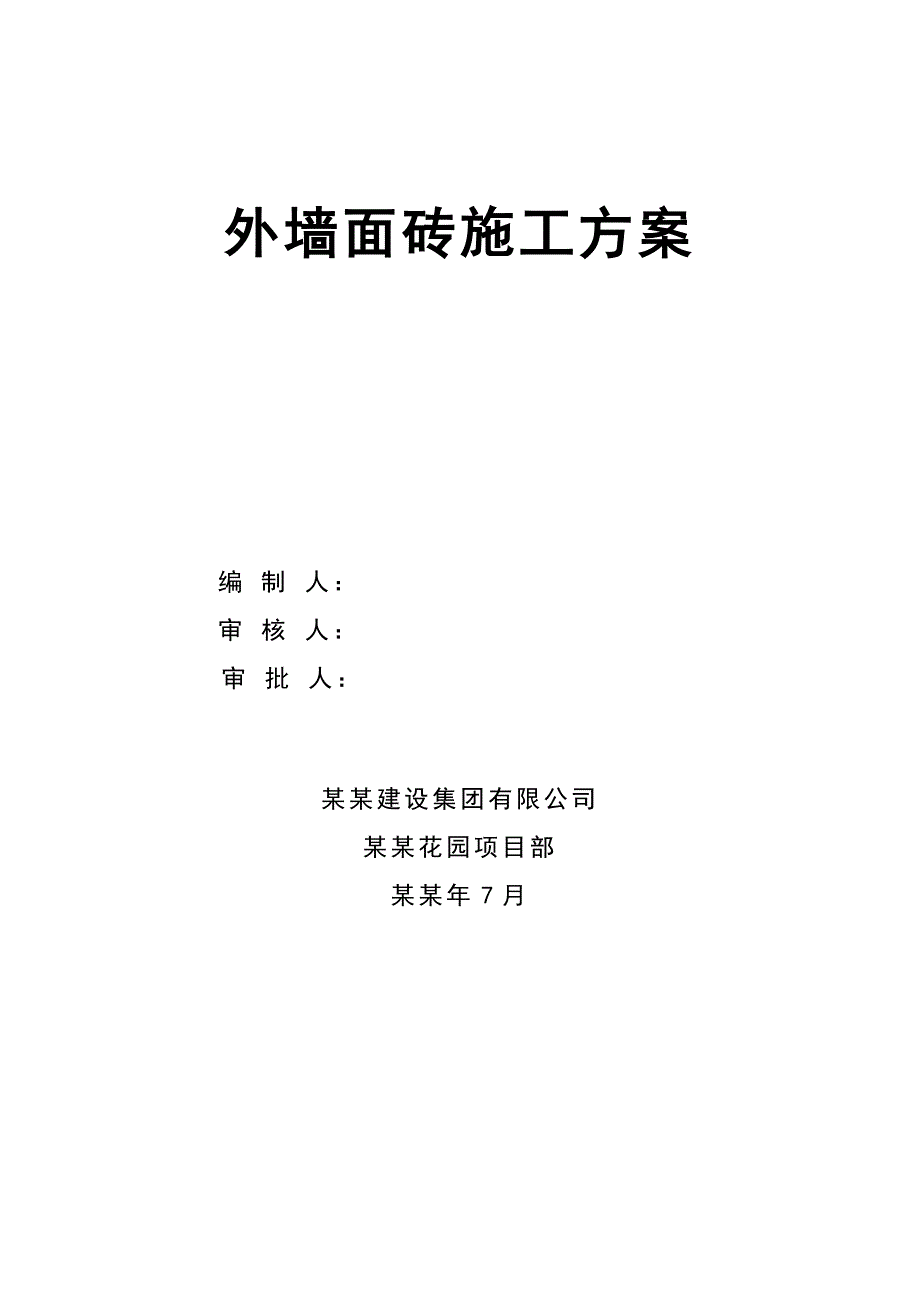

1、外墙面砖施工方案编 制 人：审 核 人：审 批 人：某某建设集团有限公司某某花园项目部某某年7月目 录1、工程概况.12、编制依据23、施工部署34、质量保证措施75、安全保证措施.136、成品保护措施.147、文明施工及环保要求151、工程概况本项目为某某花园1号楼，本工程总建筑面积24302.32平方米，建设场地位于郑州市淮河路以南，赵庄街以北，工人路以西，本工程主楼地下2层，地上27层，设计使用年限50年，通过地下一层大地盘车库相连，室内外高差为0.45m，建筑高度为81m，本工程基地标高为-8.1m,挖土深度为-8.1m。基础结构形式为筏板基础，剪力墙结构。地下一层为储藏间，地下二层为
2、停车场，储藏间及设备用房（局部人防，人防部分详专项设计），1-27层为住宅。抗震设防烈度为7度，剪力墙抗震等级为二级。该工程填充墙、分户墙均采用加气混凝土砌块，除注明外：标高0.000以上外、内墙采用200厚加气混凝土砌块，局部内墙采用100、150厚加气混凝土砌块，外墙采用200厚加气混凝土砌块。地坪下外防水和挡土的保护墙采用蒸压粉煤灰砖MU10,其余所有围护墙及女儿墙均采用A3.5加气混凝土填充墙。该工程建设单位为河南省某某置业有限公司，设计单位为郑州市建筑设计院，勘察单位为河南工程水文地质勘察院有限公司，监理单位为河南省万安工程建设监理有限公司，施工单位为某某建设集团有限公司。本工程合同
3、开工日期2009年12月20日，竣工日期某某年12月17日。 2、编制依据1.1某某花园总承包施工合同1.2郑州市建筑设计院设计的结构施工图、建筑施工图（2009年9月）、以及相关设计变更、洽商等设计文件。2.3建筑施工高空作业安全技术规程 （JGJ80-91）2.4建筑机械使用安全技术规程 （JGJ33-86）2.5建筑施工手册 （第三版）2.6北京市建筑工程施工现场安全管理标准2.7建筑装饰装修工程施工工艺标准2.8我国现行的安全生产、文明施工、环保及消防等有关规定2.9外墙饰面砖工程施工及验收规程（JGJ 126-2000）2.10建筑装饰装修工程质量验收规范（GB50210-2002）
4、2.11 建筑工程施工质量验收统一标准 GB50300-20013施工部署1组织机构（见表1） 表1 四劳动力安排序号岗位（工种）人数备注1施工班长22安全监督员1一名班长兼任3瓦工304抹灰工10收口及找平抹灰5小工6五施工进度计划见附表。六施工要求（一）材料要求 1水泥：采用P.C 32.5普通硅酸盐水泥，水泥必须有准用证明、出厂合格证。2砂：底灰采用中砂，用前筛过，贴面砖采用细砂。3勾缝材料：勾缝材料水泥加砂。4粘结剂：采用绿色环保型建筑胶和水泥。5面砖：生产厂家必须提供产品检验报告、出厂合格证等资料。施工前要根据规范及设计要求进行选砖：砖的品种、规格、颜色应均匀，必须是同一批号生产；砖
5、的表面平整、方正，厚度一致，不得有缺楞、掉角、断裂等缺陷。外墙面砖的吸水率不得大于6%（参见产品说明书）。面砖须进场复检（复检内容：尺寸“145mmX45mmX5mm”、表面质量、吸水率、抗冻性等），不得露天堆放，做到防水防雨。6面砖复检标准：尺寸允许偏差应符合表2的规定表2 基本尺寸允许偏差（mm）L1001.2边长L100L1501.5150L121.5表面质量应符合表3的规定表3 缺陷名称优等品一级品合格品缺陷、斑点、裂纹、落脏、棕眼、熔洞、釉缕、釉碰、釉泡、波纹、坯粉。距离砖面1M处目测，有可见缺陷的砖数不超过5%距离砖面2M处目测，有可见缺陷的砖数不超过5%距离砖面3M处目测，有可见
6、缺陷的砖数不超过5%色差距离砖面3M处目测不明显距离砖面4M处目测不明显距离砖面5M处目测不明显开裂不充许砖的最大允许变形应符合表4的规定表4 等级变形种类优等品（%）一级品（%）合格品（%）中心弯曲度0.500.801.00翘曲度0.801.001.20边曲度0.500.801.00直角度1.501.501.50注：表2-表4中涂阴影的项目为本工程所要求之质量标准（二）主要机具准备1垂直运输主要工具为双笼电梯。2小型施工机具、用具见下表：序号工具名称单位数量1手提电箱个42切割机台43照明灯盏84手推车辆105铁锹把66筛片片27砂浆桶个108水桶个109托灰板块3010托线板根3011八字
7、尺米20012铁锤把1013钎子把1014木抹子把3015塑料水管米100（三）施工作业条件1. 外墙装修脚手架应提前搭设并通过验收，其横竖杆及拉杆应离开墙面和门窗口角200mm。架子的步高要根据工人施工要求和安全操作规程确定。2. 阳台栏杆预留孔洞及雨落管处理、安装完毕；出墙构备件、设备施工完毕；门窗框要固定好，并用1：3水泥砂浆将缝隙堵塞严实。3. 墙面基层清理干净，脚手眼、窗台等应封砌的洞口封砌完毕。4. 根据设计要求先放线并做样板墙，确定施工工艺及操作要点并向施工人员做好技术交底工作。经质检部门鉴定合格后通知设计、甲方、监理进行验收，取得认可后再安排大面积施工。（四）操作工艺基层处理抹
8、底层砂浆贴灰饼吊垂直、套方、找规矩1工艺流程图面砖勾缝与擦洗镶贴面砖浸砖排砖弹分格线2.基层处理混凝土梁、柱表面用掺加界面剂的水泥浆甩毛。粘土空心砖墙用扫帚将面层上的粉尘扫净，浇水将墙浸湿。3.吊垂直、套方找规矩、贴灰饼首先将凸出在墙面的混凝土剔除，在墙面拐角处，用特制的大线锤与火烧丝吊垂直线。根据面砖的规格尺寸分层设点做灰饼（灰饼间距保持在1.6m1.8m），横线以楼层50水平基线交圈为控制线，竖向线则以四周大角和通天柱为基线控制。墙面根据各控制线要求保证大阳角全部为整砖。要注意找好突出檐口、腰线、窗台、雨棚等饰面的流水坡度和滴水线槽。4.抹底层砂浆基层不同材料（如混凝土柱、梁、粘土空心砖墙
9、等）交接处钉300mm宽钢板网，防止因砼与粘土墙吸水率不同，导致抹灰面开裂。分层抹基层1：3水泥砂浆，要求每层厚度控制在10mm内，在第一遍水泥砂浆抹好后，用扫帚扫毛。对抹灰厚度超过40mm要加钢板网。待第一遍六至七成干时，即可抹第二遍，随即用木杠刮平，木抹搓毛，终凝后浇水养护。5.弹线分格待基层灰六至七成干时即可按外墙面砖镶贴排板深化设计图要求进行分段分格弹线，要求设专门弹线小组负责外墙四边周圈的弹线工作，以确保纵线垂直，横线水平。6.排砖据大样图及墙面尺寸进行横向、竖向排砖以保证面砖缝隙均匀。要符合设计图纸要求，要求大面墙排整砖压向正确，面砖分格均匀，砖缝均匀，不得存在半块以下的非整砖，且
10、非整砖应排在次要部位并注意对称。女儿墙顶面面砖要平面压立面，以免向内渗水。如遇突出的卡件，应用整砖套割吻合，不得用非整块砖拼凑镶贴。特别注意：建筑物大阳角、窗边（窗上方留滴水檐）、门洞口（门洞口上方留滴水檐）都采用小海棠角。典型节点做法如下面几组详图所示：7.浸砖面砖在镶贴前应挑选、清扫干净，然后放入净清水中浸泡2h以上（注：浸泡时间按面砖产品说明书要求，因劈离砖吸水率高所以不得浸泡时间过长），取出待表面晾后方可使用。8.面砖镶贴本工程外墙镶贴胶粘剂采用北京利德凯科贸有限公司瓷砖粘结剂，这是一种浓缩型胶，使用时须按照产品说明进行稀释。施工中须根据本方案给出的配比值结合实际情况进行试配，严格控制
11、建筑胶的用量，节约成本。a。施工工艺（1） 稀释：先将LD-815加1.5倍水稀释，并搅拌均匀。（2） 配比：LD-815（稀释后）：水泥：砂=1：3：6（重量比）（3） 搅拌：将LD-815（稀释后）与水泥和砂子拌和均匀，调到适合施工的要求即可施工。（4） 挂砂浆：在面砖背面满铺粘结砂浆，再用侧面带齿抹子将砂浆刮成条沟状，即可镶贴面砖。（5） 注：拌和好的水泥胶浆应在1小时内用完，在此期间水泥胶浆过稠不好操作时，可适量加水搅拌均匀使用。b.胶粘剂用量的配比：以6mm厚粘结砂浆为每立方米用胶量为例：水泥1247.4kg：砂子1247.4kg:胶415.8kg以6mm厚粘结砂浆为每平方米用胶量为
12、例：水泥3.7422kg：砂子3.7422kg:胶1.6237kg c胶粘剂、水泥、砂子、水、砖用量的控制：为了保证产品质量和节约成本特制定材料定量领取制度专人负责专人管理制度。工作人员一天干多少工作量就领取当天的材料不得多领不得浪费材料（注：当天领的材料、当天的工作定量必须当天干完。）的如发现有材料浪费者要处以罚款。9.面砖勾缝外墙面砖粘贴应设伸缩缝隙。竖向伸缩可设在洞口两侧或与横墙、柱对应的部位；水平向伸缩可设在洞口上、下或与楼层对应处。伸缩缝采用柔性防水材料嵌缝。面砖接缝的宽度横缝应为812mm，坚缝应为812mm，不得采用密缝。缝深宜为3mm。面砖与石材勒角接缝25mm。I段在楼层标高处设置横向分仓缝；II段在楼层标高处设置横向分仓缝，在窗间墙中央设置竖向分仓缝。缝宽均为20 mm。对窗台、檐口、装饰线、雨篷、阳台和落水口等墙面凹凸部位，设置滴水槽。对面砖进行各项检查完毕后，用1：1水泥砂浆勾黑色缝，勾缝时先勾水平缝，再勾垂直缝，勾好后要求凹进面砖表面3mm。要求勾缝堵填密实，光滑，接头平直，色泽、深浅一致。面砖勾缝完毕，用布或棉丝蘸稀盐酸擦洗干净，确保表面无任何污迹。七质量控制施工允许偏差及检验方法项 目允许偏差（mm）检验方法
