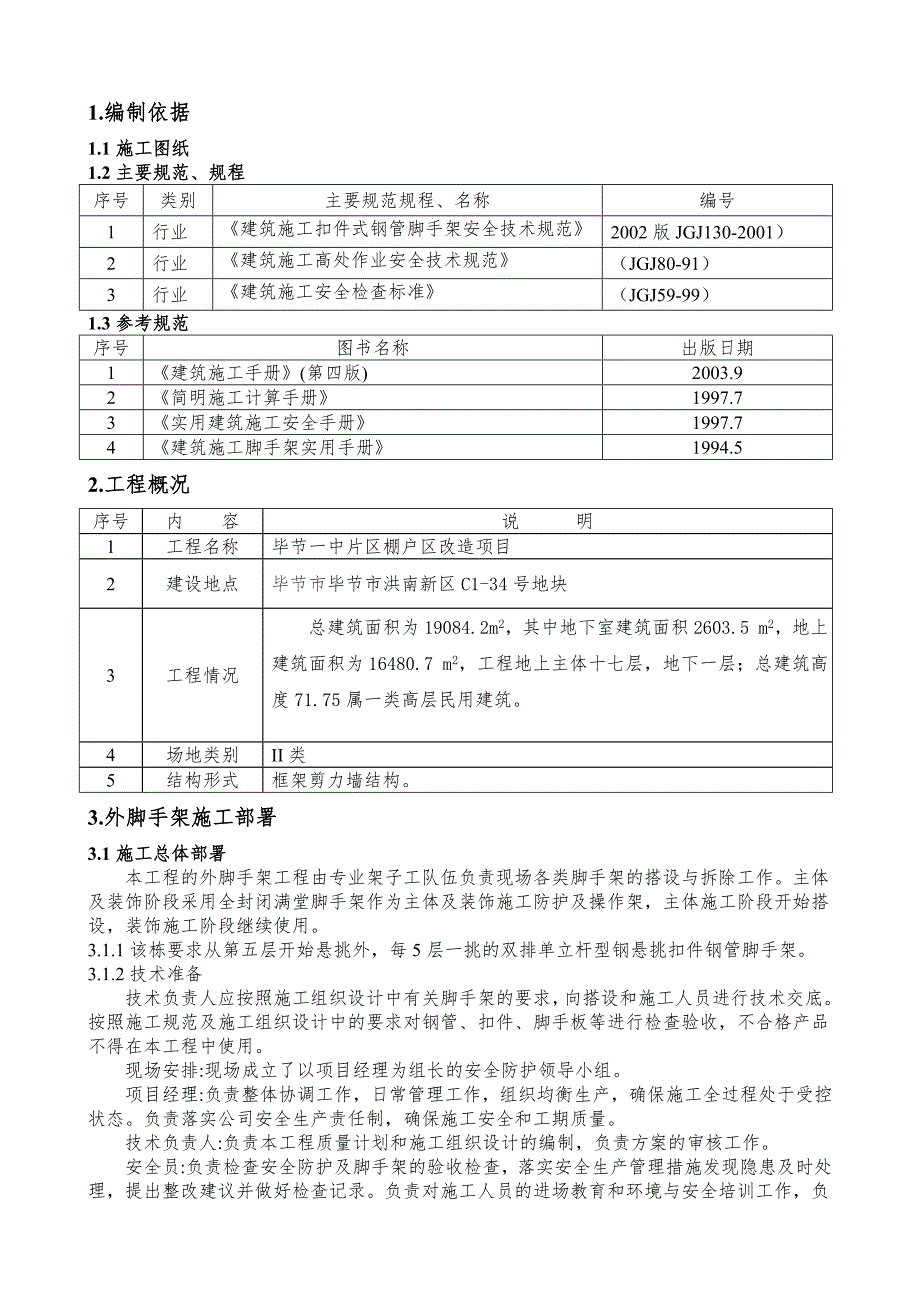

1、1.编制依据1.1施工图纸1.2主要规范、规程序号类别主要规范规程、名称编号1行业建筑施工扣件式钢管脚手架安全技术规范2002版JGJ130-2001）2行业建筑施工高处作业安全技术规范（JGJ80-91）3行业建筑施工安全检查标准（JGJ59-99）1.3参考规范序号图书名称出版日期1建筑施工手册(第四版)2003.92简明施工计算手册1997.73实用建筑施工安全手册1997.74建筑施工脚手架实用手册1994.52.工程概况序号内 容说 明1工程名称毕节一中片区棚户区改造项目2建设地点毕节市毕节市洪南新区C1-34号地块3工程情况总建筑面积为19084.2m2，其中地下室建筑面积2603
2、.5 m2，地上建筑面积为16480.7 m2，工程地上主体十七层，地下一层；总建筑高度71.75属一类高层民用建筑。4场地类别II类5结构形式框架剪力墙结构。3.外脚手架施工部署3.1施工总体部署本工程的外脚手架工程由专业架子工队伍负责现场各类脚手架的搭设与拆除工作。主体及装饰阶段采用全封闭满堂脚手架作为主体及装饰施工防护及操作架，主体施工阶段开始搭设，装饰施工阶段继续使用。3.1.1该栋要求从第五层开始悬挑外，每5层一挑的双排单立杆型钢悬挑扣件钢管脚手架。3.1.2技术准备技术负责人应按照施工组织设计中有关脚手架的要求，向搭设和施工人员进行技术交底。按照施工规范及施工组织设计中的要求对钢管
3、、扣件、脚手板等进行检查验收，不合格产品不得在本工程中使用。现场安排:现场成立了以项目经理为组长的安全防护领导小组。项目经理:负责整体协调工作，日常管理工作，组织均衡生产，确保施工全过程处于受控状态。负责落实公司安全生产责任制，确保施工安全和工期质量。技术负责人:负责本工程质量计划和施工组织设计的编制，负责方案的审核工作。安全员:负责检查安全防护及脚手架的验收检查，落实安全生产管理措施发现隐患及时处理，提出整改建议并做好检查记录。负责对施工人员的进场教育和环境与安全培训工作，负责检查特种作业人员持证上岗情况。技术员:负责本工程方案的编制及技术交底工作。4.材料要求a、普通部位:即没有突出墙体构
4、件的普通部位，采用4.5米长16#工字钢外挑长度根据型钢悬挑原则及其旁边构件外架情况进行悬挑。b、楼梯间部位:楼梯间部位采用在楼梯间休息平台上和上层楼板同标高位置墙体预埋整根横向工字钢，两边各突出外墙1.4米（即脚手架的排距+0.3架体距外墙的距离+0.1工字钢端部），楼梯间两边各按脚手架排距由楼梯间旁边楼板探出两根工字钢，以楼梯间横向工字钢及楼板为支座，在楼梯间横向工字钢外探出1.4米，作为外加支点。型钢环锚:采用一级钢20钢筋，砼浇注前根据悬挑架平面布置图，以主体结构轴线为基准，在安放的楼层楼板和墙板上测量、定位、标识出锚固预埋件安放位置；制作预埋钢筋卡环并焊接在楼板底层钢筋上，由技术负责

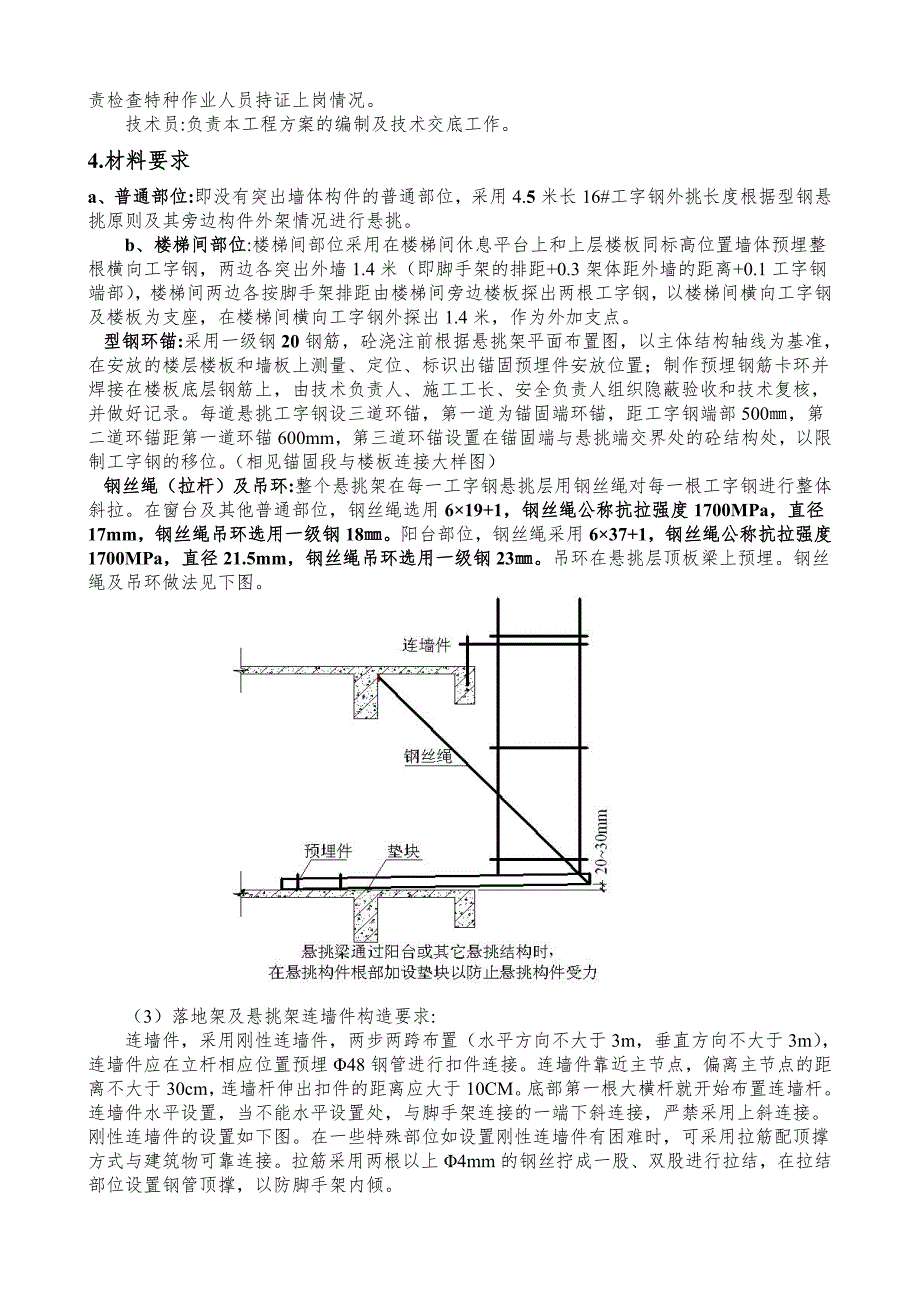

5、人、施工工长、安全负责人组织隐蔽验收和技术复核，并做好记录。每道悬挑工字钢设三道环锚，第一道为锚固端环锚，距工字钢端部500，第二道环锚距第一道环锚600mm，第三道环锚设置在锚固端与悬挑端交界处的砼结构处，以限制工字钢的移位。（相见锚固段与楼板连接大样图）钢丝绳（拉杆）及吊环:整个悬挑架在每一工字钢悬挑层用钢丝绳对每一根工字钢进行整体斜拉。在窗台及其他普通部位，钢丝绳选用619+1，钢丝绳公称抗拉强度1700MPa，直径17mm，钢丝绳吊环选用一级钢18。阳台部位，钢丝绳采用637+1，钢丝绳公称抗拉强度1700MPa，直径21.5mm，钢丝绳吊环选用一级钢23。吊环在悬挑层顶板梁上预埋。钢

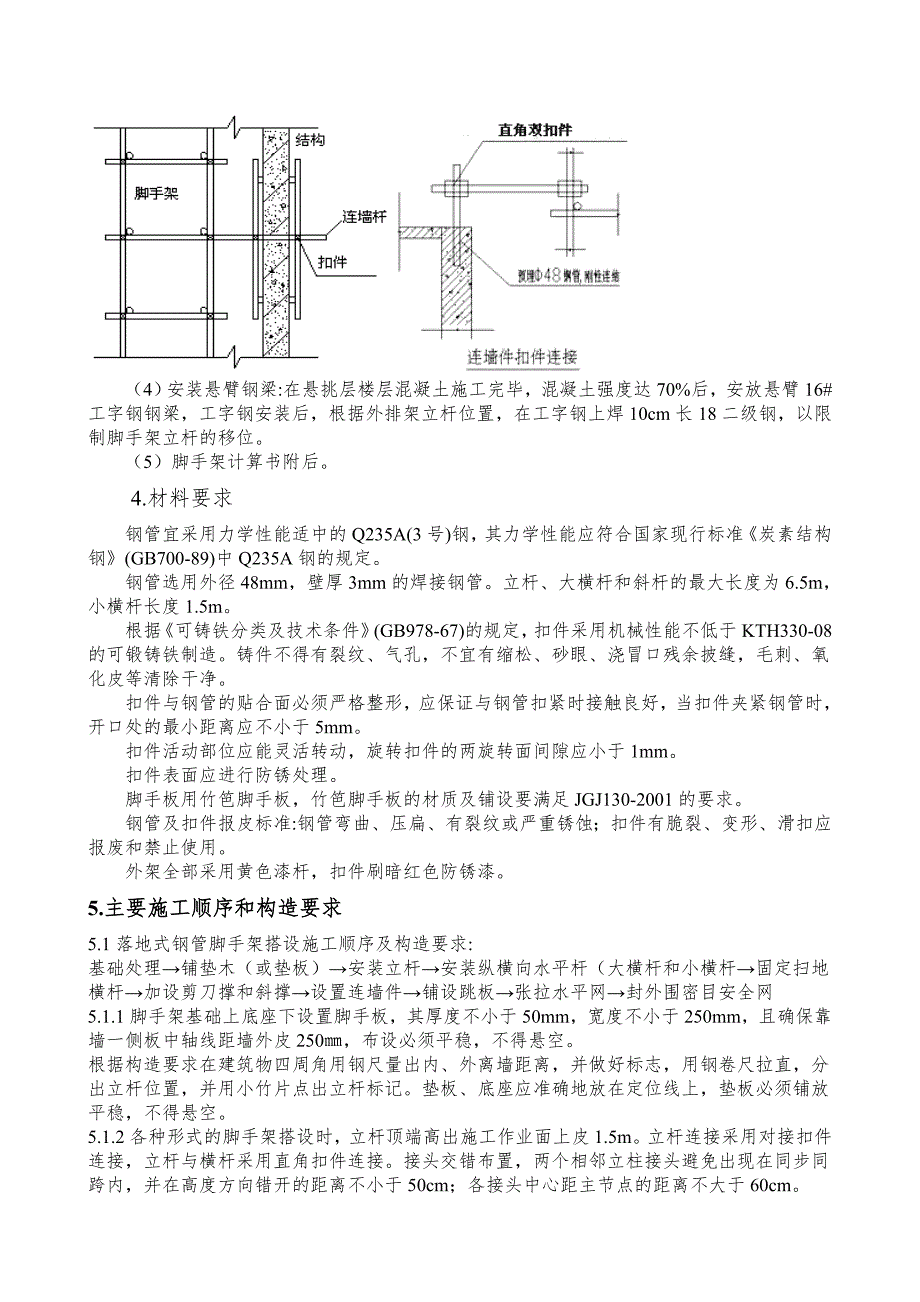

6、丝绳及吊环做法见下图。（3）落地架及悬挑架连墙件构造要求:连墙件，采用刚性连墙件，两步两跨布置（水平方向不大于3m，垂直方向不大于3m），连墙件应在立杆相应位置预埋48钢管进行扣件连接。连墙件靠近主节点，偏离主节点的距离不大于30cm，连墙杆伸出扣件的距离应大于10CM。底部第一根大横杆就开始布置连墙杆。连墙件水平设置，当不能水平设置处，与脚手架连接的一端下斜连接，严禁采用上斜连接。刚性连墙件的设置如下图。在一些特殊部位如设置刚性连墙件有困难时，可采用拉筋配顶撑方式与建筑物可靠连接。拉筋采用两根以上4mm的钢丝拧成一股、双股进行拉结，在拉结部位设置钢管顶撑，以防脚手架内倾。（4）安装悬臂钢梁:
7、在悬挑层楼层混凝土施工完毕，混凝土强度达70%后，安放悬臂16#工字钢钢梁，工字钢安装后，根据外排架立杆位置，在工字钢上焊10cm长18二级钢，以限制脚手架立杆的移位。（5）脚手架计算书附后。4.材料要求钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准炭素结构钢(GB700-89)中Q235A钢的规定。钢管选用外径48mm，壁厚3mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。根据可铸铁分类及技术条件(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛
8、刺、氧化皮等清除干净。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。扣件表面应进行防锈处理。脚手板用竹笆脚手板，竹笆脚手板的材质及铺设要满足JGJ130-2001的要求。钢管及扣件报皮标准:钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。外架全部采用黄色漆杆，扣件刷暗红色防锈漆。5.主要施工顺序和构造要求5.1落地式钢管脚手架搭设施工顺序及构造要求:基础处理铺垫木（或垫板）安装立杆安装纵横向水平杆（大横杆和小横杆固定扫地横杆加设剪刀撑和斜撑设置
9、连墙件铺设跳板张拉水平网封外围密目安全网5.1.1脚手架基础上底座下设置脚手板，其厚度不小于50mm，宽度不小于250mm，且确保靠墙一侧板中轴线距墙外皮250，布设必须平稳，不得悬空。根据构造要求在建筑物四周角用钢尺量出内、外离墙距离，并做好标志，用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。5.1.2各种形式的脚手架搭设时，立杆顶端高出施工作业面上皮1.5m。立杆连接采用对接扣件连接，立杆与横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离
10、不大于60cm。在搭设首层脚手架的过程中，沿四周每隔6m设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳固措施，直到连墙件搭设完毕后方拆除。双排架宜先立内立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。5.1.3大横杆:大横杆固定在小横杆上，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，并且在同一步内的大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不能在同步、同跨内。相邻接头
11、水平距离不小于50cm，各接头距立柱的距离不大于50cm。且各接头的中心距最近的主节点不能大于纵距的1/3。5.1.4小横杆:每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75cm小横杆伸出外排大横杆边缘距离不小于10cm ；伸出里排大横杆距结构外边缘15cm，上下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置，如上图示。5.1.5纵、横向扫地杆:纵向扫地杆采用直角扣件固定在距底座下
12、皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一个高度时，必须将高处的纵向扫地杆向底处至少两跨与立杆紧固。立杆下的2:8灰土的高低差不得大于1m ,靠斜坡上的立杆轴线到边坡的距离大于等于500。如图示: 5.1.6剪刀撑:本脚手架采用剪刀撑的方式，随立杆、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。随楼层的施工，按步距1500搭设纵向大横杆、横向小横杆，并在校正架体垂直度后，首先在外侧立面的两端各设置一道剪刀撑。斜杆与地面的倾向宜在4560之间。剪刀撑的杆件连接采用搭接，其搭接长度1米，并用不少于2个旋转扣件固定，剪刀撑应用旋转扣件固定在与
13、之相交的横向水平杆的伸出端或立杆上，旋转扣件中心至主节点的距离不宜大于150。5.1.7脚手板:脚手板采用厚度为50厚、宽度在250350、长度不小于3.5米的竹笆脚手板，在地下三层满铺脚手板。脚手板设置在3根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。 当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板要平铺、满铺、铺稳，接缝中设两根小横杆，杆距接缝的距离不得大于150。靠墙一侧的脚手板离外墙的距离不得大于15。拐角处两个方向的脚手板应重叠放置，防止出现空挡并确保跳上无探头板。脚手板的对接和搭接如图示: 5.1.8防护设施脚手架要满
14、挂全封闭式的密目安全网.密目网采用1.86.0m的规格，用网绳（铅丝）绑扎在大横杆处立杆里侧。作业层网应高于平台1.5m，并在作业下步架处设一道水平兜网。在架内高度3.6处设首层平网，施工层应设随层网。5.1.9卸荷措施由于本工程的落地脚手架搭设高度最高不超过35m，在保证整个架体稳定性的条件下，根据施工部位的不同，应随着外脚手架的施工进度，卸荷两次，卸荷按照脚手架的纵向间距每隔4跨（设置一道钢丝绳，钢丝绳采用直径12.5mm）。5.2. 悬挑式钢管脚手架施工及构造要求:5.2.1型钢悬臂式双排钢管脚手架搭设工艺流程:安放锚固预埋件安放型钢挑梁及固定竖立杆安扫地杆安第一步大横杆、小横杆拉接格栅
15、杆剪刀撑铺脚手板踢脚板挂密目安全网底部封顶向上循环。5.2.2型钢悬挑双排钢管脚手架搭设构造:同落地式双排钢管脚手架。5.3.脚手架拆除施工工艺拆架程序应遵守由上而下的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为:安全网栏杆脚手板剪刀撑小横杆大横杆立杆。拆除脚手架时，不准分立面拆除架或在上下两步同时进行拆架。做到一步架一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆同步下降，严禁先将连墙件整层或数导以拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后架体的稳定性不得被坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳，当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭设临时抛撑加固，后拆
