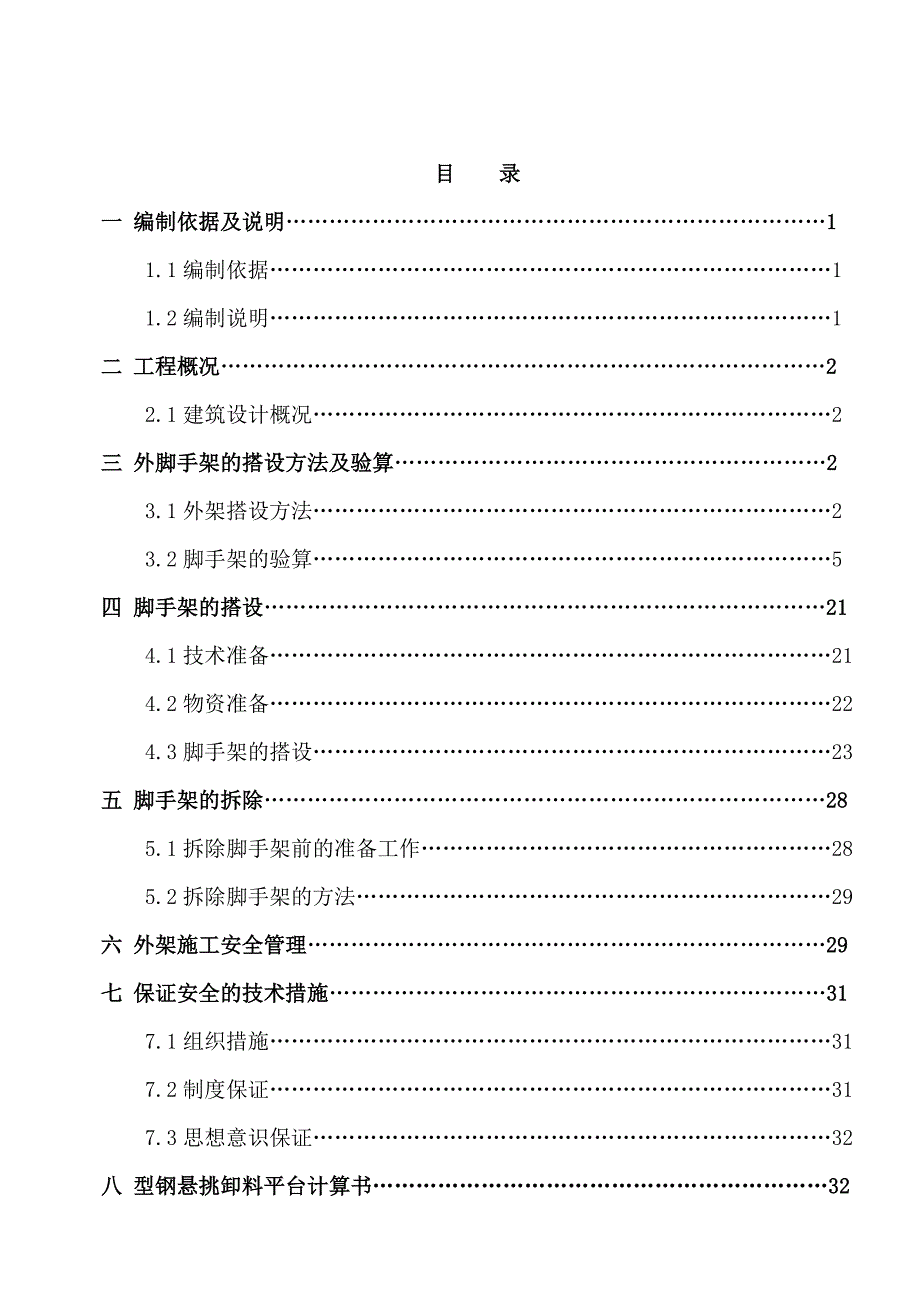

1、目 录一 编制依据及说明11.1编制依据11.2编制说明1二 工程概况22.1建筑设计概况2三 外脚手架的搭设方法及验算23.1外架搭设方法23.2脚手架的验算5四 脚手架的搭设214.1技术准备214.2物资准备224.3脚手架的搭设23五 脚手架的拆除285.1拆除脚手架前的准备工作285.2拆除脚手架的方法29六 外架施工安全管理29七 保证安全的技术措施317.1组织措施317.2制度保证317.3思想意识保证32八 型钢悬挑卸料平台计算书328.1参数信息328.2次梁的验算348.3主梁的验算368.4钢丝拉绳的内力验算428.5钢丝拉绳的强度验算438.6钢丝拉绳拉环的强度验算4

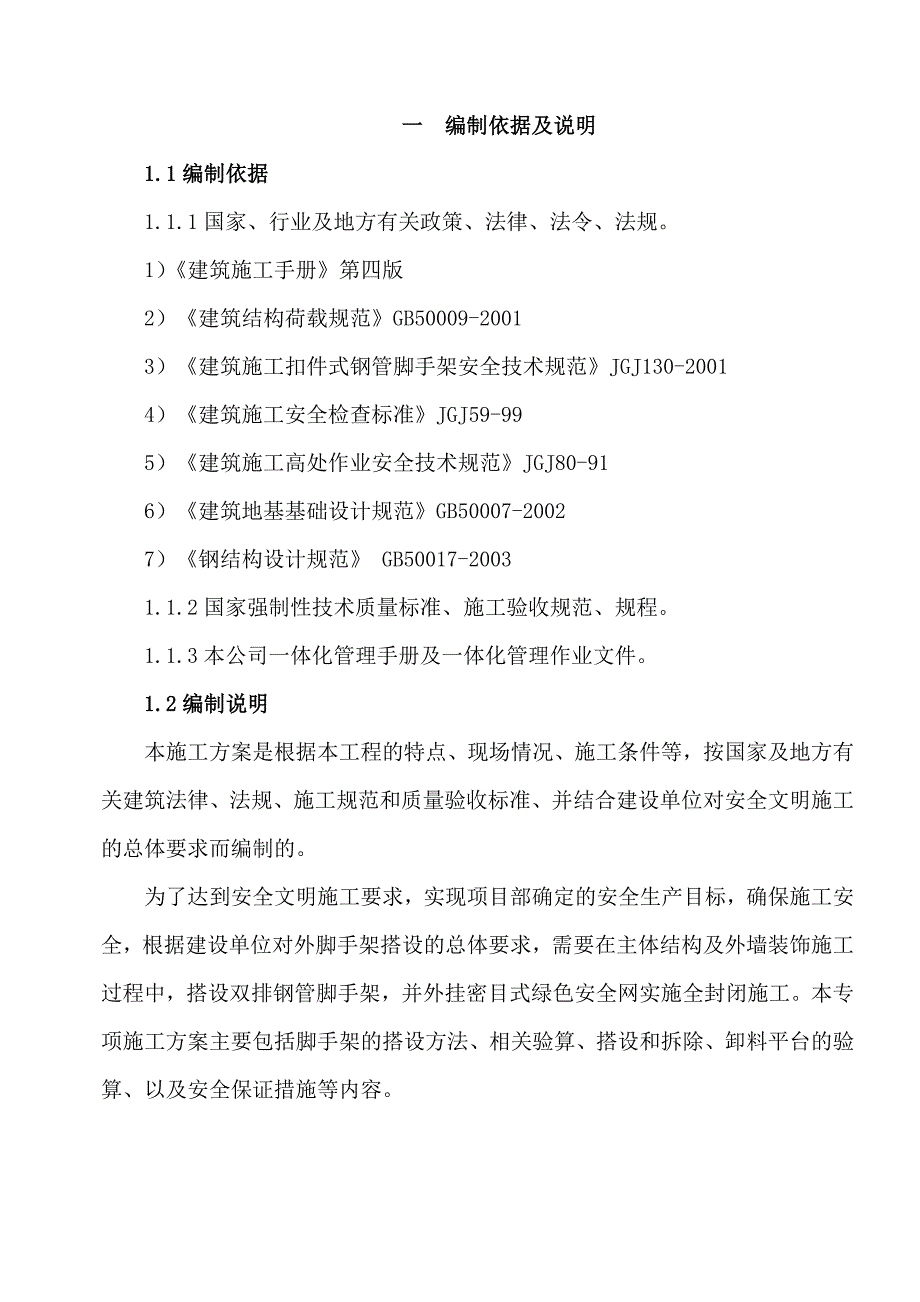

2、38.7操作平台安全要求44一 编制依据及说明1.1编制依据1.1.1国家、行业及地方有关政策、法律、法令、法规。1）建筑施工手册第四版2）建筑结构荷载规范GB50009-20013）建筑施工扣件式钢管脚手架安全技术规范JGJ130-20014）建筑施工安全检查标准JGJ59-995）建筑施工高处作业安全技术规范JGJ80-916）建筑地基基础设计规范GB50007-20027）钢结构设计规范 GB50017-20031.1.2国家强制性技术质量标准、施工验收规范、规程。1.1.3本公司一体化管理手册及一体化管理作业文件。1.2编制说明本施工方案是根据本工程的特点、现场情况、施工条件等，按国家
3、及地方有关建筑法律、法规、施工规范和质量验收标准、并结合建设单位对安全文明施工的总体要求而编制的。为了达到安全文明施工要求，实现项目部确定的安全生产目标，确保施工安全，根据建设单位对外脚手架搭设的总体要求，需要在主体结构及外墙装饰施工过程中，搭设双排钢管脚手架，并外挂密目式绿色安全网实施全封闭施工。本专项施工方案主要包括脚手架的搭设方法、相关验算、搭设和拆除、卸料平台的验算、以及安全保证措施等内容。二 工程概况工程名称水岸花都云景工程地点德阳市蒙山街西侧建设单位德阳市中亚房地产有限公司设计单位四川宏基原创建筑设计有限公司地质勘察单位德阳地质勘察研究院施工单位重庆渝康建设（集团）有限公司质量目标
4、“合格”场地类别II类抗震重要性乙类结构类型剪力墙结构，局部框架结构层数17层21层25层抗震设防烈度七度耐火等级二级屋面防水等级II级结构安全等级二级建筑面积79092.14m2建筑高度最大高度77.1m2.1建筑设计概况1#、2#楼为17+1层塔式住宅楼，建筑高度53.1 m；3#楼为21+1层塔式住宅楼，建筑高度77.1 m；4#楼为21+1层塔式住宅楼，建筑高度65.1 m；5#、6#楼为25+1层塔式住宅楼，建筑高度77.1m；12层均为商业用房三 外脚手架的搭设方法及验算3.1外架搭设方法三层以下：采用双排落地式外脚手架，在三层以上楼面悬挑型钢搭设双排脚手架。1#、2#楼每七层一挑
5、，共挑两次即：第四层楼面和第十一层楼面。在第五层、第九、第十二层、第十七层共四次用钢丝绳卸荷。3#、4#楼每七层一挑，共挑三次即：第四层楼面、第十一层楼面和第十八层楼面。在第五层、第九层、第十二层、第十六层、第十九层共五次用钢丝绳卸荷。5#、6#楼每八层一挑，共挑三次即：第四层楼面、第十二层楼面、第二十层楼面。在第五层、第九、第十三层、第十七层、第二十一层、第二十五层共六次用钢丝绳卸荷。脚手架外侧满挂密目安全网，实行全封闭施工。里排立杆距主墙面300mm，立杆横距按照800mm进行搭设，纵距取1500mm，步距1800mm，外侧面水平杆步距为900mm。扫地杆距挑梁不大于200mm，架体立杆顶
6、端高出女儿墙不小于1500mm。连墙件采用预埋钢管的附墙连接方式，按两步三跨（竖向按 3.6米、横向按4.5米）进行设置。架体外满挂密目式安全网，架体底部及中间每间隔10m满铺一层脚手板，外架与墙体之间的空隙铺脚手板，首层脚手板与楼层之间空隙用模板斜向封闭，并随楼层铺设水平临时安全防护网。3.2脚手架的验算3.2.1参数信息:1.脚手架参数双排脚手架搭设高度为 24 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.8m，立杆的步距为1.8 m；内排架距离墙长度为0.30 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.25； 横杆与立杆连
7、接方式为单扣件；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处四川德阳市，基本风压0.3 kN/m2；风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.214；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0
8、.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.4m，建筑物内锚固段长度 1.6 m。锚固压点压环钢筋直径(mm):16.00；楼板混凝土标号:C20；普通型钢悬挑脚手架参数表一、基本参数立杆横向间距或排距lb(m)0.8立杆步距h(m)1.8立杆纵向间距或跨距la(m)1.5脚手架计算高度H(m)24双立杆计算方法不设置双立杆钢丝绳卸荷设置否钢丝绳卸荷设置否大小横杆布置方式小横杆在上搭接在大横杆上的小横杆根数2计算脚手架配件用量否钢管类型48 3.25脚手架排数双排脚手架横杆与立
9、杆连接方式单扣件扣件抗滑承载力系数0.75一般楼层高度(m)3连墙件布置方式二步三跨连墙件连接方式扣件连接二、荷载参数施工均布荷载(kN/m2)3脚手架用途结构脚手架省份四川地区德阳市连墙件风荷载高度变化系数z0.92架底部风荷载高度变化系数z0.74基本风压Wo(kN/m2)0.3风压周期50年一遇风荷载体型系数s0.214脚手板自重(kN/m2)0.3栏杆挡脚板自重(kN/m)0.15每米立杆承受的结构自重(kN/m)0.1248安全设施与安全网自重(kN/m2)0.005脚手板类别竹笆片脚手板栏杆挡板类别木脚手板挡板脚手板铺设总层数4同时施工层数2立杆稳定考虑风荷载是三、水平支撑梁支撑梁
10、连接方式型钢平铺在楼面上建筑物内锚固长度t(m)1.6建筑物外悬挑长度m(m)1.4钢梁型号16号工字钢楼板混凝土强度等级C20锚固压点方式压环钢筋直径(mm)16截面积(cm2)26.1截面惯性矩I(cm4)1130钢材强度设计值(N/mm2)215截面模量(抵抗矩)W(cm3)141弹性模量E(N/mm2)四、支杆与拉绳第一道支撑与墙的距离(m)1.2支撑数量1上部钢绳布置方式布置钢绳布置方式共点与墙支点距离(m)3.3计算方式支点法钢丝绳型号619钢丝绳公称抗拉强度(N/mm2)1700钢丝绳直径(mm)14钢丝绳安全系数K6下部支杆布置方式不布置支杆内排架距离墙长度a(m)0.36.拉
11、绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.300；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面钢丝绳拉结点距离建筑物 1.2 m。3.2.2小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.036 kN/m ；脚手板的荷载标准值: P2= 0.31.5/3=0.15 kN/m ；活荷载标准值: Q=31.5/3=1.5 kN/m；荷载的计算值: q=1.20.036+1.20.15+1.41.5 = 2.323 kN/m； 小
12、横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: Mqmax = ql2/8最大弯矩 Mqmax =2.3230.82/8 = 0.186 kNm；最大应力计算值 = Mqmax/W =38.799 N/mm2；小横杆的最大弯曲应力 =38.799 N/mm2 小于 小横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.036+0.15+1.5 = 1.686 kN/m ； qmax = 5ql4/384EI最大挠度 = 5.01.6868004/(3842.06105)=0.38 mm；小横杆的最大挠度 0.38 mm 小于 小横杆的最大容许挠度
