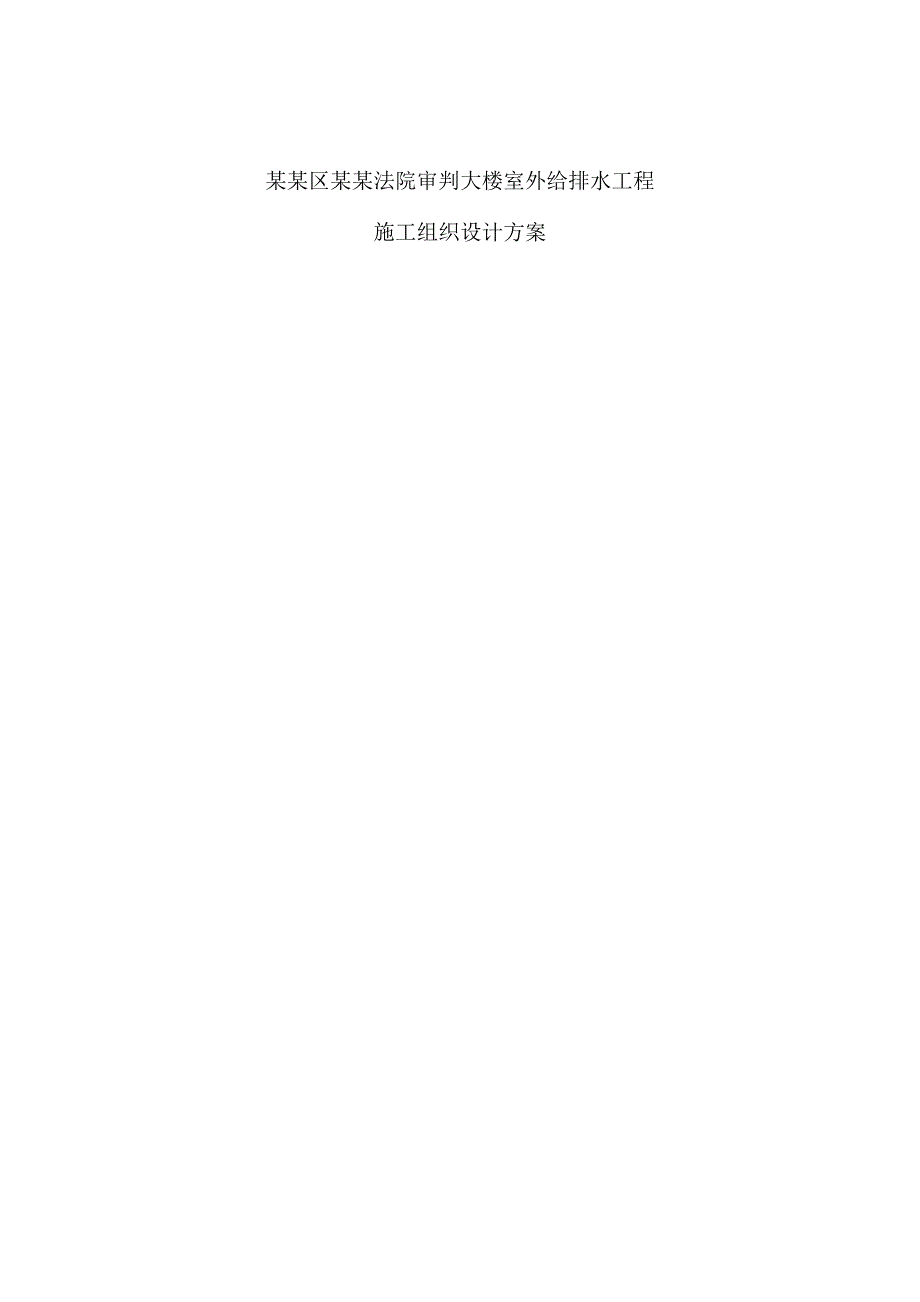

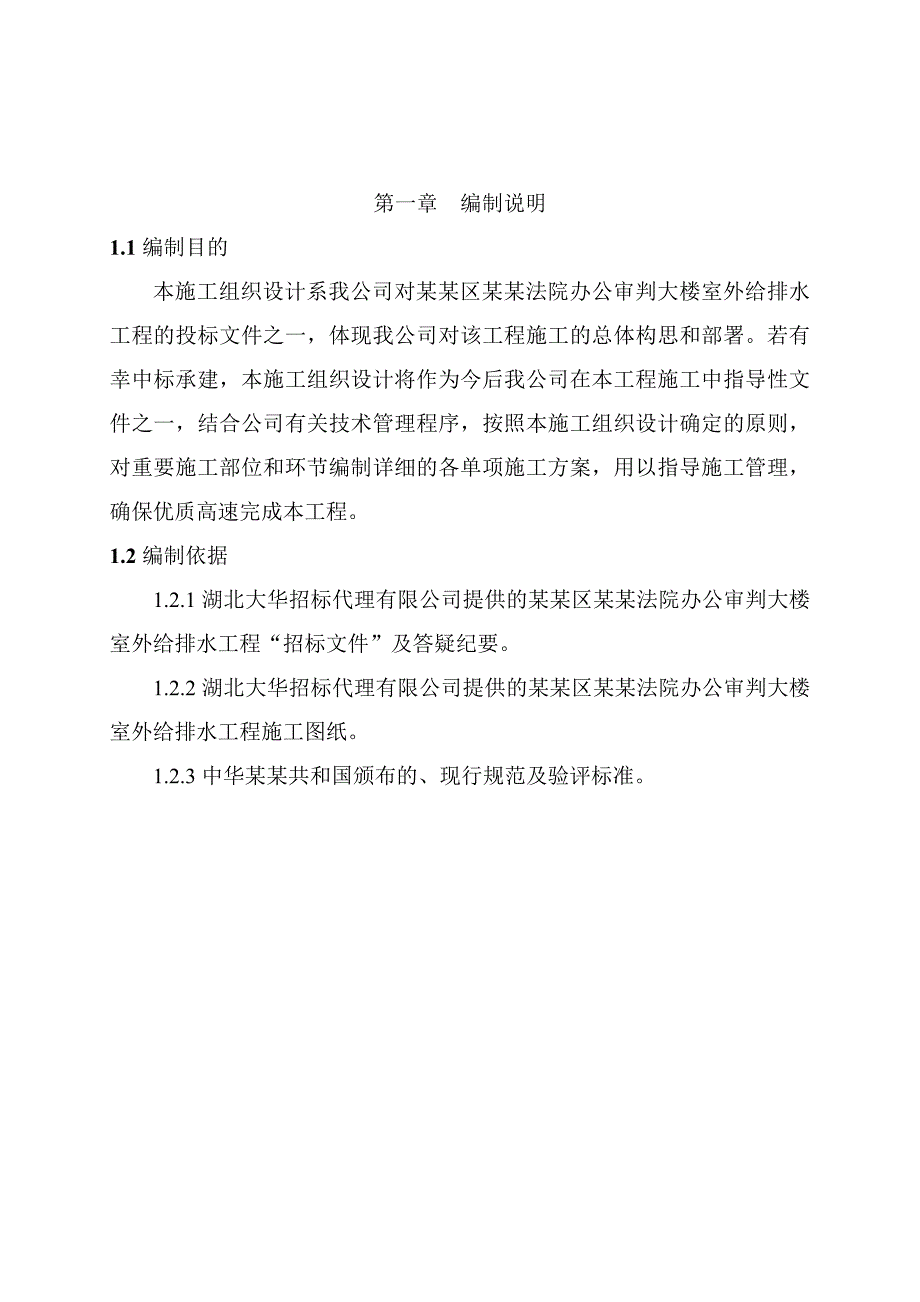

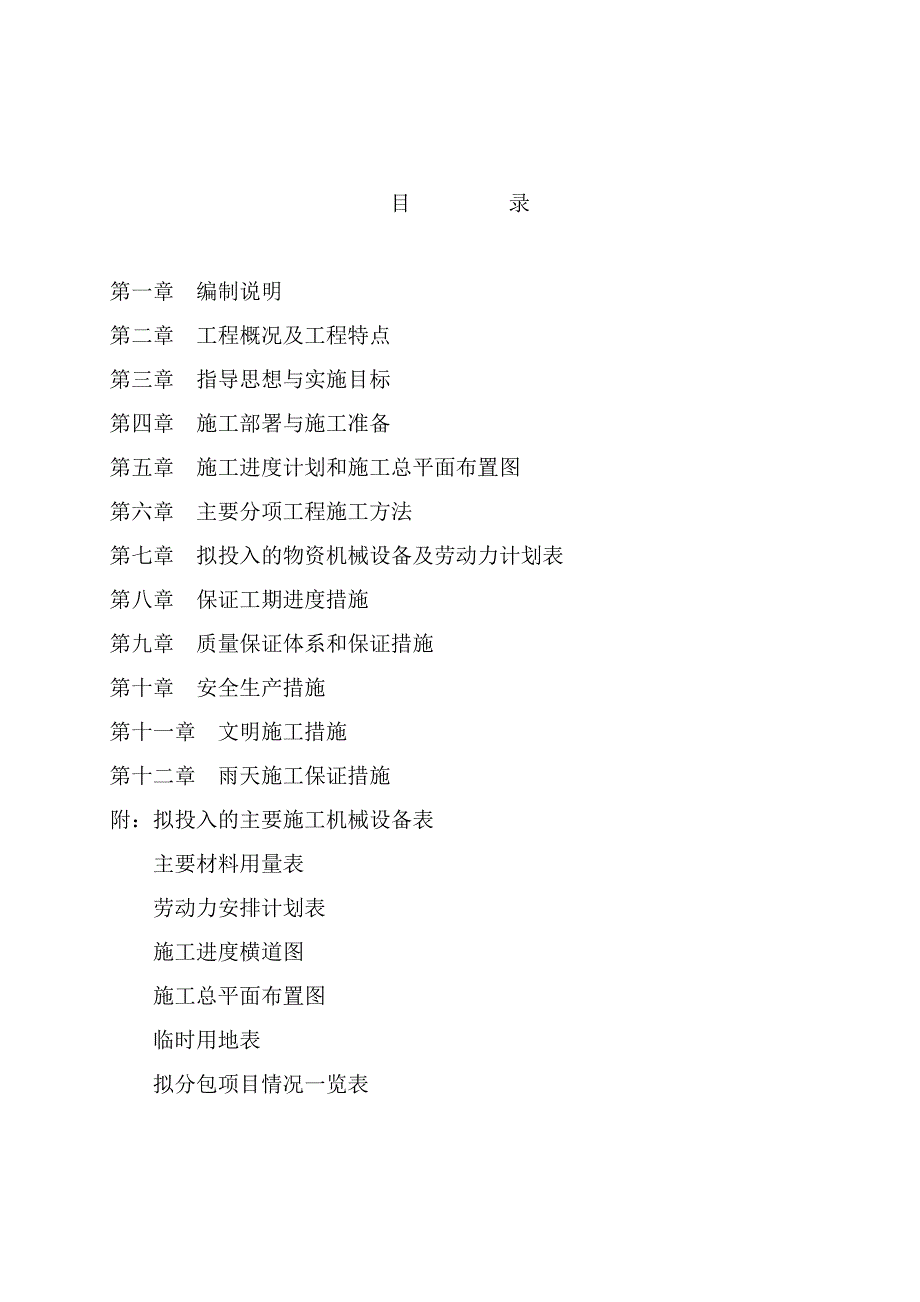

1、某某区某某法院审判大楼室外给排水工程施工组织设计方案目 录第一章 编制说明第二章 工程概况及工程特点第三章 指导思想与实施目标第四章 施工部署与施工准备第五章 施工进度计划和施工总平面布置图第六章 主要分项工程施工方法第七章 拟投入的物资机械设备及劳动力计划表第八章 保证工期进度措施第九章 质量保证体系和保证措施第十章 安全生产措施第十一章 文明施工措施第十二章 雨天施工保证措施附：拟投入的主要施工机械设备表主要材料用量表劳动力安排计划表施工进度横道图施工总平面布置图临时用地表拟分包项目情况一览表第一章 编制说明1.1编制目的本施工组织设计系我公司对某某区某某法院办公审判大楼室外给排水工程的投
2、标文件之一，体现我公司对该工程施工的总体构思和部署。若有幸中标承建，本施工组织设计将作为今后我公司在本工程施工中指导性文件之一，结合公司有关技术管理程序，按照本施工组织设计确定的原则，对重要施工部位和环节编制详细的各单项施工方案，用以指导施工管理，确保优质高速完成本工程。1.2编制依据1.2.1湖北大华招标代理有限公司提供的某某区某某法院办公审判大楼室外给排水工程“招标文件”及答疑纪要。1.2.2湖北大华招标代理有限公司提供的某某区某某法院办公审判大楼室外给排水工程施工图纸。1.2.3中华某某共和国颁布的、现行规范及验评标准。第二章 工程概况及工程特点2.1工程概况工程名称：某某区某某法院办公
3、审判大楼室外给排水工程工程地点：某某市某某区某某法院施工内容：某某市某某区某某法院办公审判大楼室外给排水管道敷设，雨水井、污水井及化粪池的施工，室外消火栓的施工。2.2工程特点2.2.1本工程排水管、雨水管采用砼管，其埋设深度为0.7m1.1m，其接口形式为钢丝网水泥砂浆平接，垫层为100厚中粗砂垫层，管基为120砼带形基础，其砼标号为C15。2.2.2本工程给水管采用钢塑复合管，其埋设深度为0.4m0.9m，其管径为DN50DN150。当管径大于ND70时，其连接采用沟槽式连接，当管径小于DN70时，其连接采用丝接。室外消火栓管道采用热镀锌钢管，采用丝接或法兰连接，当采用法兰连接时需二次镀锌
4、，其埋地部分需刷防锈漆后，再面涂石油沥青防腐。2.2.3压力管道穿过马路时，应装套管或做管沟，低洼处选用平篦式双篦雨水口，沟边选用边沟式单篦式单篦雨水口，雨水口做法详国标S235，雨水口间距为2550米，串联雨水口不超过3个，连接管长度不超过25m，雨水窨井均为1000，做法按国标025515进行施工，下游管道与上游管道在检查井内连接采用管顶平接式水面平接，检查井底设流槽。2.2.4化粪池做法采用国标92S213（三），井盖详97S501化粪池前污水窨井为700，池后为1000，做法详02S5515。2.2.5所有管沟和检查井应做防水，做法详98ZJ311，检查井做法详982S001，室外消火
5、栓采用SS100/65651.0地上式消火栓，施工时按国标01S201进行。第三章 指导思想与实施目标3.1指导思想充分发挥本公司的综合实力和整体优势，与业主、监理保持良好协作，以质量为中心，进一步强化管理，严格按照设计图纸和施工验收规范优质高速组织施工，向业主提供放心、满意的产品。3.2实施目标3.2.1质量目标：合格3.2.2工期目标：56日历天为满足业主的期望，根据本公司的实力和一贯“尽最大努力满足用户需求”的传统作风，我公司在人员组织、施工工艺、设备投入、材料供应等方面精心布置，不惜一切代价，在56天内完成合同中所规定的全部工程量。3.2.3安全生产目标：完善安全措施，提高安全意识，杜
6、绝死亡和重伤事故发生，月工伤频率控制在1.5以下。 按规范要求达到施工现场标准化工程标准，争创市级安全优良项目。3.2.4文明施工管理目标为保持施工现场周围安静、清洁的环境，在确保工程质量和工期的前提下，增强现场全体员工环保意识和合理安排各工序作业时间，在确保工程质量和工期的前提下，树立现场全体员工环保意识，自觉保护已有设施，最大限度减少因施工而对环境造成的污染，并设专人打扫清洁，做到物流有序、施工顺畅、文明施工。3.2.4项目管理目标：全面贯彻ISO9000：2000质量管理和质量保证标准，建立完善的质量保证体系；对施工全过程中与质量有关的全部职能活动进行管理和控制，使全体管理人员和员工按各
7、自的质量职责承担其相应的质量责任；对特殊、关键部位和过程设置质量控制点，消除不合格品，提供满足业主动需求的产品。第四章 施工部署与施工准备4.1项目管理机构人员及劳动力的选定4.1.1成立某某区某某法院办公审判大楼室外给排水工程项目部，由公司直接参与协调管理，保证优质高速地完成本工程。4.1.2根据本工程的实际情况，通过考察指定优秀的专业工程队进驻本现场；在进入工作状态前认真组织和做好各项技术、安全、质量要求等方面的交底，使之能充分领会，很好地完成各自承担的专业施工项目。4.2工程施工段的划分由于本工程施工区域较大，能够给机械设备及施工人员提供足够的操作空间，本着施工段相互影响不大，具有一定独
8、立性的要求，将本工程划分为二个施工段，在施工段相交的地方，在施工过程中相互配合、尽量不影响各自进度。4.3施工段主要分项施工工序的确定 施工准备土方开挖埋设管道闭水试验管道试压回填土方化粪池施工验收。4.4主要分项施工方法的确定 在保证质量又加快施工进度的前提下，力争做到经济、合理、适用。本工程突出特点是工程量较大且工期紧，故在确定主要工序施工方法时，如何加快施工进度是首要考虑的因素之一。4.4.1土方开挖 采用机械开挖、人工配合的方式。4.4.2钢筋工程钢筋均现场加工，挂牌对号施工。4.4.3模板工程采用木模板，钢支撑方式施工。4.4.4混凝土工程 采用集中搅拌混凝土，用小型农用车或自卸汽车
9、运到浇混凝土地点。4.4.5钢筋混凝土管道的安装在管道施工前，要按设计要求预制符合要求的各类管道，在管道敷设时应控制混凝土管基的质量，同时在施工中每完成一个检查井立即检查管道的线型和高程，对管道的各类接口要严格控制确保内表面光滑，经监理方验收合格后回填。4.4.6给水及消防管道的安装钢塑复合管及镀锌钢管出厂时，应有产品合格证及使用说明书，管道外壁上应有生产日期、批号、商标、产品性能等标记，其外壁应无裂痕、明显划痕等不良缺陷，内壁应光滑、无斑点，安装时应按设计要求进行埋设，安装完后应对其进行试压和冲洗。4.5注意事项4.5.1土方开挖施工前，应查明沿线所有地下设施，必要时需开探槽，并做好现有设施
10、的保护工作，凡在施工中破坏现状的过街涵管、道路，施工完后恢复原状。4.5.2基坑开挖时严格控制基坑底部高程，不得超挖和扰动原状土，如需超挖，必须用级配砂石或低标号混凝土填充，而且尽量保证管涵基础在干作业条件下施工。4.5.3在不均匀和胀缩性的土层开挖时，尽可能减少暴露时间，防止边坡失稳，同时在开挖深度较大时，应采取边坡支户措施，附近不宜堆放弃土和建筑材料。4.5.4所有弃土运至指定地点。防止坑壁坍塌。4.6主要施工机械的选择4.6.1土方机械选择反铲挖掘机2台、自卸汽车6台、机械夯4台。4.6.2混凝土及砂浆机械混凝土搅拌机具选择采用2台JTY500型搅拌机，混凝土集中搅拌，砂浆搅拌机械选用4
11、台UJ3245合灰机。混凝土运输设备选用6台小型农用车。4.6.3其它机械（详见拟投入本工程主要机械设备表）4.7现场环境交通准备4.7.1根据施工段要求，完成搅拌站的建立，接通水源、电源。4.7.2根据本工程施工线路及工段划分的安排，施工段按照相应集中、交通方便的原则搭设临时工棚作为工程队临时生活区。4.8技术准备技术准备工作的充分完善与否，直接影响到工程的质量与工期，因此做好前期各项技术准备工作十分重要，而且只有做好前期各项技术准备工作，才能确保质量与工期。前期的技术准备工作主要有如下几个方面：4.8.1设计交底与深化施工组织设计 图纸是施工的主要依据，技术人员认真熟悉图纸，由业主组织设计
12、交底，使现场技术人员充分领会设计意图。并在此基础上加强对施工组织设计的深化细化理解，编制各工序、工种的作业设计和技术交底并落实到施工的工长和作业队伍及班组。掌握水准点标高，轴线控制点，地下原有管道及障碍物等资料。4.8.2建立测量控制网 根据业主给施工单位的水平座标和水准点（桩），建立适合本工程施工的测量定位网络和标高控制网络，其中重要的控制座标要做成相对永久性的座标点。4.8.3做好各类原材料的检验工作 用于本工程的各种原材料均由试验员按有关规定送公司技术部进行检验，合格后用于工程。4.8.4做好前期各类技术交底工作为了确保本工程的优质、高速、安全、低耗，技术人员先分级作好技术交底工作，交底
13、的内容包括本工程的结构和构造情况，特别是在结构施工难度较大的地方，以及场内水平座标、高程的控制情况。施工组织设计的主要内容和对本工程的总体部署。各工种各工序的作业设计交底、本工程应注意的安全。文明施工和周围的环境情况，分层分项交底最后落实到责任工长和操作工人头上。4.9材料准备4.9.1在每道工序前十天向监理工程师提交分批量入场计划，使监理工程师有充分的时间进行材料的入场检验工作。4.9.2各类工程用料及施工用料按计划落实，根据进度需要分批组织进场，堆放在施工现场指定处。4.10机具准备按机具准备计划及工程进度的需要，将各类施工机具分批组织进场并在指定地点安装或存放备用（要有适当提前量）。4.
14、11劳动力准备根据本工程特点先行对各专业施工队伍予以考察，确定后组织培训和进行交底。按施工进度计划及各工序的专业特点分别组织进场。4.12各项资源需用量计划4.12.1施工用水电量混凝土拌合站DN100水源，200KVA电源。4.12.2主要机械设备需要量计划（详见拟投入本工程主要机械设备表）4.12.3主要劳动力需要计划（详见劳动力计划表）第五章 施工进度计划和施工总平面布置图5.1总体施工进度安排鉴于本工程的实际情况，本施工组织设计中暂时按三个工程队分段施工，按总体分项工程安排进度总计划，实际施工中将根据具体情况制定月进度计划，在施工中随时进行调整，在56天内完成合同规定的全部工程量。计划
15、开工日期：2005年4月8日计划完工日期：2005年6月3日工程施工中，项目经理部将采用以“大滚动、小流水，动态管理”为基本特点的分级管理的模式，建立预警系统，确保计划按里程碑要求准点实现。5.2各分项工程施工进度计划按总体分项工程安排的总进度计划详见施工进度计划横道图（附后）。5.3施工现场搅拌场的布置根据现场情况租用一大块场地，设置JDY500型搅拌站、场内道路铺碎石、石屑压实；场内设30平方米钢筋加工工棚和40平方米钢筋堆场，200平方米的砂石料堆场；砖木结构工棚考虑满足60人的住宿和80人的食堂；另外设置水泥库一座。具体布置见施工总平面布置图（附后）5.4施工现场平面布置沿线管涵放线后，施工地段每边占道不少于2M，周边用定制的钢板围护，
