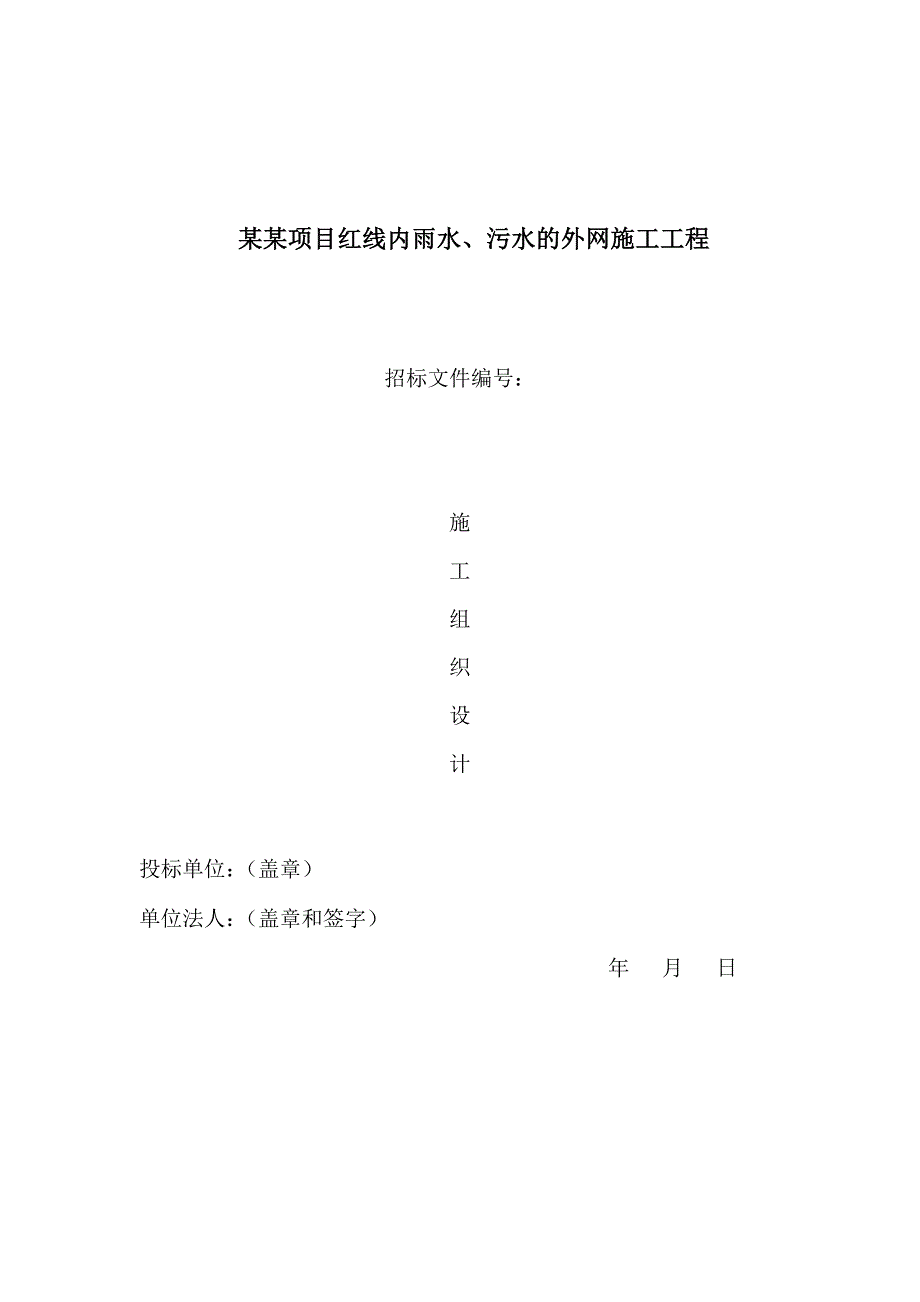

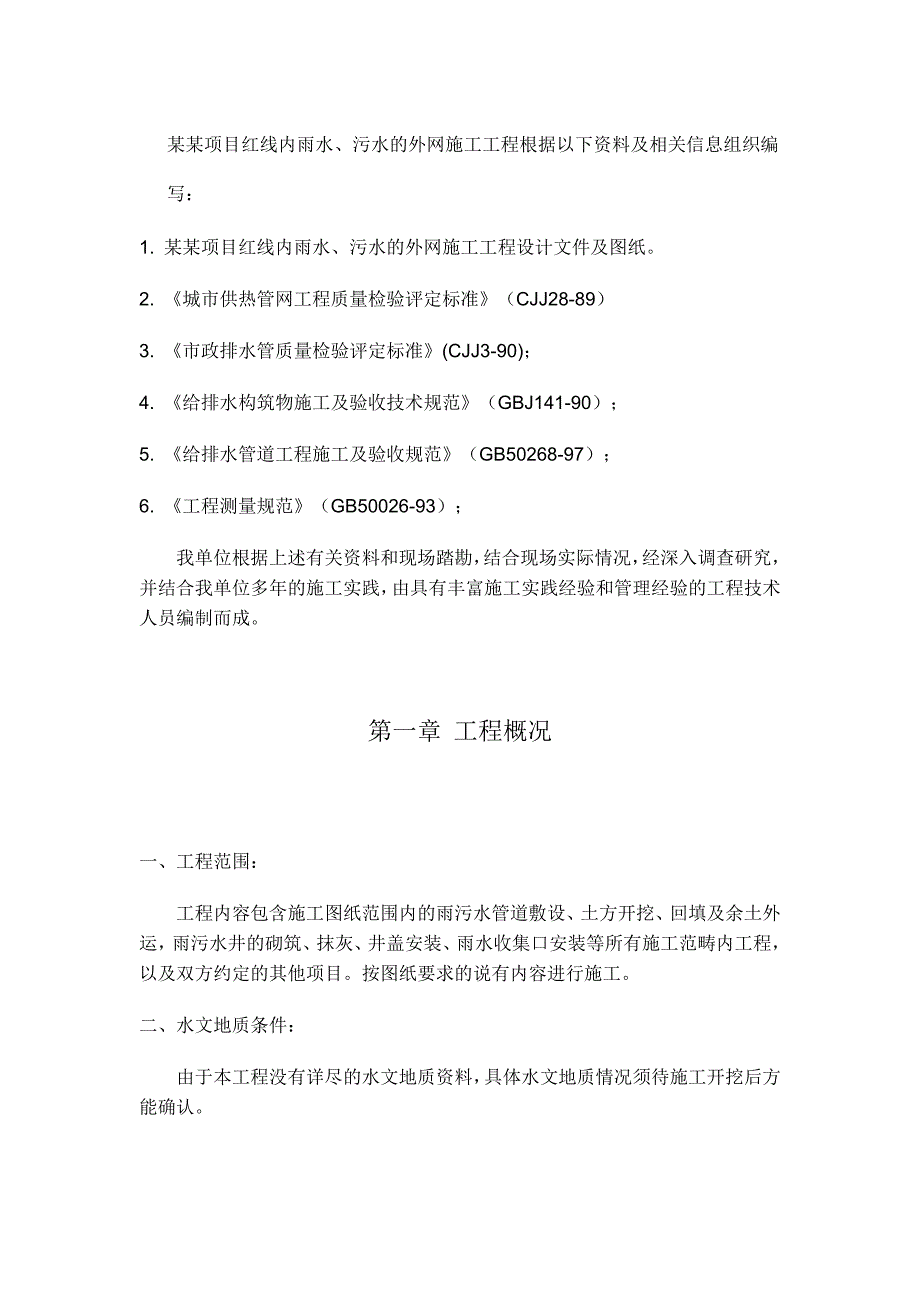

1、某某项目红线内雨水、污水的外网施工工程招标文件编号：施工组织设计投标单位：（盖章）单位法人：（盖章和签字）年 月 日某某项目红线内雨水、污水的外网施工工程根据以下资料及相关信息组织编写：1. 某某项目红线内雨水、污水的外网施工工程设计文件及图纸。2. 城市供热管网工程质量检验评定标准（CJJ28-89）3. 市政排水管质量检验评定标准(CJJ3-90)；4. 给排水构筑物施工及验收技术规范（GBJ141-90）；5. 给排水管道工程施工及验收规范（GB50268-97）；6. 工程测量规范（GB50026-93）；我单位根据上述有关资料和现场踏勘，结合现场实际情况，经深入调查研究，并结合我单位

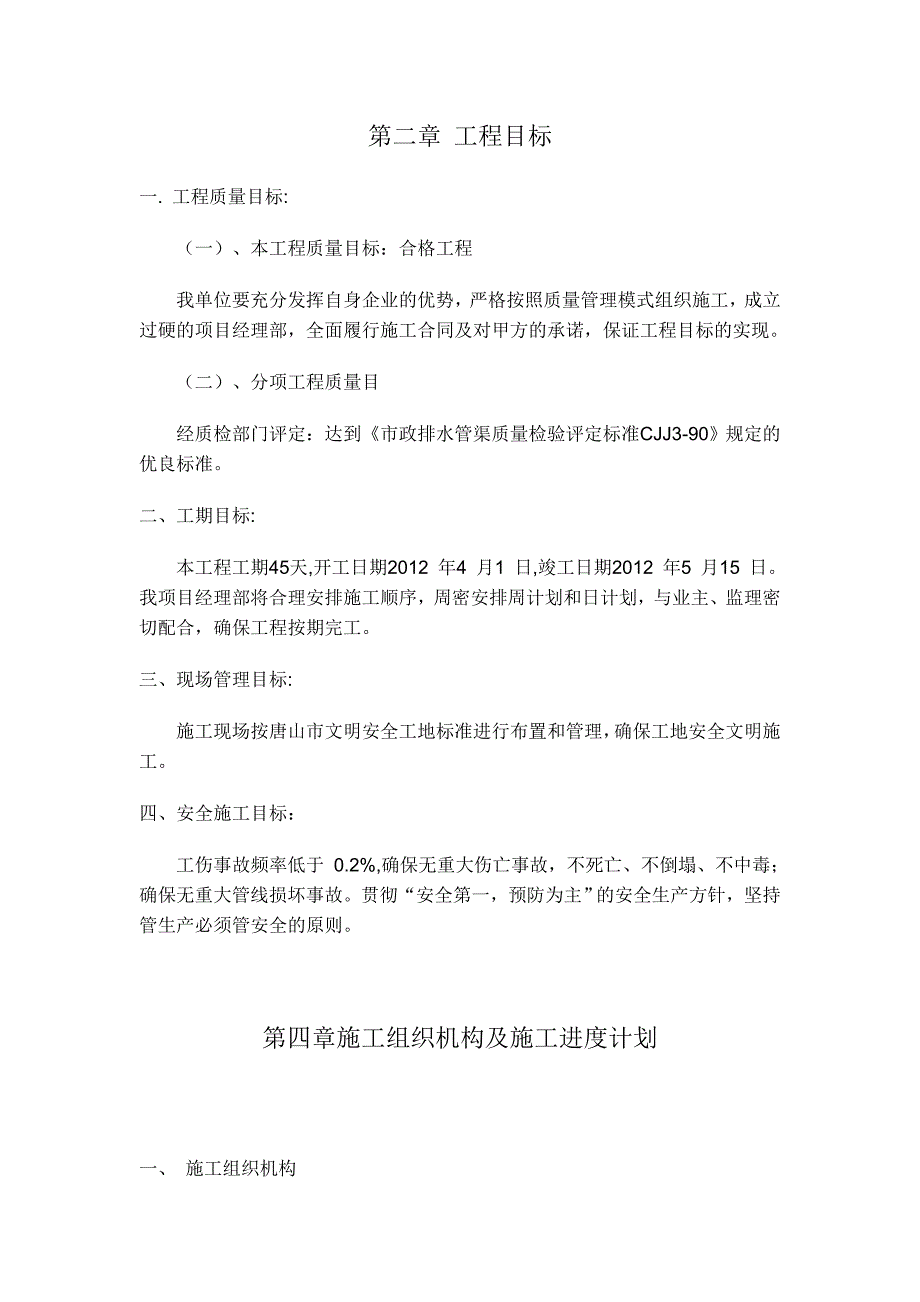

2、多年的施工实践，由具有丰富施工实践经验和管理经验的工程技术人员编制而成。第一章 工程概况一、工程范围：工程内容包含施工图纸范围内的雨污水管道敷设、土方开挖、回填及余土外运，雨污水井的砌筑、抹灰、井盖安装、雨水收集口安装等所有施工范畴内工程，以及双方约定的其他项目。按图纸要求的说有内容进行施工。 二、水文地质条件：由于本工程没有详尽的水文地质资料，具体水文地质情况须待施工开挖后方能确认。第二章 工程目标一. 工程质量目标:（一）、本工程质量目标：合格工程我单位要充分发挥自身企业的优势，严格按照质量管理模式组织施工，成立过硬的项目经理部，全面履行施工合同及对甲方的承诺，保证工程目标的实现。（二）、
3、分项工程质量目经质检部门评定：达到市政排水管渠质量检验评定标准 CJJ3-90规定的优良标准。二、工期目标:本工程工期45天,开工日期2012 年4 月1 日,竣工日期2012 年5 月15 日。我项目经理部将合理安排施工顺序，周密安排周计划和日计划，与业主、监理密切配合，确保工程按期完工。三、现场管理目标:施工现场按唐山市文明安全工地标准进行布置和管理，确保工地安全文明施工。四、安全施工目标：工伤事故频率低于 0.2%,确保无重大伤亡事故，不死亡、不倒塌、不中毒；确保无重大管线损坏事故。贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须管安全的原则。第四章施工组织机构及施工进度计划一、
4、 施工组织机构为保证工程能按质、按量、按期完成,成立某小区消防给排水采暖外线工程项目经理部,强化施工现场的组织管理工作。二、 施工进度计划（一）、施工进度总体控制本工程的工期相当紧迫，为 45 天，为保证工程按期完工，首先必须合理紧凑地安排施工，这是本工程工期的关键控制点。（二）、施工进度横道图为保证本工程的按期完工，我项目经理部人员对本工程精心统筹，合理安排，科学组织，并根据现有人力物力资源和现场施工条件等情况编制了本工程的进度控制图，详见施工进度横道图。第五章施工方案及施工准备为保证工程的顺利进行和各项目目标的实现，我项目经理部有关人员将对本工程进行科学、合理的组织和管理，对工程的进度、质
5、量、安全做好各种技术保证措施；对施工材料的使用、施工机具的安排等问题进行良好的部署和协调。一、 总体施工工艺流程图 施工准备基坑开挖污水管道施工雨水管道施工零星工程管坑回填回填石粉、原土，地沟部分盖盖板竣工验收、清场、退场二、 施工前准备工作（一） 、施工现场准备工作1施工现场交通本工程将修建交通便道进行物料运输，从而使本工程的交通较为便利。2施工用水、用电开工前，由我项目经理部与甲方相关人员联系，就近提供电源，沿线布置供电线路连通各施工点。施工用水亦是向甲方借用。（二）、材料供应1本工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。2我项目经理部根据工程实际进
6、度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。（三）、技术准备工作1、图纸会审及技术交底工程开工前，在项目总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总会知业主、监理和设计人员及时解决。我项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员均熟悉本工程的技术要点、设计意图和施工技术规范的内容。2、施工组织设计的编制由项目经理部技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导
7、性文件。3、测量放线工作开工前，由我项目经理部有关人员联系规划局做好测量控制点的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达；（四）、其他准备工作1、做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响；2、按施工总平面图及结合工地现场情况，及时搭设施工所需的临时设施，注意防火、防漏电等安全问题；3、根据施工计划，组织施工操作人员进场，并对他们进行相关的岗前培训和三级安全教育。第六章主要施工方法和施工工艺一、污水工程施工（一）、施工工艺流程图施工准备基
8、坑开挖基坑支护管道基础混凝土管供应 管道安装水泥砂浆搅拌 砌检查井回填石屑至管顶30cm拆管顶支撑 基坑回填清场（二）、主要施工方法1、测量放线11 组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。12 进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。13 井面标高应平路面。2、沟槽开挖21 沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。22 本工程的沟槽深度为25 米，对
9、土质良好地段采用1：1 放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高2030cm 后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段10m20m，以防止土方塌方出现安全事故。23 在软土地段采用放坡与钢板桩支护结合开挖。先按1：1 放坡开挖2m，再用25 号槽钢进行钢板桩支护开挖。24 沟槽检查验收沟槽开
10、挖完成应进行自检，检查项目和允许误差见下表-1。自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。基槽开挖允许偏差和检验方法 表-1序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0，-30两井之间3用水准仪测量2槽底中心线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定6用坡度尺检验每侧点3、基础施工31 若管道处于软土上应会知甲方、监理及设计人员到现场解决，污水管道地基承载力不小于10Kpa。32 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道平基混凝土面的标高。33 碎石、砂垫层应先将碎石、砂拌匀然后铺设，铺
11、筑垫层时应边铺边检平，并用平板振动器在垫层面上予以振动压实。34 按照测出的基础边线安装平基侧模板，模板内外打撑钉牢，并在模板内侧弹线用以控制混凝土浇筑高度。35 模板安装时要注意板面平整，拼缝严密，模板与砼相接触的表面应涂扫脱模剂以利于模板的拆除。36 平基浇筑砼时应严格按水平控制桩取面，振捣密实。浇筑时注意在管中线至两侧各20cm 左右取平，其余可留粗糙面以便和管座混凝土接合。浇筑管基砼时应预留后浇段。37 质量标准a、基础砼强度满足设计要求，平基面须符合高程及纵坡设计要求，井位基础砼符合设计井底高程。b、排水管平基和管座的基本项目及允许偏差项目见表-2项目允许偏差检验频率检验方法范围点数
12、1混凝土抗压强度在合格标准之内100m1组试件强度2垫层中线每侧宽度不小于设计规定10m2挂中心线用尺量每侧计一点高程0，-15mm10m1用水准仪测量3平基中线每侧宽度+10mm，010m2挂中心线用尺量每侧计一点高程0，-15mm10m1用水准仪测量厚度不小于设计规定10mm1用尺量4蜂窝面积1%两井之间（每侧面）1用尺量蜂窝总面积4、管道安装41 下管前，要清理管坑内杂物，砼平基要清洗干净，然后在平基上弹放管道中线，复核平基面标高。42 采用吊车下管，下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法。43 污水管采用管底平接。44 管道稳定后应再复核一次
13、流水位高程，符合设计标高后方可进行下一工序。45 质量标准a、管道安装时，表面必须顺直，接口平顺，符合设计流水位高程。b、管底不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物。管材不得有裂缝、破损。安管允许偏差及检验方法见表-3表-3序号项目允许偏差（mm）检验频率检验方法范围点数1中线位移15两井之间2挂中心线尺量2管内底高程D1000102用水准仪测量D1000153邻管内底错口D100032用尺量D10005注：1、D700mm 时，其相邻管内底错口在施工中自检，不计点2、表中D 为管径5、接口、管带51 污水管采用机制承插式钢筋砼圆管，污水管道采用1:2 水泥砂浆抹带，
14、石棉水泥钳缝。管道抹带前应将管口周围清理干净并凿毛，充分湿润。抹接完成后必须以湿润麻袋覆盖保养，并定期淋水，保养时间不少于3 天。52 质量标准a、接口应平直，环形间隙应均匀，灰口应整齐、密实、饱满，不得有裂缝。抹带接应表面平整、密实，不得有间断和裂缝、空鼓等。b、管道接口要凿毛并清洗干净，符合设计要求。抹带接口允许偏差及检验方法见表-4表-4序号项目允许偏差（mm）检验频率检验方法范围点数1宽度+5,0两井之间2用尺量2厚度+5,0两井之间2用尺量6、进入井、检查井的砌筑61 砌筑各种井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。62 砌筑检查圆井应挂线校核井内径及圆度，收口段高度应事先确定，可按规定每皮砖缩入2cm，即每圈缩入4cm 计算，砌一皮砖必须检查一次，看有无偏差。圆井井身及其收口段，必须避免上下层砖对缝。63 污水检查井内壁用1：2 水泥砂浆批荡2cm，污水井当管径D600 时不设流槽，但在井底浇灌15#砼，厚度与
