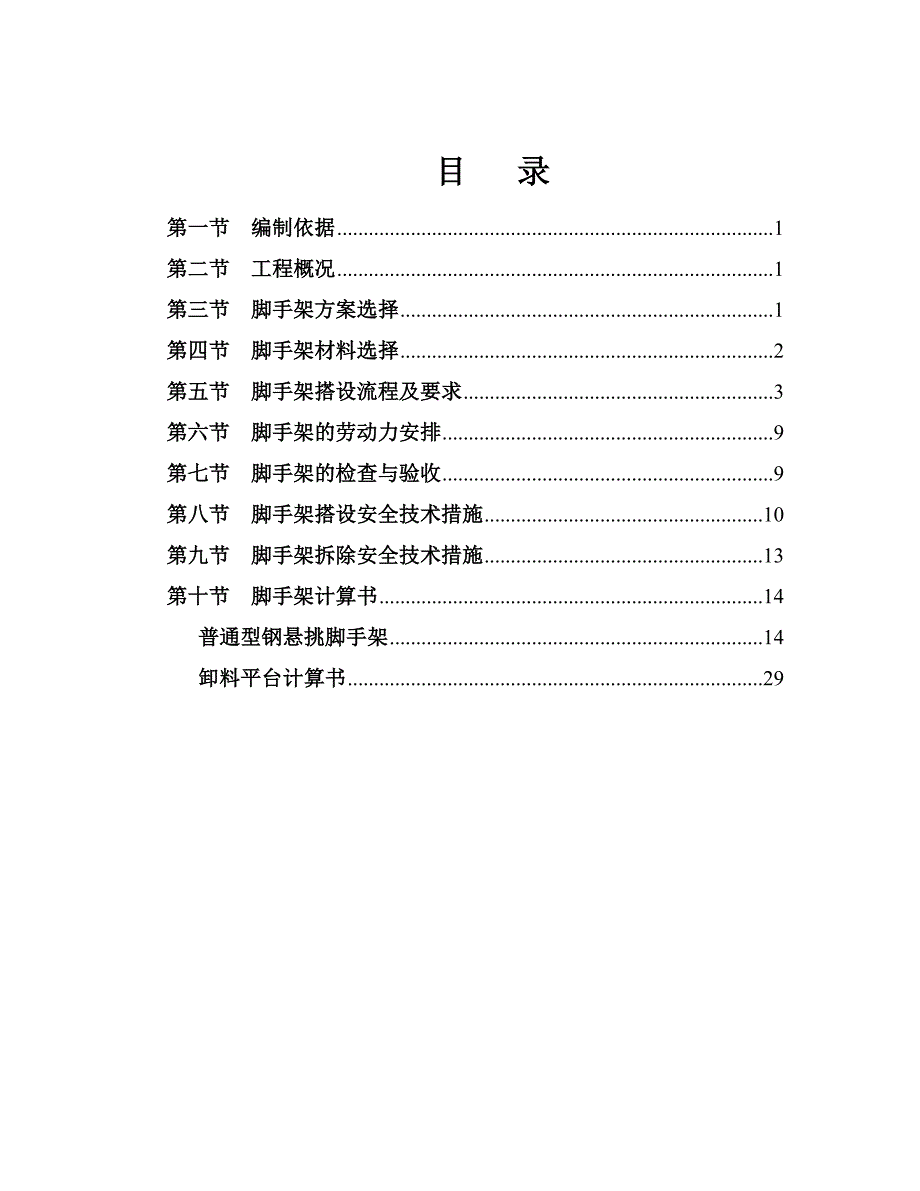

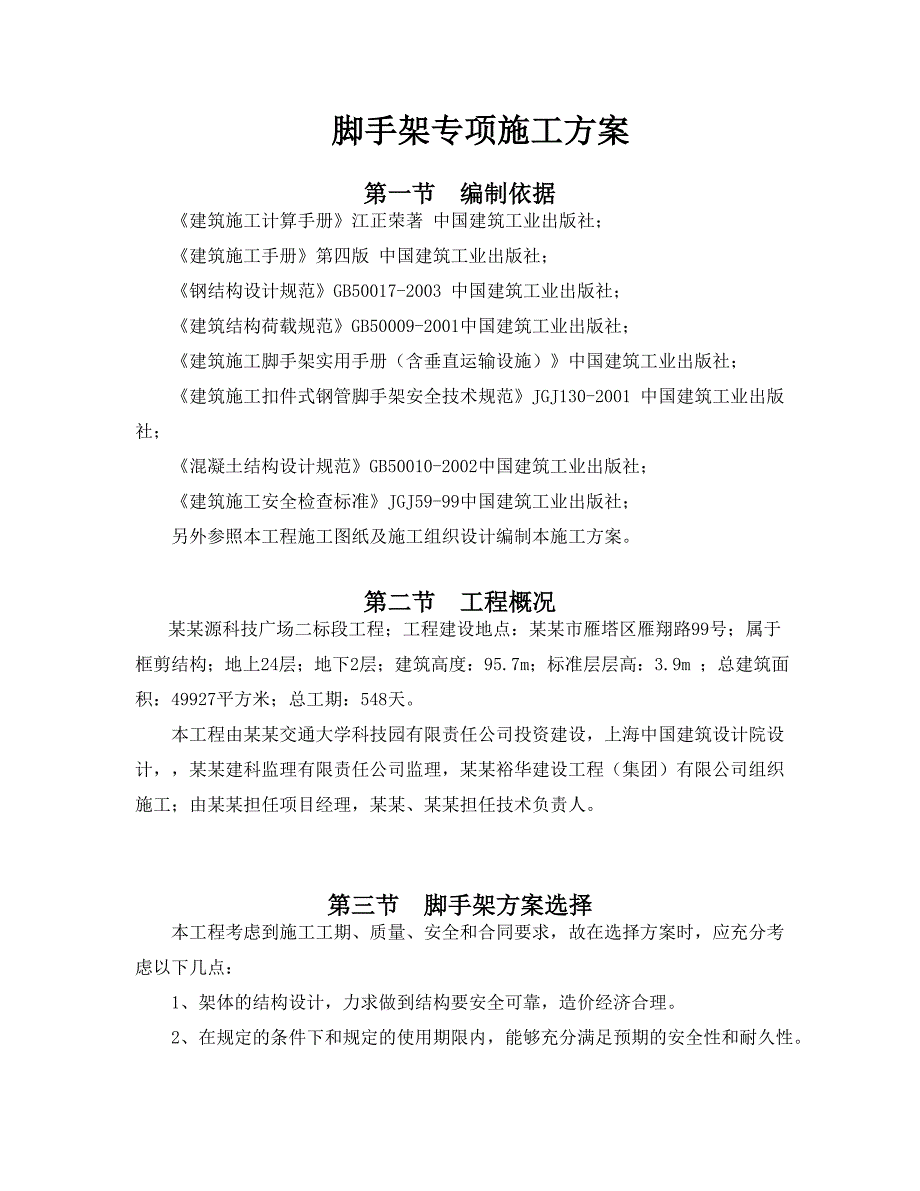

1、目 录第一节 编制依据1第二节 工程概况1第三节 脚手架方案选择1第四节 脚手架材料选择2第五节 脚手架搭设流程及要求3第六节 脚手架的劳动力安排9第七节 脚手架的检查与验收9第八节 脚手架搭设安全技术措施10第九节 脚手架拆除安全技术措施13第十节 脚手架计算书14普通型钢悬挑脚手架14卸料平台计算书29 脚手架专项施工方案第一节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）
2、中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑施工安全检查标准JGJ59-99中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节 工程概况 某某源科技广场二标段工程；工程建设地点：某某市雁塔区雁翔路99号；属于框剪结构；地上24层；地下2层；建筑高度：95.7m；标准层层高：3.9m ；总建筑面积：49927平方米；总工期：548天。 本工程由某某交通大学科技园有限责任公司投资建设，上海中国建筑设计院设计，某某建科监理有限责任公司监理，某某

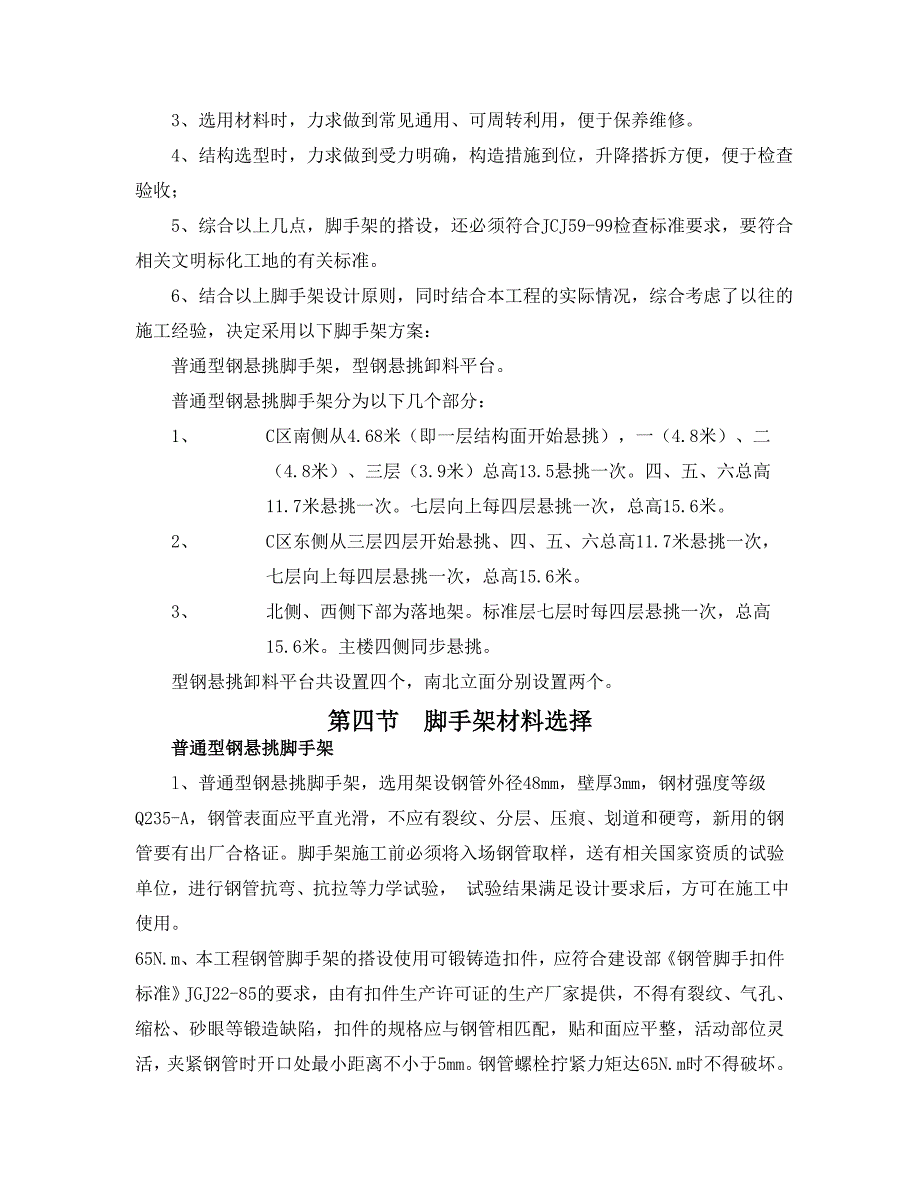

3、裕华建设工程（集团）有限公司组织施工；由某某担任项目经理，某某、某某担任技术负责人。 第三节 脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。 6、结合以上脚手架设计原则
4、，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：普通型钢悬挑脚手架，型钢悬挑卸料平台。普通型钢悬挑脚手架分为以下几个部分：1、 C区南侧从4.68米（即一层结构面开始悬挑），一（4.8米）、二（4.8米）、三层（3.9米）总高13.5悬挑一次。四、五、六总高11.7米悬挑一次。七层向上每四层悬挑一次，总高15.6米。2、 C区东侧从三层四层开始悬挑、四、五、六总高11.7米悬挑一次，七层向上每四层悬挑一次，总高15.6米。3、 北侧、西侧下部为落地架。标准层七层时每四层悬挑一次，总高15.6米。主楼四侧同步悬挑。型钢悬挑卸料平台共设置四个，南北立面分别设置两个。第
5、四节 脚手架材料选择 普通型钢悬挑脚手架 l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验， 试验结果满足设计要求后，方可在施工中使用。65N.m、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距
6、离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔黄色。底排立杆、扫地杆均漆红白相间色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由某某市建筑安全
7、监督管理部门发放的准用证。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。 7、型钢水平悬挑杆采用16号工字钢。 8、预埋螺栓的直径为16mm。 型钢悬挑卸料平台 1、主梁槽钢采用16号工字钢，次梁采用14a号槽钢槽口水平。钢材强度等级不低于Q235，其质量应符合现行国家标准碳素钢结构（GB/T 700）和低合金高强度结构钢GB/T 1591的规定。 2、脚手板、脚手片采用符合有关要求。 3、斜拉钢丝绳采用18号钢丝绳。 4、预埋螺栓的直径为16mm。第五节 脚手架搭设流程及要求 普通型钢悬挑脚手架 悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫
8、地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、立杆间距 (1)脚手架立杆纵距1.5m，横距0.9m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)：立杆距
9、建筑物0.3m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆的垂直偏差应控制在不大于架高的1400。 2、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 (3)大小横杆连接构造要求 3、剪刀撑 脚手架外侧立面设置连续剪刀撑，并应由底至顶连续设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用
10、不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 4、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 5、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在
11、脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 6、连墙件 (1)脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置
12、在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。 7、架体内封闭 (1)脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。 支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵
13、向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。 型钢悬挑卸料平台 卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下： 1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。 2、悬挑式卸料平台的搁支点与上部拉结
14、点，必须位于建筑物上，不得设置在脚手架等施工设备上。 3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。 4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。 5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。 6、台面应满铺脚手板。 7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。 8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。 9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。 10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。第六节 脚手架的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员需要1520人，均有上岗作业证书。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、外
