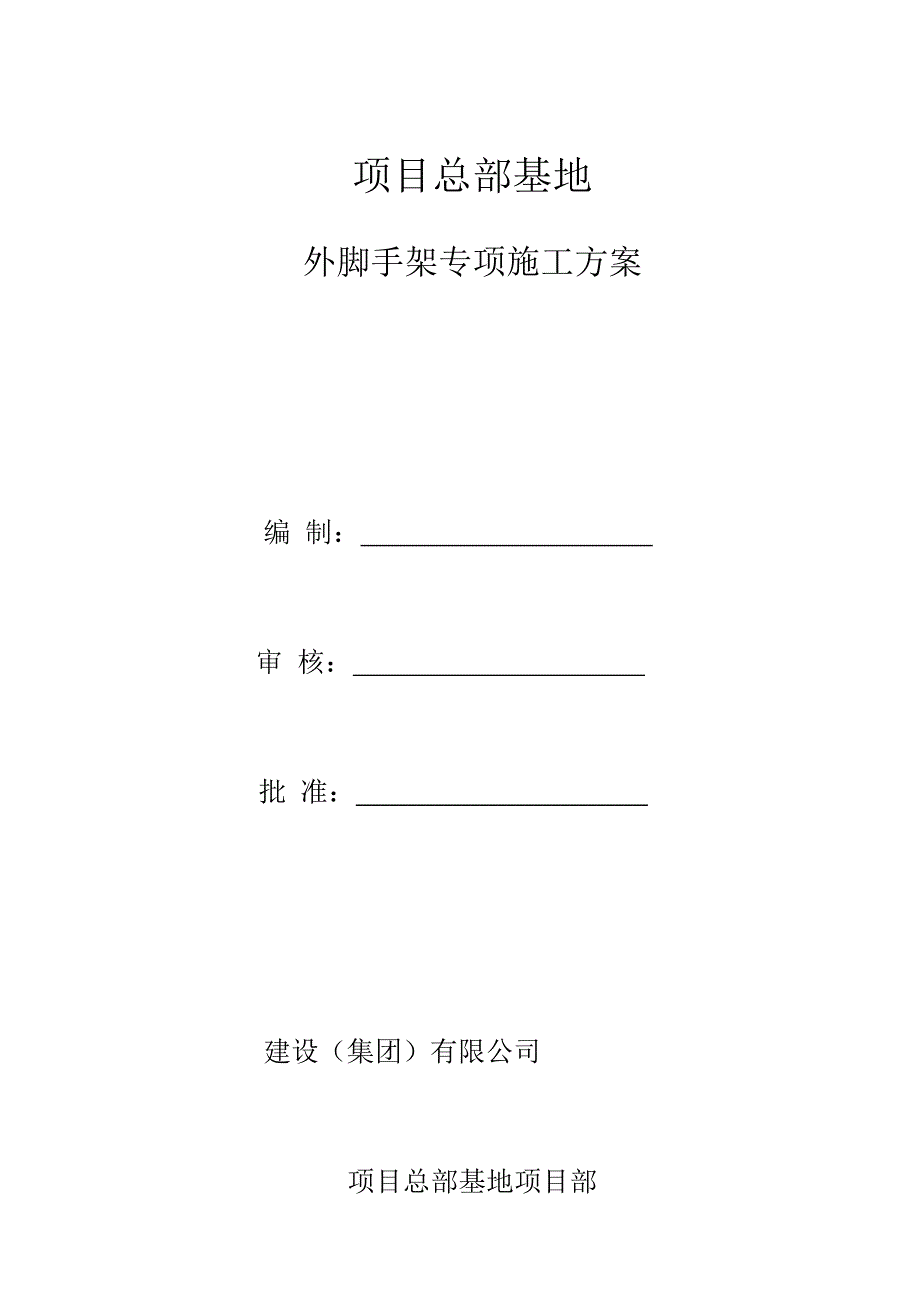

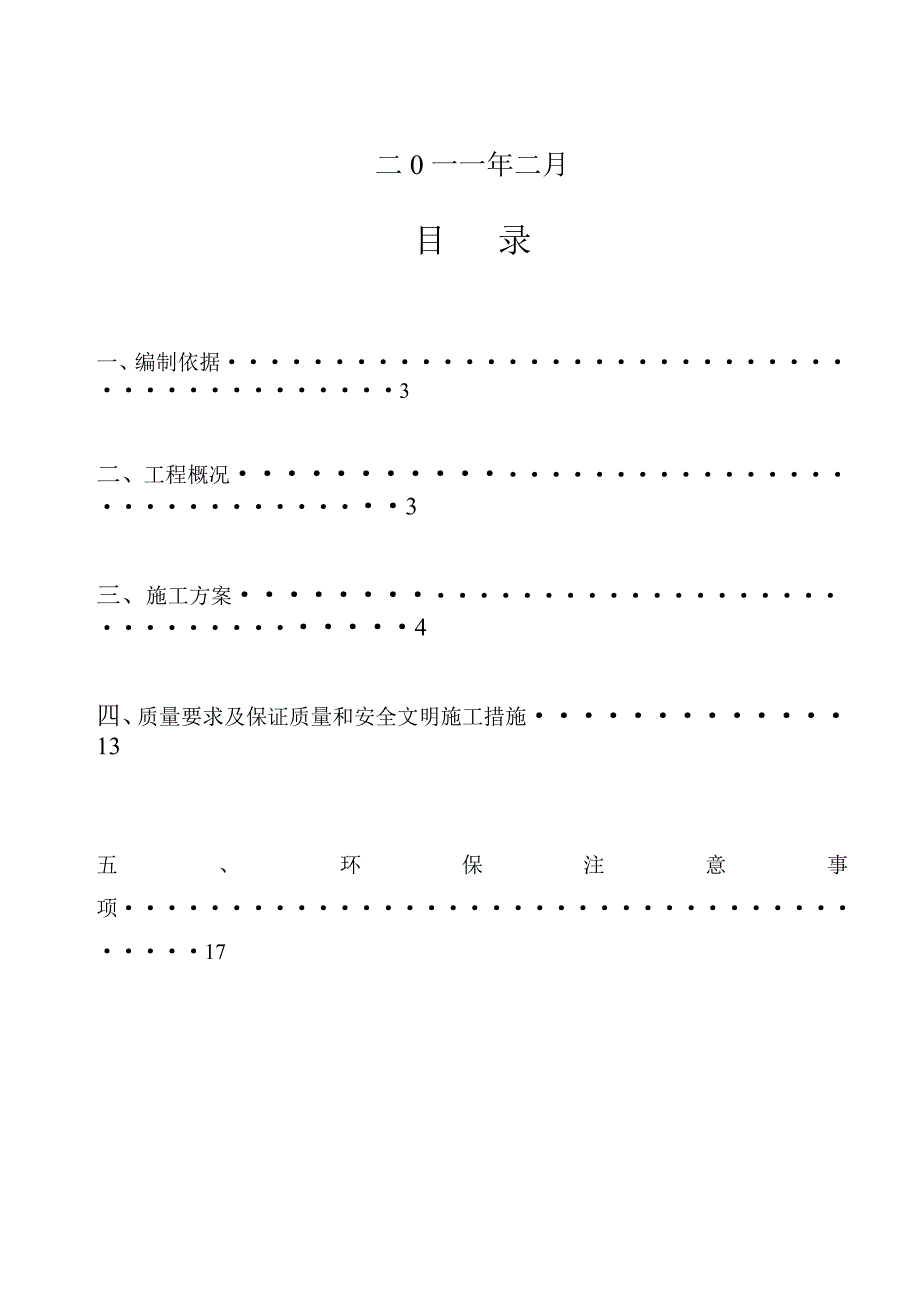

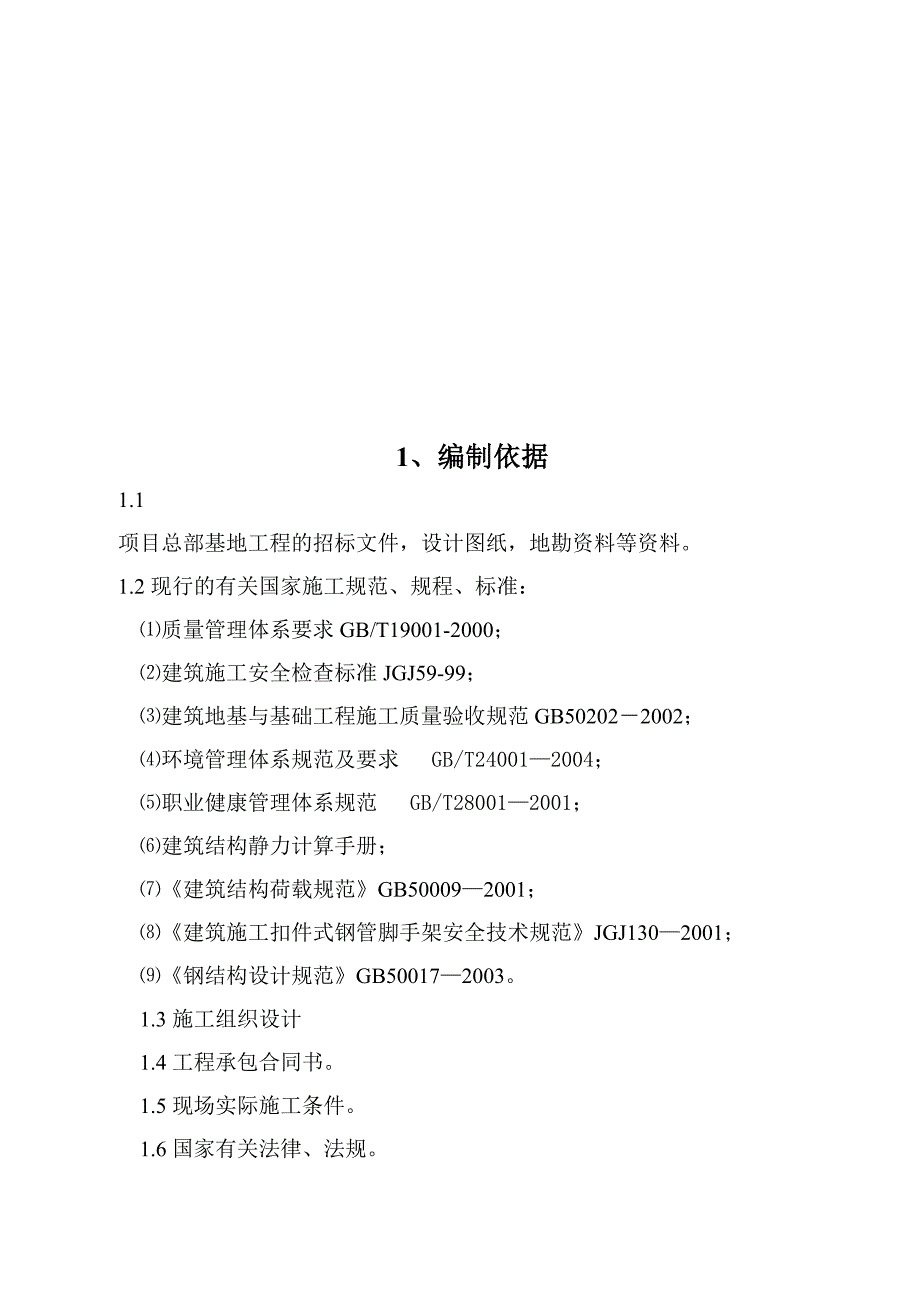

1、项目总部基地外脚手架专项施工方案编 制： 审 核： 批 准： 建设（集团）有限公司 项目总部基地项目部二0一一年二月目 录一、编制依据3二、工程概况3三、施工方案4四、质量要求及保证质量和安全文明施工措施13 五、环保注意事项171、编制依据1.1项目总部基地工程的招标文件，设计图纸，地勘资料等资料。1.2现行的有关国家施工规范、规程、标准：质量管理体系要求GB/T19001-2000；建筑施工安全检查标准JGJ59-99；建筑地基与基础工程施工质量验收规范GB502022002；环境管理体系规范及要求 GB/T240012004；职业健康管理体系规范 GB/T280012001；建筑结构静力
2、计算手册；建筑结构荷载规范GB500092001；建筑施工扣件式钢管脚手架安全技术规范JGJ1302001；钢结构设计规范GB500172003。1.3施工组织设计1.4工程承包合同书。1.5现场实际施工条件。1.6国家有关法律、法规。2、工程概况2.1.12.1.2安全文明施工管理目标：死亡事故零、重伤事故零、轻伤事故不大于8，争创标准化文明施工工地。2.2工程特点及难点2.2.1本工程1区13层，高为52.15m；2区4层，高为16.6m；3区28层，高为103.65m。外防护脚手架搭设是脚手架工程的重点。3、施工方案3.1布置方案：根据本工程的特点与具体情况，经过研究决定：采用分段搭设的
3、方法，型钢悬挑钢管脚手架与落地式钢管脚手架相结合的方式：1区悬挑层位于5层（标高16.05）、10层（标高33.05），3区悬挑层位于6层（标高19.45）、11层（标高36.70）、17层（标高57.40）、23层（标高78.10）。型钢悬挑钢管脚手架，采用16号工字钢、10号槽钢和15号卸荷钢丝绳组成悬挑架受力体系。工字钢与槽钢、钢丝绳按工程周边总长数量考虑。施工到下一个架体标高后下部架体可陆续拆除；拆除架体的位置，按照国家及成都市现行标准用架子管搭设防护护栏，防护护栏上间隔500刷红白油漆，搭设高度不小于1100，下部设200高50厚木质踢脚板，上部采用绿色密目安全网满挂。根据建筑施工扣
4、件式钢管脚手架安全技术规范6.1.1条规定，脚手架布置方案如下：3.1.1架管采用48*3.5钢管搭设。3.1.2悬挑支撑部分采用16号工字钢作挑梁，工字钢上部用高强钢丝绳斜拉，悬挑间距为3米，在立杆位置放置10号槽钢，上焊100mm20钢筋棍，用于固定立杆，防止立杆位移。3.1.3立杆横距为0.9m，纵距1.5m，步距1.80m。3.1.4落地式双排脚手架内立杆距外墙边0.3m。悬挑双排脚手架离墙距离0.2m。大横杆步距1.8m，小横杆步距1.8m,纵向间距0.75m。3.1.5脚手架连墙件按竖向为层高，横向3跨进行设置；柱距较大的，不能设置在外柱上的，均提前预埋锚环，穿钢管卡扣件斜拉固定在
5、锚环上，锚环采用16圆钢制作，预埋形式详图3。3.1.6剪刀撑应与地面呈4560的从下至上设置，剪刀撑在横向和纵向方向连续设置。3.1.7立面防护采用绿色密目网满挂一道，且做到平整匀称，外观整洁，密目网内侧再满挂一道钢丝网，应做到坚固可靠。钢管上间隔500满刷黄黑油漆。每层临边挂大眼水平安全网，防止高空坠落。3.1.8在建筑转角处工字钢端部用10镀锌圆钢与边柱连接，形成防雷网。3.2布置方法支撑形式外脚手架采用悬挑钢管脚手架与落地式钢管脚手架，悬挑架的支撑体系（承力体系）采用16号工字钢挑梁。材料选用本工程考虑采用16号工字钢作挑梁，置于楼面上的长度视挑梁悬挑长度而定，应保证有不少于2.2M支
6、伸在楼层，工字钢外挑端部斜拉索采用规格为6x37，公称拉力1370N/mm2，直径为15mm钢丝绳。工字钢内锚部份采用D20元钢锚环，如图1所示：施工准备工字钢挑梁的间距均不大于3000，沿立柱纵向位置铺设10号槽钢。挑架在高度方向分段搭设，每个分段上的全部荷载均各自由本分段的工字钢挑梁支撑系统承担。施工前首先进行预埋预留：预埋工字钢锚环、钢丝绳拉环、柱间楼面预埋连墙件锚环（每根连墙杆2个16锚环，横向间距400），楼层是砼墙者预留200200孔洞以便预埋工字钢）工字钢锚环采用20元钢制作，端部应有180度弯勾，锚环详图见图3。锚环的埋设要符合以下要求：a、每根工字钢内锚部分均设三根锚环（楼层
7、边是墙的除外），位置分布于工字钢挑梁内端部、挑出部分根部及其之间各设一根。b、锚环制作时，考虑好锚固长度，端部有弯勾，预埋时，置于板筋下层筋下面。c、楼面砼浇筑时，派专人看守锚环，一旦发现有位移或倒掉，立即处理。d、钢丝绳拉环：拉环采用20钢制作，绳端采用U型碗扣与工字钢可靠连接。施工方法1） 无挑板处：搭设方法详图32）有挑板处：搭设方式详图4要求：挑板的支模架必须待露台混凝土强度达到100%后方可拆除。立杆插入插销位置。3.3双排脚手架搭设每个分段上的挑架均采用双排钢管扣件式脚手架。脚手架立杆横距900，立杆纵距不大于1500，水平杆步距为1800。连墙件间距高度方向小于5.4米，水平方向
8、不大于4.5m设连墙杆（可在每层楼面上设预埋16锚环，将脚手架连墙件连于预埋件上），脚手板采用50mm厚木跳板，脚手架外侧从下至上均挂密目安全网和钢丝网封闭；出入口处应设防护顶棚。本工程外脚手架结构施工时作为防护架，不得在上面堆放任何材料和作为施工荷载，装修施工时作为装修施工脚手架，仅允许两层同时装修荷载。内脚手架采用钢管扣件式满堂脚手架。在搭设脚手架前应先对脚手架搭设人员和使用人员进行交底。对进场的脚手架用材料应进行检查，不合格者不得使用。清除搭设场面地内的杂物等。脚手架的搭拆顺序如下：每个分段脚手架搭拆顺序：主体浇筑砼前预埋钢筋承力锚环，同时预埋连墙件预埋件（或在墙或梁上留预留孔）型钢挑梁
9、支撑系统（承力系统）制作型钢挑梁支撑系统（承力系统）安装铺设脚手架施工操作平台放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆（或抛撑）第二步纵向水平杆第二步横向水平杆。每个单元的脚手架拆除顺序应逐层由上而下进行，严禁上下同时作业；所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。每个分段的脚手架拆除完毕后再拆操作平台，最后拆除型钢挑梁。搭设注意事项和搭设方法如下：为了保证脚手架的稳定，落地脚手架下的地基必须密实，脚手架立管必须设垫板；搭架前应按脚手架的柱距、排距要求放线、定位。脚手架的垫板应准确放在定位线上，并铺放平稳，不得悬空。脚手架必须设剪刀撑和横
10、向支撑，剪刀撑设置应符合下列1）4）条的要求，横向支撑设置应符合下列5）7）条的要求，脚手架立柱构造应符合下列8）11）条的要求，纵、横向水平杆的设置应符合下列12）13）条的要求：1）、每道剪刀撑跨越立柱的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。2）、本工程剪刀撑在外架上外侧立面整个长度和高度上连续设置剪刀撑。3）、剪刀撑斜杆的接头除顶层可采用搭接外，其余各接头均必须采用对接扣件连接。4）、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm5）、横向支撑的斜杆应在12步内，
11、由底至顶层呈之字型连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。6）、一字型、开口型双排脚手架的两端均必须设置横向支撑，中间每隔6跨设置一道。7）、高度在24m以下的封闭型双排脚手架可不设横向支撑，高度在24m以上的脚手架除两端应设置横向支撑外，中间应每隔6跨设置一道。8）、立柱接头除顶层可采用搭接接头外，其余各接头必须采用对接扣件对接，单管立柱的对接扣件应交错布置，两个相邻立柱接头不应设在同一步跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。9）、单管立柱在顶层采用搭接接头时，立柱的搭接长度不应小于1m，不少
12、于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。10）、脚手架立柱顶端应高出建筑物檐口上皮1.5m。11）、脚手架立柱必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立柱上。12）、纵向水平杆设于横向水平杆之下,在立柱的内侧,采用直角扣件与立柱扣紧；纵向水平杆采用对接扣件对接或搭接。对接接头应交错布置，不应设在同一跨、同跨内相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。搭接接头长度不应小于1m，并应等距离设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于10
13、0mm。同一步纵向水平杆四周必须交圈，相交处用直角扣件与内、外角柱固定。 13）、在每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm，靠一侧的外伸长度不应大于500mm。操作层上非主节点处的横向水平杆可根据支撑脚手板的需要等距离设置，最大间距不应大于柱距的1/2。脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于200mm。14）、立柱注意事项：开始搭设立柱时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭设至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆，应立即设置连墙件。45N.mN.m拧紧力
14、矩不得小于45N.m,并不大于65 N.m。主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm；对接扣件的开口应朝上或朝内；各杆件端头伸出扣件盖边缘的长度不应小于100mm；16）、脚手板应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm；脚手板接头尽可能不出现探头跳，不可避免时，应采用直径3.2mm（10#）的镀锌钢丝固定在支承杆上；在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，以防止滑动。17）、脚手架的拆除：a、拆除顺序应逐层由上而下进行，严禁上下同时作业；b、所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于二步，如高差大于二步，应增设连墙件加固。c、当脚手架拆至下部最后一根长钢管的高度（约6.5m）时，应先在适当位置搭设抛撑加固，后拆连墙件。d、当脚手架采取分段分立面拆除时，对不拆除的脚手架两端，应先按要求增设连墙件和横向支撑加固。e、各构配件必须及时分段集中运至地面，严禁抛扔；3.4工字钢挑梁支撑系统施工注意事项工字钢、槽钢及焊条、锚环
