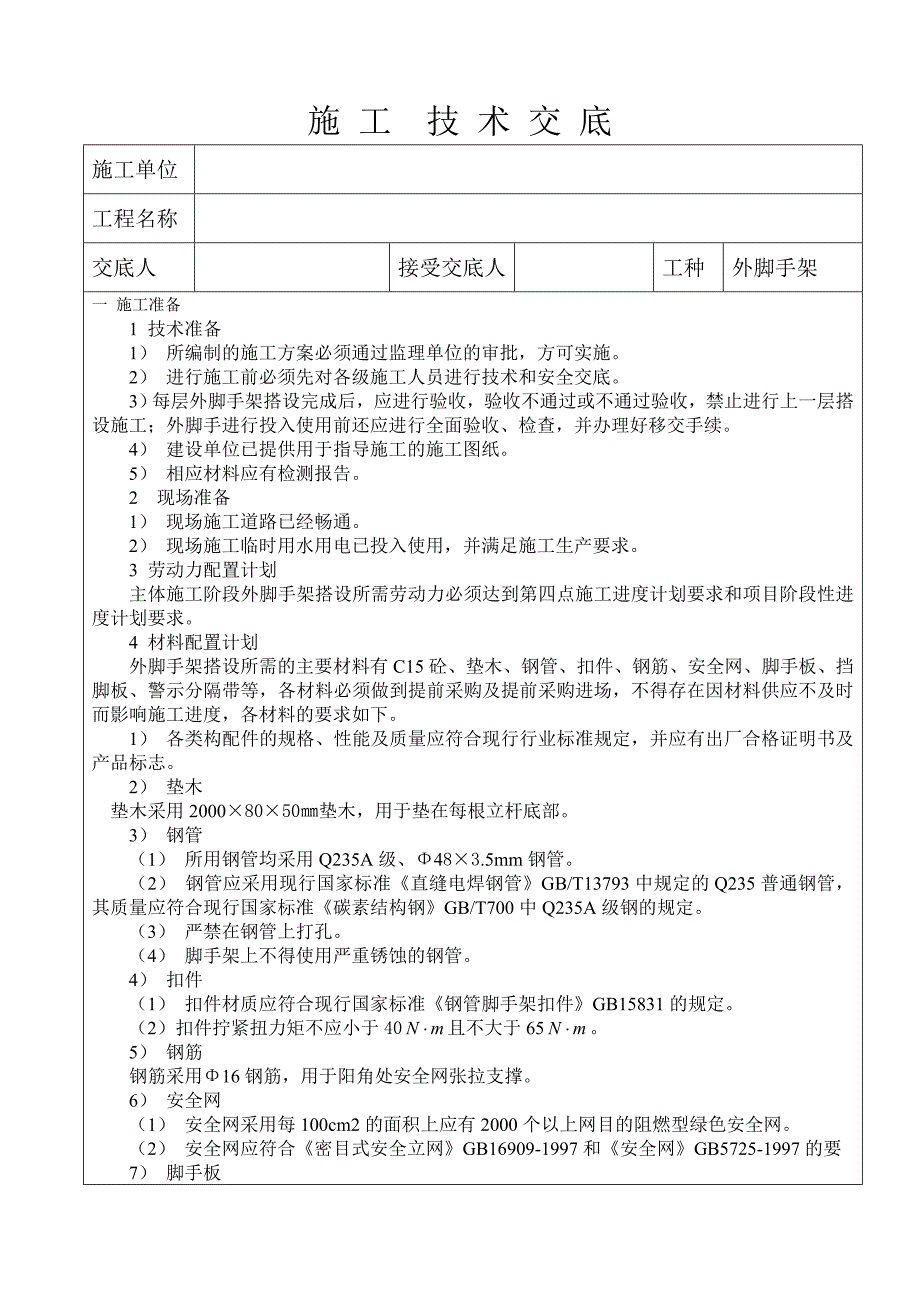

1、施 工 技 术 交 底 施工单位工程名称交底人接受交底人工种外脚手架一 施工准备1 技术准备1） 所编制的施工方案必须通过监理单位的审批，方可实施。2） 进行施工前必须先对各级施工人员进行技术和安全交底。3）每层外脚手架搭设完成后，应进行验收，验收不通过或不通过验收，禁止进行上一层搭设施工；外脚手进行投入使用前还应进行全面验收、检查，并办理好移交手续。4） 建设单位已提供用于指导施工的施工图纸。5） 相应材料应有检测报告。2 现场准备1） 现场施工道路已经畅通。2） 现场施工临时用水用电已投入使用，并满足施工生产要求。3 劳动力配置计划主体施工阶段外脚手架搭设所需劳动力必须达到第四点施工进度计
2、划要求和项目阶段性进度计划要求。4 材料配置计划外脚手架搭设所需的主要材料有C15砼、垫木、钢管、扣件、钢筋、安全网、脚手板、挡脚板、警示分隔带等，各材料必须做到提前采购及提前采购进场，不得存在因材料供应不及时而影响施工进度，各材料的要求如下。1） 各类构配件的规格、性能及质量应符合现行行业标准规定，并应有出厂合格证明书及产品标志。2） 垫木垫木采用20008050垫木，用于垫在每根立杆底部。3） 钢管（1） 所用钢管均采用Q235A级、483.5mm钢管。（2） 钢管应采用现行国家标准直缝电焊钢管GB/T13793中规定的Q235普通钢管，其质量应符合现行国家标准碳素结构钢GB/T700中Q
3、235A级钢的规定。（3） 严禁在钢管上打孔。（4） 脚手架上不得使用严重锈蚀的钢管。4） 扣件（1） 扣件材质应符合现行国家标准钢管脚手架扣件GB15831的规定。（2）扣件拧紧扭力矩不应小于40且不大于65。5） 钢筋钢筋采用16钢筋，用于阳角处安全网张拉支撑。6） 安全网（1） 安全网采用每100cm2的面积上应有2000个以上网目的阻燃型绿色安全网。（2） 安全网应符合密目式安全立网GB16909-1997和安全网GB5725-1997的要7） 脚手板脚手板采用竹串片脚手板，每块质量不宜大于30kg。8） 挡脚板挡脚板采用木板制成，高度为180mm。9） 警示分隔带警示分隔带采木板制成
4、，宽度为200。二 施工进度要求与结构层施工同步，同时必须高出结构工作面1.2m以上，确保不得影响本工程现场施工生产正常使用及临边外围防护。三 施工工艺地下室外脚手架采用落地扣件式双排钢管脚手架，立杆的纵距1.8 米，横距1.05 米，步距1.8 米；连墙件每层设置，按两步三跨设置，通过48钢管预埋30公分进入结构梁内和外架钢管可靠连接在一起，一层按三跨设置，通过钢管与结构主体钢性连接。 施工工艺流程如下：弹线进行立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装第一步大横杆与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆另设临时斜撑杆，上端与第二步大横杆扣紧（装

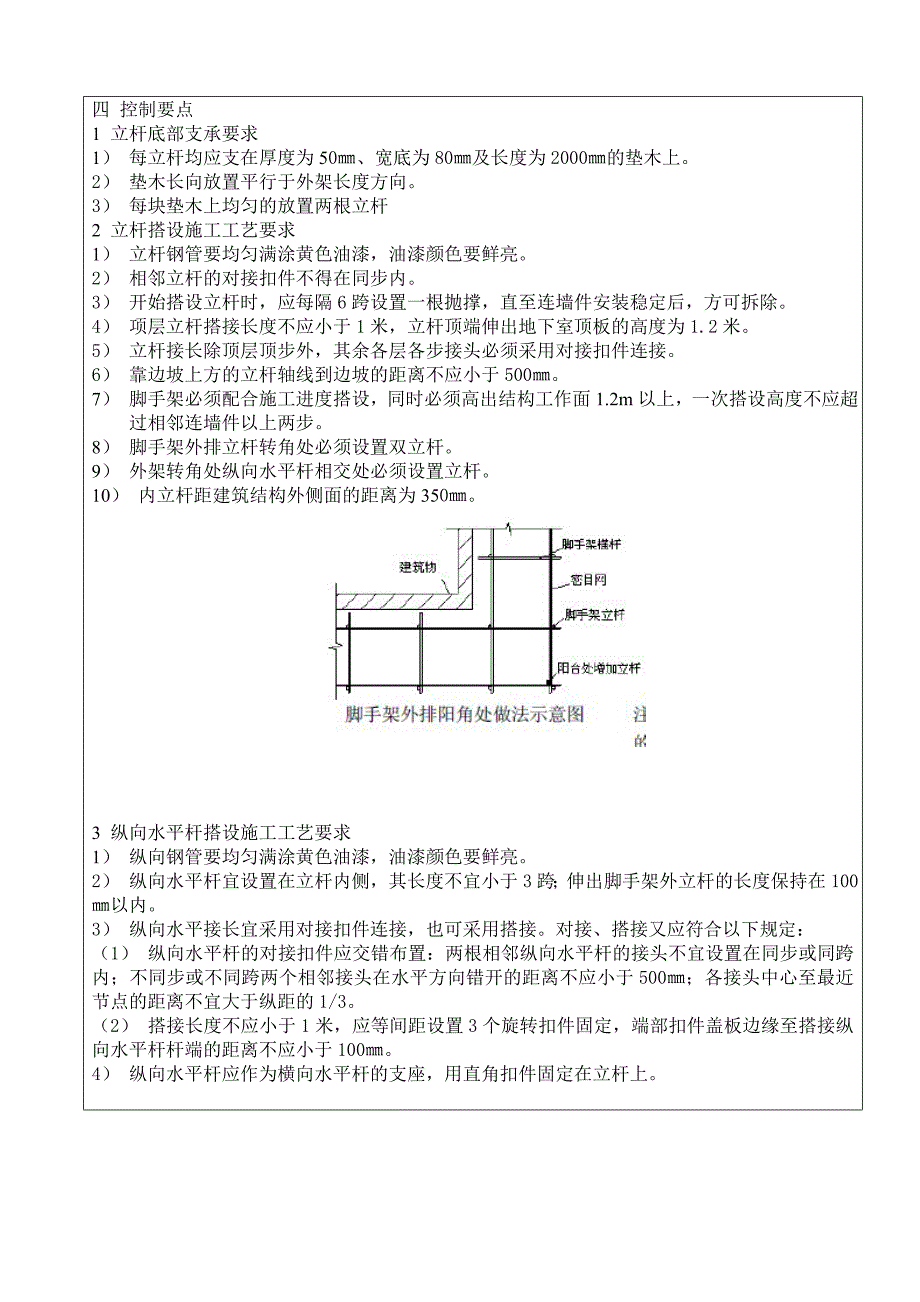

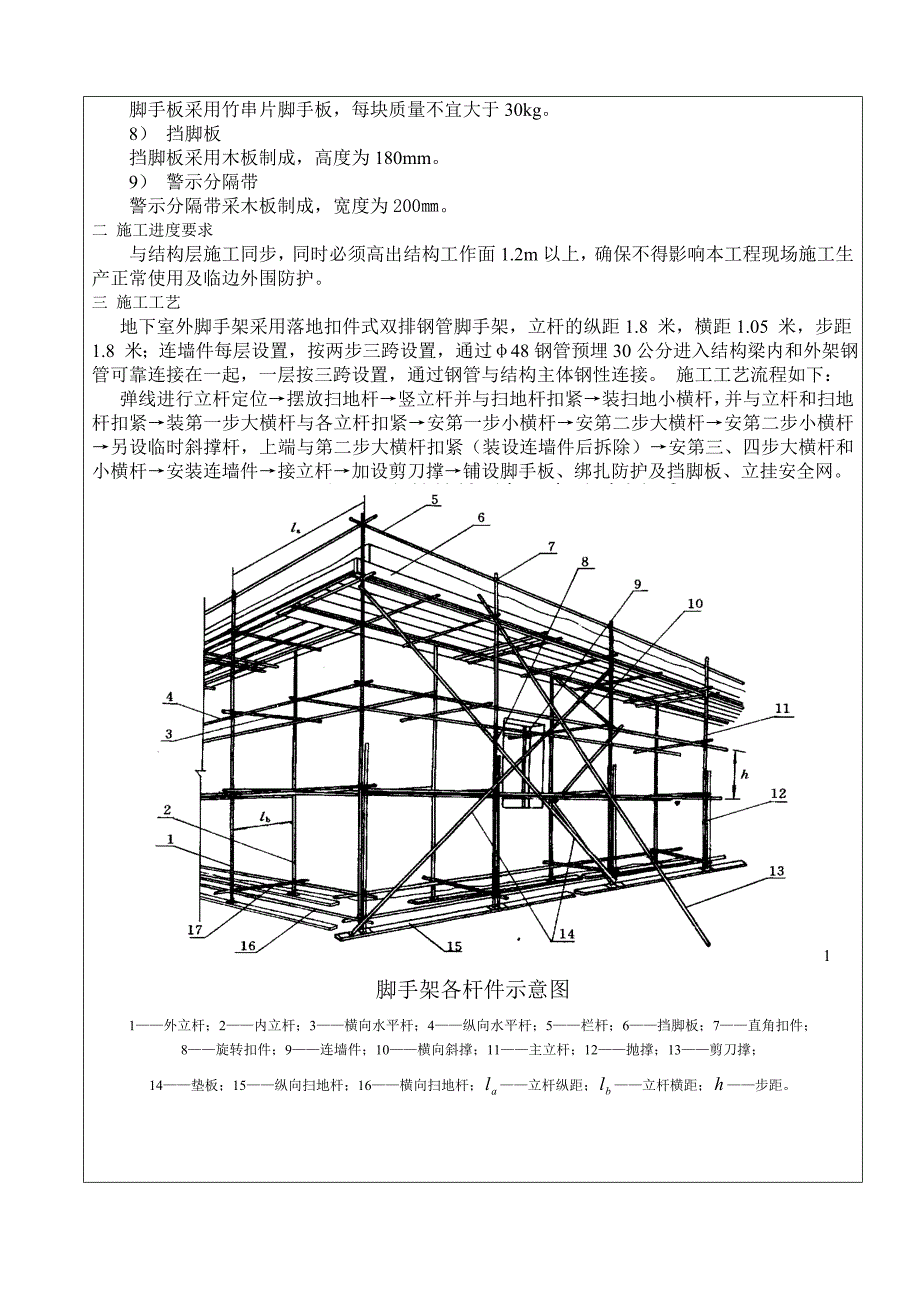

5、设连墙件后拆除）安第三、四步大横杆和小横杆安装连墙件接立杆加设剪刀撑铺设脚手板、绑扎防护及挡脚板、立挂安全网。 1脚手架各杆件示意图1外立杆；2内立杆；3横向水平杆；4纵向水平杆；5栏杆；6挡脚板；7直角扣件；8旋转扣件；9连墙件；10横向斜撑；11主立杆；12抛撑；13剪刀撑；14垫板；15纵向扫地杆；16横向扫地杆；立杆纵距；立杆横距；步距。四 控制要点1 立杆底部支承要求1） 每立杆均应支在厚度为50、宽底为80及长度为2000的垫木上。2） 垫木长向放置平行于外架长度方向。3） 每块垫木上均匀的放置两根立杆2 立杆搭设施工工艺要求1） 立杆钢管要均匀满涂黄色油漆，油漆颜色要鲜亮。2）
6、相邻立杆的对接扣件不得在同步内。3） 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除。4） 项层立杆搭接长度不应小于1米，立杆顶端伸出地下室顶板的高度为1.2米。5） 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6） 靠边坡上方的立杆轴线到边坡的距离不应小于500。7） 脚手架必须配合施工进度搭设，同时必须高出结构工作面1.2m以上，一次搭设高度不应超过相邻连墙件以上两步。8） 脚手架外排立杆转角处必须设置双立杆。9） 外架转角处纵向水平杆相交处必须设置立杆。10） 内立杆距建筑结构外侧面的距离为350。3 纵向水平杆搭设施工工艺要求1） 纵向钢管要均匀
7、满涂黄色油漆，油漆颜色要鲜亮。2） 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；伸出脚手架外立杆的长度保持在100以内。3） 纵向水平接长宜采用对接扣件连接，也可采用搭接。对接、搭接又应符合以下规定：（1） 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500；各接头中心至最近节点的距离不宜大于纵距的1/3。（2） 搭接长度不应小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100。4） 纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。纵向水平杆对接接
8、头布置（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1立杆；2纵向水平杆；3横向水平杆纵向水平杆与立杆紧扣4 横向水平杆搭设施工工艺要求1） 横向水平杆固定在纵向水平杆上；2） 主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除；3） 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；4） 双排脚手架的横向水平杆的靠墙一端至墙装饰面的距离不宜大于100；伸出脚手架外立杆的长度保持在100之内。5 纵向、横向扫地杆搭设要求1） 纵向扫地杆钢管要均匀满涂黄色油漆，油漆颜色要鲜亮。2） 脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣
9、件固定在距底座上皮不大于200处的立杆上。3） 横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4） 当立杆基础不在同一高度时，必须将高处的扫地杆向低处延长两跨与立杆固定，高低差不应大于1米。6 连墙件、剪刀撑、横向斜撑搭设要求1）连墙件（1）连墙件每层设置，主体阶段按二跨设置，通过48预埋钢管和外架钢管可靠连接在一起，一层按三跨设置，通过钢管与地下室顶板钢性连接；（2） 连墙件宜靠近主节点设置，偏离主节点的距离不应大于300；（3） 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在之间；连接点中心至主节点的距离不应大于300。抛撑应在连墙
10、件搭设后方可拆除。（4） 当脚手架施工操作层高出连墙件2步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可拆除。（5） 当搭至有连墙件的构造点时，在搭设完该处立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。2） 剪刀撑、横向斜撑（1） 剪刀撑钢管采用油漆均匀涂刷成采用黄黑相间的条纹，间距600，油漆颜色要鲜亮。（2） 搭设应随立杆、纵向和横向水平杆等同步搭设。（3） 每一道剪刀撑跨越立杆的根数应符合下表所示，每一道剪刀撑宽度不应小于4跨，且不小于6米，斜杆与地面的倾角宜在45度至60度之间。剪刀撑斜杆与地面倾角45度50度60度剪刀撑跨越立杆的最多根数765（4） 脚手架的外侧立面整个长
11、度和高度上连续设置剪刀撑。（5） 剪刀撑的接长宜采用搭接，搭接的要求同纵向水平杆。（6） 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150。（7） 横向斜撑应在同一节间，由底至顶层呈之字形连续布置。7 扣件的安装1） 扣件拧紧扭力矩不应小于40且不大于65；2） 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150；3） 对接扣件开口应朝上或朝内；4） 各杆端头伸出扣件盖板边缘的长度不应小于100。11 栏杆和挡脚板的搭设要求1） 栏杆钢管要均匀满涂黄色油漆，油漆颜色要鲜亮。2）
12、 挡脚板采用油漆均匀涂刷成采用黄黑相间的条纹，间距600，并向一个方向倾斜60，角油漆颜色要鲜亮。3） 栏杆和挡脚板均应搭设在外立杆的内侧。4） 上栏杆上皮高度应为。5） 中栏杆应居中设置。6） 作业层脚手架外侧，沿外层脚手架作业层底部设挡脚板，挡脚板应绑扎牢固，平整、顺直、美观。栏杆与挡脚板构造1上栏杆；2外立杆；3挡脚板；4中栏杆8 脚手板的铺设要求1） 脚手板应铺设严密；2） 作业层脚手板离开墙面120150。如与建筑物之间的空隙大于150时应作全封闭。3） 脚手板下应设置三根横向水平杆，脚手板与所有支承横向水平杆必须均绑扎牢固。当手板长度小于2米时，可采用两根横向水平杆支承，但应将脚手
13、板两端与其可靠固定，严防倾翻。4） 脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150，两块脚手板外伸长度的和不应大于300；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200，其伸出横向水平杆的长度不应小于100。5） 作业层端部脚手板探头长度应取150，其板长两端均与支承杆可靠地固定，脚手板探头应用直径的镀锌钢丝固定在支承杆件上；6） 自顶层作业层的脚手板往下计，外架自身封闭共铺设三层脚手板，最下层脚手板铺设在-12.9m左右标高处、最上层脚手板铺设在0.00左右标高处，中间层铺设在两层的中间位置处；同时每一层工作面均要进行脚手板铺设。脚手板对接、搭接
14、构造（a）脚手板对接；（b）脚手板搭接9 警示分隔带1） 脚手架外侧第一步，以上每隔二层应设置一道宽为200间距为600的黄黑相间的警示分隔带。2） 警示分隔带的材料采用木板制成，应绑扎固定在外架钢管上。10 安全网1） 脚手架的外侧、临边防护及防护栏杆的外侧也应加设安全网封闭。2） 安全网应用铅丝、棕绳或尼龙绳绑扎在脚手架内侧，铅丝不细于18#。3） 安全网为每100cm2的面积上应有2000个以上网目的阻燃型绿色安全网。4） 立网之间的最大间缝不得大于10。五 成品保护1 不准在楼面上或外架进行进行堆放大量的材料或集中堆放，防止超载。2 不得随意踩踏板负筋。3 涂刷的各类油漆不得污染结构、
15、其他材料及影响文明施工。六 质量保证措施1 每层外脚手架搭设完成后，应进行验收，验收不通过或不通过验收，禁止进行上一层搭设施工；外脚手进行投入使用前还应进行全面验收、检查，并办理好移交手续。2 相应材料应有检测报告。3 进行施工前各级施工人员应接受技术及安全交底，必须严格按施工方案、技术交底及相关规范要求施工。5 对于特殊工种必须持证上岗。七 安全注意事项1） 脚手架搭设人员必须是经过按现行国家特种作业人员安全技术考核管理规定GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2） 搭设脚手架人员必须戴好安全帽、系好安全带、穿防滑鞋。作业人员上下应有专用通道，不得攀爬架体。3） 作业层上的施工荷载应符合设计要求，不
