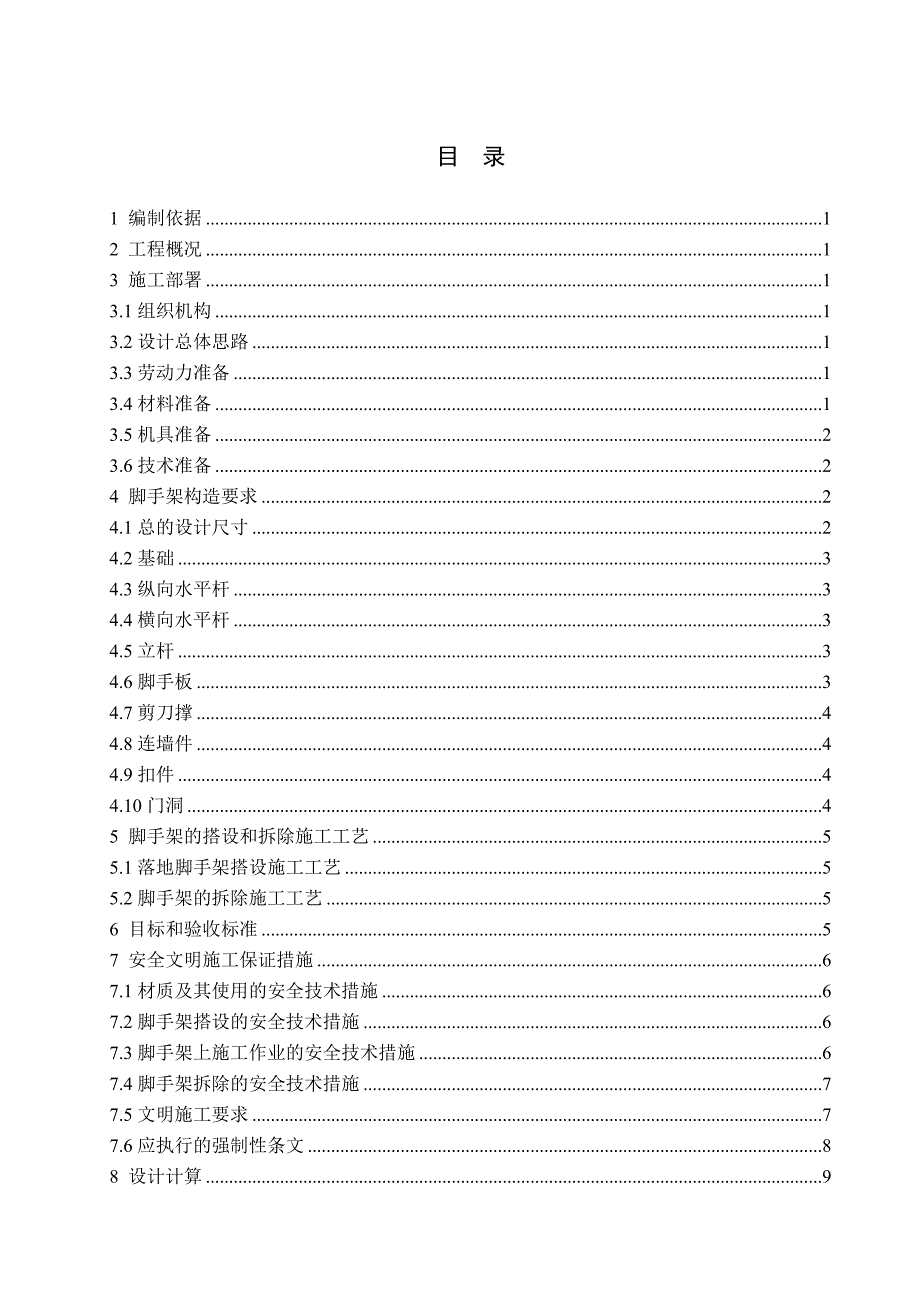

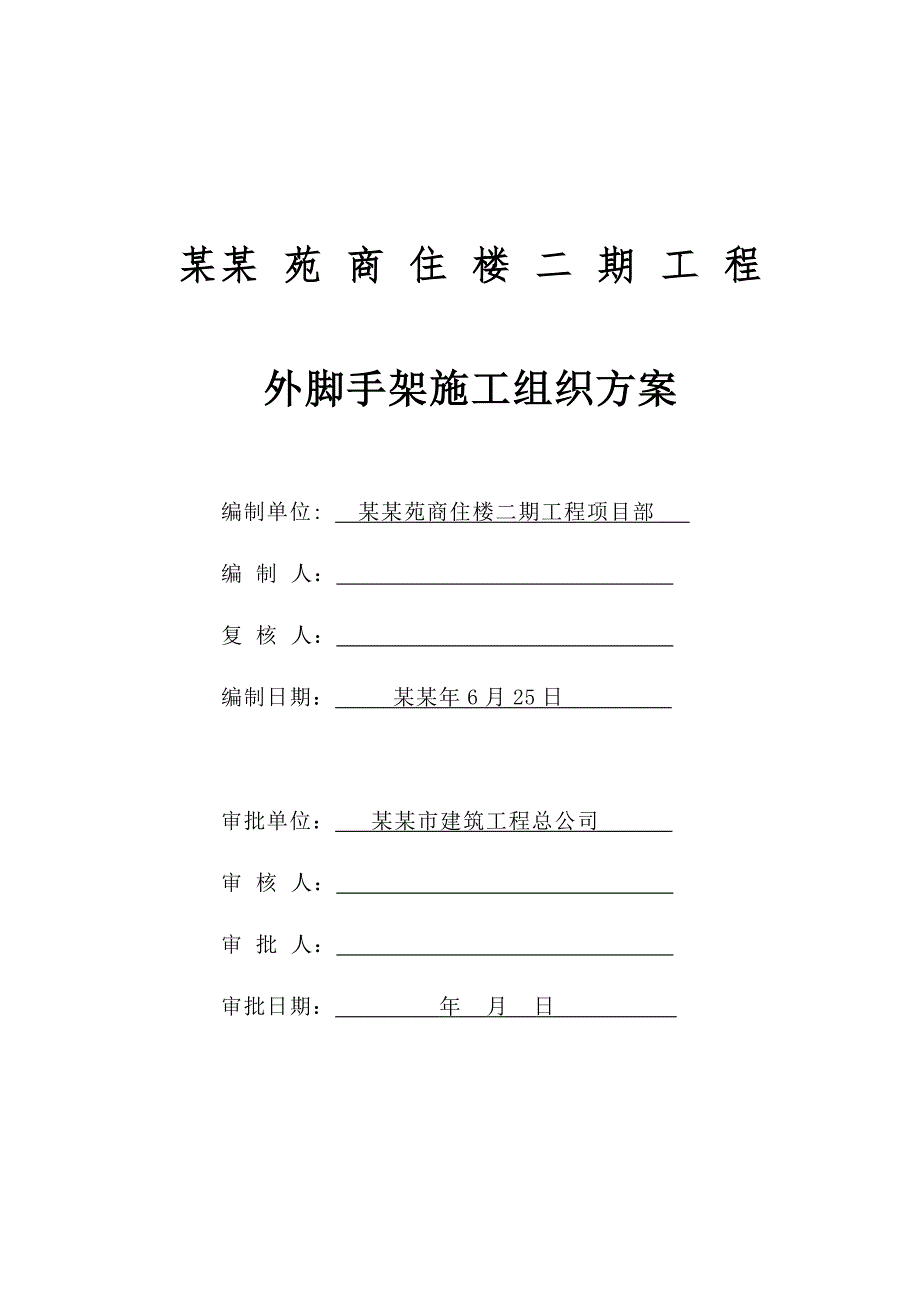

1、某某 苑 商 住 楼 二 期 工 程外脚手架施工组织方案编制单位: 某某苑商住楼二期工程项目部 编 制 人: 复 核 人: 编制日期: 某某年6月25日 审批单位: 某某市建筑工程总公司 审 核 人: 审 批 人: 审批日期: 年 月 日 目 录1 编制依据12 工程概况13 施工部署13.1组织机构13.2设计总体思路13.3劳动力准备13.4材料准备13.5机具准备23.6技术准备24 脚手架构造要求24.1总的设计尺寸24.2基础34.3纵向水平杆34.4横向水平杆34.5立杆34.6脚手板34.7剪刀撑44.8连墙件44.9扣件44.10门洞45 脚手架的搭设和拆除施工工艺55.1落地

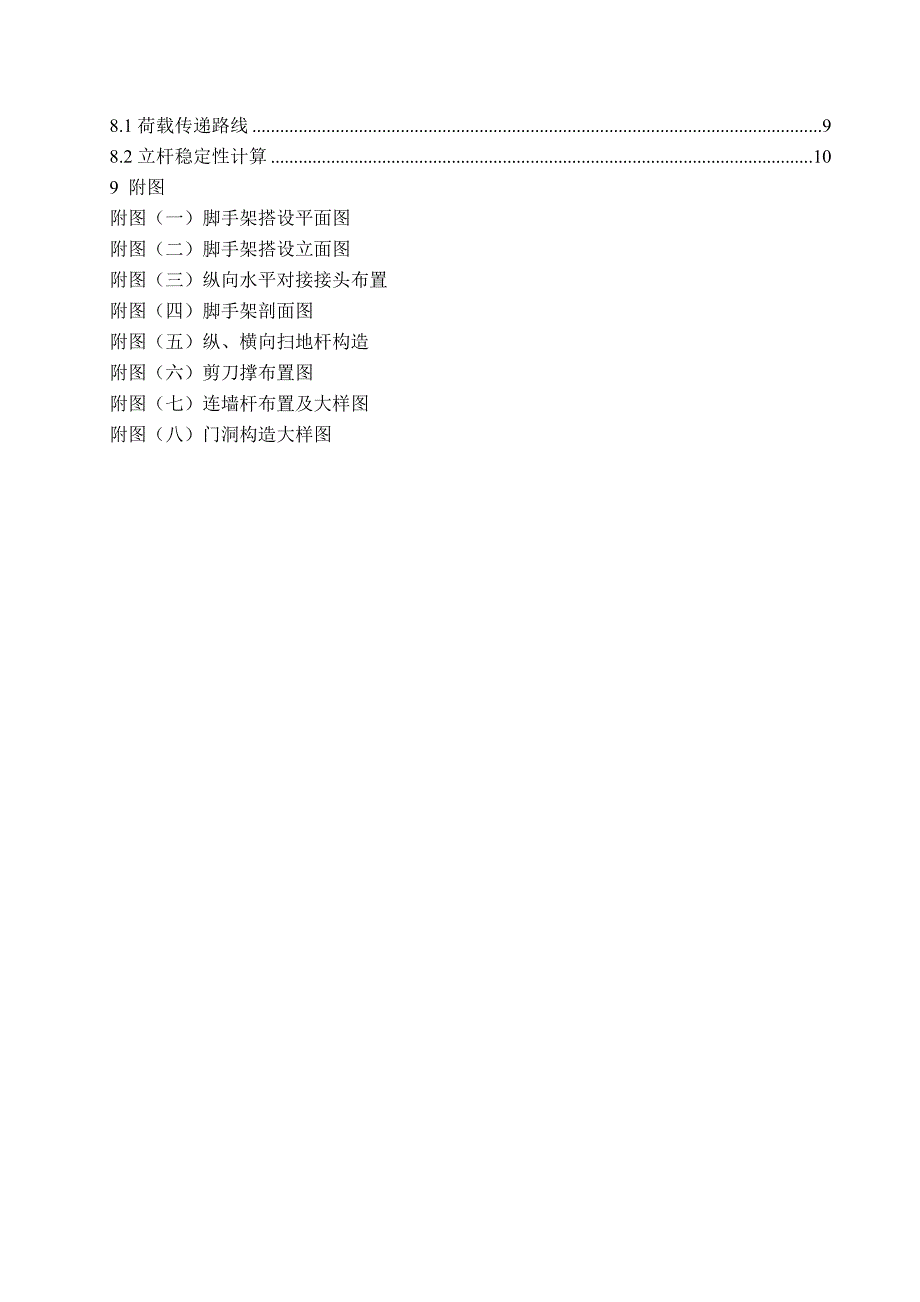

2、脚手架搭设施工工艺55.2脚手架的拆除施工工艺56 目标和验收标准57 安全文明施工保证措施67.1材质及其使用的安全技术措施67.2脚手架搭设的安全技术措施67.3脚手架上施工作业的安全技术措施67.4脚手架拆除的安全技术措施77.5文明施工要求77.6应执行的强制性条文88 设计计算98.1荷载传递路线98.2立杆稳定性计算109 附图附图(一)脚手架搭设平面图附图(二)脚手架搭设立面图附图(三)纵向水平对接接头布置附图(四)脚手架剖面图附图(五)纵、横向扫地杆构造附图(六)剪刀撑布置图附图(七)连墙杆布置及大样图附图(八)门洞构造大样图1 编制依据建筑施工扣件式钢管脚手架(JGJ130-

3、2001);建筑施工安全检查标准(JGJ59-99);建筑施工高处作业安全技术规范(JGJ80-91);中国建筑工业出版社出版建筑施工安全技术手册;本工程施工图纸和投标文件;本工程施工组织设计。2 工程概况本工程位于某某市水口镇联合村,框架结构6层,建筑面积40765平方米。建筑高度21.6米,本工程采用人工挖孔桩基础,总工期计划720天。3 施工部署3.1组织机构外架搭设由架子班长负责组织实施,项目部安全主管及安全员负责监督实施,其他人员配合。外架所需材料、劳动力计划均由架子班长负责编制及实施。技术交底工作由安全主管、安全员、架子班长分级负责。3.2设计总体思路外脚手架采用落地架方案。此架一

4、架多用,主体阶段主要用于安全防护,装修阶段既用于装修施工,也兼作安全防护。脚手架搭设平面布置见附图(一)。3.3劳动力准备搭设阶段共需架子工10名,维护阶段共需架子工4名,拆除阶段共需外架工10名。所有架子工均需持证上岗。搭设阶段安排1名测量放线工配合。3.4材料准备1、钢管宜采用力学性能适中的Q235A(3号)钢,其力学性能应符合国家现行标准炭素结构钢(GB700-89)中Q235A钢的规定。每批钢材进场时,应有材质检验合格证。2、钢管选用外径48mm,壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m,小横杆长度统一为1.5m。3、根据可铸铁分类及技术条件(GB978-67)

5、的规定,扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔,不宜有缩松、砂眼、毛刺、氧化皮等,要清除干净。4、扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm。6、钢管及扣件表面应进行防锈处理。7、脚手板应采用竹串片板制作,厚度不小于30mm,宽度大于等于250mm,长度为46m。脚手板的两端应采用直径为4mm的镀锌钢丝各设两道箍。8、钢管及扣件报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣应报废和禁止使用。3.5机具准备搭

6、、拆架子所需机具主要有架子扳手、吊线,由架子工自备。项目部应配备如下检查工具(可借用,但应符合要求):名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角注:建筑施工扣件式钢管脚手架(JGJ130-2001)中提及的钢板尺用钢卷尺代替。3.6技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。交底工作由项目安全主管、安全员、架子班长分级负责。4 脚手架构造要求4.1总的设计尺寸内排架步距取1.8m,外排架步距取0.

7、9m,横距1.05m(可平铺三到四块竹串脚手板,每块竹串脚手板宽大于等于250mm),立杆纵距取1.5m(局部有所调整,但均不大于1.5m),脚手架最高搭设为28.65m(总高27.15m加1.5m高护栏)。外排架内侧设全封闭密目安全网(每10cm10cm2300孔)。由于建筑物四周地面标高不统一,脚手架起步不在同一个面上,搭设时要注意以首层楼面为基准面上下搭设,确保首层脚手板跟楼面平齐,有利于首层脚手板满铺。立面布置见附图(二)。4.2基础地面上浇捣50mm厚素混凝土作基础,并要做好排水措施,场地不得积水。立杆支承在木垫板上,木垫板要稳固,不晃动。4.3纵向水平杆纵向水平杆要求设置在立杆内侧

8、,长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。详见附图(三)(五)。接长如采用搭接,搭接长度不应小于1m,应等间距设置3个旋转扣件固定。本工程使用竹串脚手板,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。4.4横向水平杆作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。靠墙一端离外墙装饰面距离为不大于50mm(符合J

9、GJ130-2001中6.2.3和7.3.6要求)。详见附图(四)(五)。4.5立杆内立杆距外墙边I不大于200mm。每根立杆底部应垫木垫块,垫块要稳固,不晃动。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4.6脚手板作业层脚手板应铺满、铺稳,离开外墙装饰面150mm。详见附图(四)。脚手板应设置在三根以上横向水平杆上。脚手板的铺设可对接平铺,也可搭接铺设,搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm,板长两端应与支承杆可靠固定。4.7剪刀撑剪刀撑在外侧立面整个高度和长度连续设置,斜杆与地面的倾角按4560控制,每组剪刀撑跨越立杆数宜

10、为57根。剪刀撑钢管应涂区别于立杆的颜色,最好是涂成红白相间警示标识。详见图(六)。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m,应等间距设置3个旋转扣件固定。4.8连墙件由于本工程脚手架高度超过了24米,按规范要求必须采用刚性连墙件,连墙件水平方向每三跨设置一度,高度方向隔步设置,注意每层错开连接点,特殊部位要加密设置。在浇捣梁板时预埋同一材质的钢管,再进行钢性连接,连接大样见附图(七)。 本工程连墙件拉结在框架梁上。立杆安装时,宜尽量选择靠近框架柱的位置,以满足JGJ130-2001中6.4.2连墙件“宜靠近主节点设置,偏离主节点的距离不应大于300mm” (不属于强制性条文)的要求。

11、连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。4.9扣件螺栓拧紧扭力矩不应小于,且不应大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.10门洞脚手架应在安全通道出入口处设置门洞。做法详见附图(八)。应采取如下构造措施:门洞上的立杆从门洞上的大横杆件开始绑扎;门洞上的内外大横杆用根钢管加强;脚手架内外两侧在门两边设人字形斜撑,斜撑与地面成60 o夹角,斜撑应与门洞上的立杆和大横杆绑扎牢固。安全通道处的门洞两侧立杆应为双管立杆,副立杆高度应高于门洞

12、口1至2步(外排架2步,内排架1步)。安全通道、卸料平台、井架通道不得与脚手架杆件连接。5 脚手架的搭设和拆除施工工艺5.1落地脚手架搭设施工工艺落地脚手架搭设的工艺流程:场地平整、夯实砼基础浇筑基底检查、放线定位铺设木垫板竖立杆排放纵向扫地杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板搭设防护栏杆。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记。用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记。木垫板应准确地放在定位线上,垫块必须铺放平稳,不得悬空。在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑,

13、拐角处双向增设,待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时,应采取临时稳定措施,直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆,后立外排立杆。每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时,宜先立外排,后立内排。5.2脚手架的拆除施工工艺拆架程序应遵守由上而下,先搭后拆的原则,一般的拆除顺序为:安全网拦杆脚手板剪刀撑横向水平杆纵向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时,应

14、先拆中间扣件,然后托住中间,再解端头扣。所有连墙杆等必须随脚手架拆除同步下降,严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。应保证拆除后架体的稳定性不被破坏,连墙杆被拆除前,应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度(约6m)时,应先在适当位置搭临时抛撑加固后再拆连墙件。6 目标和验收标准建筑施工安全检查标准(JGJ59-99)表3.0.4-1,要求全部符合要求。检查和验收应符合建筑施工扣件式钢管脚手架(JGJ130-2001)8.1、8.2要求。7 安全文明施工保证措施7.1材质及其使用的安全技术措施扣件的紧固程度不应小于,且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内,以防进雨水,直角扣件安装时开口不得向下,以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。7.2脚手架搭设的安全技术措施脚手架的基础必须经过夯实处理,并浇捣素混凝土层不少于500mm,并要做好排水措
