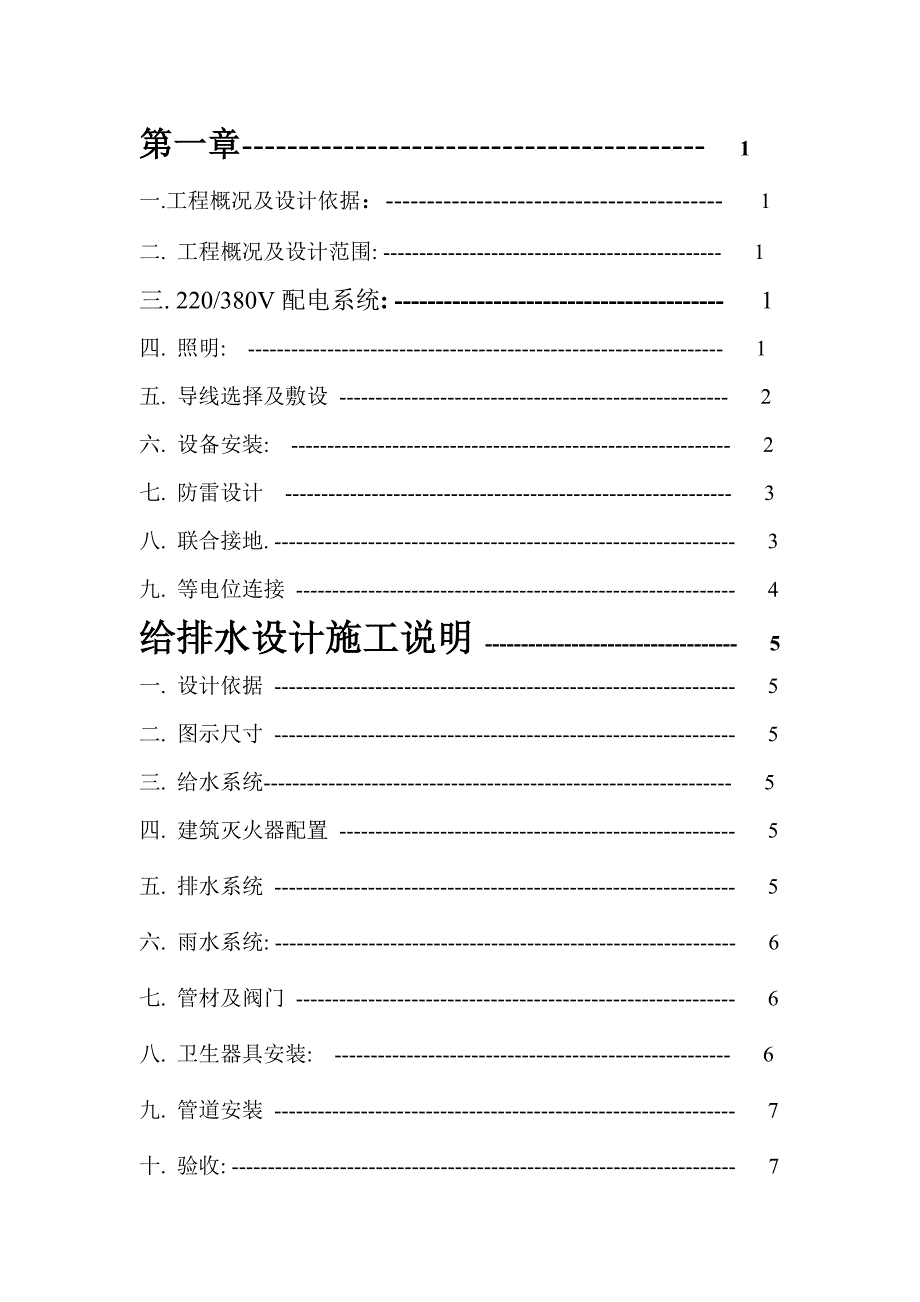

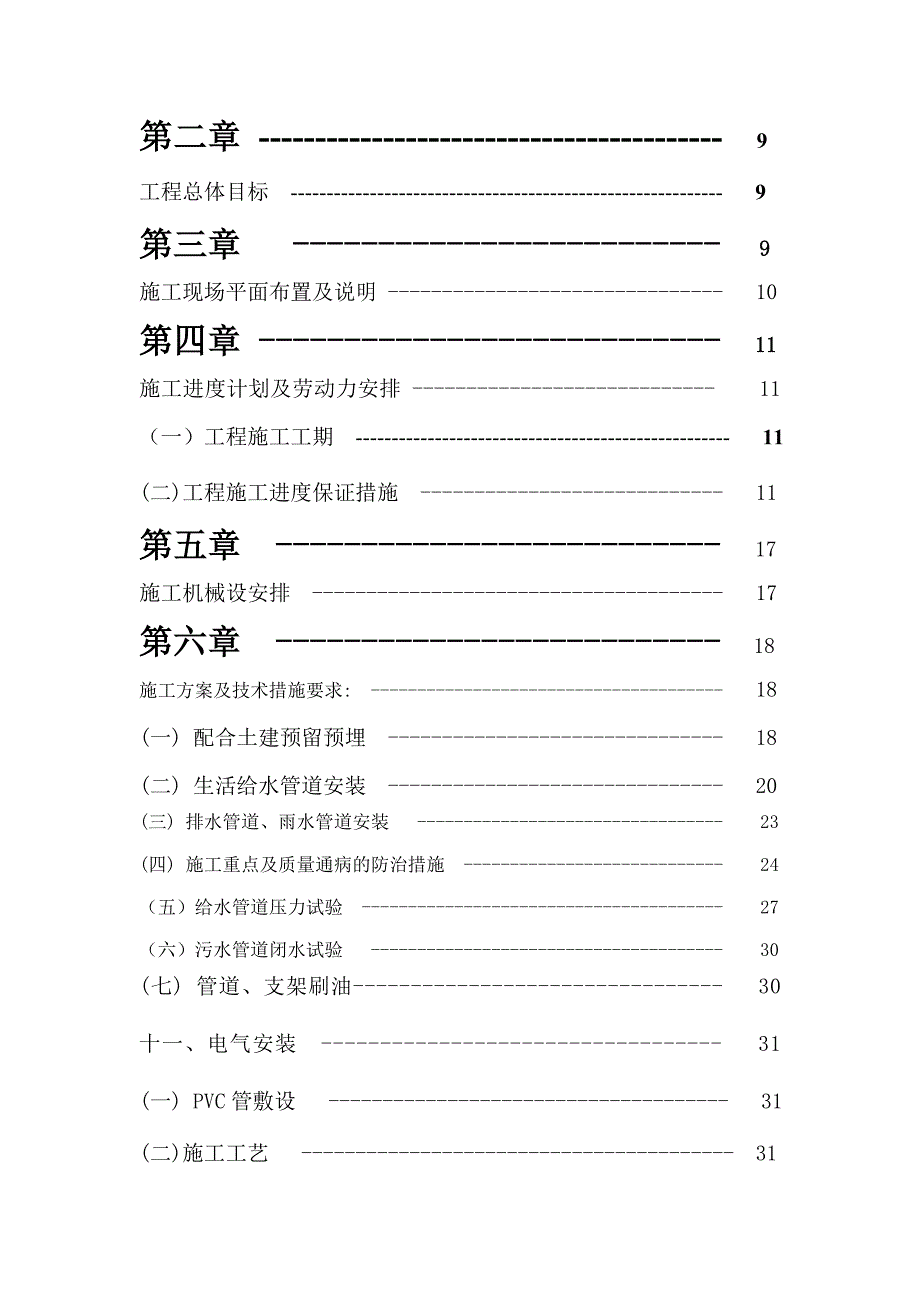

1、第一章- 1 一.工程概况及设计依据：- 1二. 工程概况及设计范围: - 1三. 220/380V配电系统: - 1四. 照明: - 1五. 导线选择及敷设 - 2六. 设备安装: - 2七. 防雷设计 - 3八. 联合接地. - 3九. 等电位连接 - 4给排水设计施工说明 - 5一. 设计依据 - 5二. 图示尺寸 - 5三. 给水系统- 5四. 建筑灭火器配置 - 5五. 排水系统 - 5六. 雨水系统: - 6七. 管材及阀门 - 6八. 卫生器具安装: - 6九. 管道安装 - 7十. 验收: - 7第二章 - 9工程总体目标 - 9第三章 - 9施工现场平面布置及说明 - 10第

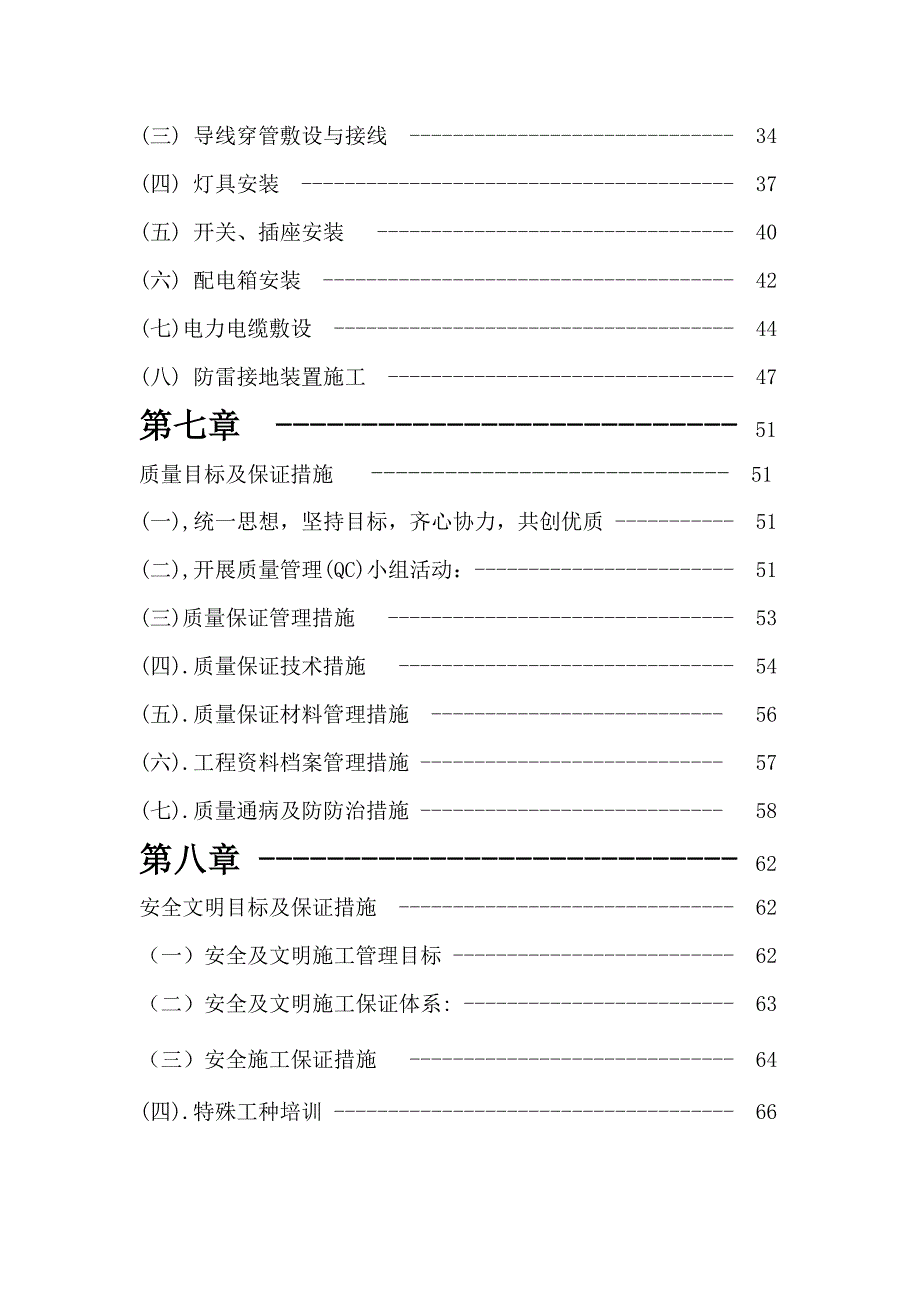

2、四章 - 11施工进度计划及劳动力安排 - 11（一）工程施工工期 - 11(二)工程施工进度保证措施 - 11第五章 - 17施工机械设安排 - 17第六章 - 18施工方案及技术措施要求: - 18(一) 配合土建预留预埋 - 18(二) 生活给水管道安装 - 20(三) 排水管道、雨水管道安装 - 23(四) 施工重点及质量通病的防治措施 - 24（五）给水管道压力试验 - 27（六）污水管道闭水试验 - 30(七) 管道、支架刷油- 30十一、电气安装 - 31(一) PVC管敷设 - 31(二)施工工艺 - 31(三) 导线穿管敷设与接线 - 34(四) 灯具安装 - 37(五) 开
3、关、插座安装 - 40(六) 配电箱安装 - 42(七)电力电缆敷设 - 44(八) 防雷接地装置施工 - 47第七章 - 51质量目标及保证措施 - 51(一),统一思想，坚持目标，齐心协力，共创优质 - 51(二),开展质量管理(QC)小组活动：- 51(三)质量保证管理措施 - 53(四).质量保证技术措施 - 54(五).质量保证材料管理措施 - 56(六).工程资料档案管理措施 - 57(七).质量通病及防防治措施 - 58第八章 - 62安全文明目标及保证措施 - 62（一）安全及文明施工管理目标 - 62（二）安全及文明施工保证体系: - 63（三）安全施工保证措施 - 64(四
4、).特殊工种培训 - 66 第一章 - 1 -一.工程概况及设计依据：1. 根据甲方要求及建筑,给排水专业条件进行本设计.2. 住宅建筑规范GB 503682005.3. 低压配电设计规范:GB5005495.4. 建筑物防雷设计规范:GB5005794(2000年版).5. 电力工程电缆设计规范:GB5021794.6. 居住区供电配电设施建设标准:GBJ32/J112005.7. 江苏省住宅设计标准DGJ32/J 26-2006 二. 工程概况及设计范围:1. 工程概况:本工程为 新城市广场1C组团别墅楼甲乙,框架异型柱结构,为多层建筑,地上三层,地下一层, 建筑高度11.6m,总建筑面积
5、约_52000平方米.2. 设计范围:220/380V配电系统;接地系统;有线电视系统;综合布线系统;煤气表远传及对讲系统.三. 220/380V配电系统:1. 本别墅用电均为三级负荷.属一般环境.住户使用电压为380/220V.2. 本单元别墅由小区变提供一路三相四线380/220V低压电源.电源线路采用YJV220.6/1KV型电缆直埋引入电表箱.3. 根据DGJ32/J112005标准及建设单位要求,. 本别墅用电标准为:400平方米以下每户35KW,500平方米以上每户45KW.四. 照明: - 2-1. 住户内灯具由用户装饰时确定, 本工程仅负责管线设计到灯位.住宅的起居室厨房卫生间
6、的设计照明均为100Lx,卧室的设计照度为75Lx,餐厅的设计照度为150Lx,LPD值均为7W/m2.2. 照明配电箱引至灯具的配线用BV线穿PVC管沿墙,沿顶板,沿地暗敷.五. 导线选择及敷设1. 配电支线:均为BV450/750V电线.除图中注明外,照明,插座均为3*2.5mm2.2. 电气施工时管线直线长度大于30m处,拐弯处及明暗交接处需加过线盒或管径放大一级.3.穿电缆或导线的钢管内部需平滑,不应有扁曲和节痕, 钢管弯曲时尽可能有较大的曲率半径(穿电缆时不小于管径的15倍, 穿导线时不小于管径的6倍).4. 照明配线主干线按系统图选用. 照明配电平面图中未标注导线均为三蕊线. 照明配线共管不应超过8根,具体要求为BV1*2.5:管径选择: 2蕊 PVC16 3-5蕊 PVC20 6-8蕊 PVC25 8蕊以上分两管敷设.六. 设备安装:1. AW住户电表箱为户外型, 安装:高度为道路标高0.5米,AL用户箱为嵌墙安装,箱底距地1.8m,RDX弱电箱为嵌墙安装, 箱底距地0.3m
