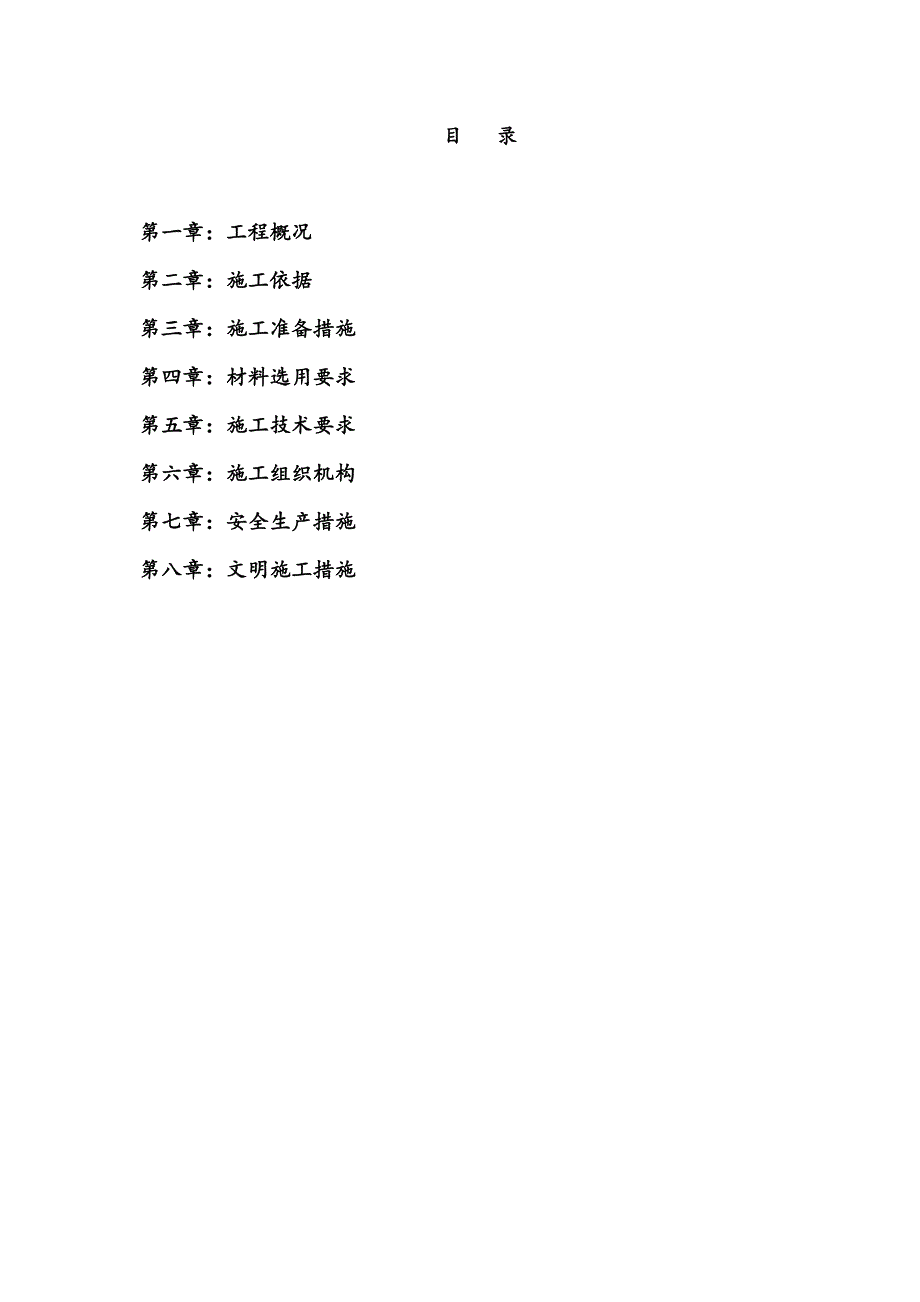

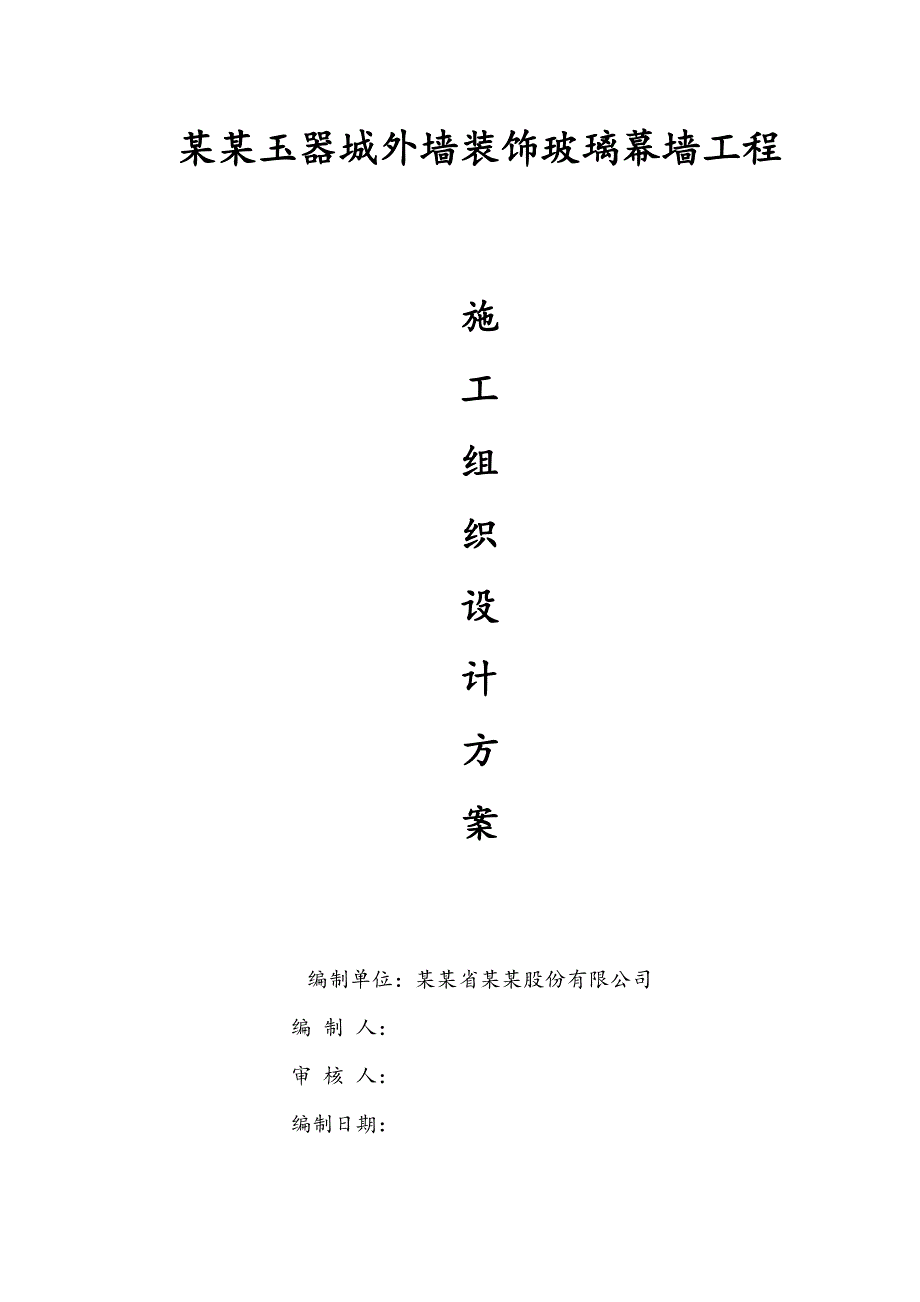

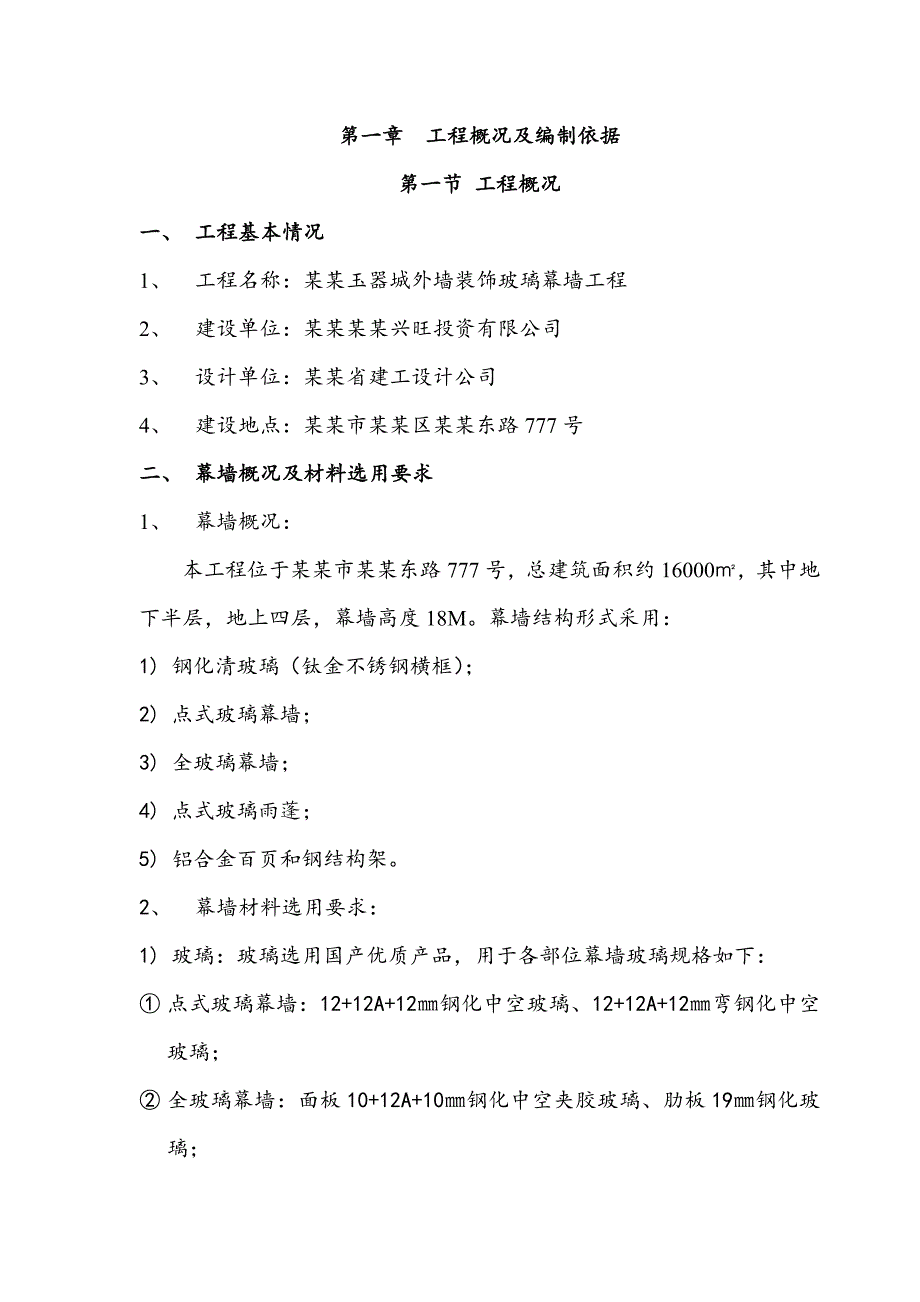

1、某某玉器城外墙装饰玻璃幕墙工程施工组织设计方案编制单位：某某省某某股份有限公司编 制 人：审 核 人：编制日期：目 录第一章：工程概况第二章：施工依据第三章：施工准备措施第四章：材料选用要求第五章：施工技术要求第六章：施工组织机构第七章：安全生产措施第八章：文明施工措施第一章 工程概况及编制依据第一节 工程概况一、 工程基本情况1、 工程名称：某某玉器城外墙装饰玻璃幕墙工程2、 建设单位：某某某某兴旺投资有限公司3、 设计单位：某某省建工设计公司4、 建设地点：某某市某某区某某东路777号二、 幕墙概况及材料选用要求1、 幕墙概况：本工程位于某某市某某东路777号，总建筑面积约16000，其中
2、地下半层，地上四层，幕墙高度18M。幕墙结构形式采用：1) 钢化清玻璃（钛金不锈钢横框）；2) 点式玻璃幕墙；3) 全玻璃幕墙；4) 点式玻璃雨蓬；5) 铝合金百页和钢结构架。2、 幕墙材料选用要求：1) 玻璃：玻璃选用国产优质产品，用于各部位幕墙玻璃规格如下： 点式玻璃幕墙：12+12A+12钢化中空玻璃、12+12A+12弯钢化中空玻璃； 全玻璃幕墙：面板10+12A+10钢化中空夹胶玻璃、肋板19钢化玻璃； 铝合金玻璃幕墙：6+9A+6 Low-E钢化中空玻璃、8+12A+8钢化中空玻璃； 玻璃雨蓬：8+1.14Pvb+8双钢化夹胶玻璃 甲级防火窗：8防火玻璃2) 铝合金型材：选用国产优
3、质铝型材、铝材表面氟碳喷涂处理。3) 钢材：钢材选用国产优质Q235B钢，所有幕墙骨架，除不锈钢外所有钢龙骨均需作热镀锌防腐处理。4) 硅酮结构密封胶、耐侯密封胶硅酮结构密封胶、耐候密封胶选用经国家经贸委有关部门认定的产品。5) 五金配件五金配件选用国产优质产品，材质为304不锈钢。螺栓、螺丝采用国产优质不锈钢。第二节 编制依据 本工程的施工执行中华人民共和国国家标准及建设部颁发的有关建筑工程、市政工程现行的规程、标准、规范、办法及建设部下发的有关建设工程施工方面的文件、规定，包括但不局限于如下内容进行编制：1、 有关本工程建筑、结构图纸及幕墙施工图纸2、 玻璃幕墙工程技术规范JGJ102-2
4、0033、 建筑幕墙JG3035-964、 玻璃幕墙工程质量检验标准JGJ/139-20015、 金属与石材幕墙工程技术规范JGJ113-20016、 建筑幕墙工程技术规范DBJ08-56-967、 建筑装饰工程施工及验收规范GB50210-20018、 点支式玻璃幕墙工程技术规范CECS127-20019、 全玻璃幕墙工程技术规程DBJ/CT014-200110、 外墙饰面工程施工及验收JGJ26-200011、 建筑装饰装修工程质量验收规范GB50210-200112、 钢结构工程施工质量验收规范GB50205-200113、 建筑玻璃应用技术规程LGJ113-200314、 浮法玻璃GB
5、11614-199915、 钢化玻璃GB15763.2-200516、 中空玻璃GB11944-200217、 幕墙用钢化玻璃与半钢化玻璃GB17481-199918、 铝及铝合金板材GB3880-199719、 铝合金建筑型材GB/T5237-200420、 建筑用硅酮结构密封胶GB16776-200521、 硅酮建筑密封膏GB/T14683-200322、 中空玻璃用弹性密封剂JC486-200123、 连续热镀锌薄板和钢带GB2518-8824、 多功能钢铁表面处理液通用技术条件GB/T12612-9025、 热喷涂金属表面预处理通则GB11373-8926、 不锈钢棒GB/1220-8
6、827、 紧固件螺栓和螺钉GB/T527728、 紧固件机械性能 不锈钢螺栓、螺帽和螺钉GB/T3098.629、 紧固件机械性能 不锈钢螺母GB/T3098.1530、 建筑幕墙理性能分级GB/T15225-9431、 建筑幕墙空气渗透性测试方法GB/T15226-9432、 建筑幕墙风压变形性能测试方法GB/T15227-9433、 建筑幕墙雨水渗透性能测试方法GB/T15228-9434、 建筑幕墙平面内变形性能检测方法GB/T18250-200035、 建筑幕墙抗震性能震动台试验方法GB/T18576-200136、 建筑橡胶密封垫预成型实芯硫化的结构密封热用材料GB1071137、
7、聚硫建筑密封膏JC483-9238、 中空玻璃用弹性密封剂JC486-200139、 硫化胶或热塑橡胶撕裂强度的测定GB/T529-9940、 硫化胶邵尔硬度实验方法GB/T531-9941、 硫化胶密度的测定GB/T533-9942、 建筑施工安全检查标准JGJ59-99第二章 管理目标及施工前准备第一节 施工管理目标一、 项目管理总体规划1、 对于本工程项目，我们将精心组织施工，并采取切实有效的措施，保证工程质量，在遵循工程承包合同文件、设计文件以及国家政府有关法律法规的前提下，从深化设计到材料的购买，从部件制作到构件的组装，乃至最后的现场安装及现场质量控制，都严格把关。2、 公司项目管理
8、的总体规划：公司副总经理负责整个工程的控制；总工程师负责工程的整个技术指导和监督；项目经理负责工程的具体动作；项目部专职质安员负责工程的质量管理和安全管理；项目部施工员负责工程的现场施工管理工作，项目部材料员负责工程的材料供应管理工作。3、 本着科学管理、精干高效、结构合理的原则，充分依靠管理、技术优势，抽调技术力量强、管理过硬的项目班子组成项目经理部。项目经理部全面履行合同，对工程施工进行组织、指挥、管理、协调和控制，全权处理项目施工中的一切事务。4、 施工队伍根据不同工种分为不同班组及各工种工作量需要核定施工人数，施工任务由工程部直接下达到各班级一，由班组长带领工人进行施工，做到工种分工明
9、确，目标责任到位，降低工程损耗，确保工期、质量达标。二、 工程项目管理目标1、 质量目标：确保达到质量验收合格标准要求，并达到全国优秀建筑幕墙奖的要求。2、 安全目标：杜绝重大伤亡事故，减少一般事故的发生，争取重轻伤率不大于千分之五，确保施工安全人员生产安全，实现五无（无重伤、无死亡、无倒塌、无中毒、无火灾），做到“安全第一，预防为主”。第二节 施工前准备措施 施工前准备是顺利完成该工程的基础和保证，我公司将全力以赴投入到工程的实施工作上去，充分做好各种准备，为本工程顺利施工奠定基础，确保工程高质、安全、按期完成。一、 施工技术准备1、 组织施工技术人员熟悉和学习图纸，了解设计上要求施工达到的
10、技术标准、明确工艺流程。2、 进行图纸会审等工作，做好施工图纸的会审记录。施工前，根据图纸要求做好技术质量交底和安全施工交底工作。3、 组织各专业施工组共同学习图纸，商定施工中各专业工种的配合，根据施工图纸的要求，编制本工程各分部分项工程的正式的施工组织设计或施工方案，并组织有关施工人员进行方案交底。4、 根据提供水准点测设符合本工程的现场测量控制网及高程控制网。各控制点均作加固处理，必要时设防保护，以防破坏，利用控制网控制和校正建筑物的轴线、标高等，确保工程质量。二、 施工材料准备1、 根据施工图纸，为施工中所需的各种物资资源的生产和供应情况、价格、品种及运输路线等进行详细调查。2、 根据施
11、工组织设计的施工进度图和施工预算中的工料分析，编制工程所需的材料用量计划及材料进场计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。3、 根据材料需用量计划和进场计划，做好材料的申请、订货和采购工作，使计划得到落实。4、 根据材料需用量计划做好构配件的加工、翻样工作，并按施工平面布置图的要求做好堆放和保管工作。5、 选择材料的供应厂家必须是有较大规模的生产能力、售后服务好、有良好信誉的企业。用于工程的主要材料，在采购使用前向有关部门申报备案，获准后方可使用。三、 施工现场准备1、 掌握施工阶段的气象资料，以便综合组织全过程的均衡施工，制定出雨天、大风天气的施工措施。2、 根据甲方提
12、供的地下原有管道及障碍物等资料，为了施工现场地下管道、障碍物情况。3、 确定施工范围，做好围档，拆除地下、地面障碍物，落实地下管线改移、悬吊和保护措施，修建临时设施，平整场地。4、 在施工前，对施工用水、施工用电的水源、电源等的供应情况作详细调查，包括给水的水源、水量、压力、接管地点、供电能力、线路距离、负荷、停电情况等。5、 架设动力照明线路，接通施工用水管路，确定材料、设备运输线路。接通水、电源，现场水电工根据方案要求与安全操作规程敷设临时地下给水管和电线（杆），将水、电送至各个用水用电的地点，并做好现场排水工作。6、 做好场区的临时排水及场地、道路硬化。按施工方案和施工平面布置图的要求，
13、搭设工地办公用房、会议室、值班室及安排好其他生活设施和生产设施等。7、 根据现场土建施工情况，以地下室架空层作为规定的铝合金加工及材料的堆放地点，加工场地和材料堆放场地严格分开，加工场地的机具排列科学整齐，有利于安全生产，材料应做好登记、编号、标识和保护工作。布置好各材料堆场的位置，并根据材料、构配件的需用量计划组织其进场。四、 施工队伍准备1、 根据确定的现场管理机构建立施工管理层，对本工程的施工全过程进行监督。2、 根据工程特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，并做好劳动力进场的准备工作。3、 根据各施工阶段的劳动力需用量计划，组织安排好具体人员，确定具体的进场时间，
14、以保证施工的连续性。4、 对工人进行必要的技术、安全、思想和法制教育，教育工作树立“质量第一、安全第一”的思想，并遵守有关施工和安全技术法规、遵守地方、街道的治安法规。5、 在大批施工人员进场前，必须做好后勤工作的安排，为职工的衣、食、住、行、医等给予全面考虑，且认真落实。6、 劳动力计划如下：工种设定班组每组人合计人备注测量工1881、实际投入人数由进度情况定。2、若工期紧，两班交叉作业。电焊工144幕墙安装队11010钢结构安装队2816材料搬运队2816合计54五、 施工设备准备1、 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具需用量计划的落实，确保按期进场。公司主要的施工/加工设备、设施一览表：主要施工/加工设备、设施产地生产能力、状态、数量端角切割机国产5万、好、1台数控6M双头锯国产良好、1台自动送料直角机国产良好、1台多头钻国产良好、4台仿型铣国产良好、4台撞角机国产良好、2台切割机床国产良好、1台铣床国产良好、4台打胶机国产良好、1台开榫机国产良好、3台2、 根据施工机具的需用量计划，按施工平面布置图的要求，组织施工机具设备进场，机械设备进场后，按规定地点和方式布置，并进行相应的保护和试运转等工作。3、 施
