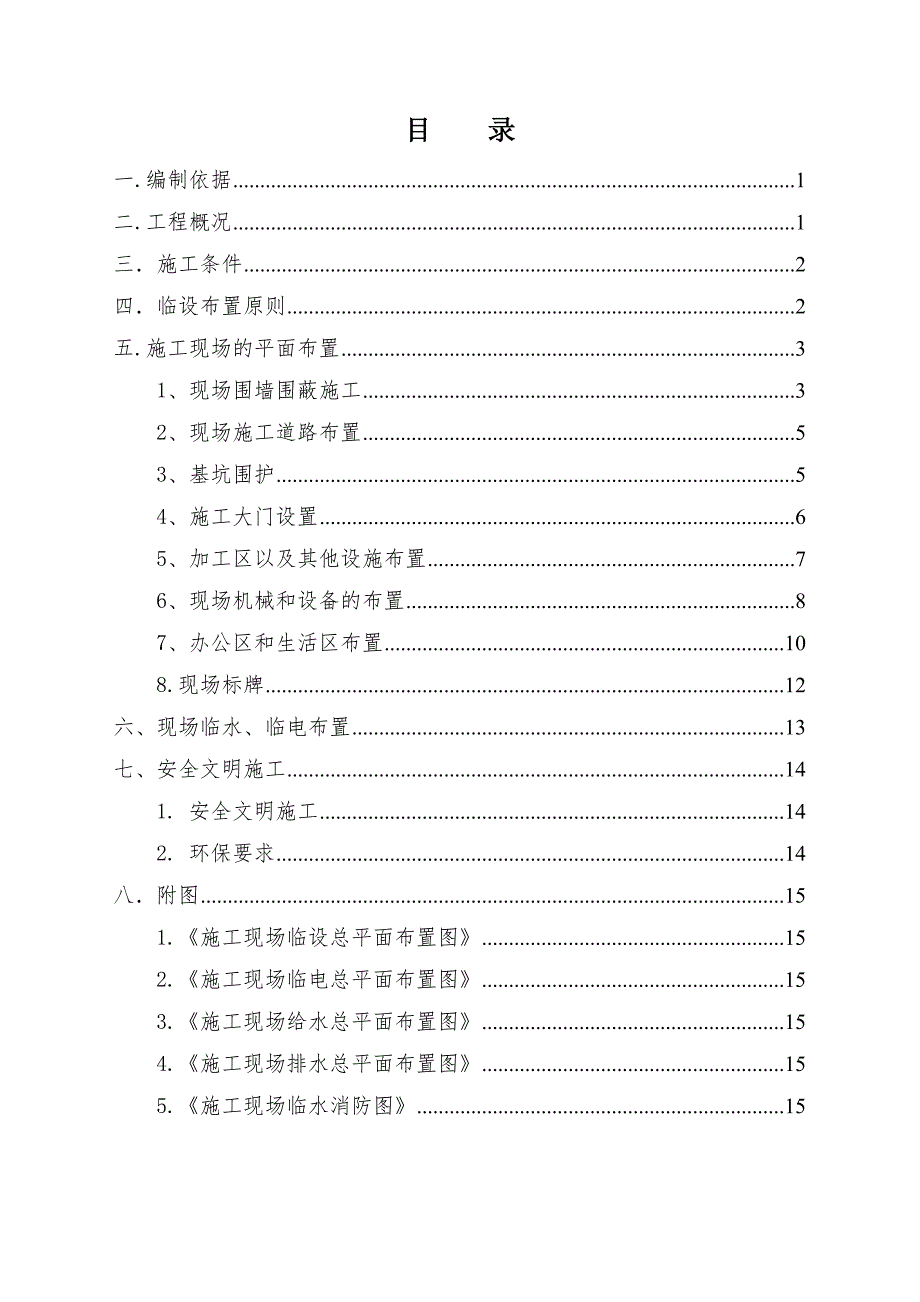

1、目 录一.编制依据1二.工程概况1三施工条件2四临设布置原则2五.施工现场的平面布置31、现场围墙围蔽施工32、现场施工道路布置53、基坑围护54、施工大门设置65、加工区以及其他设施布置76、现场机械和设备的布置87、办公区和生活区布置108.现场标牌12六、现场临水、临电布置13七、安全文明施工141. 安全文明施工142. 环保要求14八附图151.施工现场临设总平面布置图152.施工现场临电总平面布置图153.施工现场给水总平面布置图154.施工现场排水总平面布置图155.施工现场临水消防图15临设施工方案一.编制依据中铁建设集团VI手册； 中铁建设集团施工现场管理规定；地下室施工阶段
2、现场平面布置图； 业主交底及现场实际情况二.工程概况本项目为10栋21层住宅-39层住宅，建筑类别为3类，设计使用年限为50年。位于深圳市南山区整个大冲旧村改造项目的核心区域。北临大冲三路，南临科发路，西临大冲二路，北临大冲二道。工程名称：华润大冲旧村改造项目回迁自住区A区用地位置：深圳市南山区，地块编号：2012-003-0026用地单位：华润置地（深圳）有限公司施工单位：中铁建设集团有限公司本项目总用地面积49074.13 m，建设用地面积46475.69m2，绿地面积2598.44m，总建筑面积.66m，规定计容积率建筑面积.91m，规定容积率5.7，其中住宅建筑面积.78m，小区居民文
3、体活动中心建筑面积3000.39 m（含地面泳池更衣室：96.96 m），物业服务用房建筑面积807.86 m，人防报警室建筑面积12.88 m，整个小区共由10栋（此为按阿拉伯数字编号划分；若把其中的A、B栋也区分开，则共为15栋）超高层住宅、高层住宅、小区居民文体活动中心、物业服务用等组成。总工期550个日历天总建筑面积：.95m；其中地下建筑面积：84729.6m，地上建筑面积为：.35m；本工程设计标高0.00相当于绝对标高（黄海高程）11.25米。结构类型：剪力墙结构/钢筋砼框架，抗震设防烈度：7度；人防工程等级：3个抗力级别为常六和核六级、1个抗力级别为常五核五级，战时作为二等人员
4、掩蔽部，及一座常五核五级区域电站，人防区建筑面积7781.55m。三施工条件本项目用地四面均与城市干道相邻，水、电、煤气等城市管网完备，能源供应情况良好，交通便利。同时处于地块边有一混凝土搅拌站，我司组织施工时可对于混凝土的供应较为快捷和方便。四临设布置原则根据本工程所处地理位置的特殊性以及业主的具体要求，平面的布置必须按照文明工地标准来分区布置，因此，现场临设平面布置应充分考虑各种环境因素及施工需要，布置时应遵循原则如下：1、现场平面随着工程施工进度，依据甲方提供的施工场地划分范围以及市政规划道路的陆续开工建设进行分阶段布置和安排，各阶段的平面布置要与该时期的施工重点相适应。2、在平面布置中
5、充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、职工住宿、施工人员出入、材料运输、临时堆放场地等的优化合理布置。3、施工材料堆放设在垂直运输机械覆盖的范围内，由于施工场地内距离其它周边建筑物较近，且为密集型群塔作业，塔吊吊运中设专人指挥操作，以保证施工安全。4、中小型机械的布置，要处于安全环境中，要避免高空物体打击的范围。5、临时用电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。6、本工程应着重加强现场安全管理力度，严格按照我公司的项目安全管理手册的要求进行管理。7、本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处
6、于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。8、控制粉尘设施排污、废弃物处理及噪音设施的布置。9、设置便于大型运输车辆通行回转的现场道路并保证其可靠性。五.施工现场的平面布置1、现场围墙围蔽施工施工现场周围沿用地红线砌筑围墙墙宽200mm，高2000mm，每5000mm设一400400墙垛，高度为2200mm，每15000mm设一沉降缝。围墙内外抹灰刮白，外侧根据中铁建设集团VI手册5.1-2“集团公司项目部工地围墙及现场楼体宣传告”规定彩绘集团公司图标并做饰线，施工现场围墙围闭大样做法和围墙装饰做法如下图所示（业主已经施工完毕的部分的场地周圈围墙继续沿
7、用）：图一：现场围墙做法图二：施工现场围墙围蔽平面示意图2、现场施工道路布置场内主要施工道路沿用业主已经修筑好的现场施工临时用路。场地地面采用素土夯实，100 厚碎石找平，100厚 C15 砼面层（随捣随抹光）。主体及砌体、装修阶段场内施工道路沿小区内永久道路线路布置。特别说明： 基础与地下室施工阶段，场内施工道路按照地下室及基础施工阶段的平面布置图来设置，即沿基坑周圈已经铺设好的水泥路作为施工道路。 主体、砌体结构施工时，按照主体、砌体结构施工阶段总平面布置图来布置场内施工道路，场内施工道路两侧用钢管及密目安全网搭设高2米的简易围墙，以保障现场的有组织施工，使施工现场管理得以规范化、标准化，
8、为达到安全文明工地做准备。 装修及安装阶段，场内主要施工道路在已经回填完毕的地下室浮土上修筑，主要是总规划图上设置道路，基层基压实度93%，200 厚 4%水泥稳定石粉渣找平即可。3、基坑围护地下室开始出土后在基坑坡顶线沿线做1200mm高防护栏，内侧满挂密目安全网。做法如图十所示。图三：基坑护栏剖面图4、施工大门设置因本项目用地面积较大，总用地面积：49074.13m，为方便施工现场进出材料，施工现场围闭后设有三个8000mm的大门，其中南侧大门设为进入工地的正大门，采用伸缩门（为工地1号出入口），东北角设有一个推拉大门（为工地2号出入口），西北角设置的大门为3号出入口，采用伸缩门，详见附图
9、1：施工现场总平面布置图，根据中铁建设集团VI手册规定，大门漆成白色并彩绘集团公司图标，两端门柱分别喷“诚信、创新永恒”“精品、人品同在”字样，如图四、五所示。图四：施工现场推拉大门示意图图五：现场伸缩大门示意5、加工区以及其他设施布置5.1钢筋加工场由于场基坑面积较大，施工基坑是分三个流水面作业，为便于及时吊运到作业面，在现场设有四个钢筋加工场，尺寸规格为6mx12m，位置详见临设施工平面布置图.5.2木工加工棚木工加工棚布置在现场南侧，挨着成品模板堆放场区和水电加工区。采用彩钢板房，总面积60。加工棚内设置专用灭火器。在工程地下结构施工前搭设，地上结构施工完毕后拆除。5.3模板及周转料堆放
10、周转料、大模板堆放在每栋楼附近，距离基坑上口边1.5m以外，具体位置见“施工现场临设总布置平面图”，待地下室部位回填土完成后，周转料、大模板移至地下室顶部的回填土上。大模板堆放搭设专用的堆放架，堆放架采用钢管搭设，高度和宽度符合模板尺寸，四周用绿色安全网围护，钢管涂刷红白相间油漆。堆放架下铺塑料布，防止脱模剂下渗； 并垫100100mm的方木。5.4水、电加工场地水、电材料堆放及加工场地设置于现场东侧靠南。5.5洗车台及排水沟在施工现场主大门内设置洗车池，供出场车辆清洗车轮上的泥土及污物。洗车台外圈尺寸为40006000mm，水沟宽300mm，水篦子采用32螺纹钢焊制，污水经沉淀池沉淀后循环使
11、用。在次大门设置排水沟，水沟宽300mm，水篦子采用32螺纹钢焊制。图六：1号工地出入口5.6测量桩点保护：现场测量使用的长期桩点应加保护，保护措施为以桩点为中心，用红砖砌筑500*500mm的挡台，高度为200mm。中部浇注混凝土，上皮高度较桩点端头低5mm。5.7配电箱保护现场配电箱采用高台加安全棚的保护措施。具体要求为，用红砖砌筑600*1000mm大小的平台，高度为200mm。平台上座配电箱，平台四周设置栅栏，栅栏采用12钢筋加上下角钢焊制，与平台固定，用红油漆满刷，平台抹水泥砂浆罩面。工程实例照片如下：图七：电箱防护工程实例照片5.8垃圾站及吸烟室按照公司有关施工垃圾分类处理的环保标
12、准，现场西南角设置垃圾站1个，并在旁边设置吸烟室和厕所，垃圾站分别按有毒无毒、可回收不可回收的标准设置，并严格要求所有垃圾分类入站。5.9所有场地及机械设备按照公司有关要求统一进行有效标识、标识清楚与实物统一。5.10“施工现场临设总平面布置图”，详见附图。6、现场机械和设备的布置 现场施工器械主要包括塔吊、施工电梯及混凝土输送泵等。本工程设塔吊9台，自编号（与各楼号相对应），具体位置见塔吊基础施工方案；施工电梯布置在装修施工阶段设置15部笼式施工电梯，分别布置在地上主楼结构的附近，具体位置见装修阶段施工电梯方案。施工电梯在工程进入到装修施工阶段时安装并投入使用，装修施工完毕后拆除撤场。本工程
13、拟投入的主要施工机械设备如下表所示：设备名称型号及规格数量单位机械性能投入时间塔吊55米臂长4台先进、性能良好按进度计划投入塔吊50米臂长3台先进、性能良好按进度计划投入塔吊35米臂长1台先进、性能良好按进度计划投入塔吊30米臂长1台先进、性能良好按进度计划投入汽车吊120T2台先进、性能良好按进度计划投入挖掘机PC2003台先进、性能良好按进度计划投入施工电梯SC200/200TD15台先进、性能良好按进度计划投入砼输送泵车载式5套先进、性能良好按进度计划投入汽车泵48米2套先进、性能良好按进度计划投入自卸车15T4台先进、性能良好按进度计划投入插入式振动器0.8KW20台先进、性能良好按进
14、度计划投入平板振动器3.5KW8台先进、性能良好按进度计划投入砂浆搅拌机30台先进、性能良好按进度计划投入锯木机圆盘式3KW5台先进、性能良好按进度计划投入交流电焊机30KVA14台先进、性能良好按进度计划投入埋弧自动焊机20KVA6台先进、性能良好按进度计划投入对焊机4台先进、性能良好按进度计划投入切割机MJ2174台先进、性能良好按进度计划投入钢筋调直机7.5KW10台先进、性能良好按进度计划投入钢筋弯曲机40内6台先进、性能良好按进度计划投入钢筋切断机40内6台先进、性能良好按进度计划投入7、办公区和生活区布置项目管理人员的办公区和生活区设于地快的西侧，办公区是以地块边的旧楼经过改造精装修作为办公场所的，楼层的二楼作为项目办工区，如下图所示：图八：项目管理人员办公区平面布置示意图而管理人员的生活区板房由32个规格为3mx6m的集装箱组成，每层16个，两层布置；一栋砖砌体结构的管理人员的饭堂，同时设有篮球场运功场所，如下图所示：图九：管理人员生活区平面示意图因现场场地用地紧张，生活区布置在现场外，外租临时场地搭设工人生活区。工人生活区是由10栋2层彩钢板房，每套板房的标准和配套设施都相同，板房每栋一层是8间宿舍，按每间入住10人，总设计容
