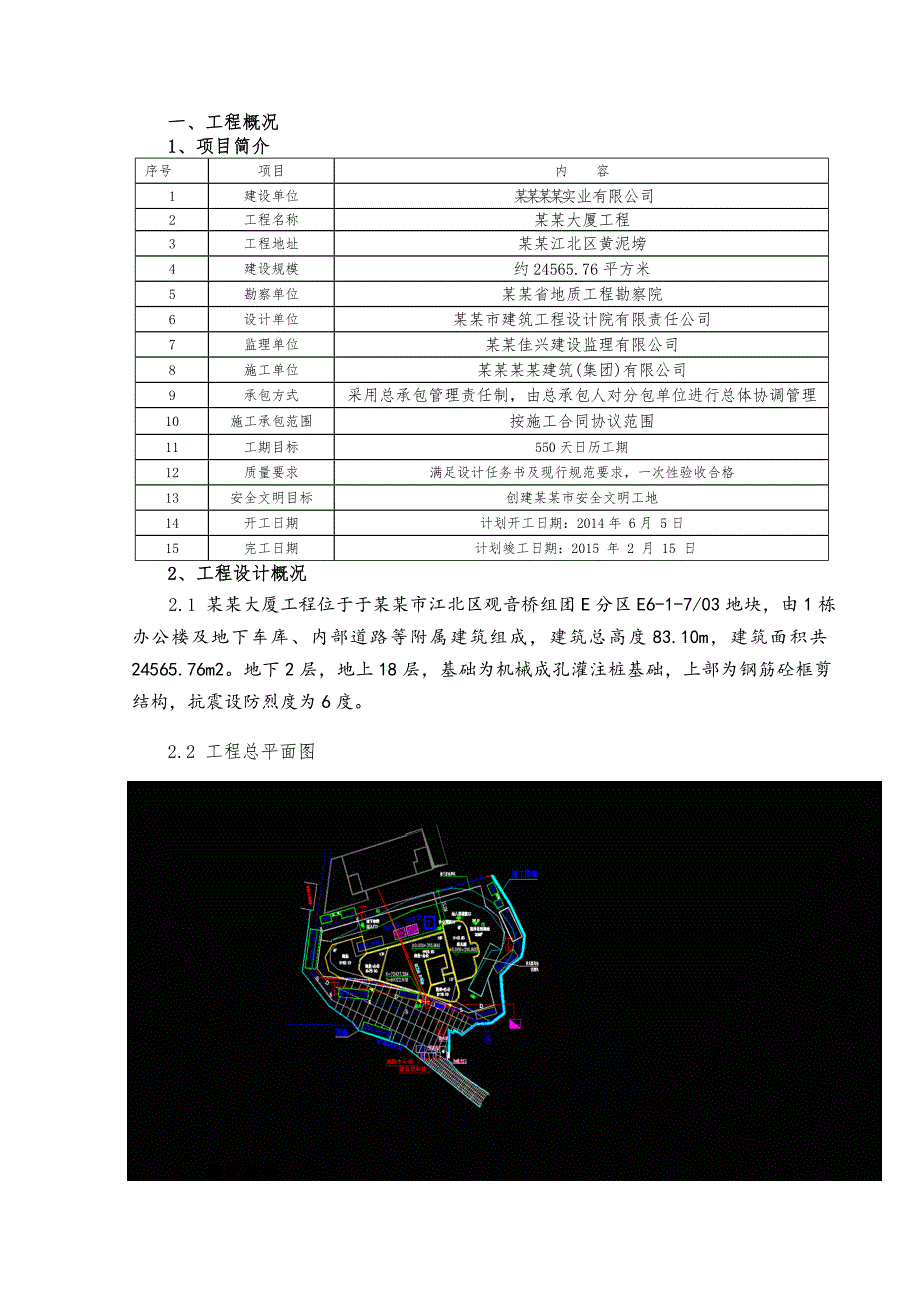

1、一、工程概况1、项目简介序号项目内 容1建设单位某某某某实 业 有 限 公 司2工程名称某某大厦工程3工程地址某某江北区黄泥塝4建设规模约24565.76平方米5勘察单位某某省地质工程勘察院6设计单位某某市建筑工程设计院有限责任公司7监理单位某某佳兴建设监理有限公司8施工单位某某某某建筑(集团)有限公司9承包方式采用总承包管理责任制，由总承包人对分包单位进行总体协调管理10施工承包范围按施工合同协议范围11工期目标550天日历工期12质量要求满足设计任务书及现行规范要求，一次性验收合格13安全文明目标创建某某市安全文明工地14开工日期计划开工日期：2014年 6月 5日15完工日期 计划竣工日
2、期：2015 年 2 月 15 日2、工程设计概况2.1 某某大厦工程位于于某某市江北区观音桥组团E分区E6-1-7/03地块，由1栋办公楼及地下车库、内部道路等附属建筑组成，建筑总高度83.10m，建筑面积共24565.76m2。地下2层，地上18层，基础为机械成孔灌注桩基础，上部为钢筋砼框剪结构，抗震设防烈度为6度。2.2 工程总平面图 二、编制依据1、建筑施工脚手架实用手册2、建筑结构荷载规范GB50009-2001（06年版）3、混凝土结构设计规范GB50010-20104、钢结构设计规范GB50017-20035、建筑施工安全检查标准JGJ59-20116、建筑施工高处作业安全技术规
3、范JGJ80-917、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118、 危险性较大的分部分项工程安全管理办法（建质200987号文）9、 相关施工设计图纸等。三、施工部署1、确保脚手架、卸料平台在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。3、技术保证条件3.1 安全管理网络3.2脚手架、卸料平台的搭设和拆除需严格执行该该专项施工方案。4、材料与设备要求4.1 搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现

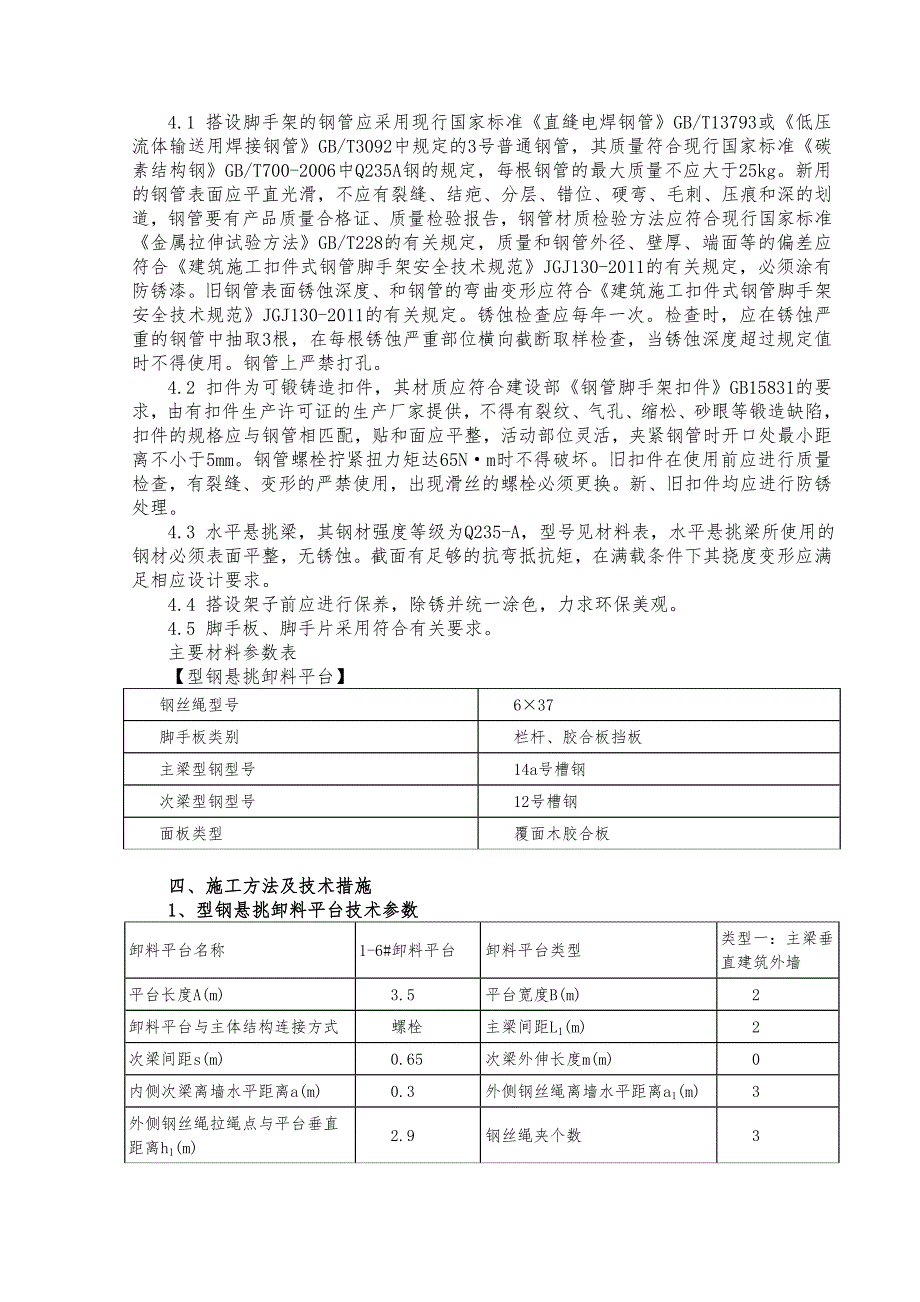

4、行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每
5、根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。4.2 扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。4.3 水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵
6、抗矩，在满载条件下其挠度变形应满足相应设计要求。4.4 搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4.5 脚手板、脚手片采用符合有关要求。主要材料参数表【型钢悬挑卸料平台】钢丝绳型号637脚手板类别栏杆、胶合板挡板主梁型钢型号14a号槽钢次梁型钢型号12号槽钢面板类型覆面木胶合板四、施工方法及技术措施1、型钢悬挑卸料平台技术参数卸料平台名称1-6#卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)3.5平台宽度B(m)2卸料平台与主体结构连接方式螺栓主梁间距L1(m)2次梁间距s(m)0.65次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1
7、(m)3外侧钢丝绳拉绳点与平台垂直距离h1(m)2.9钢丝绳夹个数32、工艺流程型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后,经验收合格后方可使用。3、施工方法型钢悬挑卸料平台3.1 悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。3.2 悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不
8、得设置在脚手架等施工设备上。3.3 斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。3.4 应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。3.5 悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。3.6 台面应满铺脚手板。3.7 悬挑式卸料平台左右两侧必须装固定的防护栏杆。3.8 悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下
9、操作。3.9 悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。3.10 卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。4、检查验收型钢悬挑卸料平台4.1 脚手架必须由持有效上岗证的专业技术人员搭设。4.2 进行分段验收和检查，发现有不符合要求的应迅速改正，并追究责任。4.3外脚手架分段验收严格按照建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第八节及建筑施工安全检查标准JGJ 59-99中“外脚手架检查评分表”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、
10、安全员、施工员、项目经理签字后，方能交付使用。4.4 架体内必须做到每层水平封闭（即进行隔离），且不能大于4步。五、施工安全保证措施1、组织保障1.1安全保证体系1.2环境保护体系2、技术措施2.1卸料平台搭设技术措施 (1)搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出起重机械。 (2)每天使用前必须对平台的钢丝绳、吊环、铺设的脚手板等进行全面的检查，发现问题必须及时处理。 (3)平台上装料不得超过荷载并限载（限载值见计算书），不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。 (4)平台上的防护栏杆不得任意拆除。 (5)起吊时必须设
11、专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。 (6)放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。 (7)不得从上一层向下一层平台上乱抛物料。 (8)夜间施工平台上必须保持足够的照明。2.2卸料平台拆除技术措施2.2.1拆架前:(1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；(2) 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；(3) 应由单位工程负责人进行拆除安全技术交底；(4) 应清除脚手架上杂物及地面障碍物。2.2.2 拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人
12、指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按建筑施工扣件式钢管脚手架安全技术规范第7.4.3条、第6.4.4条、第6.6.4条、第6.6.5条设置连墙件和横向斜撑加固。2.2.3 拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。2.2.4 拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。2.2.5 拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。2.2.6
13、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。2.2.7 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。2.2.8 拆架时严禁碰撞脚手架附近电源线，以防触电事故。2.2.9 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。2.2.10 拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝
14、要集中回收处理。2.2.11 高层建筑脚手架拆除，应配备良好的通讯装置。2.2.12 输送至地面的杆件，应及时按类堆放，整理保养。2.2.13 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。2.2.14 如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。2.2.15 翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。3、监测监控3.1 安全管理(1) 搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；(2) 搭设人员必须戴安
15、全帽、系安全带，穿防滑鞋；(3) 脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；(4) 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；(5) 当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；(6) 脚手架的安全检查与维护，应按安全技术规范进行。安全网应按规定搭设和拆除；(7) 在脚手架使用期间，严禁拆除主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；(8) 不得在脚手架基础及邻近处进行挖掘作业，否则应
