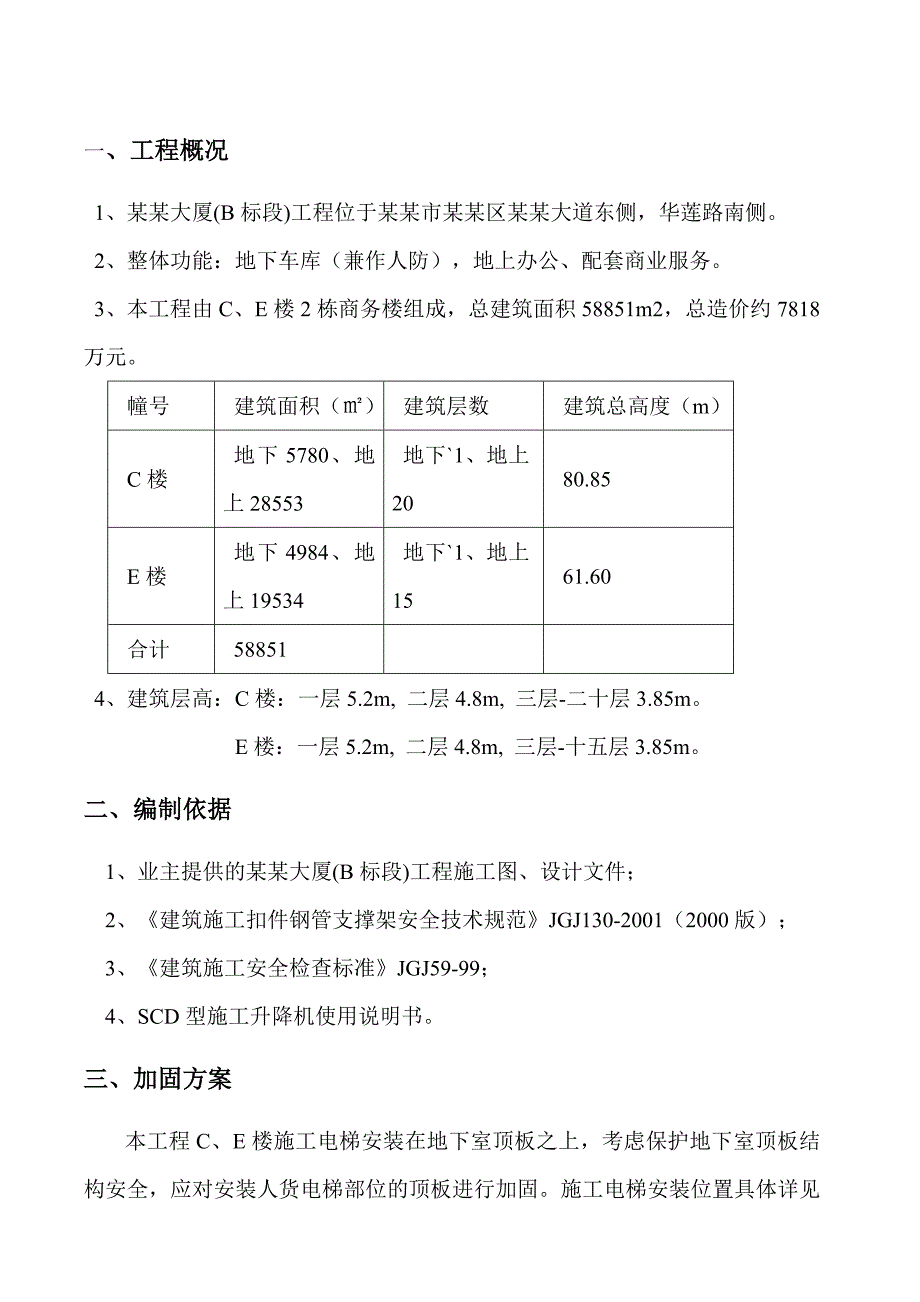

1、一、工程概况1、某某大厦(B标段)工程位于某某市某某区某某大道东侧，华莲路南侧。2、整体功能：地下车库（兼作人防），地上办公、配套商业服务。3、本工程由C、E楼2栋商务楼组成，总建筑面积58851m2，总造价约7818万元。幢号建筑面积（）建筑层数建筑总高度（m）C楼地下5780、地上28553地下1、地上2080.85E楼地下4984、地上19534地下1、地上1561.60合计588514、建筑层高：C楼：一层5.2m, 二层4.8m, 三层-二十层3.85m。E楼：一层5.2m, 二层4.8m, 三层-十五层3.85m。二、编制依据 1、业主提供的某某大厦(B标段)工程施工图、设计文件；

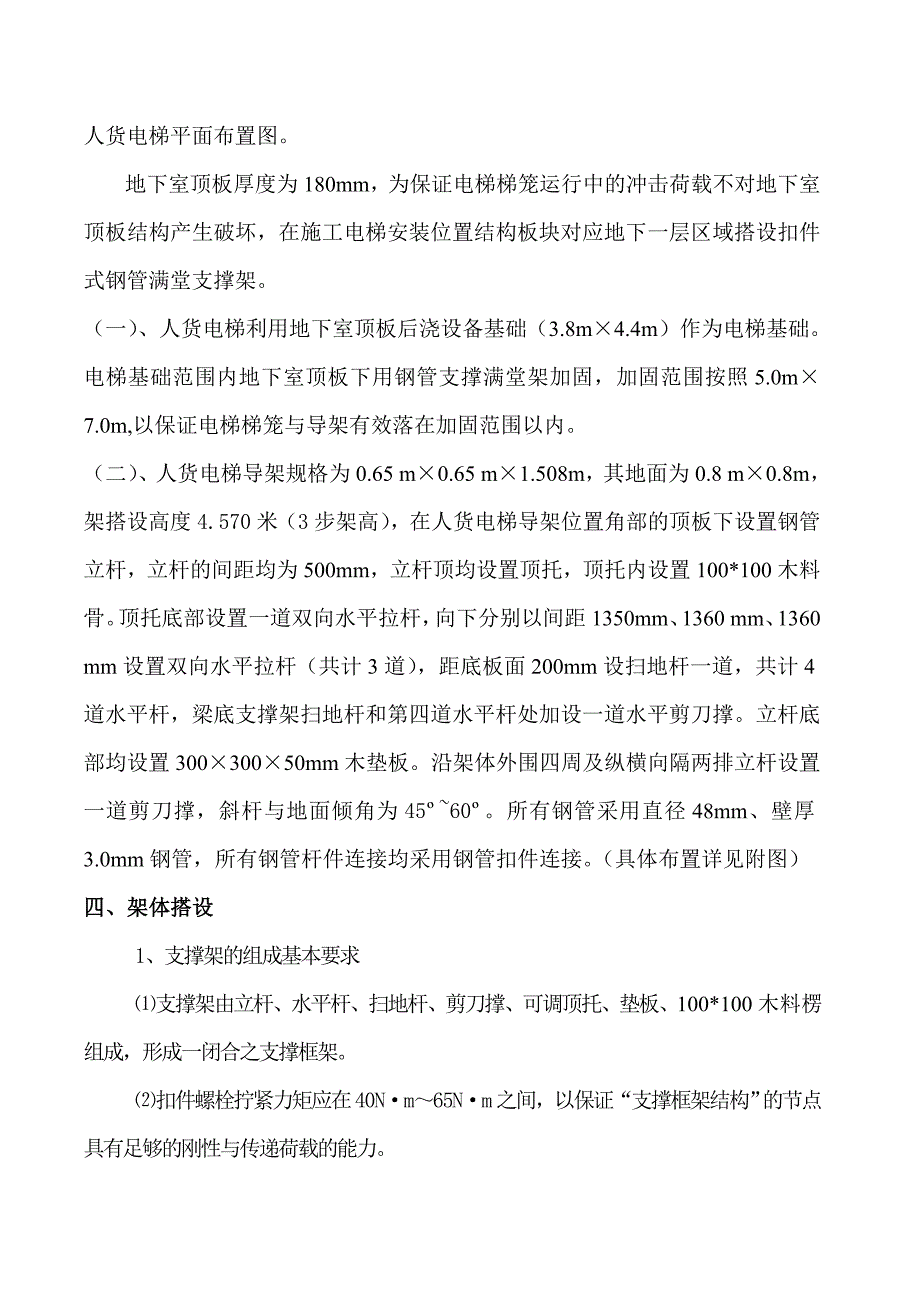

2、2、建筑施工扣件钢管支撑架安全技术规范JGJ130-2001（2000版）； 3、建筑施工安全检查标准JGJ59-99；4、SCD型施工升降机使用说明书。三、加固方案本工程C、E楼施工电梯安装在地下室顶板之上，考虑保护地下室顶板结构安全，应对安装人货电梯部位的顶板进行加固。施工电梯安装位置具体详见人货电梯平面布置图。地下室顶板厚度为180mm，为保证电梯梯笼运行中的冲击荷载不对地下室顶板结构产生破坏，在施工电梯安装位置结构板块对应地下一层区域搭设扣件式钢管满堂支撑架。（一）、人货电梯利用地下室顶板后浇设备基础（3.8m4.4m）作为电梯基础。电梯基础范围内地下室顶板下用钢管支撑满堂架加固，加固
3、范围按照5.0m7.0m,以保证电梯梯笼与导架有效落在加固范围以内。（二）、人货电梯导架规格为0.65 m0.65 m1.508m，其地面为0.8 m0.8m，架搭设高度4.570米（3步架高），在人货电梯导架位置角部的顶板下设置钢管立杆，立杆的间距均为500mm，立杆顶均设置顶托，顶托内设置100*100木料骨。顶托底部设置一道双向水平拉杆，向下分别以间距1350mm、1360 mm、1360 mm设置双向水平拉杆（共计3道），距底板面200mm设扫地杆一道，共计4道水平杆，梁底支撑架扫地杆和第四道水平杆处加设一道水平剪刀撑。立杆底部均设置30030050mm木垫板。沿架体外围四周及纵横向隔

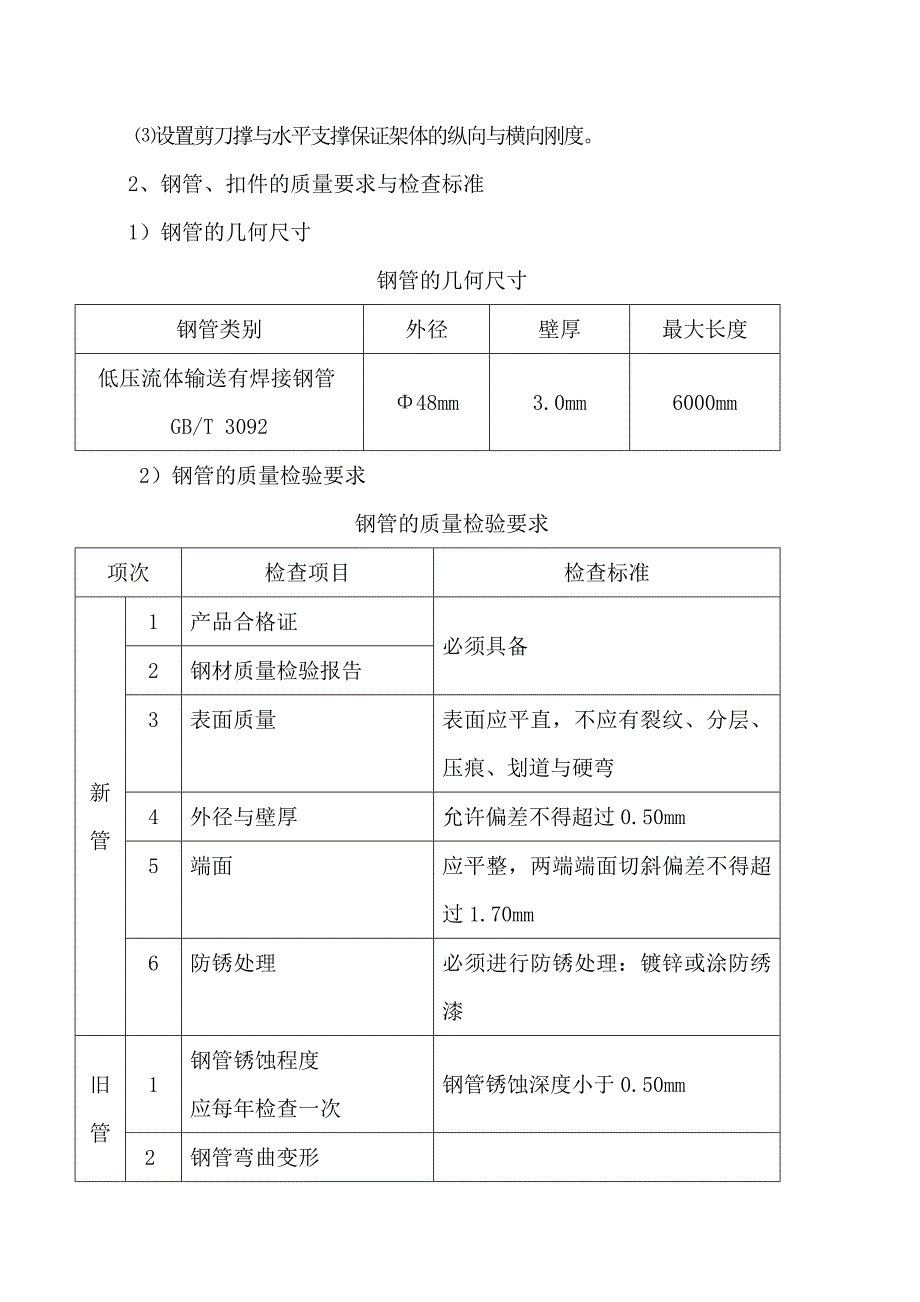

4、两排立杆设置一道剪刀撑，斜杆与地面倾角为4560。所有钢管采用直径48mm、壁厚3.0mm钢管，所有钢管杆件连接均采用钢管扣件连接。（具体布置详见附图）四、架体搭设1、支撑架的组成基本要求 支撑架由立杆、水平杆、扫地杆、剪刀撑、可调顶托、垫板、100*100木料楞组成，形成一闭合之支撑框架。 扣件螺栓拧紧力矩应在40Nm65Nm之间，以保证“支撑框架结构”的节点具有足够的刚性与传递荷载的能力。设置剪刀撑与水平支撑保证架体的纵向与横向刚度。2、钢管、扣件的质量要求与检查标准1）钢管的几何尺寸钢管的几何尺寸钢管类别外径壁厚最大长度低压流体输送有焊接钢管GB/T 309248mm3.0mm6000m
5、m2）钢管的质量检验要求钢管的质量检验要求项次检查项目检查标准新管1产品合格证必须具备2钢材质量检验报告3表面质量表面应平直，不应有裂纹、分层、压痕、划道与硬弯4外径与壁厚允许偏差不得超过0.50mm5端面应平整，两端端面切斜偏差不得超过1.70mm6防锈处理必须进行防锈处理：镀锌或涂防绣漆旧管1钢管锈蚀程度应每年检查一次钢管锈蚀深度小于0.50mm2钢管弯曲变形a.各种杆件b.立杆钢管弯曲 3mL4m4mL6.54mc.水平杆、斜杆的钢管弯曲a.钢管的端部弯曲（L1.5m）允许偏差小于5mm,b.立杆钢管弯曲允许偏差（3mL4m）12mm、（4mL6.54m）20mmc. 允许偏差（L6.5
6、4m）20mm2其它项目见新管3.4.5.同新管项次3.4.53）、扣件的质量要求与检查标准a、扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。b、铸件不得有裂纹、气孔、不宜有缩松、砂眼或其他影响使用的铸造缺陷；并应将影响外观质量的粘砂、浇帽口残余、披缝、毛剌、氧化皮等清除干净。c、扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好d、扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1 mm。e、扣件夹紧钢管时，开口处的最小距离不应小于5mm。f、扣件表面应进行防锈处理。g、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的必须更换。4）扣件质量的检验要求项次检查
7、项目检查标准新扣件1产品质量合格证、生产许可证、专业检测单位测试报告必须具备2表面质量应符合技术要求26条的要求3螺栓不得滑丝旧扣件4同新扣件2、3项次扣件螺栓的拧紧扭力矩达到65Nm时，可锻铸铁扣件不得破坏3、支撑架搭设1）施工准备搭设前必须编制施工方案，必须向架设人员与进行书面安全技术交底。搭设支撑架之前必须在施工电梯安装位置定位准确后进行。2）搭设顺序：搭设立柱搭设纵向水平管搭设横向水平管搭设剪刀撑顶托设置100*100木料骨。3）施工要点：（1）、立柱接长严禁搭接，立柱的对接扣件应交错布置，两个相邻立柱节点不应设置在同步内，且立柱接头沿竖向错开的距离不应小于500mm，各接头中心距主节
8、点的距离不应大于步距的1/3。（2）、支撑架剪刀撑应按规范设置连续剪刀撑，每道剪刀撑跨越立柱的根数为46根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与桁架大横杆水平面的倾角宜在4560之间。支撑架一个立面总距大于3000mm小于6000mm的单独设置交叉剪刀撑，立面距离小于3000mm的设置之字型斜撑。（3）、剪刀撑钢管的搭接长度不得小于100厘米，且每一个搭接处使用的旋转扣件不得小于三个。且竖向剪刀撑与竖向立杆交叉处、水平剪刀撑与水平杆交叉处均用扣件连接。4、支撑架验收1）支撑架搭设完毕进行验收。2）验收包含钢管、扣件的检查，支撑架搭设是否符合规范。3）支撑架经过验收后，可以投入使
9、用。5、支撑架拆除1）拆除前的准备工作（1）待施工电梯完全拆除完毕并转移后，方可进行支撑架拆除；(2)全面检查支撑架扣件连接、支撑体系是否安全要求；(3)编写拆除支撑架安全技术措施、方案并对作业人员进行技术交底；(4)清除支撑架上的杂物。2)支撑架拆除的一般顺序(1)拆除顺序应逐层由上而下进行，严禁上下同时作业；(2)拆除支撑架时严禁作业人员向下、向外抛丢物品，钢管须传至地面，扣件用麻袋装袋传至地面。五、人货电梯设备基础施工1、利用地下室顶板作为人货电梯设备基础，升降机底座应有排水措施，并按施工现场电气技术要求设置漏电保护和避雷接地装置；2、基础平面度为1/1000，地脚螺栓中心距最大允许偏差
10、5mm。3、电梯安装前后及使用过程中加强基础沉降变形观测和电梯导轨垂直度观测。（人货梯基础平面图详说明书的基础附图）六、质量安全技术措施1）技术保障措施（1）本支撑架属于支撑用脚手架，不得利用该架体进行其他作业。（2）钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。（3）架子搭设完毕由搭设单位进行自检；架子搭设完毕后由搭设单位会同使用单位对整个支撑架进行验收检查，验收合格后方可投入使用。2）质量保障措施（1）操作人员作业前必须进行岗位技术培训与安全教育。（2）技术人员在支撑架搭设、拆除前必须给作业人员进行技术交底
11、，并经所有操作人员签字。（3）支撑架必须严格依据本方案进行搭设，搭设支撑架时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。（4）架体搭设完后，应按本规定以及专项施工方案等的要求进行验收，验收合格方可使用。3）安全保障措施（1）支撑架在搭设中，应当服从施工现场的安全生产管理。支撑架搭设单位应对搭设质量及其作业过程的安全负责。（2）施工前应编制专项施工方案，必须有施工图和设计计算书，且符合安全技术条件，经施工企业技术负责人、总监理工程师批准后，并在专职安全管理人员监督下实施。（3）操作人员必须持有操作证方可上岗。（4）架子在搭设（拆卸）过程要做到文明作业，不得从架子上掉落工具、物品；
12、同时必须保证自身安全，高处作业需穿防滑鞋，佩带安全帽、安全带，未佩带安全防护用品不得上架子。（5）作业层上不得承载任何施工荷载。（6）在架子上施工的各工种作业人员应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。（7）应由专人负责对支撑架进行经常检查和保养。4）组织保障措施成立以项目经理为首的项目经理部质量保证体系，由项目经理：郭重任 张玉涛、技术负责人：林 铭、施工员：林县彬 廖德金、质检员：李祖发、安全员：李聿照、材料员：黄昳及班组长：周道华等组成，各岗位人员按职责分工明确，严格按质量责任制要求工作。七、加固计算1、施工人货电梯荷载计算（按SCD200/200TD施工
13、升降机使用说明书）：导架按照最高按88m高度，按照58个标准节计算基本单元重：围栏重量：1480kg2个吊笼重量：20002=4000kg对重重量：100022000kg吊笼载重量：200024000kg导架总重量（58个标准节，每个170kg）：170589860kg合计：21340kg2、附墙件、动力电缆、导向装置、紧固件等重量约占导架重量的30，为2958；用过道竖杆和过桥连杆的附墙结构重量增加约为导架总重量的45，为4437。人货电梯总重为P=21340+2958+443728735，即N3、带对重系统的人货电梯单个吊笼的额定载重量为2000公斤，两个吊笼为4000公斤，即40000N
