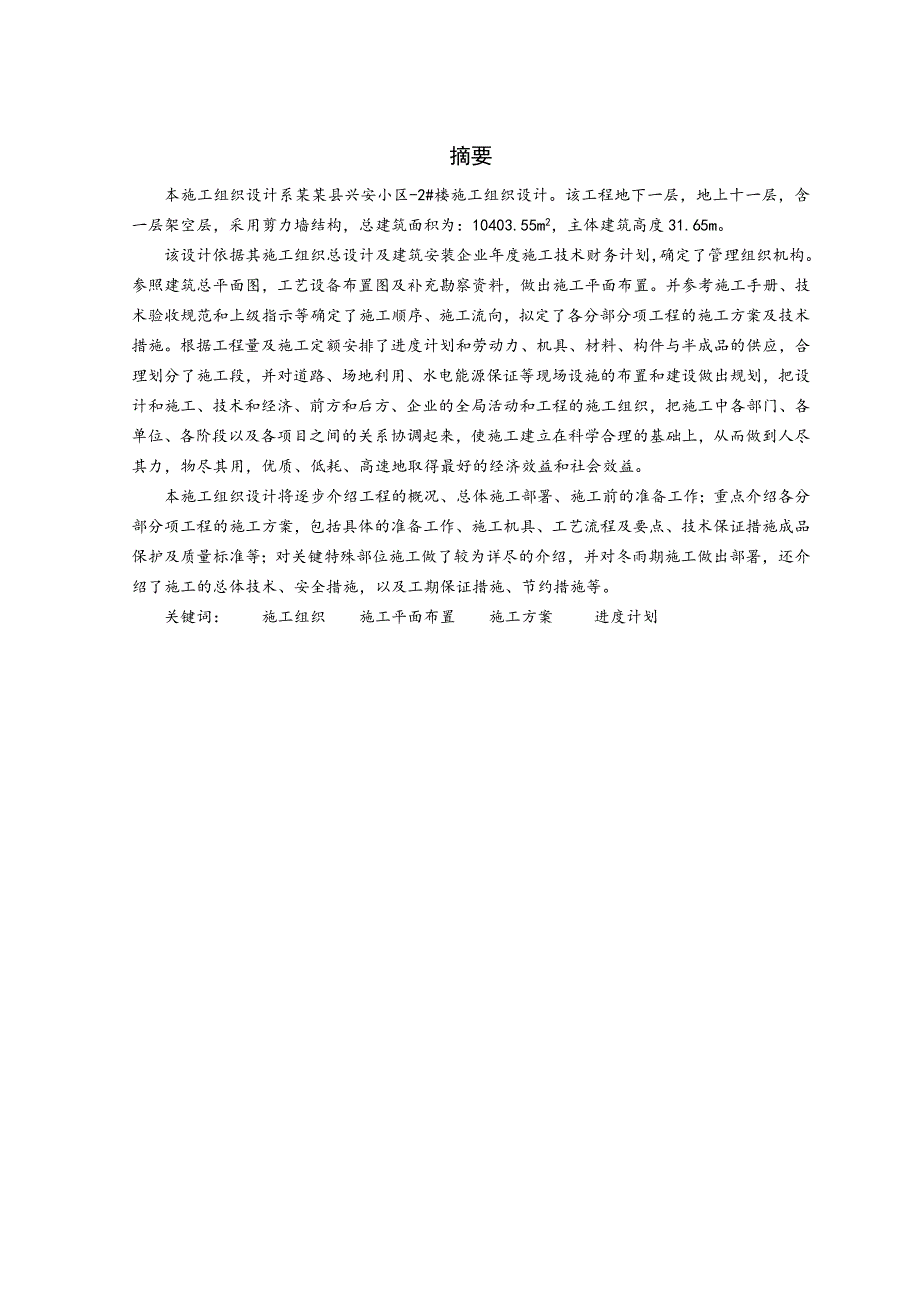

1、 某某县兴安小区-2#楼施工组织设计 某某大学土木工程学院某某年5月29日摘要本施工组织设计系某某县兴安小区-2#楼施工组织设计。该工程地下一层，地上十一层，含一层架空层，采用剪力墙结构，总建筑面积为：10403.55m2，主体建筑高度31.65m。该设计依据其施工组织总设计及建筑安装企业年度施工技术财务计划，确定了管理组织机构。参照建筑总平面图，工艺设备布置图及补充勘察资料，做出施工平面布置。并参考施工手册、技术验收规范和上级指示等确定了施工顺序、施工流向，拟定了各分部分项工程的施工方案及技术措施。根据工程量及施工定额安排了进度计划和劳动力、机具、材料、构件与半成品的供应，合理划分了施工段，
2、并对道路、场地利用、水电能源保证等现场设施的布置和建设做出规划，把设计和施工、技术和经济、前方和后方、企业的全局活动和工程的施工组织，把施工中各部门、各单位、各阶段以及各项目之间的关系协调起来，使施工建立在科学合理的基础上，从而做到人尽其力，物尽其用，优质、低耗、高速地取得最好的经济效益和社会效益。本施工组织设计将逐步介绍工程的概况、总体施工部署、施工前的准备工作；重点介绍各分部分项工程的施工方案，包括具体的准备工作、施工机具、工艺流程及要点、技术保证措施成品保护及质量标准等；对关键特殊部位施工做了较为详尽的介绍，并对冬雨期施工做出部署，还介绍了施工的总体技术、安全措施，以及工期保证措施、节约

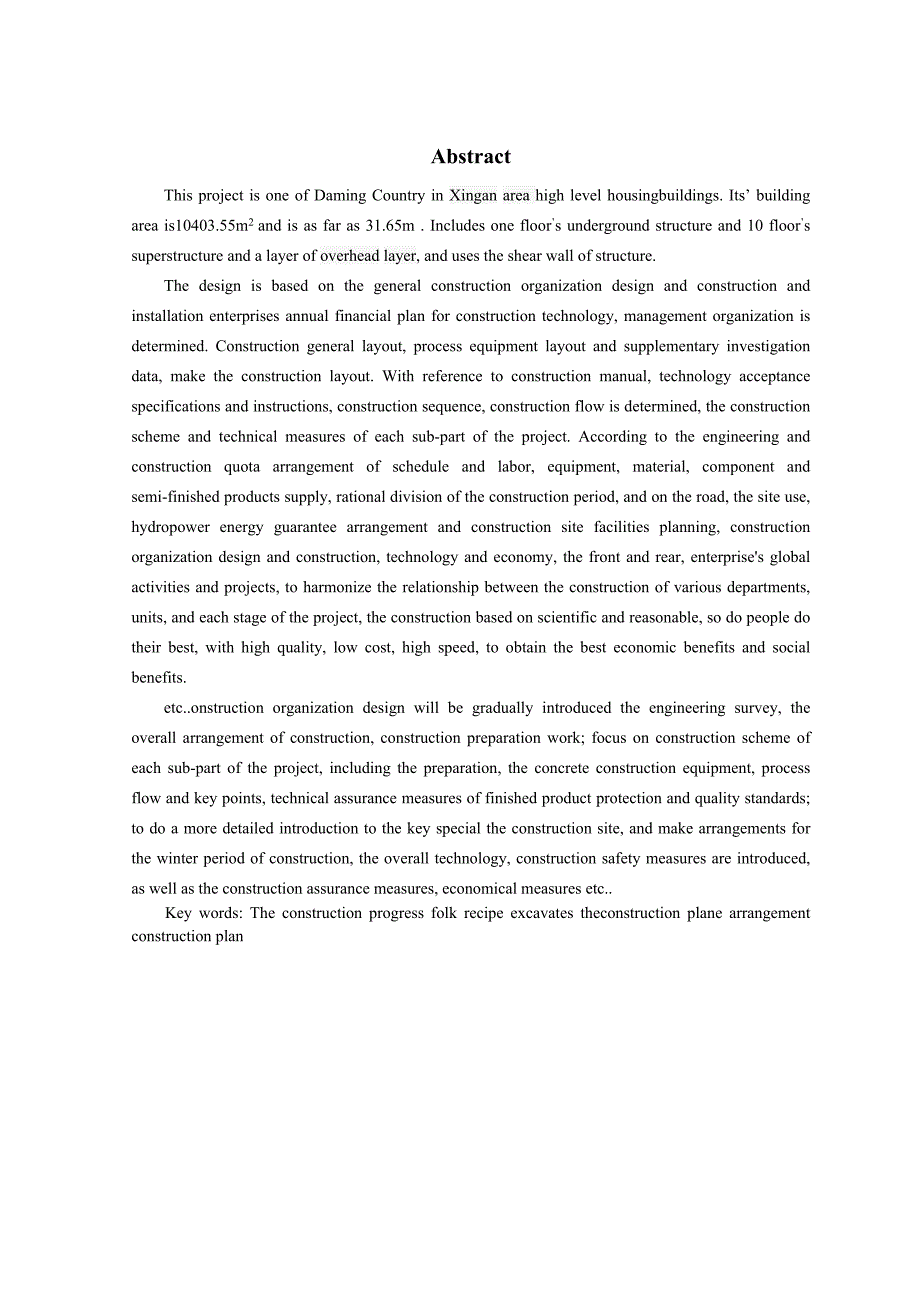

3、措施等。关键词： 施工组织 施工平面布置 施工方案 进度计划AbstractThis project is one of Daming Country in Xingan area high level housingbuildings. Its building area is10403.55m2 and is as far as 31.65m . Includes one floors underground structure and 10 floors superstructure and a layer of overhead layer, and uses the shear wa
4、ll of structure. The design is based on the general construction organization design and construction and installation enterprises annual financial plan for construction technology, management organization is determined. Construction general layout, process equipment layout and supplementary investi
5、gation data, make the construction layout. With reference to construction manual, technology acceptance specifications and instructions, construction sequence, construction flow is determined, the construction scheme and technical measures of each sub-part of the project. According to the engineerin
6、g and construction quota arrangement of schedule and labor, equipment, material, component and semi-finished products supply, rational division of the construction period, and on the road, the site use, hydropower energy guarantee arrangement and construction site facilities planning, construction o
7、rganization design and construction, technology and economy, the front and rear, enterprises global activities and projects, to harmonize the relationship between the construction of various departments, units, and each stage of the project, the construction based on scientific and reasonable, so do
8、 people do their best, with high quality, low cost, high speed, to obtain the best economic benefits and social benefits.etc.onstruction organization design will be gradually introduced the engineering survey, the overall arrangement of construction, construction preparation work; focus on construct
9、ion scheme of each sub-part of the project, including the preparation, the concrete construction equipment, process flow and key points, technical assurance measures of finished product protection and quality standards; to do a more detailed introduction to the key special the construction site, and
10、 make arrangements for the winter period of construction, the overall technology, construction safety measures are introduced, as well as the construction assurance measures, economical measures etc.Key words: The construction progress folk recipe excavates theconstruction plane arrangement construc
11、tion plan目 录0.绪论11.工程概况11.1建筑概况11.2结构概况11.3施工条件22.施工部署22.1编制依据22.2施工组织机构22.3工程施工目标32.4施工准备42.5施工总体顺序42.6 施工总进度控制53.主要分部分项工程施工方案53.1测量工程53.2地基与基础73.3地下室133.4主体结构133.5装饰装修工程193.6运输设备选择214.特殊关键部位施工224.1外脚手架的形式构造要求及技术措施224.2地下室防渗漏施工方案234.3后浇带的施工方案235.季节性施工245.1雨期施工245.2冬期施工266.施工进度计划276.1施工进度计划编制说明276.2
12、工程量计算286.3工程进度计算296.4施工进度图307.资源配置307.1劳动力计划表307.2主要施工机具设备配置计划317.3主要周转材料配置计划328.施工平面布置338.1平面布置原则338.2起重机械的位置选择338.3施工平面布置338.4 施工平面布置图379.工程质量保证措施379.1质量目标379.2质量保证体系379.3组织保证措施389.4质量管理制度389.5技术保证措施399.6成品保护措施4210.降低成本措施4310.1技术措施4310.2 经济措施4311.安全生产与文明施工保证措施4311.1安全生产管理目标4311.2安全管理体系4311.3安全技术措施
13、4411.4文明施工措施4412.技术经济分析45鸣 谢47参考文献48附录1 墙模板设计49附录2 外墙脚手架设计与验算53附录3悬挑卸料平台的计算59附录4工程量计算67附录5工期计算68某某县兴安小区-2#楼施工组织设计0绪论 高层建筑可以丰富城市面貌，改善城市环境和景观，增强都市繁荣气氛，也利于人们的使用和管理，还可以节约城市建设用地和城市设施费用，改善城市环境和居住条件等功效。在施工操作上还具有层数多、施工周期长，技术复杂、工程量大，材料、构配件、设备和机具等用量大、品种繁多，高空作业多、垂直运输量大，生产关系复杂，交叉作业多等特点。在高层建筑施工活动中，必须要组织投入大量的人力、物
14、力和各种机具，进行建筑产品的施工；必须要掌握好季节、时间和空间的条件，不失时机的安排好施工；必须适应工程的规模及其建筑、结构在平面、体型、构造、做法上存在的多样化，采取相应的有效措施，确保优质、低耗、安全高速度地完成施工任务。而施工组织设计是由承包单位根据施工图纸以及其他有关资料和现场施工条件编制，用以指导其施工全过程施工活动的技术、组织和经济的综合性文件。该施工组织设计包括本建筑工程概况，施工部署，施工方案和方法，特殊关键部位施工，冬、雨期施工措施，施工进度计划，各项资源配置，施工平面布置，工程质量保证措施，降低成本措施，安全生产与文明施工保证措施，环境保护保证措施等。1工程概况1.1建筑概
15、况某某县兴安小区-2#楼位于某某县，场地所处地貌单元属于太行山东麓，华北冲积平原中南部。场区地形平坦，无不良地质作用。本建筑物总长度53.5米，宽度17.9米，剪力墙结构，主楼地下一层（均为住户储藏室）、地上十一层（架空层一层、标准层十层），主体建筑高度31.65米，总建筑面积为10403.55m2，其中地下室面积为832.27m2，架空层面积为935.88m2，住宅面积8426.70m2，阳台面积208.70m2。抗震设防烈度七度，抗震等级为三级，结构安全等级为二级，建筑结构的重要性系数为1.0。建筑物耐火等级：地上部分为二级耐火等级，地下室耐火等级一级。建筑物分类为二类，防火类别为二类。设计使用年限为50年。1.2结构概况本工程采用现浇钢筋混凝土剪力墙结构，基础为钢筋混凝土筏板基础，100mm厚C15素混凝土垫层，底板厚700mm，混凝土强度等级C30，抗渗等级P6，至基础梁顶标高起，地下室一至三层（标高11.48m以下）所有现浇构件均采用C30混凝土，以上
