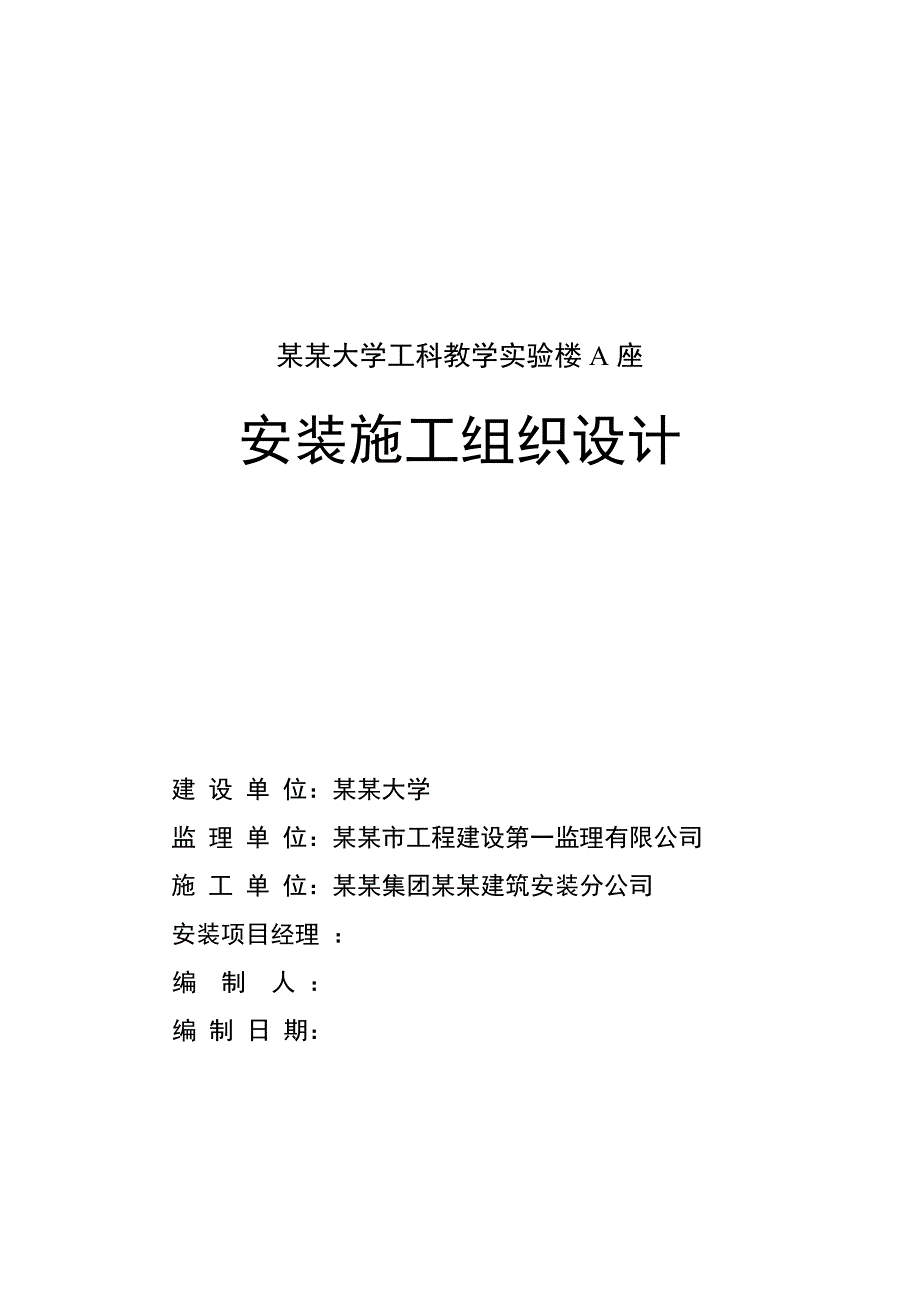

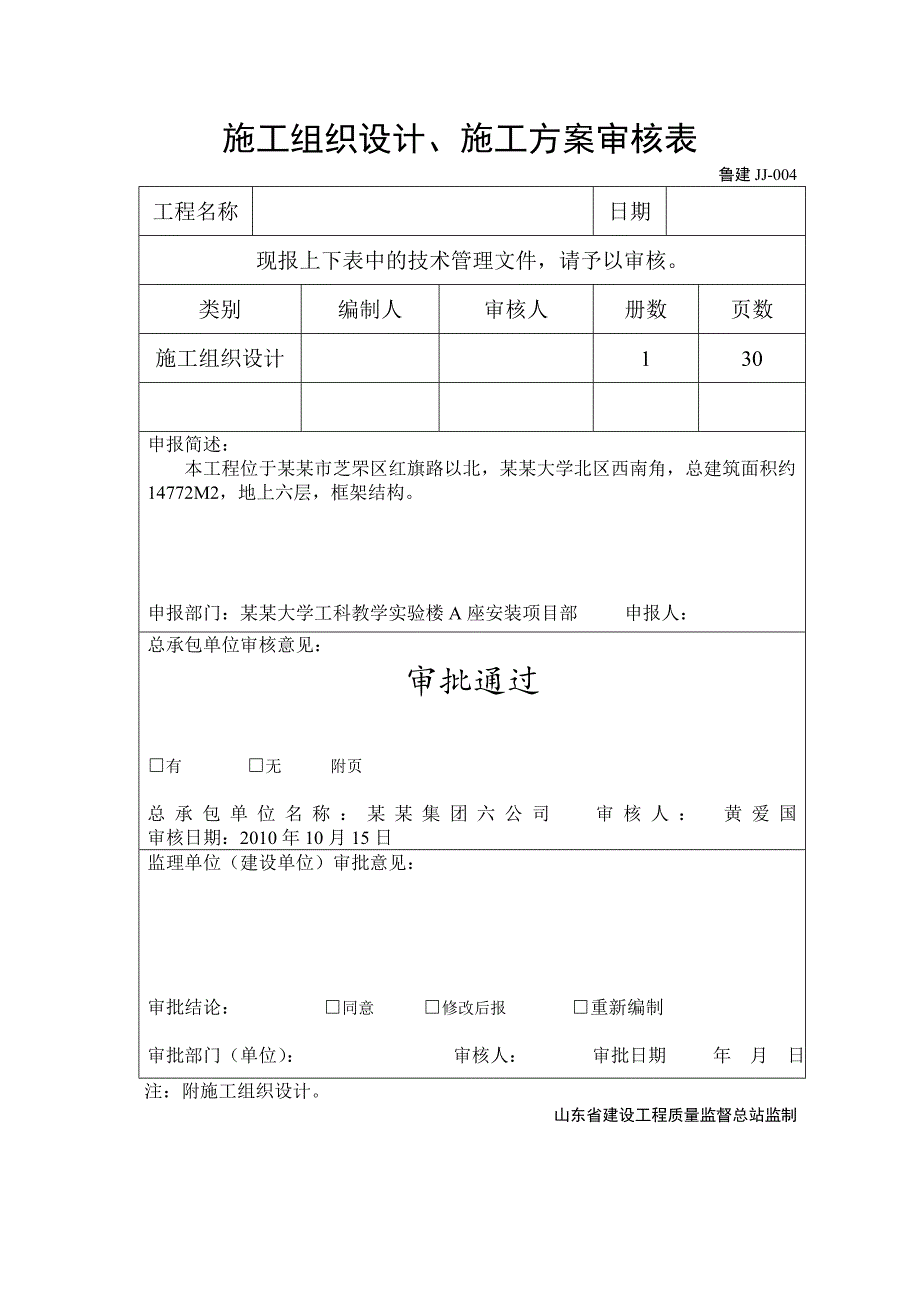

1、某某大学工科教学实验楼A座安装施工组织设计建 设 单 位：某某大学监 理 单 位：某某市工程建设第一监理有限公司 施 工 单 位：某某集团某某建筑安装分公司安装项目经理 ： 编 制 人 ： 编 制 日 期：施工组织设计、施工方案审核表鲁建JJ-004工程名称日期现报上下表中的技术管理文件，请予以审核。类别编制人审核人册数页数施工组织设计130申报简述：本工程位于某某市芝罘区红旗路以北，某某大学北区西南角，总建筑面积约14772M2，地上六层，框架结构。申报部门：某某大学工科教学实验楼A座安装项目部 申报人：总承包单位审核意见：审批通过有 无 附页总承包单位名称：某某集团六公司 审核人： 黄爱国

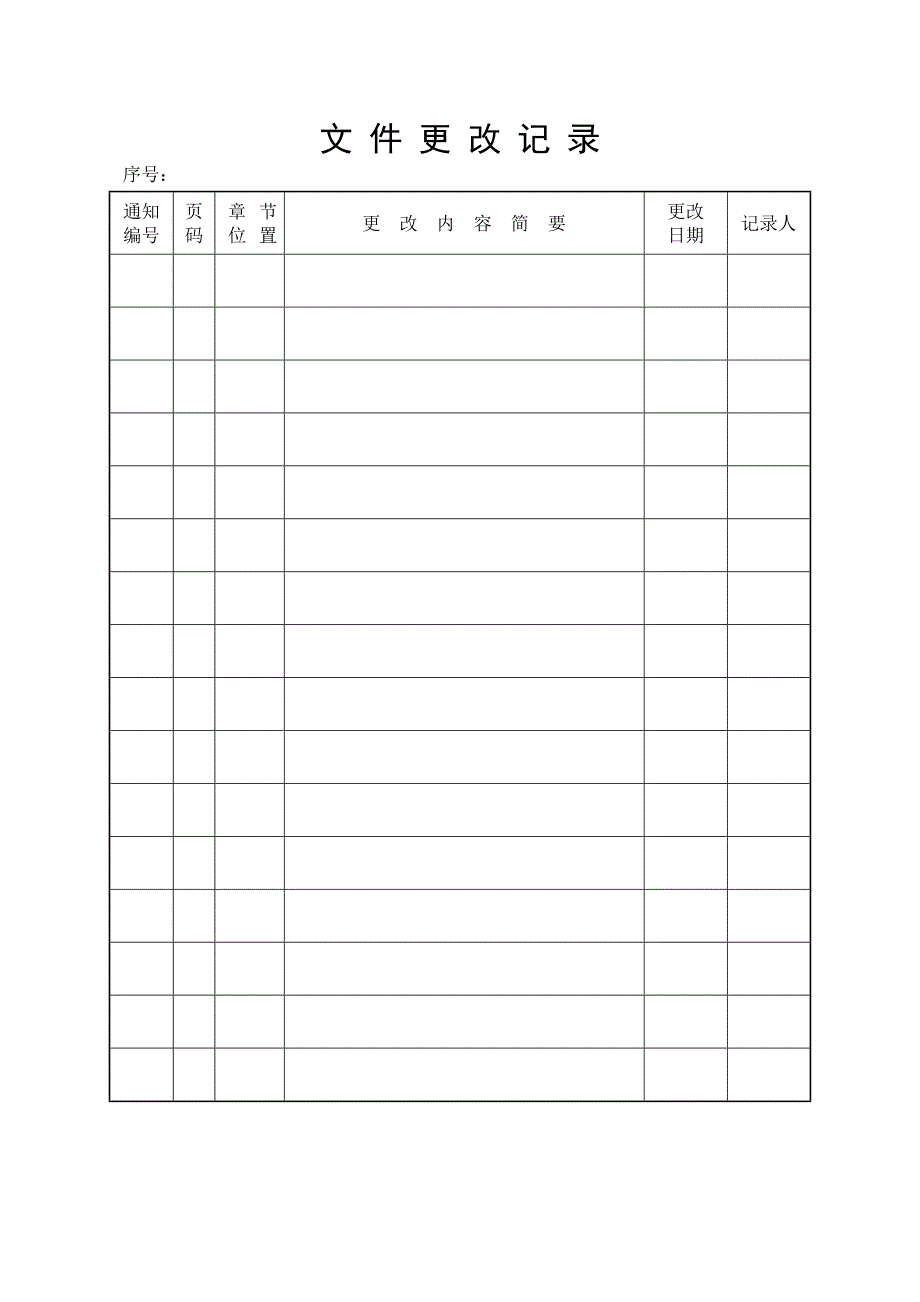

2、 审核日期：2010年10月15日监理单位（建设单位）审批意见：审批结论： 同意 修改后报 重新编制审批部门（单位）： 审核人： 审批日期 年 月 日 注：附施工组织设计。 山东省建设工程质量监督总站监制文件更改记录序号：通知编号页码章节位置更 改 内 容 简 要更改日期记录人目 录1 编制依据2 工程概况2.1 建筑概况2.2 安装特征2.3 工程特点2.4 主要工程量2.5 项目管理特点3 施工部署3.1 项目管理组织机构安排3.2 项目管理目标3.3 项目质量控制系统3.4 质量控制手段3.5 关键工序3.6 土建安装配合要点3.7 资源供应规划3.8 施工所需的有效文件清单3.9 施工
3、过程记录3.10 施工组织设计更改、完善程序4 施工方案4.1 给排水工程4.2 消防工程4.3 采暖工程4.4 电气安装工程5 施工进度计划6 施工质量控制计划7 资源需求计划8 施工平面图9 施工准备工作10 施工技术组织措施计划10.1 保证进度目标措施10.2 保证质量目标措施10.3 保证安全目标措施10.4 保证成本目标措施10.5 保证季节施工措施10.6 保护环境施工措施10.7 文明施工措施10.8 质量通病防治措施11 项目风险管理12 信息管理施工组织设计编制内容建 设 单 位：某某大学施 工 单 位：某某集团某某建筑安装分公司设 计 单 位：山东建筑工程学院设计研究院监
4、 理 单 位：某某市工程建设第一监理有限公司质量 监督 单位：某某市建筑工程质量监督站计划开竣工日期：2010.10.20-2011.10.20（以合同工期为准）1 编制依据1.1 某某大学工科教学实验楼A座工程招（投）标文件、合同文件。1.2 某某大学工科教学实验楼A座工程设计文件、图纸会审资料。1.3 某某大学工科教学实验楼A座工程施工现场水、电、道路及相关资料。1.4 国家现行有关技术规范、标准、技术规程、建筑法规及规章制度，行业规定，地方规定及政府文件，公司技术资料、各种管理制度及管理体系文件。安装工程所用部分规范列表1建筑给水排水及采暖工程施工质量验收规范GB50242-20022建
5、筑给水聚丙烯PP-R管道工程技术规程DBJ14-BS11-20013通风与空调工程施工质量验收规范GB50243-20024建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-985建筑工程施工质量验收统一标准GB50300-20016建筑工程施工工艺规程 安装篇DBJ14-032-20047建筑电气工程施工质量验收规范GB50303-20028火灾自动报警系统施工及验收规范GB50166-20079自动喷水灭火系统施工及验收规范GB50261-200510建筑节能工程施工质量验收规范GB50411-2007其他通用规范详见土建施工组织设计1.5 投标文件工程量清单提供的工程量。1.6 某某集团
6、某某建筑安装分公司的技术力量和机械设备情况。1.7 某某大学工科教学实验楼A座项目质量策划记录，项目管理目标责任书。2 工程概况2.1本工程位于某某市芝罘区红旗路以北，某某大学北区西南角，总建筑面积约14772M2，地上六层，框架结构。计划开工日期2010.10.20，计划竣工日期2011.10.20。2.2安装工程特征：电气工程主要包括：低压配电系统，电气照明系统，防雷与接地系统，火灾自动报警与消防联动控制系统，综合布线系统，电话系统，电视监控系统（所有弱电系统只预埋管）；其中消防及重要用电设备为二级负荷，其余为三级负荷；消防等重要用电设备采用双回路供电末端自动切换并设自投自复装置；火灾自动
7、报警系统保护对象等级为二级，采用集中报警系统。给水系统：生活给水由校区供水管网供给，给水管网入口供水压力为0.35MPa。所有给水立、干管均采用衬塑钢管，专用管件连接，支管采用PP-R管，热熔连接。室内给水采用不锈钢球阀。排水系统：排水系统采用合流制，重力流单立管排水系统。室内排水管采用复合消音型塑料管，粘接；伸顶通气管采用柔性接口机制铸铁排水管；检查井以外排水管采用混凝土管，水泥砂浆接口。 消防系统：消防系统包括消火栓系统和灭火器配置两部分。所有室内消防管道采用热镀锌钢管，DN小于100丝接，DN大于等于100沟槽连接，在各个消火栓箱体下面均设灭火器箱。采暖系统：供暖室外设计温度为-6，室内
8、设计温度为18，卫生间温度为16。散热器选用内腔无砂铸铁新工艺666散热器，SC（WS）TXY2-6-8；采暖管道采用热镀锌钢管，丝接；采暖系统采用上供下回单双管同程式，供水干管敷设在顶层，回水干管敷设在地沟内。2.3 工程特点：安装工程分项多，工期紧，各项工序穿插施工难度大。 2.4 主要工程量：安装工程工程量见下表序号楼号、专业安装项目单位数量1给排水消防采暖钢管（各种规格）米约50002给排水UPVC管（各种规格）米约12003给排水采暖PP-R管（各种规格）米约3504给排水铸铁排水管（各种规格）米约125暖气铸铁散热器片约61006给排水蹲便器套约1027给排水小便器套约428给排水
9、洗手盆套约1079电气工程配电箱台约62510电气工程弱电箱台约1211电气工程电气配管米约1750012电气工程管内穿线米约6900013电气工程电缆米约420014电气工程照明灯具套约80015电气工程开关、插座套约14002.5 项目管理特点：本项目实行项目经理责任制和项目成本核算制。项目建立目标管理责任体系，项目经理按项目管理目标责任书的要求进行管理，将责任书目标进行了分解，制定了项目管理责任制，规定了项目部有关人员、分包单位的工作目标。3 施工部署3.1 项目管理组织机构安排：3.1.1建立项目管理组织机构： 项目经理安装项目经理项目副经理（土建）安装技术负责人安装施工员土建项目机构
10、安装质检员安装施工班组安装施工班组安装施工班组3.1.2项目部各岗位职责安排：工作岗位姓名职称工作职责安装项目经理张华工程师负责安装全面管理工作技术负责人孙晓辉助工负责成本、结算等工作施工员（兼职）孙晓辉助工负责现场施工工作质量员（兼职）孙晓辉助工负责现场施工质量检查工作其他人员设置见土建施工组织设计，受项目机构统一管理3.1.3项目部Q-HS-E管理体系职能分配表见土建施工组织设计附表。3.2 项目管理目标3.2.1质量目标：合格3.2.2安全目标：杜绝重大伤亡、机械、火灾事故，年负伤频率控制在8以内。3.2.3工期目标：一年3.2.4成本目标：具体成本控制目标详见项目管理目标责任书3.2.
11、5环境目标：见土建施工组织设计3.3 项目质量控制系统：系统由项目经理项目管理层和专职质检员作业班组或分包单位三个层次组成。本项目质量控制，将事先对人、材料、机械、方法和环境五个生产要素质量进行严格控制，然后按工序质量控制分项工程质量控制分部工程质量控制单位工程质量控制整个项目质量控制的系统控制过程进行质量控制。3.4 质量控制手段：本项目的质量控制手段为：质量预控，即通过对影响施工质量的关键环节、部位和工序预先设置质量控制点，实现对工程质量的主动控制；工序质量控制，即对影响质量的关键部位或薄弱环节而确定的重点控制对象，实现对工程质量的过程控制；质量检验，即审核有关技术文件、报告或报表，现场质
12、量检查或必要的试验检测，实现对工程的最终质量控制。安装工程检查所需的器具名称数量名称数量游标卡尺1数字万用表1水平尺1接地电阻测试仪1压力表1绝缘电阻测试仪(500V)1钢卷尺2绝缘电阻测试仪(1000V)1线锤2漏电测试仪1塞尺1测电笔2通球1试压泵1钢直尺1水准仪1照度计1噪声测试仪1功率分析仪1三相电能质量分析仪1数字秒表1相序表13.5土建安装配合要点：熟悉图纸，配合土建施工，预留好各种管道孔，避免二次施工；各种埋地管道应在土建进行二次地面施工时，做好跟班，发现问题及时处理。3.6资源供应规划：为保证工程的顺利竣工，使项目经理部的工作得以有效开展，我们根据施工进度的安排、施工阶段的划分和施工部位工作量合理组织具有精湛技艺的队伍施工(详见各施工阶段劳力安排一览表)，并保证机械设备的供应(详见主要机械设备表)，确保施工质量、施工工期和文明工地建设目标的完成各施工阶段劳力安排一览表工种根据土建施工阶段投入劳力情况基础主体装饰收尾管道工1462壮工24104焊工
