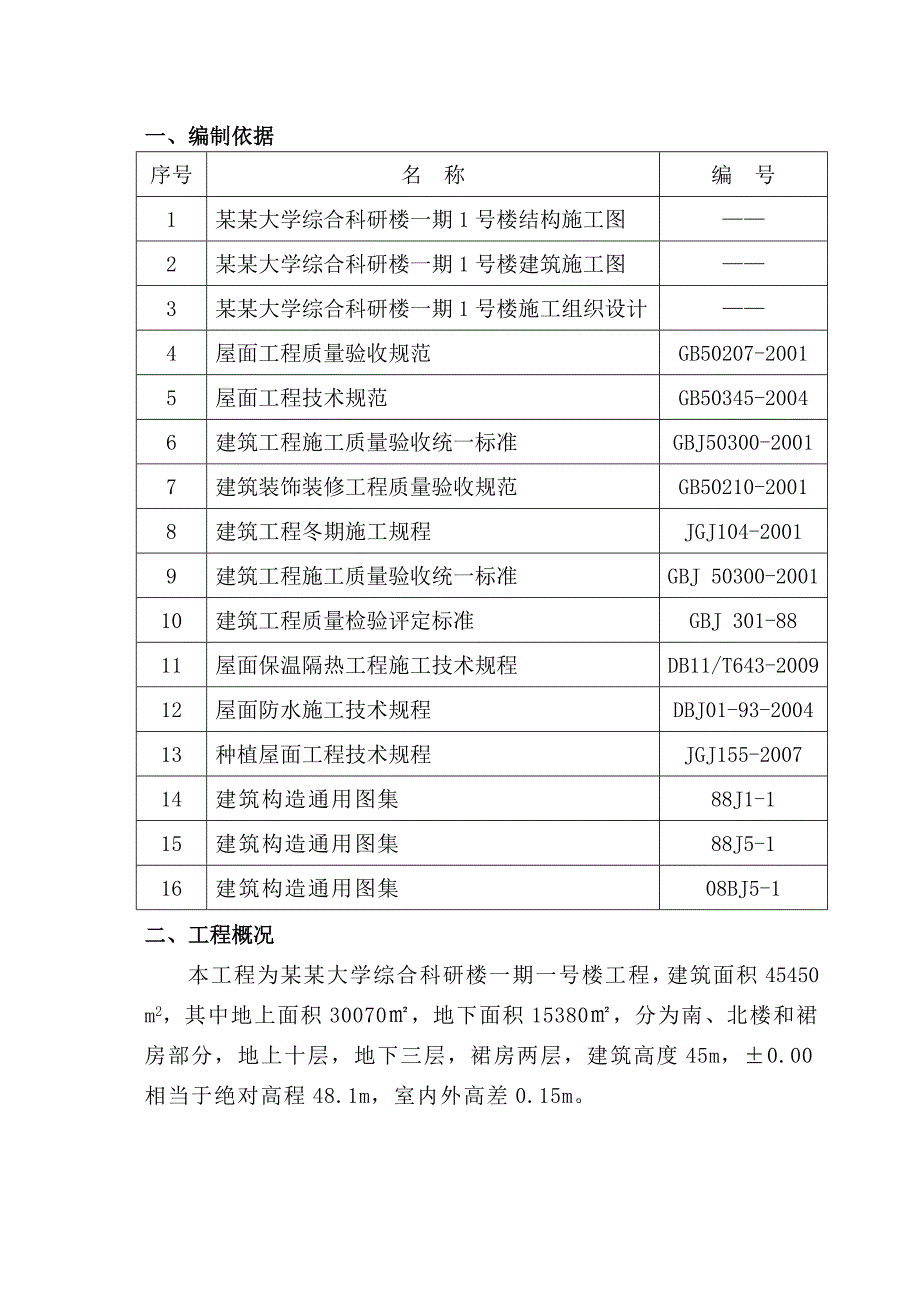

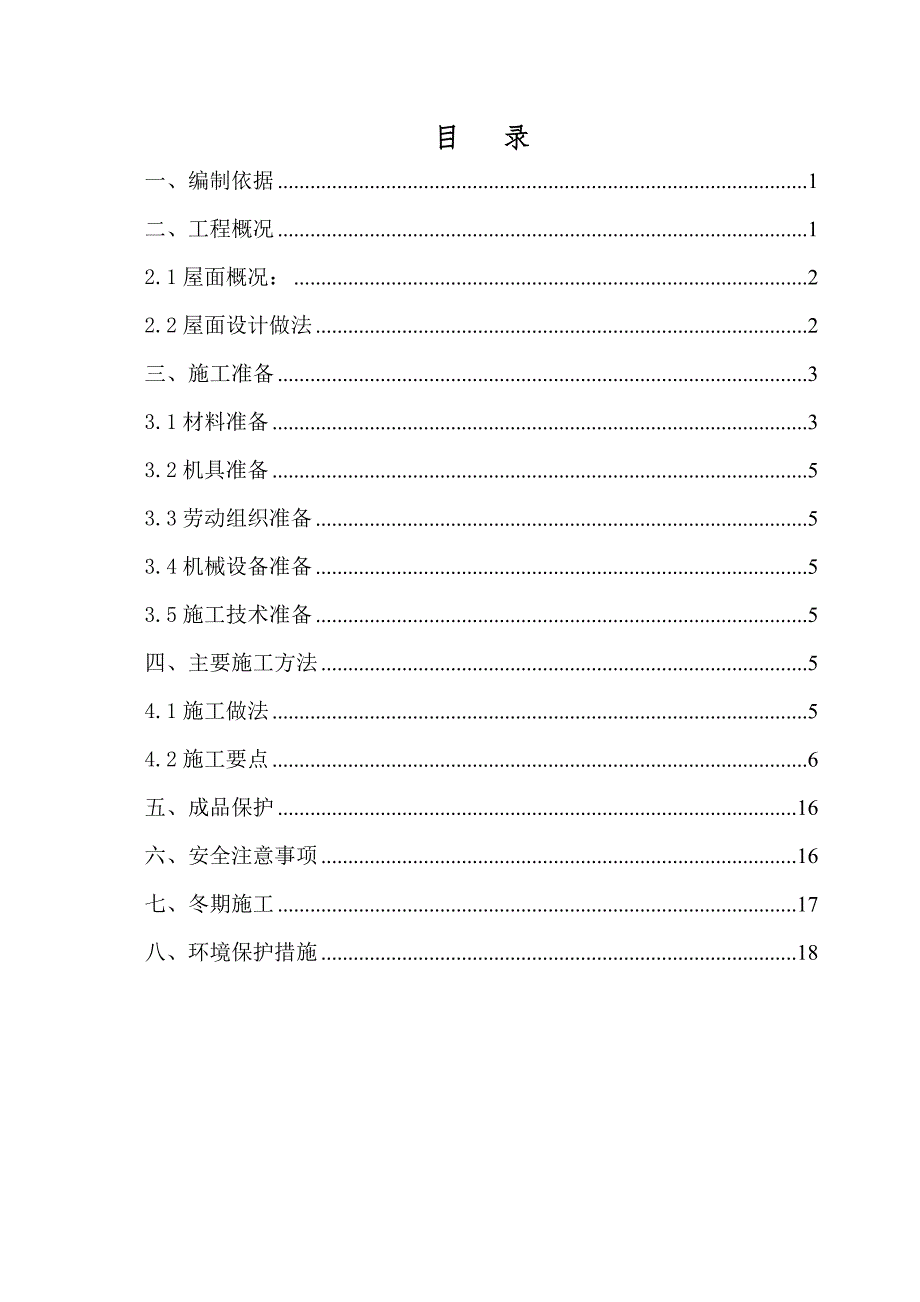

1、目 录一、编制依据1二、工程概况12.1屋面概况：22.2屋面设计做法2三、施工准备33.1材料准备33.2机具准备53.3劳动组织准备53.4机械设备准备53.5施工技术准备5四、主要施工方法54.1施工做法54.2施工要点6五、成品保护16六、安全注意事项16七、冬期施工17八、环境保护措施18一、编制依据序号名 称编 号1某某大学综合科研楼一期1号楼结构施工图2某某大学综合科研楼一期1号楼建筑施工图3某某大学综合科研楼一期1号楼施工组织设计4屋面工程质量验收规范GB50207-20015屋面工程技术规范GB50345-20046建筑工程施工质量验收统一标准GBJ50300-20017建筑
2、装饰装修工程质量验收规范GB50210-20018建筑工程冬期施工规程JGJ104-20019建筑工程施工质量验收统一标准GBJ 50300-200110建筑工程质量检验评定标准GBJ 301-8811屋面保温隔热工程施工技术规程DB11/T643-200912屋面防水施工技术规程DBJ01-93-200413种植屋面工程技术规程JGJ155-200714建筑构造通用图集88J1-115建筑构造通用图集88J5-116建筑构造通用图集08BJ5-1二、工程概况本工程为某某大学综合科研楼一期一号楼工程，建筑面积45450 m2，其中地上面积30070，地下面积15380，分为南、北楼和裙房部分，

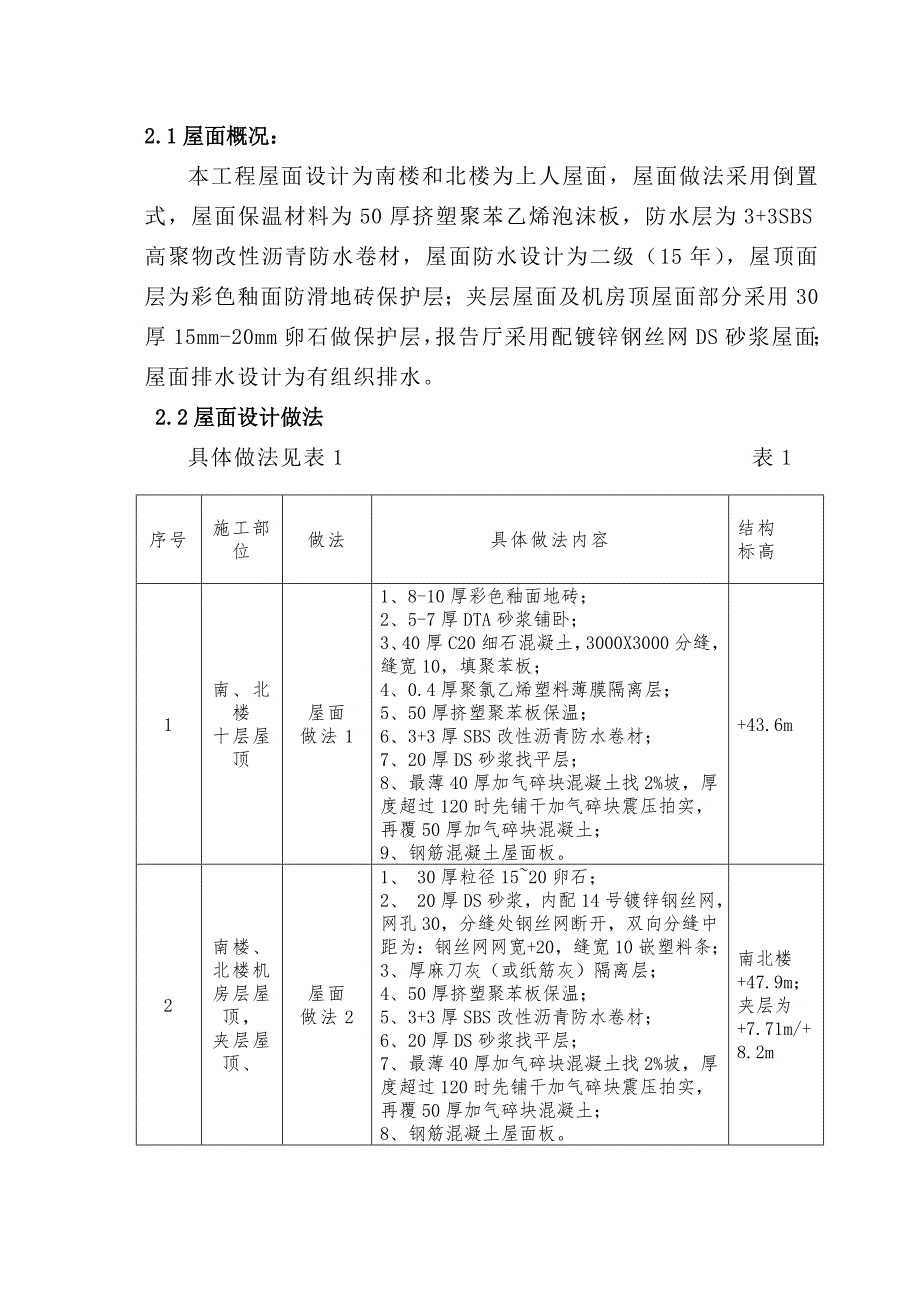

3、地上十层，地下三层，裙房两层，建筑高度45m，0.00相当于绝对高程48.1m，室内外高差0.15m。2.1屋面概况：本工程屋面设计为南楼和北楼为上人屋面，屋面做法采用倒置式，屋面保温材料为50厚挤塑聚苯乙烯泡沫板，防水层为3+3SBS高聚物改性沥青防水卷材，屋面防水设计为二级（15年），屋顶面层为彩色釉面防滑地砖保护层；夹层屋面及机房顶屋面部分采用30厚15mm-20mm卵石做保护层，报告厅采用配镀锌钢丝网DS砂浆屋面；屋面排水设计为有组织排水。 2.2屋面设计做法具体做法见表1 表1序号施工部位做法具体做法内容结构标高1南、北楼十层屋顶屋面做法11、8-10厚彩色釉面地砖；2、5-7厚DT
4、A砂浆铺卧；3、40厚C20细石混凝土，3000X3000分缝，缝宽10，填聚苯板；4、0.4厚聚氯乙烯塑料薄膜隔离层；5、50厚挤塑聚苯板保温；6、3+3厚SBS改性沥青防水卷材；7、20厚DS砂浆找平层；8、最薄40厚加气碎块混凝土找2%坡，厚度超过120时先铺干加气碎块震压拍实，再覆50厚加气碎块混凝土；9、钢筋混凝土屋面板。+43.6m2南楼、北楼机房层屋顶，夹层屋顶、屋面做法21、 30厚粒径1520卵石；2、 20厚DS砂浆，内配14号镀锌钢丝网，网孔30，分缝处钢丝网断开，双向分缝中距为：钢丝网网宽+20，缝宽10嵌塑料条；3、厚麻刀灰（或纸筋灰）隔离层；4、50厚挤塑聚苯板保温
5、；5、3+3厚SBS改性沥青防水卷材；6、20厚DS砂浆找平层；7、最薄40厚加气碎块混凝土找2%坡，厚度超过120时先铺干加气碎块震压拍实，再覆50厚加气碎块混凝土；8、钢筋混凝土屋面板。南北楼+47.9m；夹层为+7.71m/+8.2m3报告厅屋顶屋面做法31、20厚DS砂浆，内配14号镀锌钢丝网，网孔30，分缝处钢丝网断开，双向分缝中距为：钢丝网网宽+20，缝宽10嵌塑料条；2、3厚麻刀灰（或纸筋灰）隔离层；3、50厚挤塑聚苯板保温；4、3+3厚SBS改性沥青防水卷材；5、20厚DS砂浆找平层；6、最薄40厚加气碎块混凝土找2%坡，厚度超过120时先铺干加气碎块震压拍实，再覆50厚加气碎
6、块混凝土；7、钢筋混凝土屋面板。报告厅+10.8m4露天地下室顶板地下室顶板做法1、 回填土2、 滤水层（聚酯无纺布200g/m）3、 高密度聚乙烯（HDPE）排水保护板4、 50厚豆石保护层（0.2%找坡）5、 20厚1:3水泥砂浆保护层6、 4+3厚SBS改性沥青防水卷材7、 20厚1:5水泥增稠粉砂浆找平层8、 钢筋混凝土顶板（加防水剂）-4.3m三、施工准备3.1材料准备 防水材料： 采用SBS高聚物改性沥青防水卷材（聚酯胎）应有合格证书和性能检测报告，材料的品种、规格、性能应符合现行国家产品标准和设计要求，并按规定进行见证，现场抽样复试合格。SBS高聚物改性沥青防水卷材规格、尺寸及允
7、许偏差：规格（公称厚度）3mm4mm面积m2/卷公称面积1010偏差0.100.10最低卷重kg/卷32.042.0厚度mm平均值3.04.0最小单值2.73.7SBS高聚物改性沥青防水卷材，主要物理力学性能符合下表规定：可溶物含量g/m23mm21004mm2900拉力（N/50mm）450时延伸率（%）最大拉力时30低温柔度-18，r=15mm；3s,弯180，无裂纹不透水性压力0.3Mpa，保持时间30min,不透水耐热度90，无滑动、流淌、滴落挤塑聚苯板保温材料：保温材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。挤塑聚苯板材料质量要求：板
8、材表面基本平整，无严重凹凸不平，导热系数m.k3W/(m.k)、48小时后尺寸变化率1.5%、吸水率1.2%、燃烧性能B2级、压缩强度250MPa、表观密度等性能都应符合规范要求。聚氯乙烯塑料薄膜：材料应有产品合格证书和性能检测报告，品种、规格、性能等应符合现行国家产品标准和设计要求；卵石：石子粒径在15mm-20mm，保证石子的粒径满足设计和规范要求；其他材料DTA砂浆、DS砂浆等采用干拌砂浆，镀锌钢丝，细石混凝土。3.2机具准备手推车、铁锹、水平尺、刮杠、木拍子、喷灯、剪刀、滚动刷、钢卷尺、铁抹子、扫帚、小白线、筛子等。3.3劳动组织准备 防水人员（20人） 瓦工（20人）混凝土工 (20
9、人) 壮工（30人）3.4机械设备准备施工电梯（2台） 手推车（8辆） 塔吊配合 3.5施工技术准备1.熟悉审查图纸、学习有关规范、规程。技术人员向班组进行技术交底，内容包括：施工部位、施工顺序、细部构造和节点做法、质量保证措施、成品保护措施，如有问题及时反映，采取相应措施； 2.对于进厂的防水卷材、保温材料、塑料薄膜、镀锌钢丝网、密封嵌填材料等进行检查，材料应有合格证，合格证上包括：生产厂名、品种、规格、数量、强度等级、生产日期。个别材料进场须进行复试；3.屋面工程的防水层由经资质审查合格的防水专业队伍进行施工。作业人员应持有当地建设行业主管部门颁发的上岗证。四、主要施工方法4.1施工做法本
10、工程屋面采用倒置屋面，主要施工做法见表-1屋面构造层次示意图4.2施工要点4.2.1结构层：结构层为钢筋混凝土空心楼板。4.2.2找坡层：在结构层上铺设加气碎块混凝土，最薄40厚，若厚度超过120时，先铺干加气碎块震压拍实，再铺设50厚加气碎块混凝土；屋顶各处向雨水口找2%坡，接近雨水口1m范围内应加大坡度，找坡层施工时应进行分缝处理，分缝间距6m6m，缝宽30-50mm，缝内填入松软材料；找坡层基层表面清理干净后先刷一道素水泥浆，从雨水口处开始，纵横向每隔1m设冲筋，最低处40mm，找2%坡度。铺设垫层时，随铺随用铁锹或木拍板拍压密实，较厚处用平板振捣器振实，随即用刮杠延坡度找平，再用铁磙子
11、滚压密实；浇筑后洒水养护，待强度达到1.2MPa后方可上人进行下道工序操作。4.2.3找平层本工程屋面找平层采用20厚DS砂浆找平，在施工前应先检查屋面基层，将杂物清扫干净，凸出基层表面的硬块要剔平扫净；抹平层施工之前，应对基层洒水湿润，但不能浇透；为了避免找平层开裂，找平层宜留置分隔缝，缝宽20mm，其纵横缝的间距不大于6m，缝中嵌填密封材料；根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋间距为1.5m，大面积抹灰时应按照由远到近、由高到低的顺序进行，最好在每个分格内连续抹成，严格掌握坡度，先用刮杠刮平，再用2m直尺找平；待砂浆稍微收水后，抹平压实压光，终凝前再抹一遍，再进行下一步施工；铺
12、设找平层12h后，洒水养护，养护时间一般不小于7d，干燥后即可进行防水层施工；气温在0以下或者雨天，不能施工，若必须施工时，应有相应的防冻、防雨措施，保证找平层质量。 4.2.4防水层4.2.4.1防水层施工流程：基层表面清理修补涂刷基层处理剂附加层施工铺贴卷材蓄水试验保温隔离层施工保护层施工施工工艺流程图4.2.4.2基层处理及涂刷基层处理剂： 屋面杂物清理干净，将出屋面管道根部、出屋面结构阴、阳角转角处用1:2水泥砂浆抹成圆弧形,圆弧半径50mm。在涂刷基层处理机前要检查找平层的质量和干燥程度，（检查方法为：将1m2卷材平铺在找平层上，静置3-4小时后，掀开卷材，如找平层覆盖部分和卷材上没
13、有水印，则合格。）尘土和杂物清扫干净，表面残留的灰浆、硬块及突出部分应清除干净，不得有空鼓、开裂、起砂等缺陷。将基层处理按照配合比搅拌均匀，用长把滚刷均匀涂刷于基层表面上，要薄而均匀，保持在1.5mm左右，不可露底，不得有空白、麻点、气泡，常温经过4h后，开始铺贴卷材。大面积涂刷时应先对屋面节点、周边、拐角处进行处理。基层处理剂涂刷后必须在当天铺完防水层，防止风沙尘土污染或露水打湿。4.2.4.3附加层施工：女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加层宽度为500mm，采用热熔法铺贴防水卷材，必须粘贴牢固。4.2.4.4铺贴卷材：卷材铺贴采用满粘法，铺贴前先应进行试铺，大面积铺贴
14、施工时，要弹好控制线；卷材铺贴时用喷灯火焰对准卷材和基层表面的夹角，喷灯距离交界处300mm左右，边熔融涂盖层边缓慢地滚铺防水卷材，卷材下面的空气应尽量排尽，并辊压粘结牢固，不得空鼓；相邻两幅卷材的搭接缝应错开，卷材的长短边搭接不应少于100mm，上下两层及相邻两副卷材的接缝要错开1/3-1/2幅宽，短边错开不小于500，且两层卷材不得相互垂直铺贴。铺贴卷材时，火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材。点燃汽油喷灯，喷枪距加热面300mm左右，铺贴时随放卷材随用火焰喷枪加热基层和卷材的交界处，往返均匀加热，趁卷材表面刚刚融化时，将卷材向前滚铺粘贴，排出卷材下面的空气，使之平展，不得皱折，并辊压粘贴牢固，卷材接缝部位必须溢出热熔的改性沥青胶。铺贴时由屋面最低标高处平行屋脊向上施工。4.2.4.5蓄水试验：卷材防水层施工后，经隐蔽工程验收合格后，做蓄水试验，在雨后或持续淋水2小时或蓄水24小时确认不渗水后进行下一步
