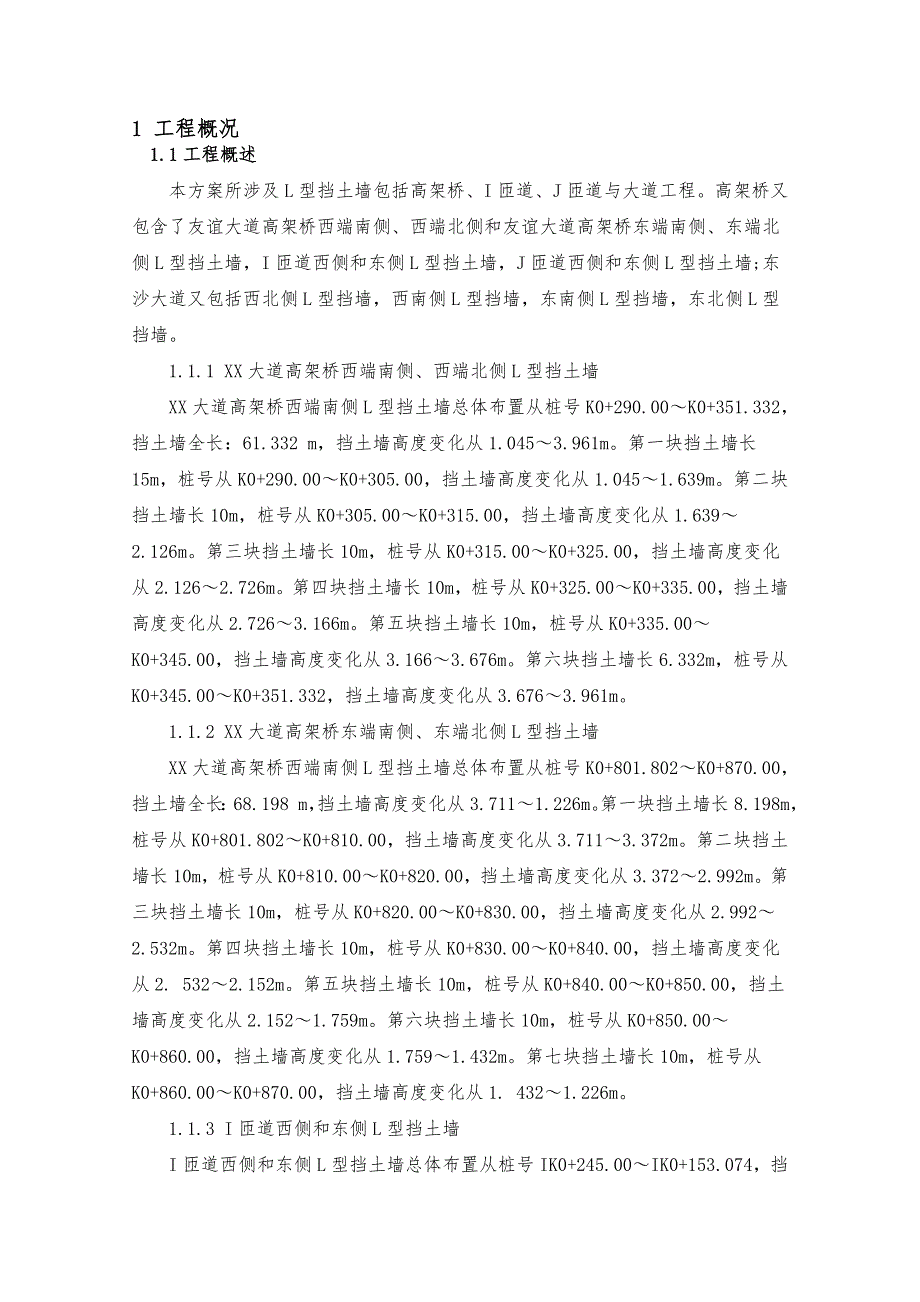

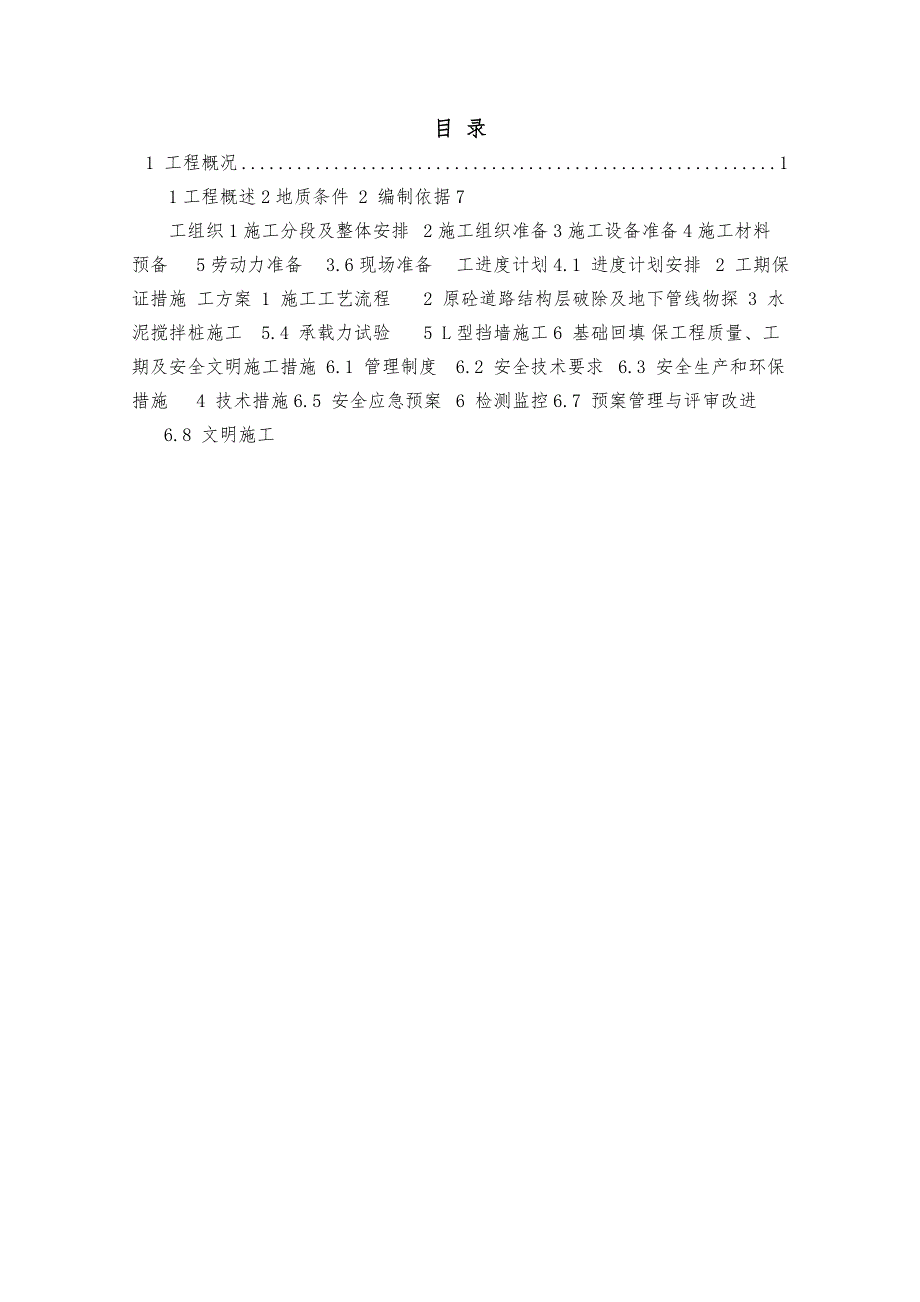

1、目 录1 工程概况11工程概述2地质条件2 编制依据7工组织1施工分段及整体安排2施工组织准备3施工设备准备4施工材料预备5劳动力准备3.6现场准备工进度计划4.1 进度计划安排2 工期保证措施工方案1 施工工艺流程2 原砼道路结构层破除及地下管线物探3 水泥搅拌桩施工5.4 承载力试验5 L型挡墙施工6 基础回填保工程质量、工期及安全文明施工措施6.1 管理制度6.2 安全技术要求6.3 安全生产和环保措施4 技术措施6.5 安全应急预案6 检测监控6.7 预案管理与评审改进6.8 文明施工1 工程概况1.1工程概述本方案所涉及L型挡土墙包括高架桥、I匝道、J匝道与大道工程。高架桥又包含了友
2、谊大道高架桥西端南侧、西端北侧和友谊大道高架桥东端南侧、东端北侧L型挡土墙，I匝道西侧和东侧L型挡土墙，J匝道西侧和东侧L型挡土墙;东沙大道又包括西北侧L型挡墙，西南侧L型挡墙，东南侧L型挡墙，东北侧L型挡墙。1.1.1 XX大道高架桥西端南侧、西端北侧L型挡土墙XX大道高架桥西端南侧L型挡土墙总体布置从桩号K0+290.00K0+351.332，挡土墙全长：61.332 m，挡土墙高度变化从1.0453.961m。第一块挡土墙长15m，桩号从K0+290.00K0+305.00，挡土墙高度变化从1.0451.639m。第二块挡土墙长10m，桩号从K0+305.00K0+315.00，挡土墙高
3、度变化从1.6392.126m。第三块挡土墙长10m，桩号从K0+315.00K0+325.00，挡土墙高度变化从2.1262.726m。第四块挡土墙长10m，桩号从K0+325.00K0+335.00，挡土墙高度变化从2.7263.166m。第五块挡土墙长10m，桩号从K0+335.00K0+345.00，挡土墙高度变化从3.1663.676m。第六块挡土墙长6.332m，桩号从K0+345.00K0+351.332，挡土墙高度变化从3.6763.961m。1.1.2 XX大道高架桥东端南侧、东端北侧L型挡土墙XX大道高架桥西端南侧L型挡土墙总体布置从桩号K0+801.802K0+870.0
4、0，挡土墙全长：68.198 m，挡土墙高度变化从3.7111.226m。第一块挡土墙长8.198m，桩号从K0+801.802K0+810.00，挡土墙高度变化从3.7113.372m。第二块挡土墙长10m，桩号从K0+810.00K0+820.00，挡土墙高度变化从3.3722.992m。第三块挡土墙长10m，桩号从K0+820.00K0+830.00，挡土墙高度变化从2.9922.532m。第四块挡土墙长10m，桩号从K0+830.00K0+840.00，挡土墙高度变化从2. 5322.152m。第五块挡土墙长10m，桩号从K0+840.00K0+850.00，挡土墙高度变化从2.152

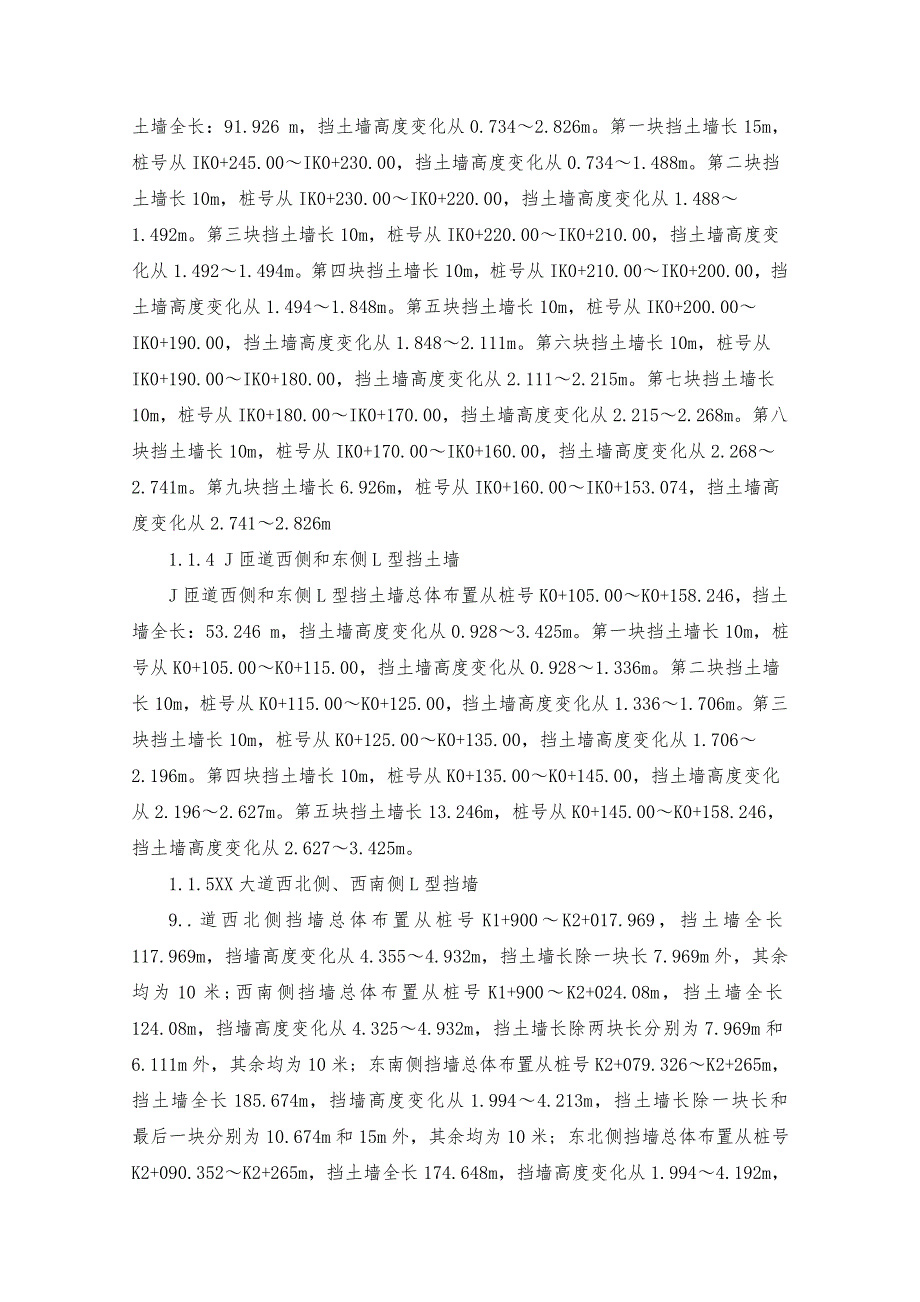

5、1.759m。第六块挡土墙长10m，桩号从K0+850.00K0+860.00，挡土墙高度变化从1.7591.432m。第七块挡土墙长10m，桩号从K0+860.00K0+870.00，挡土墙高度变化从1. 4321.226m。1.1.3 I匝道西侧和东侧L型挡土墙I匝道西侧和东侧L型挡土墙总体布置从桩号IK0+245.00IK0+153.074，挡土墙全长：91.926 m，挡土墙高度变化从0.7342.826m。第一块挡土墙长15m，桩号从IK0+245.00IK0+230.00，挡土墙高度变化从0.7341.488m。第二块挡土墙长10m，桩号从IK0+230.00IK0+220.00，
6、挡土墙高度变化从1.4881.492m。第三块挡土墙长10m，桩号从IK0+220.00IK0+210.00，挡土墙高度变化从1.4921.494m。第四块挡土墙长10m，桩号从IK0+210.00IK0+200.00，挡土墙高度变化从1.4941.848m。第五块挡土墙长10m，桩号从IK0+200.00IK0+190.00，挡土墙高度变化从1.8482.111m。第六块挡土墙长10m，桩号从IK0+190.00IK0+180.00，挡土墙高度变化从2.1112.215m。第七块挡土墙长10m，桩号从IK0+180.00IK0+170.00，挡土墙高度变化从2.2152.268m。第八块挡土
7、墙长10m，桩号从IK0+170.00IK0+160.00，挡土墙高度变化从2.2682.741m。第九块挡土墙长6.926m，桩号从IK0+160.00IK0+153.074，挡土墙高度变化从2.7412.826m1.1.4 J匝道西侧和东侧L型挡土墙J匝道西侧和东侧L型挡土墙总体布置从桩号K0+105.00K0+158.246，挡土墙全长：53.246 m，挡土墙高度变化从0.9283.425m。第一块挡土墙长10m，桩号从K0+105.00K0+115.00，挡土墙高度变化从0.9281.336m。第二块挡土墙长10m，桩号从K0+115.00K0+125.00，挡土墙高度变化从1.33
8、61.706m。第三块挡土墙长10m，桩号从K0+125.00K0+135.00，挡土墙高度变化从1.7062.196m。第四块挡土墙长10m，桩号从K0+135.00K0+145.00，挡土墙高度变化从2.1962.627m。第五块挡土墙长13.246m，桩号从K0+145.00K0+158.246，挡土墙高度变化从2.6273.425m。1.1.5XX大道西北侧、西南侧L型挡墙9.道西北侧挡墙总体布置从桩号K1+900K2+017.969，挡土墙全长117.969m，挡墙高度变化从4.3554.932m，挡土墙长除一块长7.969m外，其余均为10米;西南侧挡墙总体布置从桩号K1+900K
9、2+024.08m，挡土墙全长124.08m，挡墙高度变化从4.3254.932m，挡土墙长除两块长分别为7.969m和6.111m外，其余均为10米; 东南侧挡墙总体布置从桩号K2+079.326K2+265m，挡土墙全长185.674m，挡墙高度变化从1.9944.213m，挡土墙长除一块长和 最后一块分别为10.674m和15m外，其余均为10米; 东北侧挡墙总体布置从桩号K2+090.352K2+265m，挡土墙全长174.648m，挡墙高度变化从1.9944.192m，挡土墙长除一块长和最后一块分别为9.648m和15m外，其余均为10米。1.1.5-1 XX大道挡土墙平面示意图1.
10、1.5-2 XX大道挡土墙平面示意图1.1.6挡土墙构造L=61.3322+68.1982+91.9262+53.2462+117.969+124.08+185.674 +174.648=1151.775L型挡土墙设计荷载为公路一级，采用钢筋混凝土挡土墙，挡土墙采用、级钢筋，混凝土强度等级：C30，明挖现浇施工。挡土墙分段长度为6.332m15m。两端设沉降缝，缝宽20mm，内填二毡三油。挡土墙与桥台之间需设置沉降缝，缝宽20mm，内填二毡三油。挡土墙墙前与墙后填土需分层夯实，墙前需满足500mm的覆土深度，墙后以素土填筑，挡土墙出土高度小于1m时按1m挡土墙施工，填土应满足相关技术指标。挡土
11、墙一般构造如图：1.1.6-1 挡土墙平、立断面示意图 1.1.6-2 挡土墙断面示意图挡土墙设50mm PVC泄水管，设置间距为2000mm。排水管坡度按1:8安置，排水管一端接排水棱体，构造如图。1.1.6-3 排水棱体大样图防撞墙为钢筋砼结构，扶手采用114 无缝钢管。1.1.7路基设计台后填土高度大于3m左右的路段设置桥梁构造。桥台后填土高1.5m以上路段采用二灰（石灰：粉煤灰=5:95）进行填筑，台后路基加铺土工格栅，采用双向土工格栅，纵、横向抗拉强度为35KN/m。土工格栅应水平铺设，纵、横向搭接宽度为25cm，采用塑料带绑扎，并用“U型钉”固定于下伏土层，路堤两侧格栅反包。桥台后
12、预埋钢筋与横向连接筋采用焊接，土工格栅与桥台后横向连接钢筋采用塑料带绑扎。桥台后填土段需要采用水泥搅拌桩+等载预压处理。在桥头两侧30m的范围内采用桩径0.5水泥搅拌桩进行路基处理，友谊大道桥台后桩长18m，东沙大道台后桩长13m，按等边三角形平面布置，其中桥台后20m的范围内桩距1.5m，之后的10m范围内装距1.8m。桥头两侧30m的范围内L型挡土墙下的水泥搅拌桩间距适当加密。搅拌桩设计桩径除特殊说明外为50cm，采用强度等级42.5级的普通硅酸盐水泥，桩体每延米水泥用量约为50Kg。如原地面为一般路段，则清表后即可施工搅拌桩，桩顶30cm范围回填5%二灰。如原地面为河塘路段，则先清淤回填
13、，碾压至原地面，再施工搅拌桩，打桩路段填浜处理时不摊铺碎石。土工布及玻纤格栅；设置挡土墙路段，挡土墙基面范围内水泥搅拌桩施工至挡土墙基底下30cm。加固后复合地基承载力为120Kpa。1.2地质条件1.2.1 XX大道高架桥地质概况XX通道（友谊大道中北路）友谊大道立交工程场地北侧为宽阔、平坦的友谊大道，东南侧分布有一水塘，南侧靠近沙湖处堆填砂土较高，其余主要为绿地。场地地势总体上较平坦，地面高程在20.1125.83m之间变化。从区域地貌角度看，场地地貌类型属于长江冲积一级阶地。XX通道（友谊大道中北路）友谊大道立交工程属于一级阶地冲积平原工程地质区。上部为流塑可塑状粘性土；中下部为第四系砂
14、土层；底部志留系泥岩、泥质粉砂岩。上部粘性土层承载力较低，中下部砂土层承载力相对较高，地下水较丰富，底部基岩强度较高。根据武汉市勘测设计研究院提供“武昌沙湖通道（友谊大道中北路）友谊大道立交工程岩土工程勘测报告”（2009.6.15）场地表层分布1.88m厚松散的杂填土，以粘性土为主，夹块石、碎石结构松散，成分杂且不均匀。其下有高压缩性的淤泥及淤泥质粘土。XX通道（友谊大道中北路）友谊大道立交工程地下水可分为三类：上层滞水。孔隙承压水及基岩裂缝水（碎屑岩裂隙水）。上层滞水主要赋存于填土层中，水量有限；孔隙承压水赋存于第四系全新统砂土层中，水量丰富，与长江水力联系紧密；碎屑岩裂隙水主要分布于志留
15、系的泥岩、泥质粉砂岩中，水量不大，主要接受第四系全新统砂土层孔隙承压水的补给。1.2.2XX大道高架桥场地岩土构成及其岩性特征依据地勘图纸，在勘察钻探揭露深度范围内，场地地层依据成因及岩性的差异自上而下可划分为4个单元层：第（1）单元层为人工填土（Qm1）及第四系湖积淤泥（Q1）；第（2）单元层为第四系全新统冲积（Q4al）一般粘性土夹粉土及淤泥；第（3）单元层为第四系全新统冲积（Q4al）粉细砂、中粗砂夹砾卵石及卵石层；下伏（7）层为志留系泥岩。各单元层依据岩性和物理力学性质的差异又可分为14个不同的亚层。2 编制依据1.XX大桥（友谊大道中北路）工程施工图设计项目委托书2.XX通道（友谊大道中北路）工程道路排水修建规划（武汉市城市规划设计研究院）3.市政工程设计研究院有限责任公司提供的1:500电子地形图和地形勘测成果（电子文件），2009.5.204. 市勘测设计研究院提供的XX通道（XX大道XX路）XX大道立交工程岩土工程勘察报告，2009.6.15 5. 大桥工程（XX大道XX路）初步设计，武汉市政工程设计研究院有限责任公司，2009.76.XX大桥工程（XX大道XX路）初步设计专家评审意见，2009.7.247.关于XX大桥工程（XX大道
