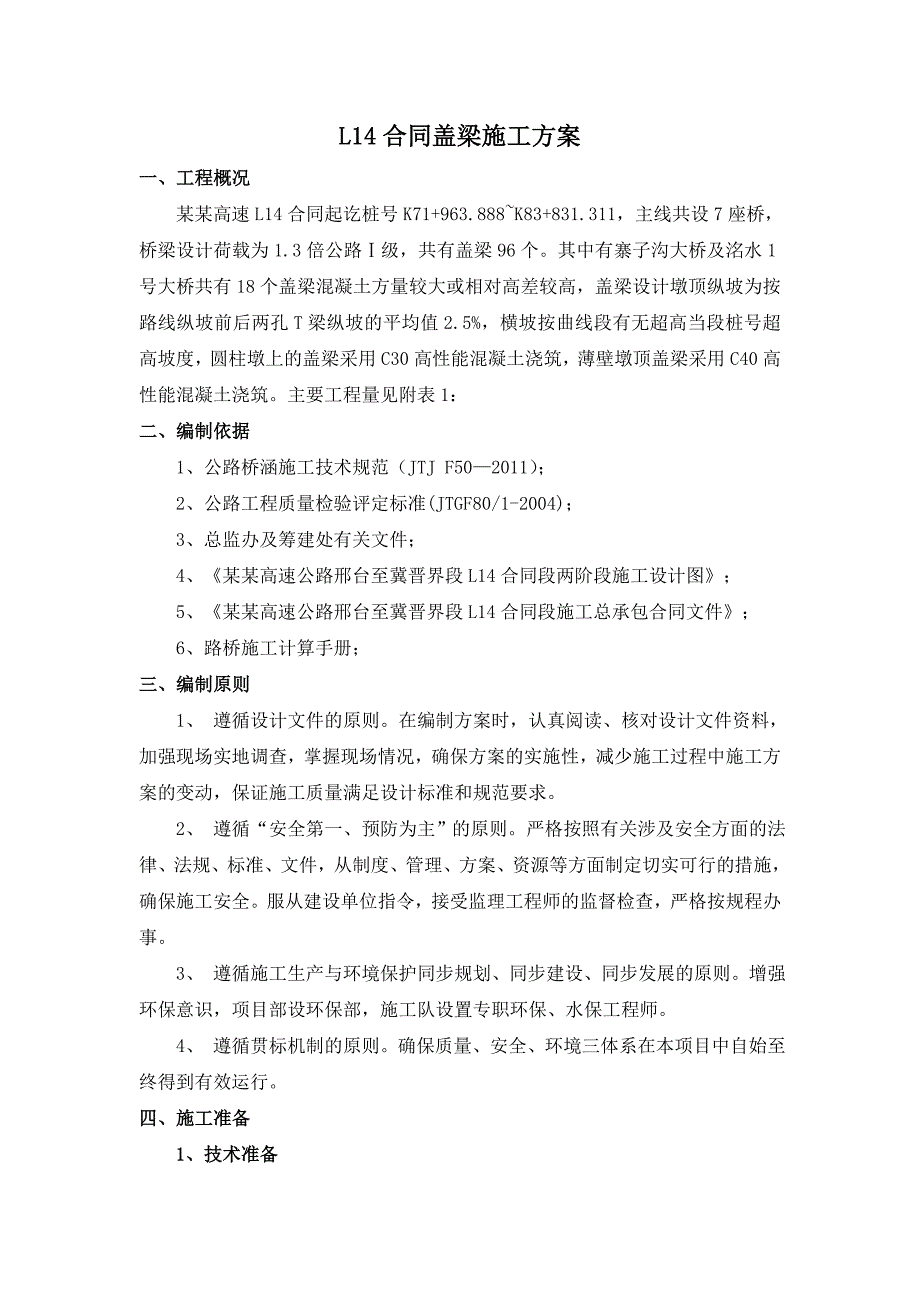

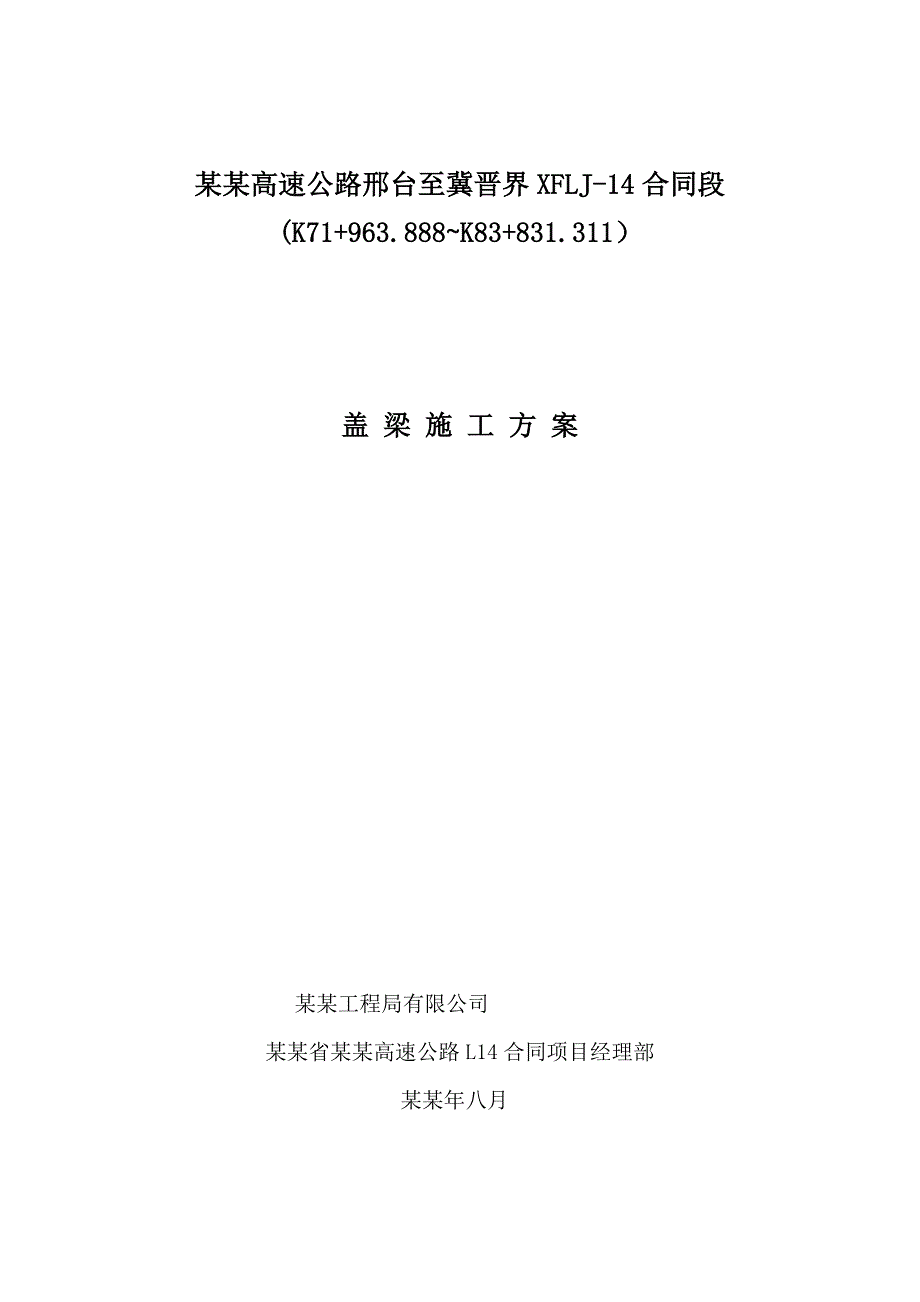

1、某某高速公路邢台至冀晋界XFLJ-14合同段(K71+963.888K83+831.311）盖 梁 施 工 方 案 某某工程局有限公司 某某省某某高速公路L14合同项目经理部 某某年八月 L14合同盖梁施工方案一、工程概况某某高速L14合同起讫桩号K71+963.888K83+831.311，主线共设7座桥，桥梁设计荷载为1.3倍公路级，共有盖梁96个。其中有寨子沟大桥及洺水1号大桥共有18个盖梁混凝土方量较大或相对高差较高，盖梁设计墩顶纵坡为按路线纵坡前后两孔T梁纵坡的平均值2.5%，横坡按曲线段有无超高当段桩号超高坡度，圆柱墩上的盖梁采用C30高性能混凝土浇筑，薄壁墩顶盖梁采用C40高性能
2、混凝土浇筑。主要工程量见附表1：二、编制依据1、公路桥涵施工技术规范（JTJ F502011）；2、公路工程质量检验评定标准(JTGF80/1-2004)；3、总监办及筹建处有关文件；4、某某高速公路邢台至冀晋界段L14合同段两阶段施工设计图；5、某某高速公路邢台至冀晋界段L14合同段施工总承包合同文件；6、路桥施工计算手册；三、编制原则1、 遵循设计文件的原则。在编制方案时，认真阅读、核对设计文件资料，加强现场实地调查，掌握现场情况，确保方案的实施性，减少施工过程中施工方案的变动，保证施工质量满足设计标准和规范要求。2、 遵循“安全第一、预防为主”的原则。严格按照有关涉及安全方面的法律、法规

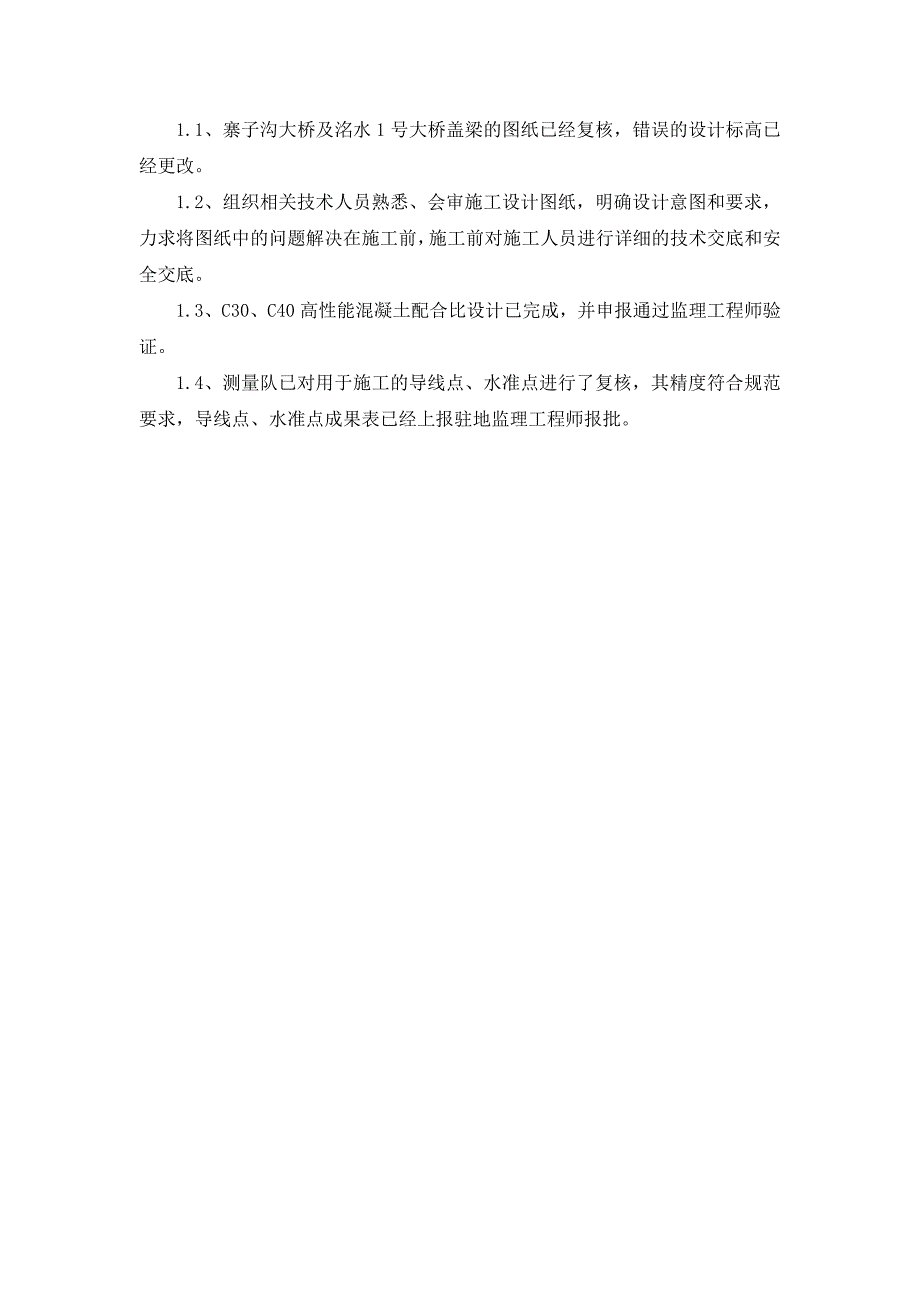

3、、标准、文件，从制度、管理、方案、资源等方面制定切实可行的措施，确保施工安全。服从建设单位指令，接受监理工程师的监督检查，严格按规程办事。3、 遵循施工生产与环境保护同步规划、同步建设、同步发展的原则。增强环保意识，项目部设环保部，施工队设置专职环保、水保工程师。4、 遵循贯标机制的原则。确保质量、安全、环境三体系在本项目中自始至终得到有效运行。四、施工准备1、技术准备1.1、寨子沟大桥及洺水1号大桥盖梁的图纸已经复核，错误的设计标高已经更改。1.2、组织相关技术人员熟悉、会审施工设计图纸，明确设计意图和要求，力求将图纸中的问题解决在施工前，施工前对施工人员进行详细的技术交底和安全交底。1.3
4、、C30、C40高性能混凝土配合比设计已完成，并申报通过监理工程师验证。1.4、测量队已对用于施工的导线点、水准点进行了复核，其精度符合规范要求，导线点、水准点成果表已经上报驻地监理工程师报批。某某高速L14合同段盖梁统计桥梁名称幅别墩号墩柱型式离地高度（m）盖梁尺寸（m）钢筋（Kg）预埋钢筋混凝土（m3）盖梁施工方法备注左右28251612102816寨子沟大桥左右5圆柱墩302.21.713.246867.40 448.60 2203.50 36.20 2994.03 796.30 48.46抱箍法固结墩左右10圆柱墩292.41.9（2.4）13.348362.80 452.00 300
5、4.10 43.20 66.455抱箍法过渡墩左右11圆柱墩392.41.913.347702.20 448.60 2412.20 39.20 2994.03 796.30 59.43抱箍法固结墩左右14圆柱墩302.41.913.347702.20 448.60 2412.20 39.20 2994.03 796.30 59.43抱箍法固结墩洺水大桥左右1圆柱墩182.21.913.347692.70 448.60 2356.10 36.20 2994.03 796.30 53.4抱箍法固结墩左右2圆柱墩302.21.913.347692.70 448.60 2356.10 36.20 29
6、94.03 796.30 53.4抱箍法固结墩左9圆柱墩232.21.913.347692.70 448.60 2356.10 36.20 2994.03 796.30 53.4抱箍法固结墩右3矩形薄壁墩413.22.213.349790.40 448.60 3333.40 36.20 2994.03 796.30 86.8穿钢棒法固结墩左3矩形薄壁墩29.53.52.2（2.8173.083）13.347451.50 566.00 589.60 3990.20 111.7穿钢棒法过渡墩右4矩形薄壁墩48.53.52.2（2.8173.083）13.347451.50 566.00 589.6
7、0 3990.20 111.7穿钢棒法过渡墩左8矩形薄壁墩41.53.52.2（2.8173.083）13.347451.50 566.00 589.60 3990.20 111.7穿钢棒法过渡墩右9矩形薄壁墩33.53.52.2（2.8173.083）13.347451.50 566.00 589.60 3990.20 111.7穿钢棒法过渡墩附表12、施工人员2.1、施工管理及技术人员这两座桥梁盖梁施工拟安排两个施工队伍进行施工，寨子沟大桥由一分部安排一个盖梁作业队伍施工，洺水1号大桥由二分部安排一个盖梁作业队伍施工，为了保证施工顺利进行，我部配备足够的管理人员、专职安全员、现场工程师，专
8、职质检员、试验员、测量员等施工人员。具体详见下表4-1。表4-1， 施工管理人员一览表序号人员姓名岗位主要职责1周根龙常务副总经理项目负责人，总体协调、指挥。 2杨 毅项目总工程师项目技术负责人，总体技术、方案3潘小廷副总经理一分部施工负责人，总体协调、指挥 4马云飞副总经理二分部施工负责人，总体协调、指挥5李 纲现场技术负责人施工技术指导，施工质量管理。6冀晓辉现场技术负责人施工技术指导，施工质量管理。7张 鹏现场技术员施工质量过程控制。4李松生作业队长现场施工指挥，施工人员安排。5王永在试验室主任试验检测负责人。6熊波质检员施工质量检验。7王翙测量队长测量负责人8罗求应安全部长安全负责人。
9、9郭军年试验员 原材料及混凝土质量检测。10张小波搅拌站长混凝土的拌制，运输11陈穆述电力工程师施工用电线路接设及维修。2.2、施工操作人员见下表4-2表4-2 施工队人员组成一览表序号工种名称人数备 注1施工队长2负责落实项目部制定施工方案，施工安全、质量、进度目标的落实。2焊工8电焊作业。3钢筋工24钢筋加工及安装。4模板工20模板加工及安装5砼工12混凝土浇筑于振捣。6吊车司机4吊装作业3、已进场施工机械及辅助材料见下表4-3表4-3， 施工机械、辅助材料一览表序号机械设备名称单位数量型号或额定功率1砼拌和站套2Hzs752砼拌和站套2 Hzs1203砼运输车辆1010m34装载机台4X
10、g953c5吊车台425t6发电机台2200KW7电焊机台10BX5008钢筋切断机台3GQW40C9钢筋调直机台2GT5-1210钢筋弯曲机台2GW40C11插入式振捣器台105012盖梁模板套6/13 水箱个3/14 土工布m2600350g/ m215 料斗个21 m34、原材料及配合比 4.1、原材：我部已经对用于本分项工程的钢筋、砂石、外加剂等原材料进行了检测，检测结果符合规范要求，钢筋原材料进场后分别分类储存于寨子沟及洺水大桥现场钢筋加工场内，做到上盖下垫，砂石、外加剂等原材料进场后储存于一分部、二分部拌和站内，具体原材料情况见下表：材料名称规格产地水泥P.O42.5某某冀中能源股
11、份有限公司砂 区中砂邢台市内丘马河砂场碎石5-10,10-20,16-31.5mm邢台市太子井正大石料场粉煤灰级粉煤灰邢台兴泰发电厂矿粉S95邢台华通矿粉厂水可供人饮用的山泉水 /外加剂KDSP-1聚羧酸系高性能缓凝减水剂山西凯迪建材有限公司钢筋28，25，216，12，10某某钢铁股份有限公司邯郸分公司4.2、配合比：圆柱墩顶盖梁采用C30高性能混凝土，设计坍落度为160-200mm，报请监理工程师并获得批准的配合比为：水泥：砂：碎石：粉煤灰：矿粉：减水剂：水=273:742:1112:59:58:3.9:156.其中：水泥273Kg/m3,水灰比0.4。薄壁墩顶盖梁采用C40高性能混凝土，
12、设计坍落度为160-200mm，报请监理工程师并获得批准的配合比为：水泥：砂：碎石：粉煤灰：减水剂：水=328:690:1127:122:5.4:153.其中：水泥328Kg/m3,水灰比0.38。 5、施工现场准备 5.1、施工用电：施工用电直接从桥位所在变压器接入。 5.2、施工用水：采用水箱蓄水。5.3、施工便道：通往各墩的施工便道均打通，重型施工车辆可以直接通行。五、施工方案 圆墩柱顶盖梁采用钢抱箍作为承重结构，模板采用定性钢模板，盖梁钢筋根据离地高度可采用几片分离吊装在底模上安装或钢筋骨架在地面整体绑扎，采用吊车整体起吊后安装；薄壁墩顶盖梁采用穿钢棒法进行施工，盖梁钢筋采用塔吊几片分离吊装盖梁底模板上安装的方式，混凝土在拌合站集中拌和，罐车运输，采用汽车泵或窝泵浇筑，使用透水土工布进行养护。 1、工艺流程盖梁工艺流程见下图5-1. 2、操作方法 2.1、墩顶凿毛，墩柱检测 墩柱施工完成后，待混凝土强度
