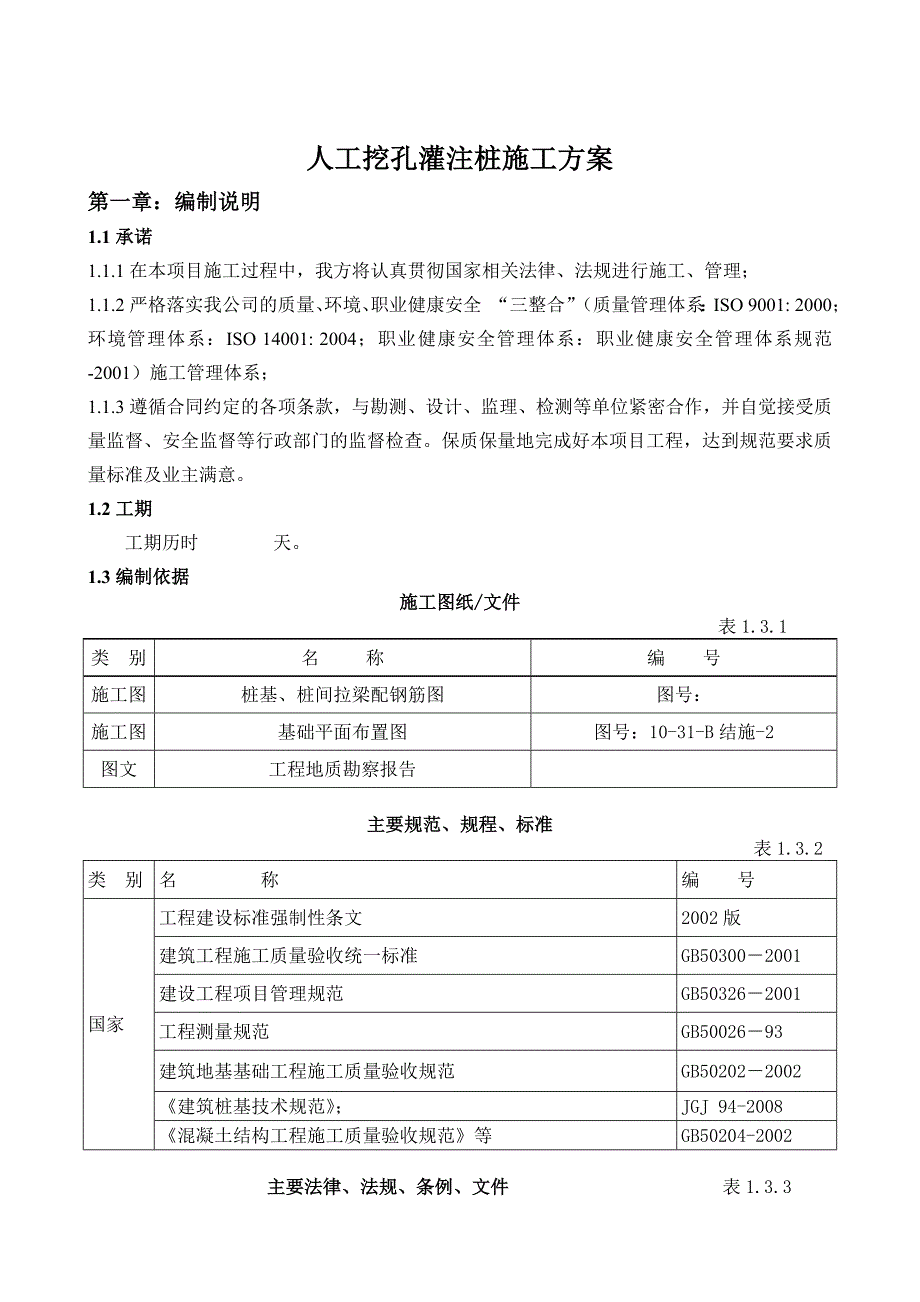

1、人工挖孔灌注桩施工方案第一章：编制说明1.1承诺1.1.1在本项目施工过程中，我方将认真贯彻国家相关法律、法规进行施工、管理；1.1.2严格落实我公司的质量、环境、职业健康安全 “三整合”（质量管理体系：ISO 9001: 2000；环境管理体系：ISO 14001: 2004；职业健康安全管理体系：职业健康安全管理体系规范-2001）施工管理体系；1.1.3遵循合同约定的各项条款，与勘测、设计、监理、检测等单位紧密合作，并自觉接受质量监督、安全监督等行政部门的监督检查。保质保量地完成好本项目工程，达到规范要求质量标准及业主满意。1.2工期工期历时 天。1.3编制依据施工图纸/文件表1.3.1
2、类 别 名 称编 号施工图桩基、桩间拉梁配钢筋图图号：施工图基础平面布置图图号：10-31-B结施-2图文工程地质勘察报告 主要规范、规程、标准表1.3.2类 别名 称编 号国家工程建设标准强制性条文2002版建筑工程施工质量验收统一标准GB503002001建设工程项目管理规范GB503262001工程测量规范GB5002693建筑地基基础工程施工质量验收规范GB502022002建筑桩基技术规范；JGJ 94-2008混凝土结构工程施工质量验收规范等GB50204-2002 主要法律、法规、条例、文件 表1.3.3类 别名 称编 号国家中华人民共和国建筑法第91号主席令中华人民共和国安全生

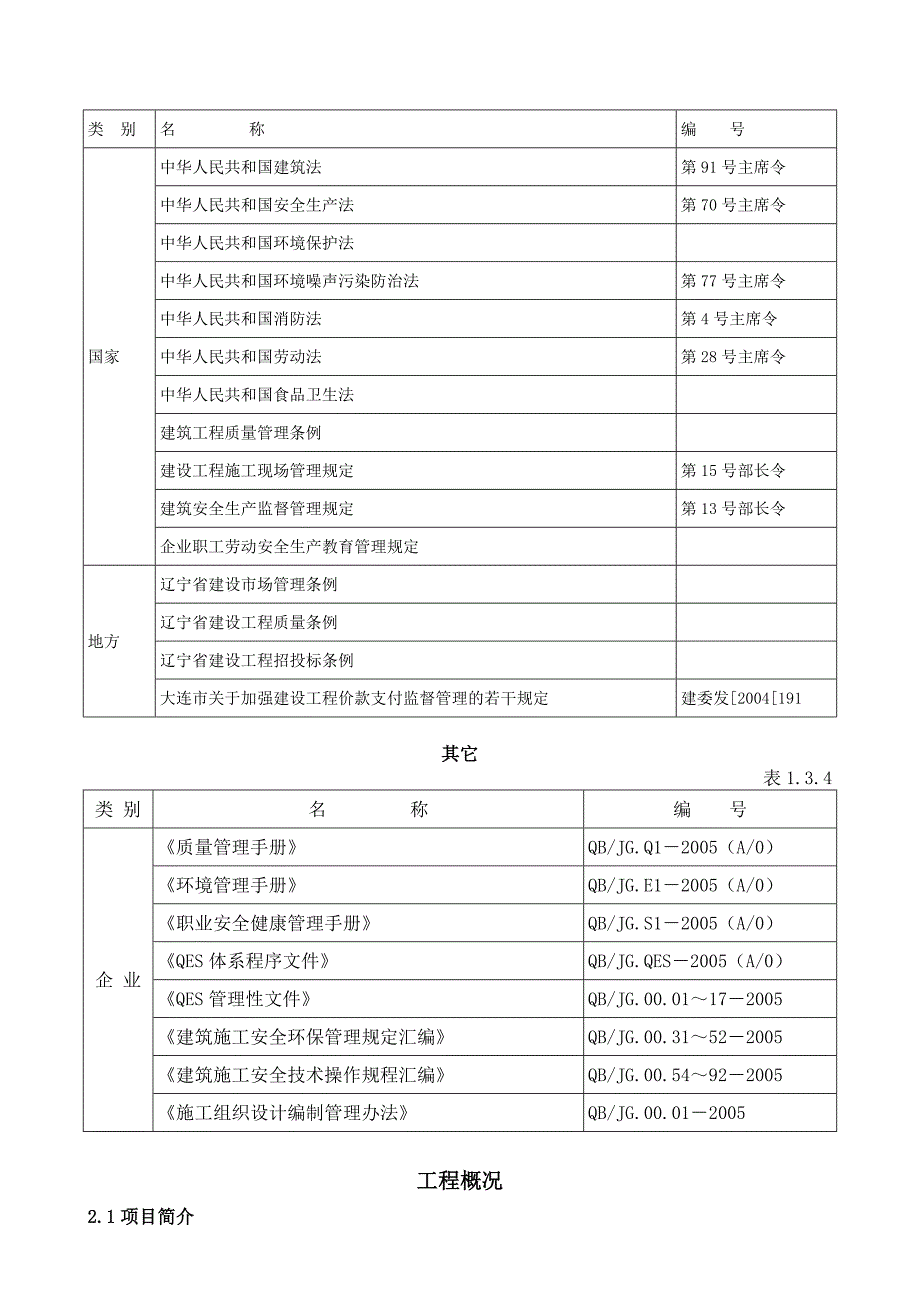

3、产法第70号主席令中华人民共和国环境保护法中华人民共和国环境噪声污染防治法第77号主席令中华人民共和国消防法第4号主席令中华人民共和国劳动法第28号主席令中华人民共和国食品卫生法建筑工程质量管理条例建设工程施工现场管理规定第15号部长令建筑安全生产监督管理规定第13号部长令企业职工劳动安全生产教育管理规定地方辽宁省建设市场管理条例辽宁省建设工程质量条例辽宁省建设工程招投标条例大连市关于加强建设工程价款支付监督管理的若干规定建委发2004191其它表1.3.4类 别名 称编 号企 业质量管理手册QB/JG.Q12005（A/0）环境管理手册QB/JG.E12005（A/0）职业安全健康管理手册Q

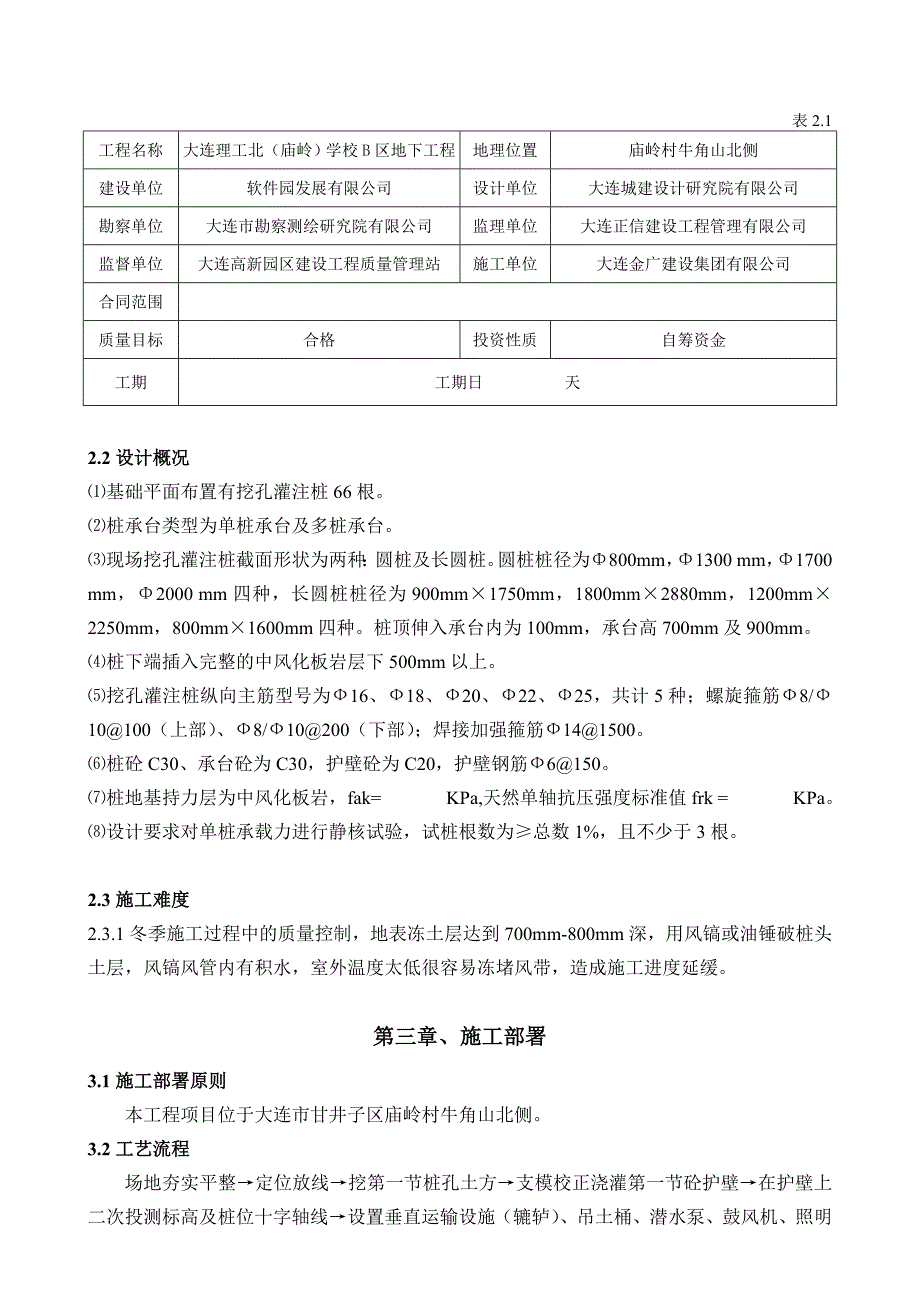

4、B/JG.S12005（A/0）QES体系程序文件QB/JG.QES2005（A/0）QES管理性文件QB/JG.00.01172005建筑施工安全环保管理规定汇编QB/JG.00.31522005建筑施工安全技术操作规程汇编QB/JG.00.54922005施工组织设计编制管理办法QB/JG.00.012005工程概况2.1项目简介表2.1工程名称大连理工北（庙岭）学校B区地下工程地理位置庙岭村牛角山北侧建设单位软件园发展有限公司设计单位大连城建设计研究院有限公司勘察单位大连市勘察测绘研究院有限公司监理单位大连正信建设工程管理有限公司监督单位大连高新园区建设工程质量管理站施工单位大连金广建设
5、集团有限公司合同范围质量目标合格投资性质自筹资金工期工期日 天2.2设计概况基础平面布置有挖孔灌注桩66根。桩承台类型为单桩承台及多桩承台。现场挖孔灌注桩截面形状为两种：圆桩及长圆桩。圆桩桩径为800mm，1300 mm，1700 mm，2000 mm四种，长圆桩桩径为900mm1750mm，1800mm2880mm，1200mm2250mm，800mm1600mm四种。桩顶伸入承台内为100mm，承台高700mm及900mm。桩下端插入完整的中风化板岩层下500mm以上。挖孔灌注桩纵向主筋型号为16、18、20、22、25，共计5种；螺旋箍筋8/10100（上部）、8/10200（下部）；焊
6、接加强箍筋141500。桩砼C30、承台砼为C30，护壁砼为C20，护壁钢筋6150。桩地基持力层为中风化板岩，fak= KPa,天然单轴抗压强度标准值frk = KPa。 设计要求对单桩承载力进行静核试验，试桩根数为总数1%，且不少于3根。2.3施工难度2.3.1冬季施工过程中的质量控制，地表冻土层达到700mm-800mm深，用风镐或油锤破桩头土层，风镐风管内有积水，室外温度太低很容易冻堵风带，造成施工进度延缓。第三章、施工部署3.1施工部署原则本工程项目位于大连市甘井子区庙岭村牛角山北侧。3.2工艺流程场地夯实平整定位放线挖第一节桩孔土方支模校正浇灌第一节砼护壁在护壁上二次投测标高及桩位
7、十字轴线设置垂直运输设施（辘轳）、吊土桶、潜水泵、鼓风机、照明等设施第二节桩身挖土清理桩孔四壁，校核桩孔垂直度和直径拆上节模板，支第二节模板，浇灌第二节砼护壁重复第二节挖土、支模、浇灌砼护壁工序、循环作业直至设计深度检查持力层后进行扩底对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收清理虚土、排除孔底积水，测量井底标高吊放钢筋笼就位浇灌桩身砼检测静载实验等。3.3施工组织协调工程施工过程是通过业主、设计、监理、总包、分包、供应商等多家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全及降低成本的关键之一。因此，为了保证这些目标的实现，制定以下措施，确保将各方的工作组织协调好
8、。3. 4施工进度控制本项目计划完工时间为2011年 月 日。为了保证施工进度和施工质量，根据工程施工总进度计划编制和确立各阶段的目标时间，阶段目标时间原则上不能更改。施工设备、资金、劳动力在满足阶段目标的前提下进行配备。 35劳动力组织集结精干的施工队伍，组织好劳动力进场。根据工程特点、建设单位工期要求及我项目部承诺条件，结合本地区的施工情况，合理组织一支强有力的施工队伍进场。要求该队伍自身管理水平高，施工能力强，既有利于施工生产的连续，又可保证工程的工期及施工质量。同时做好职工的入场教育培训，搞好全员的各项交底工作：培训应按职工的工作任务，区分不同层次和培训内容，使职工有适当的知识基础(包
9、括高效率完成其各项任务的方法和技能)，以确保员工对现行有效法规要求、内部标准、组织方针和目标的认识，上述工作应利用一段时间进行；此外应学习大连市各项规定以及我公司的各项规章制度，教育职工学习文明公约，做文明市民，激励职工的积极性。加强职工的职业健康安全教育，树立“安全第一、预防为主”的意识，由安全员组织培训，职工进场后进行三级教育，包括国家法规相关要求、企业职业健康安全管理手册程序文件、内部标准、安全目标等知识，强化职工安全意识，把安全工作当作头等大事来抓。落实各级人员的岗位责任制。对职工进行施工组织设计及各分部(子分部)分项工程施工方案的集体交底工作，使全体职工都能掌握技术及质量标准；对关键
10、部位除做详细交底外，还应做现场示范，促使操作工人理解“企业在我心中，质量在我手中”及“百年大计，质量第一”的内涵。351主要劳动力计划主要劳动力计划表 表3.5.1序 号工 种计划人数进场时间备 注1挖井工22劳动力根据工程量大小及施工进度具体安排进场2钢筋工103测量工34 电焊工65砼工25第四章、施工准备41项目质量安全领导小组我方决定对本工程：精心组织，科学管理，采取各种措施，严格控制工程质量，确保工程达到合格质量目标。4.1.1、质量管理体系质量管理体系图见附录。4.1.2、质量管理领导小组为了确保工程质量目标的实现，现场成立了质量管理领导小组，其组长和成员如下：组 长：副组长：成
11、员：质量目标: 合格 施工现场管理目标: 达到市级文明安全工地42检验试验计划4.2.1钢筋进场即进行复试；4.2.2砼作塌落度试验，随浇筑日期做标准试块，按照养护要求进行现场和标准养护后，送到实验室试验。4.2.3桩静载试验，由大连市工程质量检测中心采用地载法进行检测。4.2.4材料进场前进行考察，进场后复试，检查合格后使用； 表4.2.3.1序号试验内容取样批量试验数量备注见证部位和数量1钢筋原材60T1组60T/批60T2组2砼试块一次浇筑量1000m3,每100 m3为一个取样单位（3块）同一配合比100m3/组 43主要监测仪器及检定周期一览表 表4.4.1 序号名称规格型号单位数量
12、检测日期备注1水准仪DS-2台42009.8检测合格2经纬仪DJ2台12009.8检测合格350m尺个12009.8检测合格47.5m卷尺个12009.8检测合格根据进度计划制定机械需用计划，及时组织好施工机械的进场就位，并检查保养一遍，使其设备完好率达到95以上，详见下表。44拟采用施工机具设备一览表主要施工机械设备一览表 表4.5.1序号名称规格型号单位数量计划进场日期备注1电焊机部台1钢筋加工2切断机部台1钢筋加工3煨弯机部台1钢筋加工4调直机部台1钢筋加工5搅拌机0.3M3台16水泵3.0KW台57空压机2m3台38挖掘机X460台29压路机20T台110轮式装载机ZL50台111自卸汽车15T台112 翻斗车1吨台413 手推车台台10第五章 主要施工方法和技术措施5.1测量、定位放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。另外，桩位外应设置定位龙门桩，安装护壁模板必须用桩心点校正模板位置，并应由专人负责。5.2 开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后
