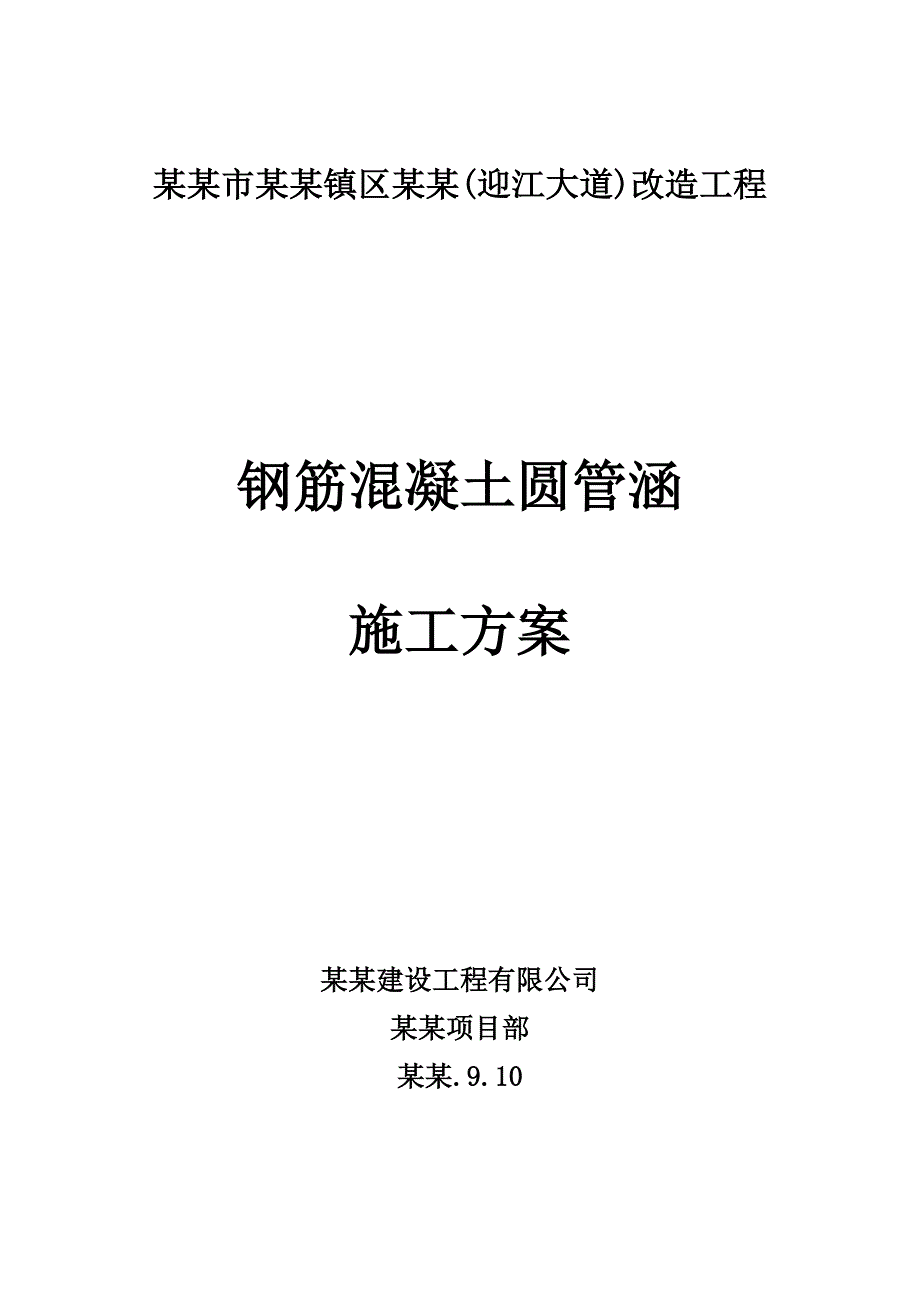

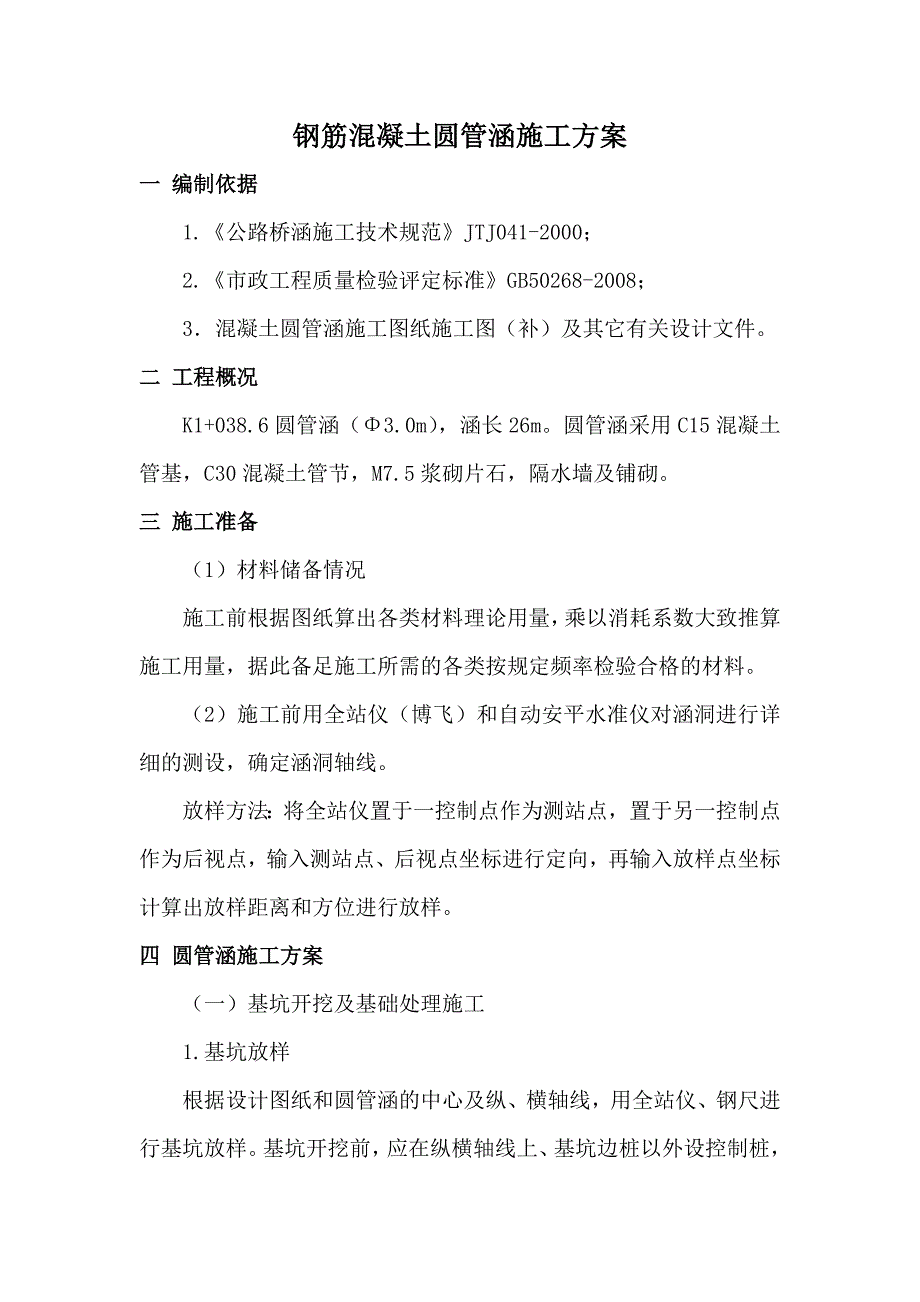

1、某某市某某镇区某某(迎江大道)改造工程钢筋混凝土圆管涵施工方案某某建设工程有限公司某某项目部某某.9.10 钢筋混凝土圆管涵施工方案一 编制依据1.公路桥涵施工技术规范JTJ041-2000；2.市政工程质量检验评定标准GB50268-2008；3混凝土圆管涵施工图纸施工图（补）及其它有关设计文件。二 工程概况K1+038.6圆管涵（3.0m），涵长26m。圆管涵采用C15混凝土管基，C30混凝土管节，M7.5浆砌片石，隔水墙及铺砌。三 施工准备（1）材料储备情况施工前根据图纸算出各类材料理论用量，乘以消耗系数大致推算施工用量，据此备足施工所需的各类按规定频率检验合格的材料。（2）施工前用全站

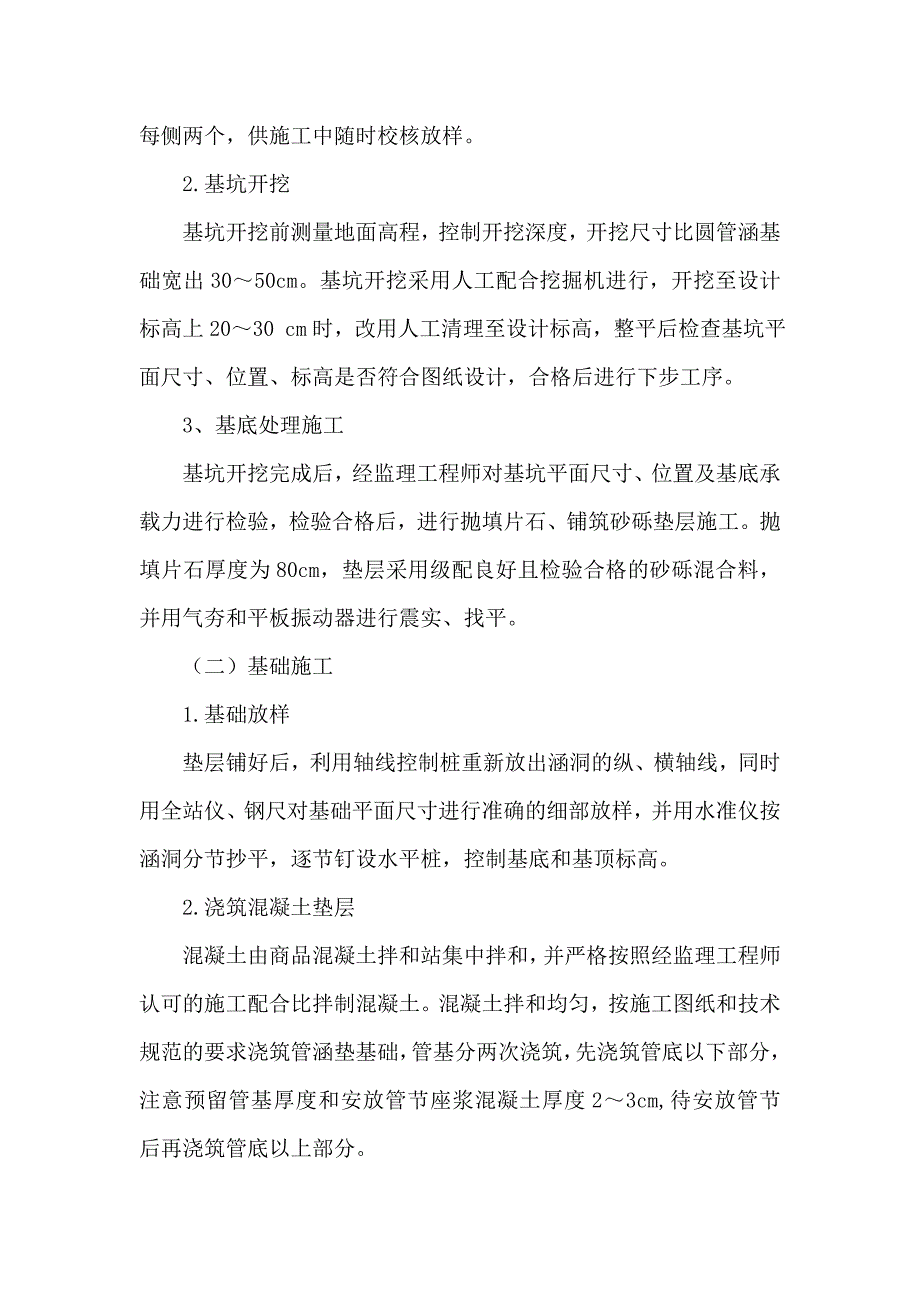

2、仪（博飞）和自动安平水准仪对涵洞进行详细的测设，确定涵洞轴线。 放样方法：将全站仪置于一控制点作为测站点，置于另一控制点作为后视点，输入测站点、后视点坐标进行定向，再输入放样点坐标计算出放样距离和方位进行放样。四 圆管涵施工方案（一）基坑开挖及基础处理施工 1.基坑放样根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样。2.基坑开挖基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出3050cm。基坑开挖采用人工配合挖掘机进行，开挖至设计标高上2030 cm时，改用人工清理至设计标高，整
3、平后检查基坑平面尺寸、位置、标高是否符合图纸设计，合格后进行下步工序。3、基底处理施工基坑开挖完成后，经监理工程师对基坑平面尺寸、位置及基底承载力进行检验，检验合格后，进行抛填片石、铺筑砂砾垫层施工。抛填片石厚度为80cm，垫层采用级配良好且检验合格的砂砾混合料，并用气夯和平板振动器进行震实、找平。（二）基础施工1.基础放样垫层铺好后，利用轴线控制桩重新放出涵洞的纵、横轴线，同时用全站仪、钢尺对基础平面尺寸进行准确的细部放样，并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。2.浇筑混凝土垫层混凝土由商品混凝土拌和站集中拌和，并严格按照经监理工程师认可的施工配合比拌制混凝土。混凝土
4、拌和均匀，按施工图纸和技术规范的要求浇筑管涵垫基础，管基分两次浇筑，先浇筑管底以下部分，注意预留管基厚度和安放管节座浆混凝土厚度23cm,待安放管节后再浇筑管底以上部分。（三）钢筋混凝土圆管从经监理工程师认可的厂家定做购买。购进时确保钢筋混凝土圆管成品符合下列要求:项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（MPa）在合格标准内按照JTG F80/1-2004附录D检查2内径（mm）不小于设计尺量：2个断面3壁厚（mm）不小于设计壁厚-3尺量：2个断面4顺直度矢度不大于0.2%管节长沿管节拉线量，取最大矢高5长度（mm）+5，-0尺量管节端面平整并与其轴线垂直，内外管壁平直圆滑，如
5、有蜂窝没面积不得大于3030mm，其深度不得大于10mm。总面积不得超过圆管全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。表5 管节预制实测项目（四）钢筋混凝土圆管的安装及浇筑剩余基础混凝土安装前在浇捣完成的砼管基上放好轴线位置，并用墨线弹好，安装管节采用人工配合吊机安装，安装时从下游开始，使接头面向上游，每节涵管紧贴于基座上，保证新旧砼的接合，使管节受力均匀；所有管节均按正确的轴线铺设，铺设时保持管内清洁无赃物，无多余的砂浆及其它杂物。安装管节完成后，浇筑剩余基础混凝土。安装时注意下列事项：1.应注意按涵顶填土高度取用相应的管节。2.各管节应顺流水坡度安装平顺，管节必须垫稳坐实，管道内
6、无遗留泥土等杂物。3.圆管在运输、装卸及安装过程中严防碰撞，避免管节损坏或产生裂纹。4.管节间缝隙在经监理工程师许可下接缝处20cm范围用M7.5水泥砂浆抹带，形成密封层。（五）涵洞进出水口圆管涵进出水口工程主要是浆砌片石，包括洞口铺砌、隔水墙、跌水井等工程。涵洞出入口的沟床整理顺直，与上、下排水系统（路基边沟）连接圆顺、稳固，保证流水顺畅，避免损害路堤。施工中注意事项：1.砂浆严格按配合比拌和，标号不小于设计值，拌和时间不少于2min，拌和均匀。2.砌筑时砌块错缝，坐浆挤缝，嵌紧后砂浆饱满无空洞现象。3.外圈定位和转角处，选择形状方正、较大的片石，并长短相向与里层片石咬接。4.较大的片石用于
7、下层，砌筑时选择形状和尺寸较为合适的片石，敲除尖锐突出部分。间缝较宽时，在浆缝中塞以小石块，不得用高于砂浆砌缝的小石块在下面支垫。5.砌缝不大于2cm，且无干缝、死缝。6.浆砌片石检查项目及允许偏差：表6浆砌片石检查项目及允许偏差项目允许偏差（mm）项目允许偏差（mm）平面位置50顶面高程20表面平整度30断面尺寸不小于设计值竖直度或坡度0.5%H底面高程50（六）涵洞台背填土经检验圆管涵安装及接缝符合要求且其砌体砂浆强度或混凝土强度达到设计强度的75%，及时进行涵洞缺口回填。填土按规范施工，切实注意填土质量，圆管涵填料台背采用砂砾分层填筑，并充分夯实，压实度满足路基填土要求（96%），涵管以
8、上50cm范围内不得采用压路机直接碾压。（七）管座及涵管安装检测项目表7 管座及涵管安装检测项目项次检查项目规定值或允许偏差检查方法和频率1管座或垫层砼强度不小于设计要求GB50268-20082管座或垫层宽度、厚度设计值尺量：抽查3个断面3相邻管节底面错台（mm）管径1m3尺量：检查3-5个接头管径1m5（八）施工注意事项1.模板：1） 基础砼模板采用表面平整光洁的木模板，模板必须保证其表面平整、顺直板缝间不漏浆等要求。 2）模板安装前，在模板表面涂层脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。 3）支立模板时为了防止模板移位变形，支立基础侧模时在模板外设立支撑固定。 4）模板安装完
9、毕后，为保证位置正确，必须对其平面位置、平整度、垂直度、顶部标高、节点联系及纵横向稳定性进行自检，合格后方可报监理工程师抽检，监理工程师认可后方能浇筑。混凝土浇筑时，发现模板有超过允许偏差值的可能及时纠正。2.混凝土的浇注及养护： 砼在拌和站集中拌和，罐车运输，采用砼输送泵车入模。砼浇注时，必须对运到施工现场的砼进行严格的检查。如砼坍落度、和易性。 浇注前先对支撑、模板检查，模板内的杂物、积水应清理干净，模板如有缝隙必须填塞严密。 为了防止混凝土自高处向模内倾卸时发生离析，在浇注基础时，出料口倾卸高度不超过2米。混凝土按一定厚度顺序和水平方向分层浇注，上层混凝土在下层混凝土初凝前浇注完成；上下
10、层同时浇注时，上层与下层浇注距离保持1.5米以上，浇注厚度不超过30cm. 混凝土的振捣采用插入式振捣，移动不超过振捣器作用半径的1.5倍，与侧模应保持5到10厘米的距离。混凝土浇注连续进行，因故间断时，其间断时间应小于前层混凝土初凝时间。混凝土浇注完成后，收浆后尽快洒水养护，养护时间不得少于7天。 五 安全保障体系和措施（一）安全保障体系认真贯彻“安全第一，预防为主”的方针，加强教育，严格管理，使整个施工过程处于受控状态。设立以项目经理为主的安全保障体系，加强安全管理，做到安全施工，坚持管生产必须管安全的原则。 （二）安全保障措施1.进入施工区内所有人员必须佩戴安全帽，必须挂牌上岗。并安排专
11、人检查，如有违反规定者，将严厉处罚。2.施工现场设置醒目的安全标语、标志、标牌、警示牌，以增强施工人员和操作人员的安全意识。3.设专职安全员，负责日常安全管理工作；施工队伍设兼职安全员。4.严格执行分项工程安全技术交底制度，特殊工种持证上岗制度，机械验收挂牌制度。5.做好安全教育和安全宣传工作，设立醒目的安全标志、标语，及时报道，做到警钟长鸣。6.建立施工现场安全检查制度。定期进行检查，检查中发现的事故隐患整改做到定人、定措施、定时间如期整改完毕并完成书面反馈。六 质量保证体系和质量保证措施（一）质量保证体系我部遵循全面质量管理的基本观点和方法，开展全员、全过程的质量管理活动，建立施工质量保证
12、体系，并在体系的运行过程中不断完善。本分项工程坚持开展全员、全过程、全方位的质量管理，成立质量管理领导小组，以项目经理为组长，项目总工为副组长，专职质检员、各科室负责人和施工队长、现场技术负责人、现场技术员为组员，全面负责工程质量的实施和管理工作。切实做好以工作质量保工程质量。建立健全自检、互检、专检和抽检制度，做到每道工序首先自检，不合格的不交验；后序对前序要进行复检，不合格时不接；领导经常深入现场进行抽检，存在问题不放过。坚持质量第一，预防为主，以数据说话，责任到人，质量与经济分配挂钩。 (二)工程质量保证措施本工程以项目经理部的形式建立组织严密完善的职能管理机构，按照我部保证质量体系正常
13、运转的要求，依据分工负责，互相协调的管理原则，层层落实职能、责任，做到各司其职，各负其责，保证在整个工程施工生产过程中，质量保证体系正常运作和发挥保障作用。（1）加强施工前的质量控制工作 施工前，组织技术人员认真会审设计文件和图纸。 根据工程的要求和特点，编写具体施工方案，以保证该工程的质量达到要求。 若工程施工时因客观原因发生变化，要及时对已制定的施工方案进行修订和变更，报送监理工程师审批后再实施，确保程序的科学性和可行性，并做好变更后的标识和记录工作。 开工前做好各部位、工序的技术交底工作，对特殊和重点部位真正做到心中有数，确保施工操作的准确性和规范性。施工队长向各工种工人进行分类技术交底
14、，使各工种工人明确职责和技术要求，把好质量关。（2）做好施工全过程的质量控制工作 配齐满足工程施工需要的人力资源。 配齐满足工程施工需要的各类机械设备。 组织专业测量人员进行测量放样。 对已经批复的施工方案、方法、工艺技术参数和指标进行严密的监视和控制，并加强监督的力度和控制的手段，使工程的每个部分、工序均达到合格标准。严把过程检验和试验关。（3）做好施工材料的质量控制，坚决杜绝不合格材料进场。（4）加强施工过程中的试验与检验。施工所用配合比设计、按设计要求，在工程开工前上报监理工程师，审批后方可用于工程施工。（5）保证施工中的资料完整齐全。七 文明施工和环境保护（一）文明施工保证措施1、施工
15、现场设置醒目标志、标语，挂牌施工，做好安全生产、文明施工的宣传工作。2、统一布置、统一指挥，做到道路畅通，环境整洁，文明卫生。3、积极配合地方政府和业主做好治安联防工作，开展工、民共建活动，做到“两个文明一起抓，两手都要硬”。4、现场管理做到工完场清，材料堆放、设备停置整齐，电力线路、电器元件规范布置、安装。5、与当地关系的处理。在实际施工过程中，要加强工、民团结、尊重当地的风俗习惯。项目部专门成立相应的地方关系领导小组，负责解决本合同内的地方关系问题。（二）环境保护措施施工时严格执行环境保护法的有关要求，严格遵守国家和地方控制污染的法律法规，维护施工区的环境。1、材料运输防止抛洒滴漏，施工便道做好维护工作，并定时洒水，避免扬尘污染。2、对各种机械设备进行经常性保养，尽量降低噪音污染。3、机械维修时，废弃燃油、机油、液压油等集中存放，统一处理。附件： 1.
