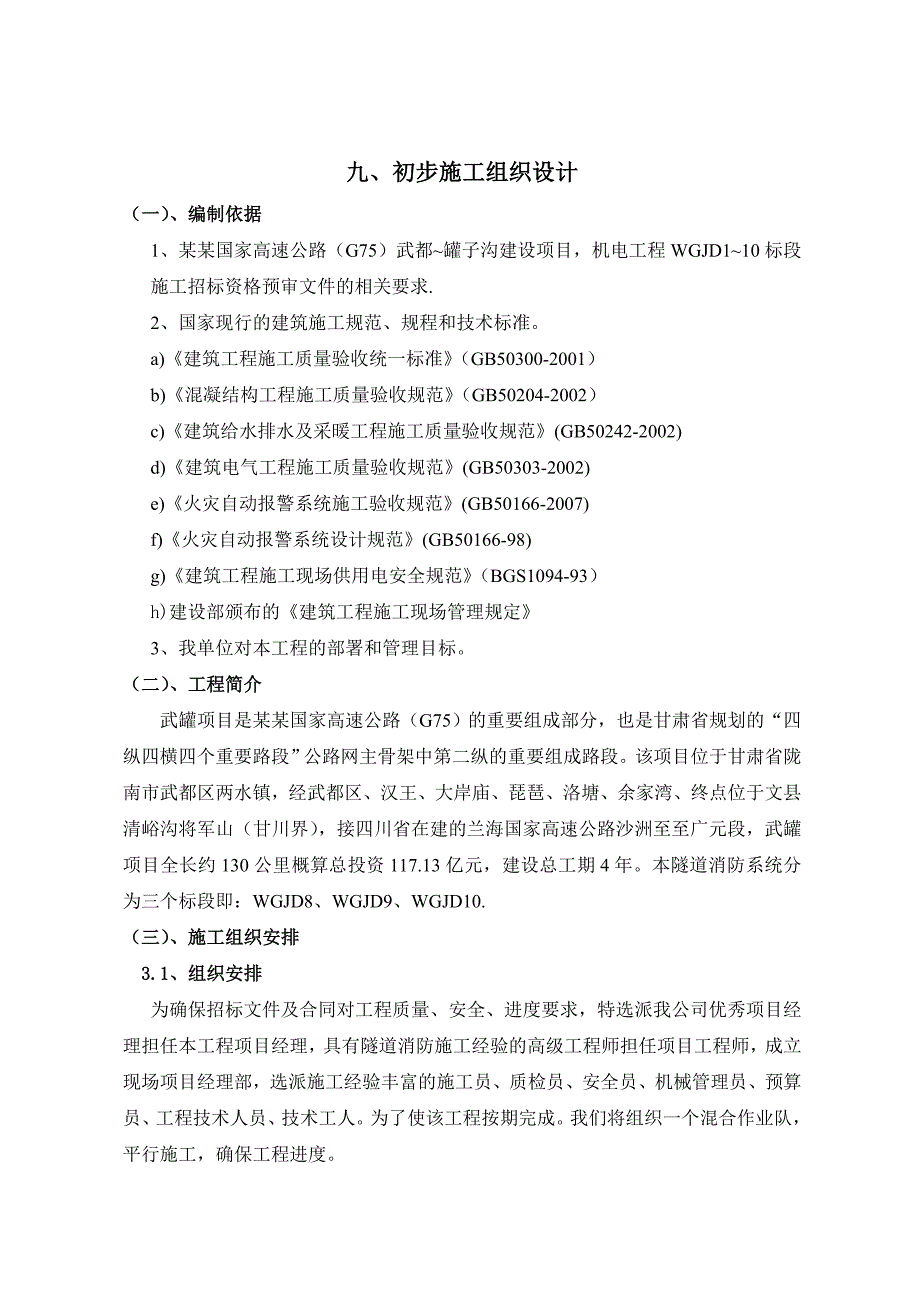

1、九、初步施工组织设计（一）、编制依据1、某某国家高速公路（G75）武都罐子沟建设项目，机电工程WGJD110标段施工招标资格预审文件的相关要求.2、国家现行的建筑施工规范、规程和技术标准。a)建筑工程施工质量验收统一标准（GB50300-2001）b)混凝结构工程施工质量验收规范（GB50204-2002）c)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002) d)建筑电气工程施工质量验收规范(GB50303-2002)e)火灾自动报警系统施工验收规范(GB50166-2007)f)火灾自动报警系统设计规范(GB50166-98)g)建筑工程施工现场供用电安全规范（BGS109
2、4-93）h)建设部颁布的建筑工程施工现场管理规定3、我单位对本工程的部署和管理目标。（二）、工程简介武罐项目是某某国家高速公路（G75）的重要组成部分，也是甘肃省规划的“四纵四横四个重要路段”公路网主骨架中第二纵的重要组成路段。该项目位于甘肃省陇南市武都区两水镇，经武都区、汉王、大岸庙、琵琶、洛塘、余家湾、终点位于文县清峪沟将军山（甘川界），接四川省在建的兰海国家高速公路沙洲至至广元段，武罐项目全长约130公里概算总投资117.13亿元，建设总工期4年。本隧道消防系统分为三个标段即：WGJD8、WGJD9、WGJD10.（三）、施工组织安排3.1、组织安排为确保招标文件及合同对工程质量、安全

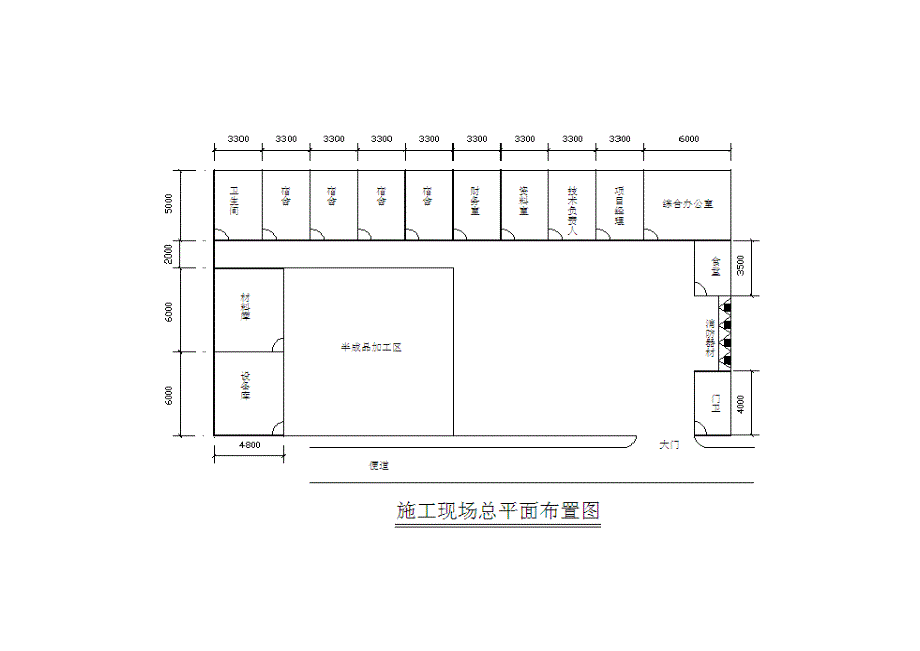

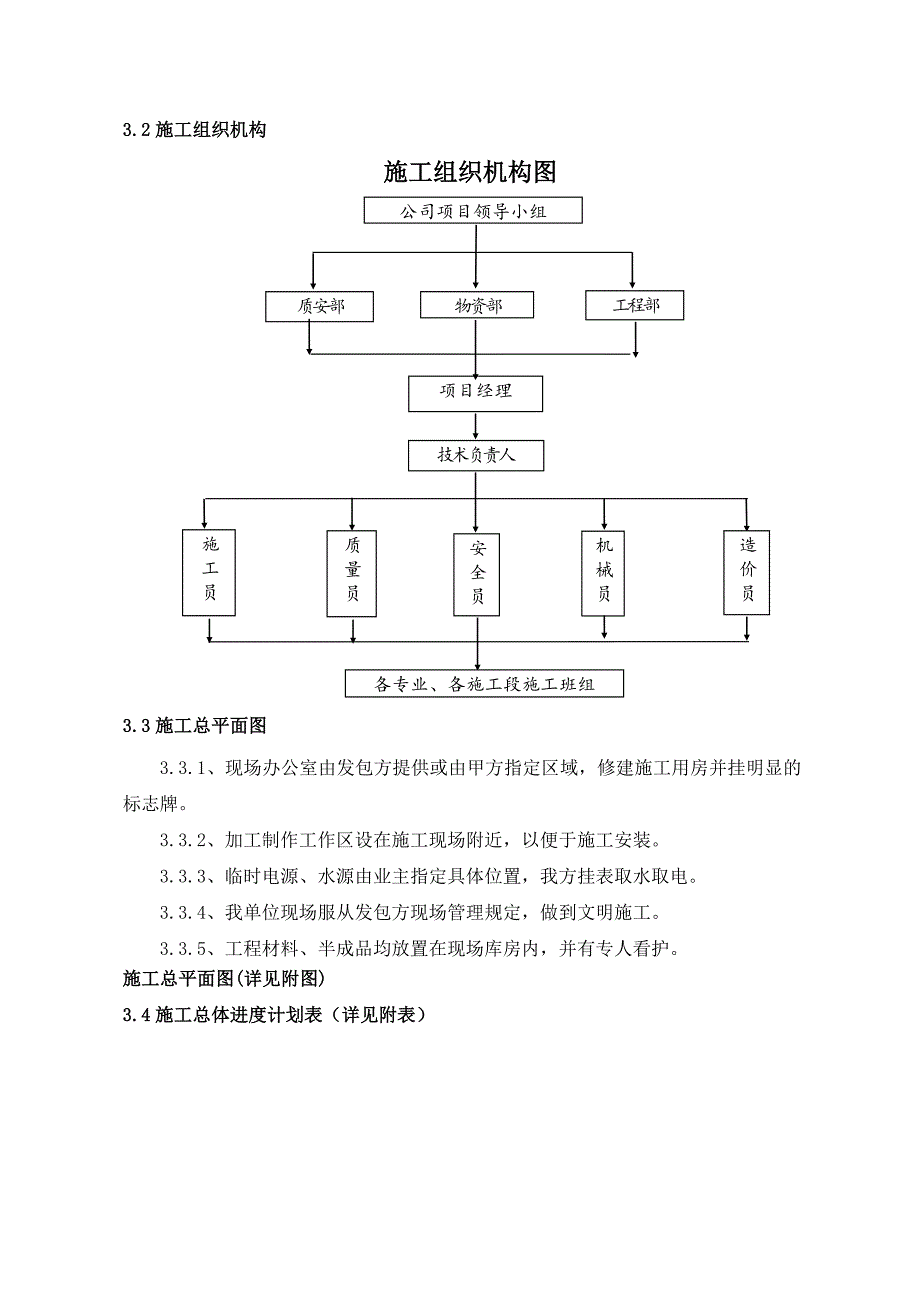

3、、进度要求，特选派我公司优秀项目经理担任本工程项目经理，具有隧道消防施工经验的高级工程师担任项目工程师，成立现场项目经理部，选派施工经验丰富的施工员、质检员、安全员、机械管理员、预算员、工程技术人员、技术工人。为了使该工程按期完成。我们将组织一个混合作业队，平行施工，确保工程进度。3.2施工组织机构施工组织机构图公司项目领导小组质安部物资部工程部项目经理 技术负责人机械员造价员施工员质量员安全员各专业、各施工段施工班组3.3施工总平面图3.3.1、现场办公室由发包方提供或由甲方指定区域，修建施工用房并挂明显的标志牌。3.3.2、加工制作工作区设在施工现场附近，以便于施工安装。3.3.3、临时电
4、源、水源由业主指定具体位置，我方挂表取水取电。3.3.4、我单位现场服从发包方现场管理规定，做到文明施工。3.3.5、工程材料、半成品均放置在现场库房内，并有专人看护。施工总平面图(详见附图)3.4施工总体进度计划表（详见附表）（四） 、施工控制目标 1、施工质量目标 工程合格率：100% 竣工工程一次交验合格率：100%（质量标准为优良工程） 消防工程主管部门验收一次性通过。 2、工期目标 施工总进度计划为：517天 计划开工:2012年6月1日 计划竣工：2013年10月30日 3、安全目标 杜绝安全事故发生，确保零伤亡。 （五） 、重点、难点主要分部分项工程施工方法及工艺流程 重点：火灾
5、自动报警系统施工 难点：消防水池施工5.1 火灾自动报警系统安装施工方法1、施工准备1.1、接到施工任务后，首先对图纸进行会审，同时熟悉其它各专业的有关图纸，组织设计交底，办理技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。1、2、按照工程要求编写施工方案，组织施工人员根据工程特点进行交底和培训，配备现场使用的规范规程、图册、工艺要求、质量记录、表格及各种有关文件。2、施工工艺：2.1、工艺流程钢管和金属线槽安装-钢管内导线敷设线槽配线-自动报警设备安装-调试-检测验收交付使用。2.2、钢管和金属线槽安装主要求：（1）进场管材、型钢、线槽及其
6、附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。（2）配管前应根据设计、厂家提供的各种设备的型号、规格，选定接线盒，使盒子与设备配套。（3）线管遇下列情况之一时，应在便于穿线的位置增设接线盒：管路长度超过30M，无弯曲时；长度超过20M，有一个弯曲时；长度超过15M，有二个弯曲时；长度超过8M，有三个弯曲时。（4）线管弯曲处不应有折皱、缺陷裂缝，且弯扁程度不大于管外径的10%。2.3、绝缘导线敷设要求。（1）进场的导线和控制电缆的规格型号、数量、合格证等应符合设计要求，并及时填写进场材料检查记录。（2）为满足机械强度要求，线芯截面不应小于1MM2；线槽内敷
7、设的导线截面不应小于0.75M2。（3）导线在管内或线槽内，不应有接头或扭结。导线的接头应在接线盒内焊接或压接。（4）导线敷设连接完成后，应进行检查，无误后采用500V、量程0500M的兆欧表，对导线之间、线对地、线对屏敝层等进行摇测，其绝缘电阻值不应低于20M。注意不能带着消防设备进行摇测。摇动速度应保持在120V/min左右，读数时应采用1分钟后的读数为宜。 2.4、火灾自动报警设备安装要求：（1）进场设备应根据设计图纸要求，对型号、数量、规格品种，外观等进行检查，并提供有效的检测检验合格的报告，及有关安装接线的资料，同时办理设备进场手续。（2）探测器宜水平安装，如必须倾斜安装时，倾角不应
8、大于45。探测器周围0.5m内，不应有遮挡物，探测器至墙壁、梁边的水平距离、不应小于0.5m。至空调送风口的水平距离，不应小于1.5m。至多孔送风顶棚送风口的水平距离不应小于0.5m。（3）在宽度小于3M的走道顶棚上设置探测器时，宜居中布置。感温探测器间距不应超过10M，感烟探测器安装间距不应超过15M。（4）消控室采用独立工作接地时电阻应小于4，当采用联合接地时，接地电阻小1。（5）系统验收程序，系统安装调试完成后，施工部门、调试单位进行预检，及时解决，预验合格后，请建设单位、设计、监理等单位，对工程进行竣工验收检查，无误后办理竣工验收单。5.2消防蓄水池施工工艺流程5.2.1、施工工艺流程
9、基 坑 开 挖(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。横列板支护(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人
10、员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。碎 石 垫 层(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。钢筋制作(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿
11、中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。模板制作(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。砼 基 础(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审
12、议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。 钢 筋 安 装 池 壁 浇 筑(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。 满 水 试 验(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制
13、度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。 模 板 安 装(1)为确保工程任务的完成，规范工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。沟 槽 回 填(1)为确保工程任务的完成，规范
14、工作人员的行为，必须有完善的监督制约机制的行之有效的规章制度。(2)对工程管理人员开展经常性的廉政法规教育。(3)坚持重大事故由集体审议论决定制度。(4)工程管理人员不允许从事有偿中介活动和在有关系单位中兼职取酬。(5)工程管理人员在公务活动中不得行贿、贪污、挪用公款违法犯罪行为。1）测量放样按蓄水池平面位置设置测量控制网和水准基准点。进行定位放线，定出蓄水池中心轴线和基坑轮廓线，并在邻近建筑物上设置沉降观测点。随时进行沉降观测及纠偏。2）基坑开挖蓄水池的外形尺寸定位后，按外形尺寸往四周各延展一定尺寸，定出开挖轮廓线。外延尺寸按1:0.6放坡。蓄水池底周边挖出一道排水沟和集水井。若紧靠房屋基础或路边距离较小的蓄水池，视实际情况采取支护措施，容易出现坍塌的部位，应采用钢板桩支护。基坑开挖完毕，做好防水、挡水措施，以防止雨水浸泡引起塌方。3）地基处理基坑底部铺设10cm碎石后，进行C15砼垫层浇筑。4）钢筋制作及安装 对所使用的钢筋，要严格检验其出厂合格证和质量保证书等质检资料。不合格产品不准进场。还要按规定进行抽检，符合要求才能使用。各类钢筋分类存放。做好标识，不能混用。 严格按照设计要求加工制作钢筋，严格按照图纸要求摆放，认真进行检查，不得少放
