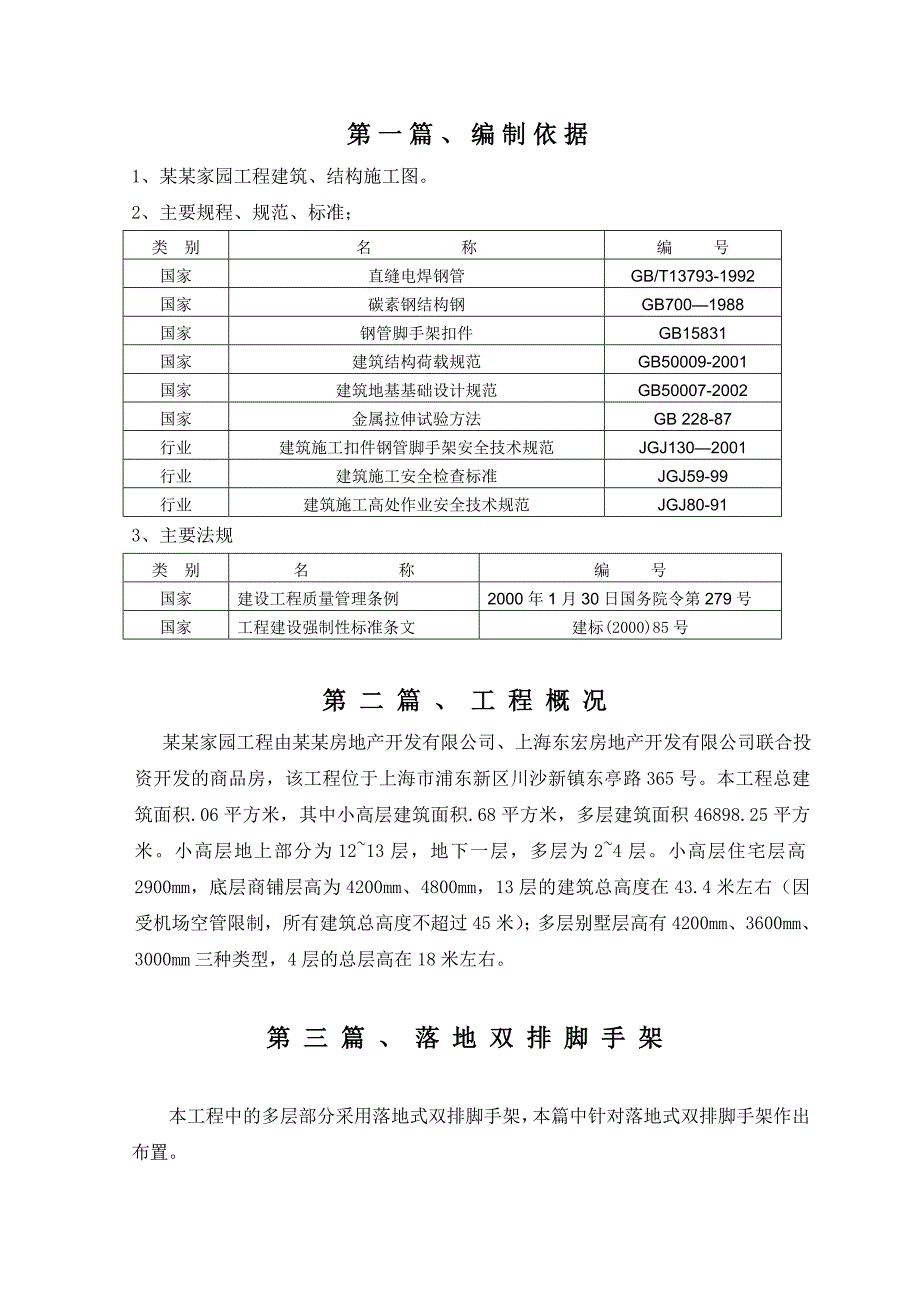

1、第一篇、编制依据1、某某家园工程建筑、结构施工图。2、主要规程、规范、标准；类 别名 称编 号国家直缝电焊钢管GB/T13793-1992国家碳素钢结构钢GB7001988国家钢管脚手架扣件GB15831国家建筑结构荷载规范GB50009-2001国家建筑地基基础设计规范GB50007-2002国家金属拉伸试验方法GB 228-87行业建筑施工扣件钢管脚手架安全技术规范JGJ1302001行业建筑施工安全检查标准JGJ59-99行业建筑施工高处作业安全技术规范JGJ80-913、主要法规类 别名 称编 号国家建设工程质量管理条例2000年1月30日国务院令第279号国家工程建设强制性标准条文建
2、标(2000)85号第二篇、工程概况 某某家园工程由某某房地产开发有限公司、上海东宏房地产开发有限公司联合投资开发的商品房，该工程位于上海市浦东新区川沙新镇东亭路365号。本工程总建筑面积.06平方米，其中小高层建筑面积.68平方米，多层建筑面积46898.25平方米。小高层地上部分为1213层，地下一层，多层为24层。小高层住宅层高2900mm，底层商铺层高为4200mm、4800mm，13层的建筑总高度在43.4米左右（因受机场空管限制，所有建筑总高度不超过45米）；多层别墅层高有4200mm、3600mm、3000mm三种类型，4层的总层高在18米左右。第三篇、落地双排脚手架本工程中的多

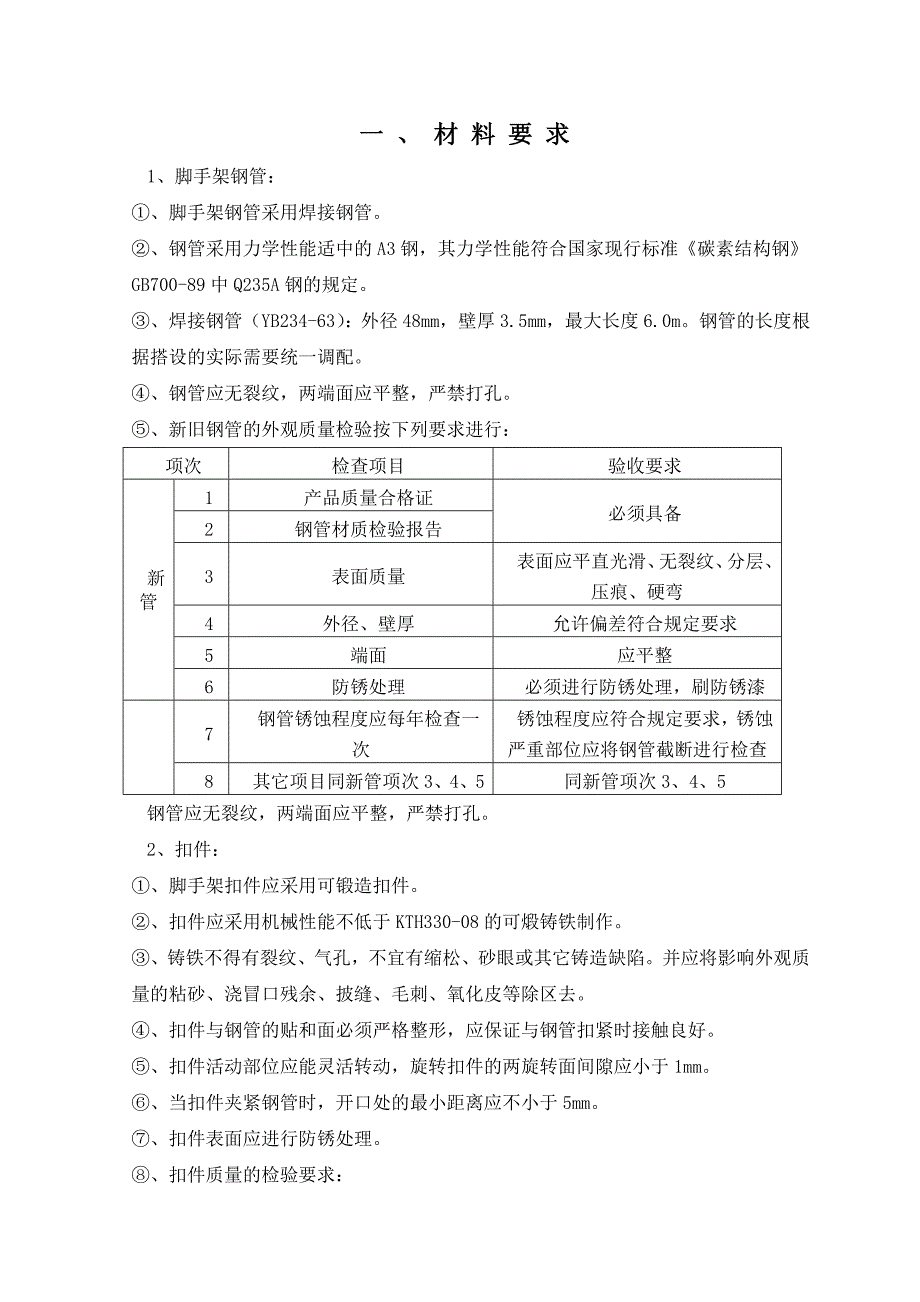

3、层部分采用落地式双排脚手架，本篇中针对落地式双排脚手架作出布置。一、材料要求1、脚手架钢管：、脚手架钢管采用焊接钢管。、钢管采用力学性能适中的A3钢，其力学性能符合国家现行标准碳素结构钢GB700-89中Q235A钢的规定。、焊接钢管（YB234-63）：外径48mm，壁厚3.5mm，最大长度6.0m。钢管的长度根据搭设的实际需要统一调配。、钢管应无裂纹，两端面应平整，严禁打孔。、新旧钢管的外观质量检验按下列要求进行：项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质检验报告3表面质量表面应平直光滑、无裂纹、分层、压痕、硬弯4外径、壁厚允许偏差符合规定要求5端面应平整6防锈处理必须进行
4、防锈处理，刷防锈漆7钢管锈蚀程度应每年检查一次锈蚀程度应符合规定要求，锈蚀严重部位应将钢管截断进行检查8其它项目同新管项次3、4、5同新管项次3、4、5钢管应无裂纹，两端面应平整，严禁打孔。2、扣件：、脚手架扣件应采用可锻造扣件。、扣件应采用机械性能不低于KTH330-08的可煅铸铁制作。、铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等除区去。、扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好。、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。、当扣件夹紧钢管时，开口处的最小距离应不小于5mm。、扣件表面

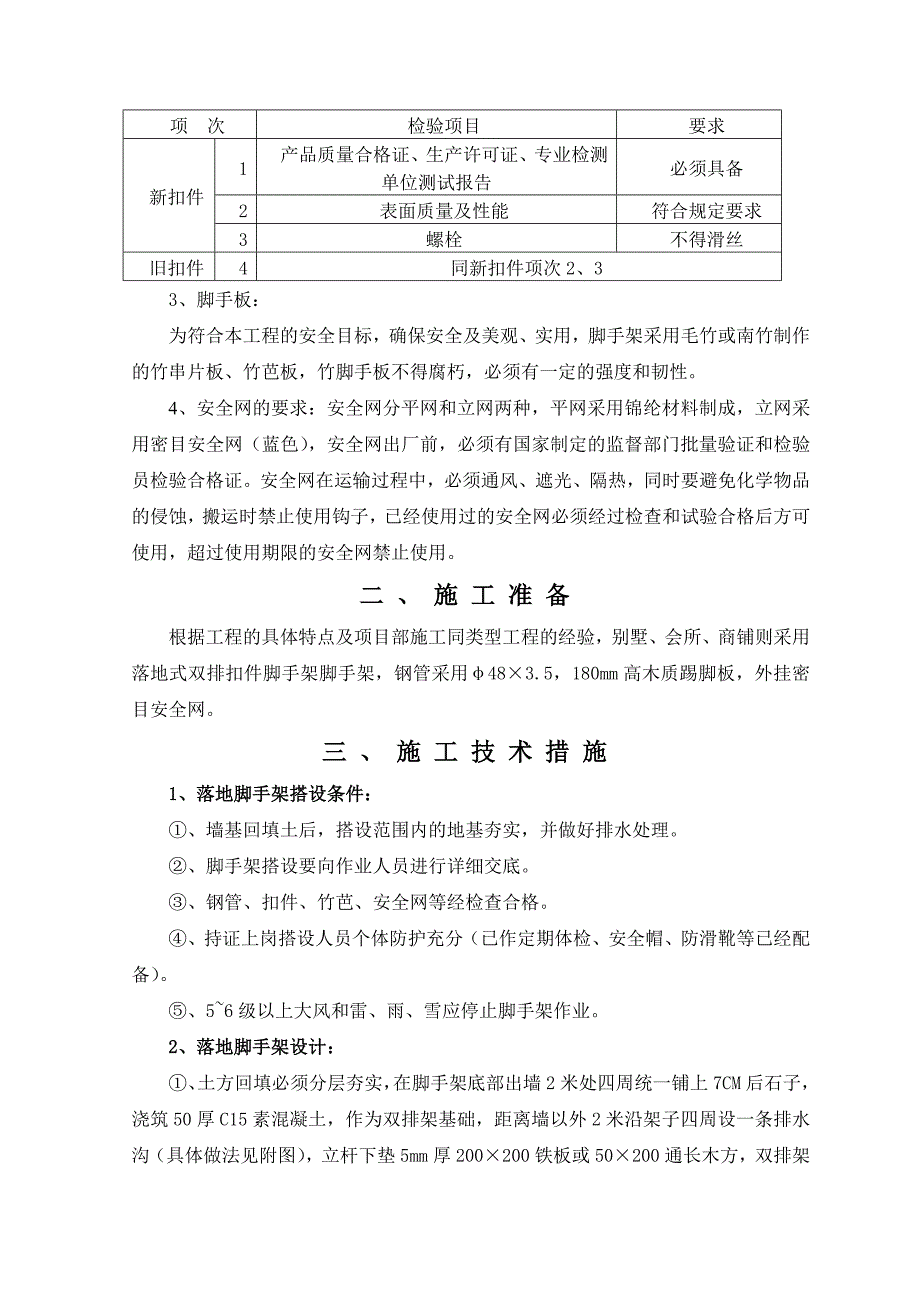

5、应进行防锈处理。、扣件质量的检验要求：项 次检验项目要求新扣件1产品质量合格证、生产许可证、专业检测单位测试报告必须具备2表面质量及性能符合规定要求3螺栓不得滑丝旧扣件4同新扣件项次2、33、脚手板：为符合本工程的安全目标，确保安全及美观、实用，脚手架采用毛竹或南竹制作的竹串片板、竹芭板，竹脚手板不得腐朽，必须有一定的强度和韧性。4、安全网的要求：安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网（蓝色），安全网出厂前，必须有国家制定的监督部门批量验证和检验员检验合格证。安全网在运输过程中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已经使用过的安全网必须
6、经过检查和试验合格后方可使用，超过使用期限的安全网禁止使用。二、施工准备根据工程的具体特点及项目部施工同类型工程的经验，别墅、会所、商铺则采用落地式双排扣件脚手架脚手架，钢管采用483.5，180mm高木质踢脚板，外挂密目安全网。三、施工技术措施1、落地脚手架搭设条件：、墙基回填土后，搭设范围内的地基夯实，并做好排水处理。、脚手架搭设要向作业人员进行详细交底。、钢管、扣件、竹芭、安全网等经检查合格。、持证上岗搭设人员个体防护充分（已作定期体检、安全帽、防滑靴等已经配备）。、56级以上大风和雷、雨、雪应停止脚手架作业。2、落地脚手架设计：、土方回填必须分层夯实，在脚手架底部出墙2米处四周统一铺上
7、7CM后石子，浇筑50厚C15素混凝土，作为双排架基础，距离墙以外2米沿架子四周设一条排水沟（具体做法见附图），立杆下垫5mm厚200200铁板或50200通长木方，双排架按普通脚手架要求进行搭设。、主体及装修阶段采用落地式双排钢管扣件脚手架，步距1.8米，纵距1.8米，横距1米。连墙件二步三跨设一道，接点处采用双扣件。3、落地脚手架搭设要求：、搭设顺序：双排脚手架搭设顺序：水平横杆放置纵向扫地杆立杆（先内排后外排）横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆第二步纵向水平杆第二步横向水平杆。、搭设脚手架的所需材料进场后，要进行检查验收，合格后，按品种、规格分类堆放整齐平稳。、脚手架搭设前
8、，按搭设方案中有关搭设要求，向架子工进行书面的安全技术交底。按预定距离分别画出立杆位置，并弹线作为标记。、架子搭设工人应持证上岗，保持人员稳定。、脚手架的搭设作业，要统一指挥，按要求搭设。、脚手架搭设的几何尺寸：双排脚手架：步距1.8米，纵距1.8米，横距0.9米，内侧立杆距建筑物的距离为200mm。4、落地脚手架搭设构造要求：1、纵向水平杆，横向水平杆，脚手板、纵向水平杆的构造应符合下列规定：纵向水平杆设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长采用对接扣件连接，对接根据下面规定：1) 纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不能设置在同步或同跨内；不同步或不同跨两个相
9、邻接头在水平方向错开的距离要大于500mm；各接头中心至最近主节点的距离要小于纵距的1/3，2) 搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；3) 当使用竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm, 、 横向水平杆的构造应符合下列规定： 1）、 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a如下图所
10、示，不应大于0.4l,且不应大于500mm；2）、 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；3）、 当使用竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆一端，应用直角扣件固定在纵向水平杆上，另一端插入墙内，插入长度不应小于180mm。4 ）、使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。、 脚手板的设置应符合下列规定：1）、 作业层脚手板应铺满，铺稳，离开墙面
11、120150mm；2）、竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用塔接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm，如下图；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，如下图：3）、 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用1.2mm的镀锌钢丝固定在纵向水平杆上。4 ）、作业层端部脚手板
12、探头长度应取150mm,其板长两端均应与支承杆可靠地固定。 2、立杆、 每根立杆底部应设置底座或垫板。、 脚手架必须设置纵，横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，如下图：、 脚手架底层步距不应大于2m,如下图： 、立杆必须用连墙件与建筑物可靠连接，连墙件采用钢管与剪刀墙采用刚性连接。外墙外侧保温处加50mm长65钢管。、立杆接长除顶层顶步可采用搭接外
13、，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：1）、 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；2 ）、搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。、 立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。 、 双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。3、连墙件、 连墙件数量的设置除应满足计算要求外，尚应符合下表的规定。 、 连墙件的布置应符合下列规定：1 ）、靠近主节点设
14、置，偏离主节点的距离不应大于300mm； 2）、 应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；3 ）、优先采用菱形布置，也可采用方形，矩形布置；4）、 一字型，开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的高层，并不应大于4m(2步)。、 本工程多层建筑总高度在24m以下，因此采用采用拉筋和顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件。、 连墙件的构造应符合下式规定：1）、 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接；2）、 连墙件必须采用可承受拉力和压力的构造，采用拉筋
15、必须配用顶撑，顶撑应可靠地顶在混凝土圈梁，柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋。、 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。4、剪刀撑与横向斜撑 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。、剪刀撑的设置应符合下列规定：1 ）、每道剪刀撑跨越立杆的根数宜按表四的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度60度之间； 2）、 高度在24m以下的d单，双排脚手架，均必须在外侧立面的两端各设置一
