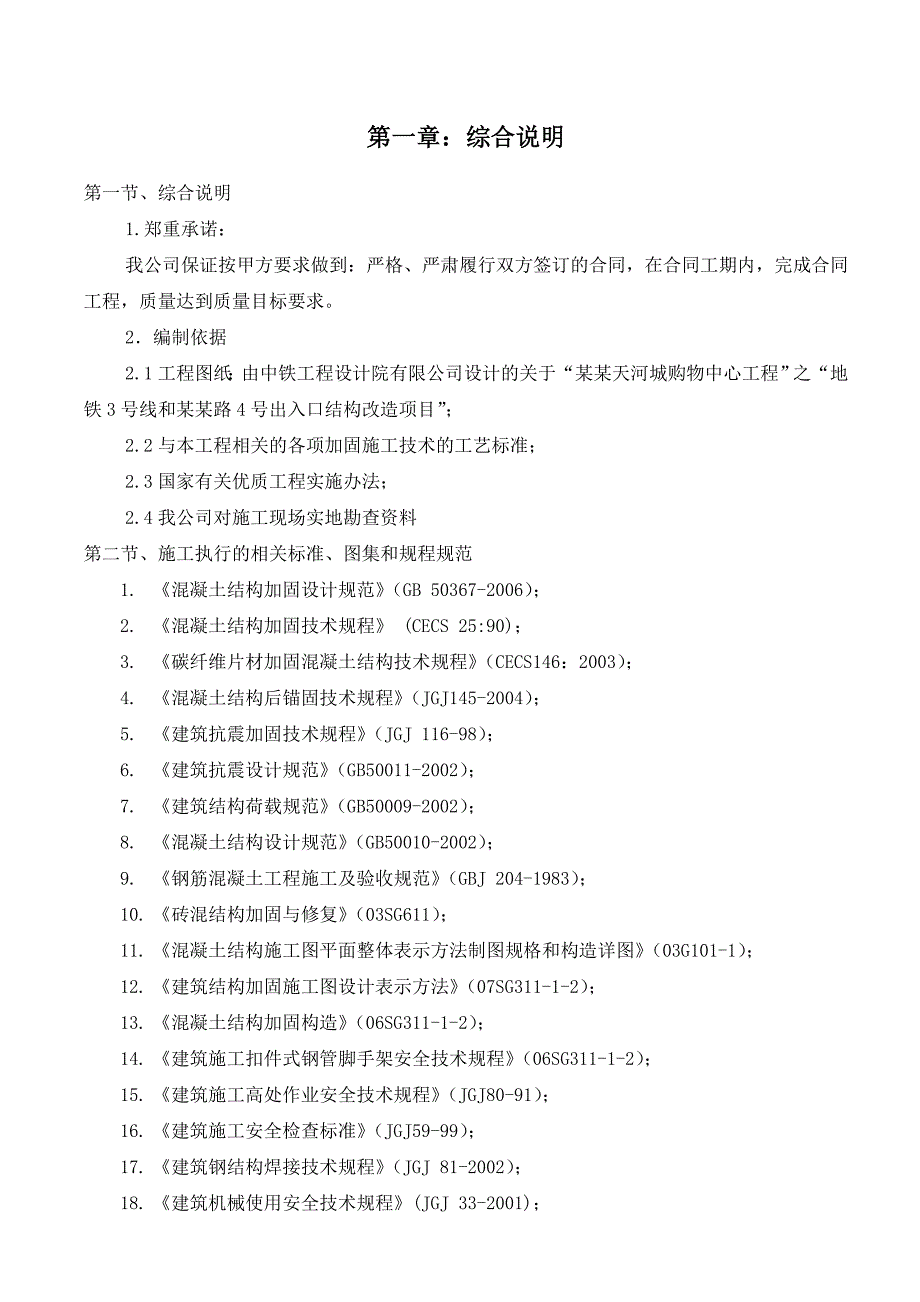

1、第一章：综合说明第一节、综合说明1.郑重承诺：我公司保证按甲方要求做到：严格、严肃履行双方签订的合同，在合同工期内，完成合同工程，质量达到质量目标要求。2编制依据2.1工程图纸：由中铁工程设计院有限公司设计的关于“某某天河城购物中心工程”之“地铁3号线和某某路4号出入口结构改造项目”；2.2与本工程相关的各项加固施工技术的工艺标准；2.3国家有关优质工程实施办法；2.4我公司对施工现场实地勘查资料第二节、施工执行的相关标准、图集和规程规范1. 混凝土结构加固设计规范（GB 50367-2006）；2. 混凝土结构加固技术规程 (CECS 25:90)；3. 碳纤维片材加固混凝土结构技术规程（C
2、ECS146：2003）；4. 混凝土结构后锚固技术规程（JGJ145-2004）；5. 建筑抗震加固技术规程（JGJ 116-98）；6. 建筑抗震设计规范（GB50011-2002）；7. 建筑结构荷载规范（GB50009-2002）； 8. 混凝土结构设计规范（GB50010-2002）；9. 钢筋混凝土工程施工及验收规范（GBJ 204-1983）；10. 砖混结构加固与修复（03SG611）；11. 混凝土结构施工图平面整体表示方法制图规格和构造详图（03G101-1）；12. 建筑结构加固施工图设计表示方法（07SG311-1-2）；13. 混凝土结构加固构造（06SG311-1-

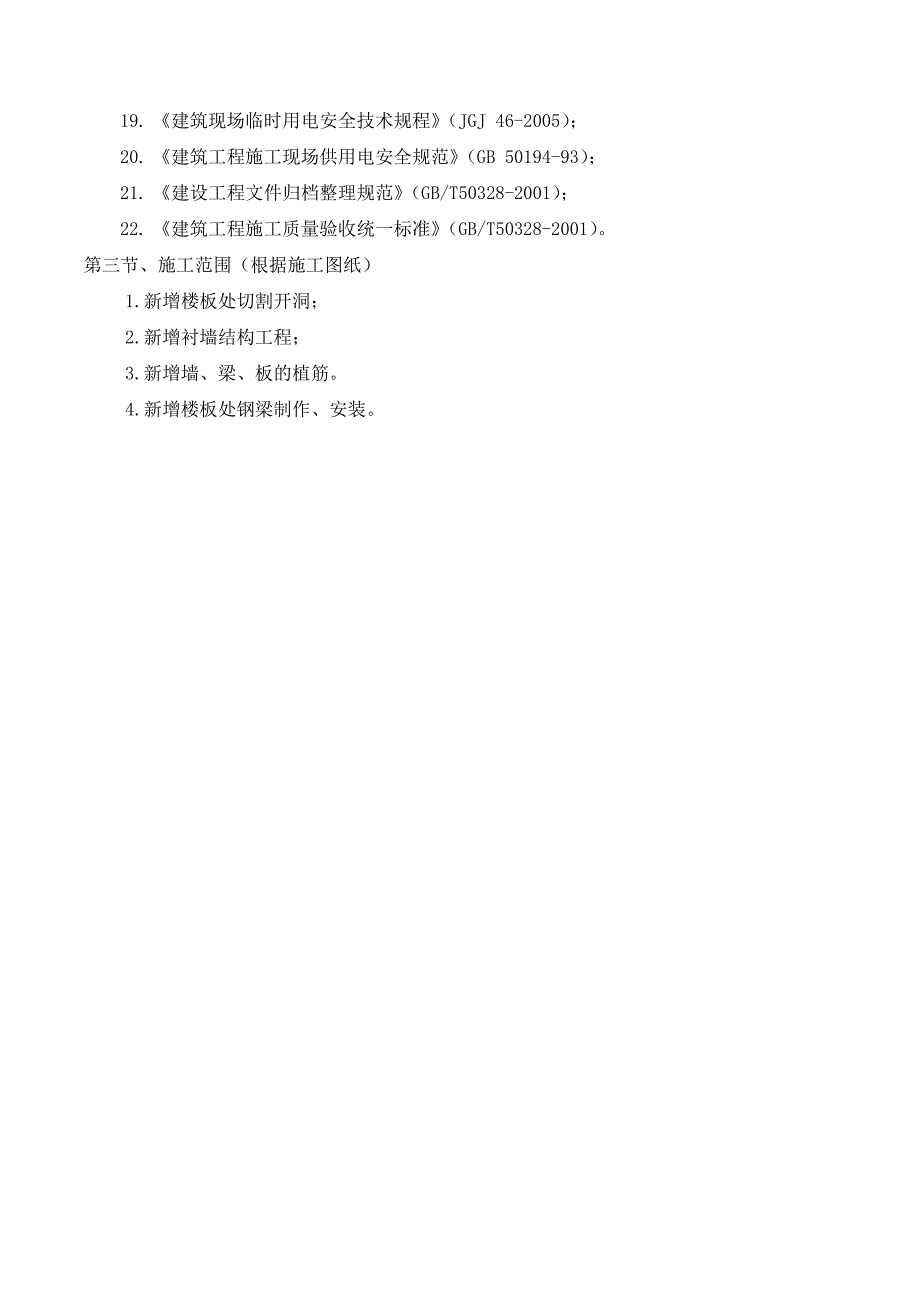

3、2）；14. 建筑施工扣件式钢管脚手架安全技术规程（06SG311-1-2）；15. 建筑施工高处作业安全技术规程（JGJ80-91）；16. 建筑施工安全检查标准（JGJ59-99）；17. 建筑钢结构焊接技术规程（JGJ 81-2002）；18. 建筑机械使用安全技术规程(JGJ 33-2001)；19. 建筑现场临时用电安全技术规程（JGJ 46-2005）；20. 建筑工程施工现场供用电安全规范（GB 50194-93）；21. 建设工程文件归档整理规范（GB/T50328-2001）；22. 建筑工程施工质量验收统一标准（GB/T50328-2001）。第三节、施工范围（根据施工图纸

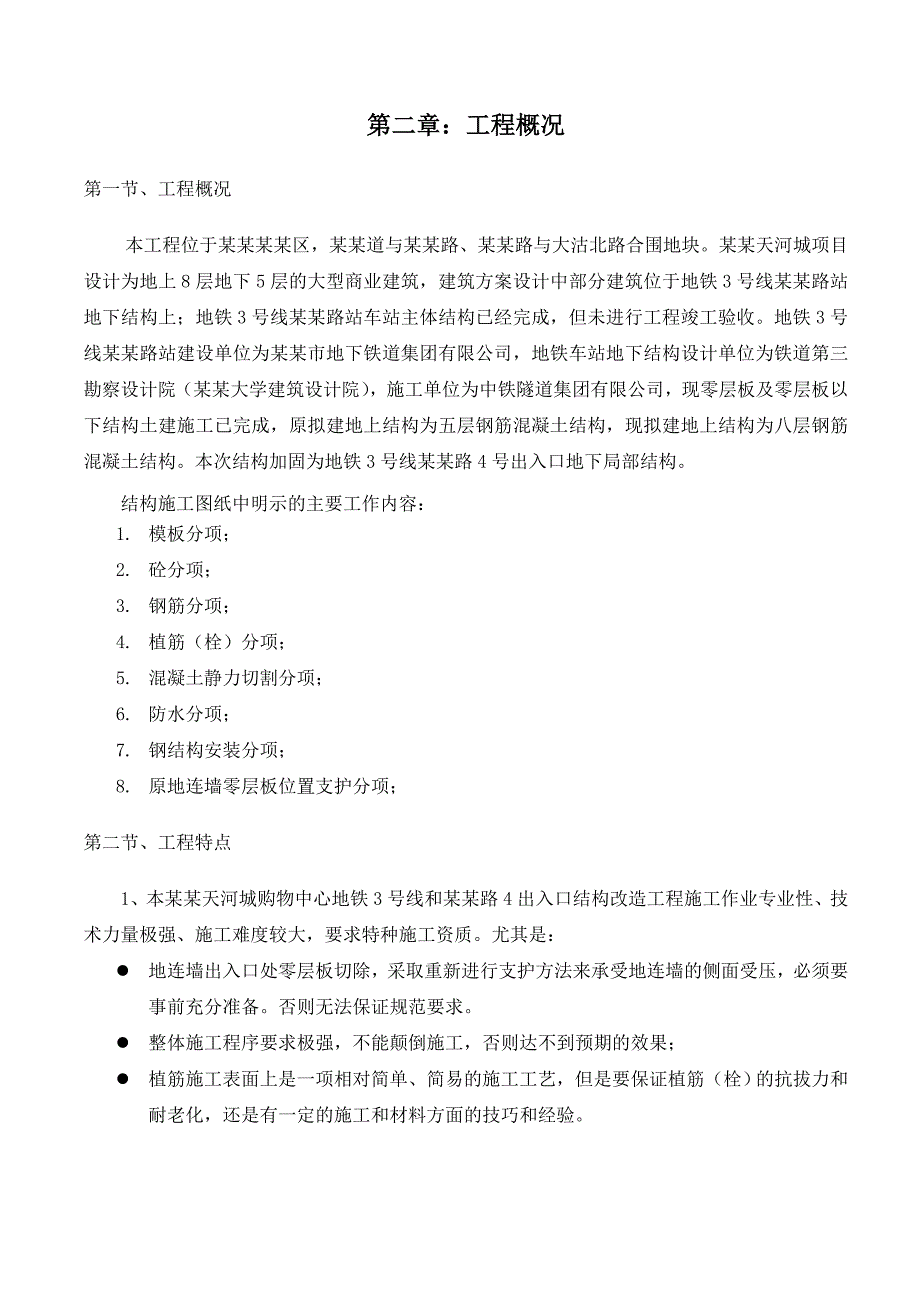

4、）1.新增楼板处切割开洞；2.新增衬墙结构工程；3.新增墙、梁、板的植筋。4.新增楼板处钢梁制作、安装。第二章：工程概况第一节、工程概况本工程位于某某某某区，某某道与某某路、某某路与大沽北路合围地块。某某天河城项目设计为地上8层地下5层的大型商业建筑，建筑方案设计中部分建筑位于地铁3号线某某路站地下结构上；地铁3号线某某路站车站主体结构已经完成，但未进行工程竣工验收。地铁3号线某某路站建设单位为某某市地下铁道集团有限公司，地铁车站地下结构设计单位为铁道第三勘察设计院（某某大学建筑设计院），施工单位为中铁隧道集团有限公司，现零层板及零层板以下结构土建施工已完成，原拟建地上结构为五层钢筋混凝土结构
5、，现拟建地上结构为八层钢筋混凝土结构。本次结构加固为地铁3号线某某路4号出入口地下局部结构。结构施工图纸中明示的主要工作内容：1. 模板分项；2. 砼分项；3. 钢筋分项；4. 植筋（栓）分项；5. 混凝土静力切割分项；6. 防水分项；7. 钢结构安装分项；8. 原地连墙零层板位置支护分项；第二节、工程特点1、本某某天河城购物中心地铁3号线和某某路4出入口结构改造工程施工作业专业性、技术力量极强、施工难度较大，要求特种施工资质。尤其是：l 地连墙出入口处零层板切除，采取重新进行支护方法来承受地连墙的侧面受压，必须要事前充分准备。否则无法保证规范要求。l 整体施工程序要求极强，不能颠倒施工，否则
6、达不到预期的效果；l 植筋施工表面上是一项相对简单、简易的施工工艺，但是要保证植筋（栓）的抗拔力和耐老化，还是有一定的施工和材料方面的技巧和经验。第三章：施工部署第一节、工程管理目标1.工期目标开竣工日期满足甲方要求，从签订合同之日起（计划工期200）天完成主要施工项目，需要与原施工单位配合。2.质量目标工程质量达到国家施工验收规范“合格”标准。分项工程合格率达到100%，单位工程达到“优良”。3.安全目标达到建设部颁发的安全检查标准，杜绝重大人员伤亡事故，一般事故、轻伤频率控制在2以内。4.文明施工目标确保实现文明工地标准，展示企业形象。5消防目标贯彻“预防为主、防消结合”的方针，消除现场一
7、切火灾隐患。第二节、施工组织安排1.确定工作面依据工程实际进展情况和现场实际情况，结合甲方要求，考虑到各工序之间的影响，我公司计划投入5个作业队（100人）的劳动力，将本工程采取流水作业分10个施工队：1. 砼梁板切割面的支撑加固（一个队施工）；2. 混凝土板切割区（一个队施工）；3. 混凝土破碎及清理（一个队施工）4. 新老砼结合面凿毛（一个队施工）；5. 支撑加固拆除（一个对施工）；6. 钢筋制作安装（一个队施工）；7. 模板制作安装（一个施工队）；8. 混凝土浇筑（一个队施工）；9. 钢结构制作安装（一个队施工）；10. 垂直运输（一个队施工）。第三节、施工顺序1施工顺序总原则：根据现场
8、需要，合理安排施工顺序。拆除改造工程应遵循先加固、后拆除的原则；加固工程遵循先下后上、先内后外的原则。现场施工与后台制作同步进行，现场施工按工程结构顺序进行。空间上部署原则-立体交叉，按照先加固支撑，后拆改，以土建为主，专业配合的总施工顺序原则进行部署，充分考虑成品保护。拆除改造工程应从上层至下层进行施工，不能各阶段同时施工。在施工过程中严禁使用重锤、风镐等震动过大的机具，且不得随意拆改及损坏相邻的结构构件。2.交叉施工严格贯彻空间占满、时间连续、均衡协调、保持有序、留有余地的原则，保证工程按照总进度计划完成。3.施工阶段根据施工进度与不同施工阶段的特点进行总体施工部署，在拆改阶段采用机械施工
9、、人工配合运输残渣。总体施工顺序：3.1根据建设单位的要求，主要先安排成品保护、支撑加固及施工平台施工；3.2混凝土切割、破碎、植筋施工等根据总体施工的进度严密配合；3.3钢结构施工与工程总进度协调进行。4施工脚手架主体内部加固施工满堂脚手架，结构拆除采用钢管扣件脚手架加早拆器，能起到调节标高与卸荷作用，脚手架立管间距1m，水平管间距1.8m，与结构柱拉结。为保护拆改人员安全，对所有受力状态下进行改造加固的结构，其支撑刚度、强度及稳定性均应充分保证安全施工的可靠性。5.残渣运输在改造过程中，切割楼板的残渣采用液压车，配合人工做水平运输，通过垂直运输通道及时将残渣运送到建筑物意外的场地存放，不得
10、在楼层内集中堆放与破碎。确保在施工过程中不能对建筑物结构造成任何破坏。第四节、总体施工部署1.利用单体建筑物层次多的的特点，将改造与切割工程分为两个区域，按照总体工期进度投入两个专业施工队伍，组织各工种在不同层内的段落、部位同时施工，形成互相搭接互不影响，空间占满，时间不断的立体交叉与平面流水作业局面。2.按照先后的施工顺序，一旦工作面展开，我们将不惜一切代价投入人力、财力、物力安排结构改造和结构加固施工整体平端，压缩自然工期，确保如期交付给设备安装和装修工序提前插入，为后续的工程留出足够的时间和空间。3.为保证工期，我们还充分的考虑到工程的成品保护。为此将投入一定数量的人员、设备和工具，有专
11、人负责，避免工程出现返工，从而有力的保证整体工程工期。4.本工程楼板拆除部分采用水钻切割的方法，植筋采用小型冲击钻成孔施工5.材料选用，钢筋采用级HPB235，级HRB335、级HRB400，焊接材料采用级E43型系列。植筋结构胶采用某某市现代建筑科技开发公司生产的“津研”牌YJ-JG型建筑结构胶。具体应以现场拉拔试验为要求。6.在结构加固过程中，楼面堆载不得大于2KN/。若在施工过程中发现原结构和相关部位有严重缺陷时，应立即停止施工，待会同甲方、监理、设计人员会商采取有效措施后方能继续施工。7.拆除切割要做好支顶，支顶要牢固，楼面上下设置50mm厚的木板加以保护，小心施工。结构内保留的钢筋，
12、在剔除作业时不得损坏、移动。9.在设计说明中未尽事宜均按照有关的规范、标准、规定及现行施工质量验收标准执行。第五节、项目组织结构及职责分工1.组织结构图公司主管经理生产调度材料供应设备管理技术质量安全资料2.为确保工程质量，加快施工进度，缩短工期，经公司研究决定，对该工程实行项目法管理，实行项目经理负责制，抽调公司最具有实力的专业队伍进驻施工现场，项目部人员职责分工如下表：序号姓名岗位分工技 术 职 称学历1王国伟项目经理工程师本科2刘勋彦项目技术负责人工程师本科3张学立质量检查员工程师大专4丁运强施工员工程师本科刘建勇施工员无大专5刘金旺张学历安全检查员技术员大专6刘建勇材料员技术员大专7纪
13、慧宇资料员工程师大专8杨育英预算员助理工程师大专第四章：施工准备第一节、技术准备1、开工前的技术资料准备齐全，摸清现场情况。2、准备齐全设计图纸、标准、图集。3、落实各种材料机具组织，编制施工组织设计，对重点分项工程做好技术交底，并针对具体情况编制作业指导书。4、组织加工、定货，包括：钢筋、混凝土、灌浆用环氧树脂结构胶及其混凝土灌浆料。5、组织施工人员熟悉图纸。6、开工前设计图纸会审后，如果发现施工现场实际情况与图纸不符，应及时办理工程洽商。7、了解现场进度情况后，编制施工进度计划，确保加固施工进度符合施工总进度。第二节、现场准备1、为保证施工安全，施工现场设置围挡，封闭管理。2、材料进场、存
14、放、检查和使用应设专人管理，严格按总平面图布置堆放。3、有关单位需放出施工位置线，并清理工作面。施工用水、电、脚手架到位。第五章：工期计划与保证措施第一节、工期安排计划总工期按照甲方和施工现场要求。第二节、工期保证措施1.技术力量投入：我公司进驻现场后，加大技术力量投入。对重点工程实行专人专管，保证事前有人计划，事中有人控制，事后有人解决，做到及时、准确、严密。2.机具保障：我公司对进场机械一律采用检查进场调试报验投入使用的模式，确保现场施工时有机具可用、好用。3.施工工艺：在工程施工前，我们进行详细的计划，周密的安排，充分考虑紧前紧后的工作，并排好相应的计划，保证工程的顺利进行。第三节、劳动
15、力计划1、施工队伍安排我们的专业施工队伍，综合素质高、施工经验丰富、操作熟练、作风顽强、训练有素。进入施工现场后应立即进行入场教育、技术交底，使之迅速进入工作状态，保持应有的素质，特殊工种做到持证上岗。2、劳动力投入措施2.1我们将选择专业能力过硬，队伍素质高，人员稳定的施工班组，使劳动力保障有力及时，确保工期。2.2劳动力的调配根据总体施工进度计划，提前考虑现场各种劳动力的进场时间和数量。为保证进度目标的实现，劳动力测算多投入5%的力量。2.3经测算，施工高峰期的劳动力投入为120人左右，劳动力投入应随施工进度做相应的调整，确保工期。3.劳动力投入计划拟投入本工程的劳动力计划表单单位：人工种按照工程阶段投入劳动力情况支撑加固结构拆除植
