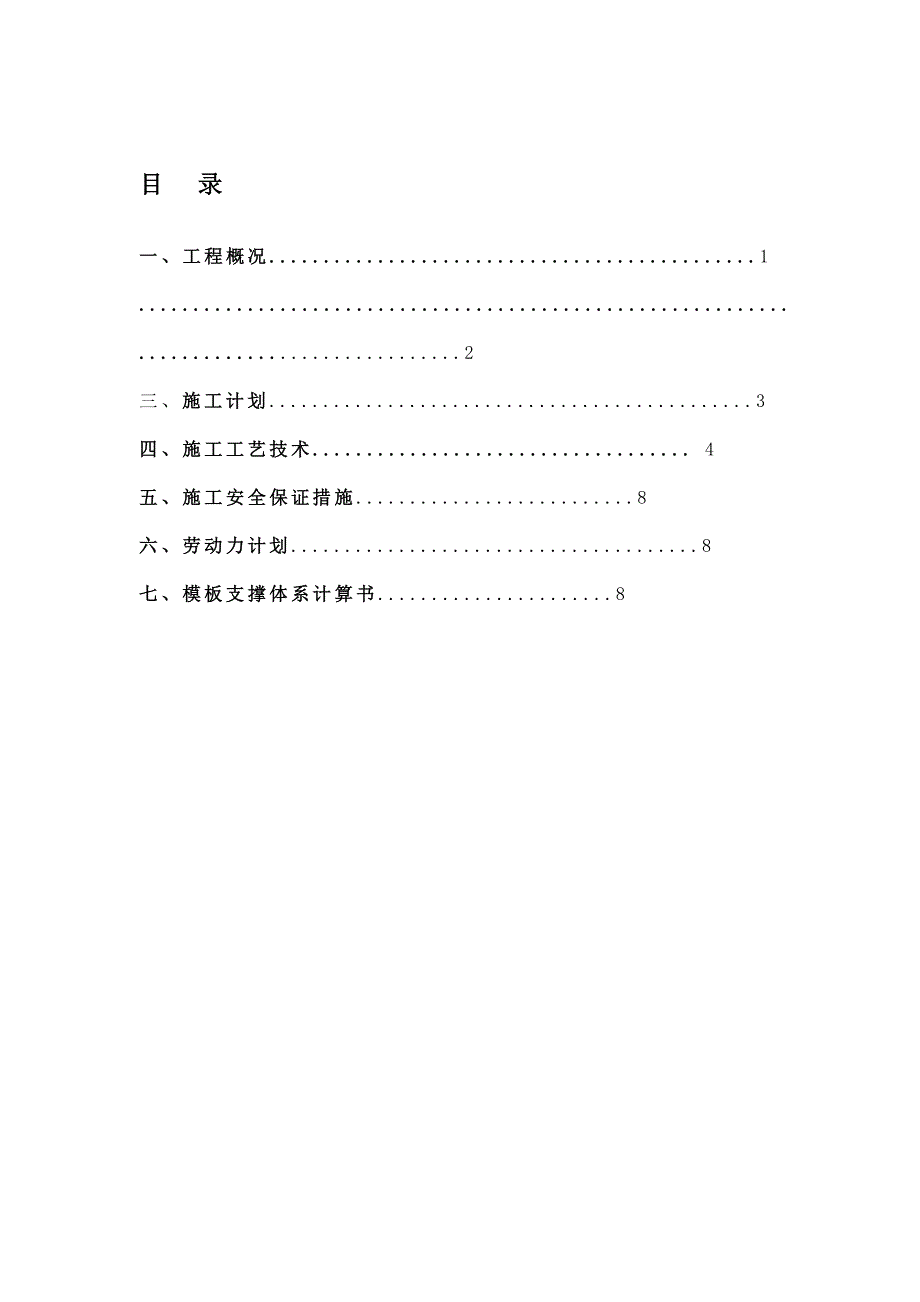

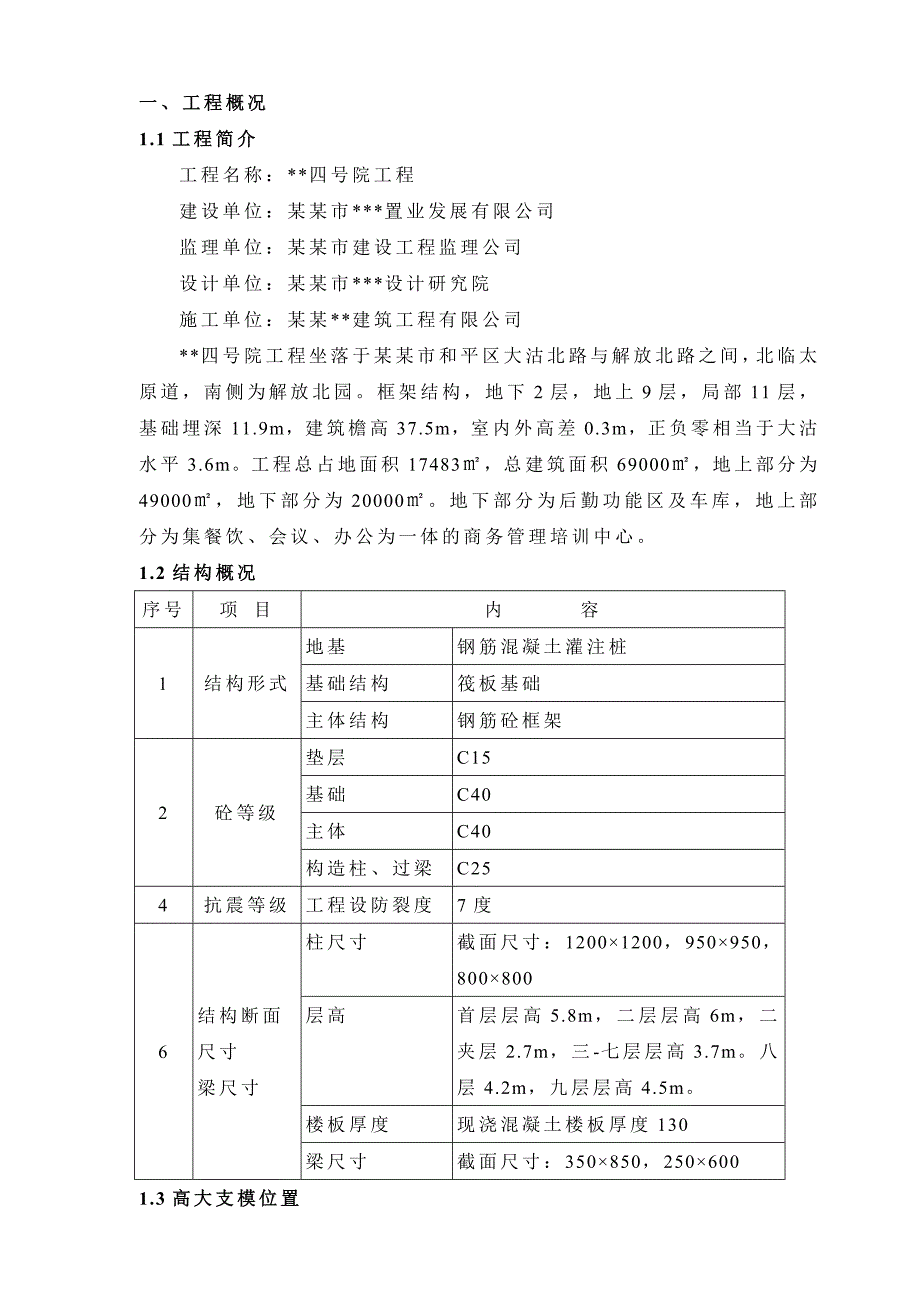

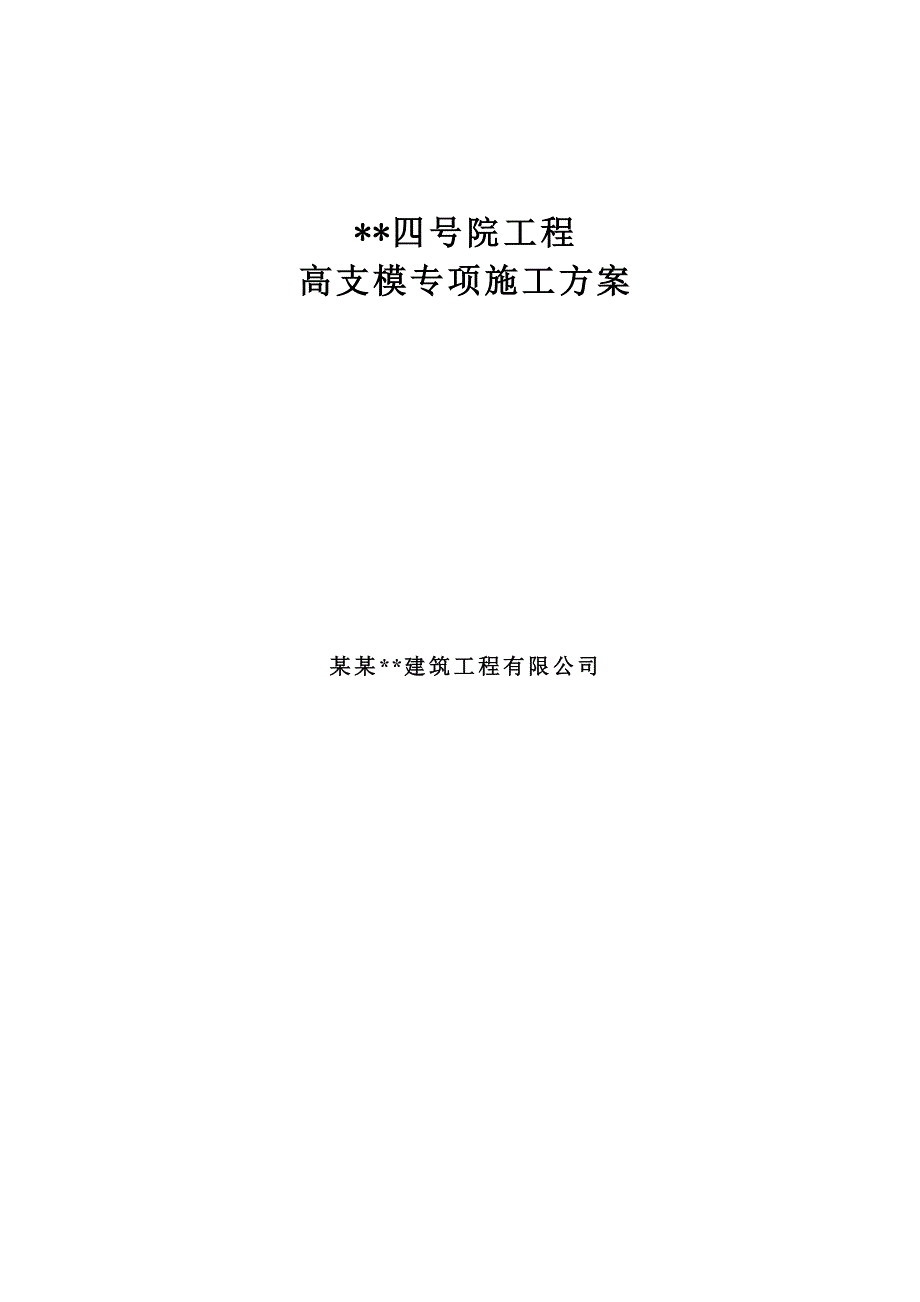

1、 *四号院工程高支模专项施工方案某某*建筑工程有限公司目 录一、工程概况.1.2三、施工计划.3四、施工工艺技术. 4五、施工安全保证措施.8六、劳动力计划.8七、模板支撑体系计算书.8一、工程概况1.1工程简介工程名称：*四号院工程建设单位：某某市*置业发展有限公司监理单位：某某市建设工程监理公司 设计单位：某某市*设计研究院施工单位：某某*建筑工程有限公司 *四号院工程坐落于某某市和平区大沽北路与解放北路之间，北临太原道，南侧为解放北园。框架结构，地下2层，地上9层，局部11层，基础埋深11.9m，建筑檐高37.5m，室内外高差0.3m，正负零相当于大沽水平3.6m。工程总占地面积1748
2、3，总建筑面积69000，地上部分为49000，地下部分为20000。地下部分为后勤功能区及车库，地上部分为集餐饮、会议、办公为一体的商务管理培训中心。1.2结构概况序号项 目内 容1结构形式地基钢筋混凝土灌注桩基础结构筏板基础主体结构钢筋砼框架2砼等级垫层C15基础C40 主体C40构造柱、过梁C254抗震等级工程设防裂度7度6结构断面尺寸梁尺寸柱尺寸截面尺寸：12001200，950950，800800层高首层层高5.8m，二层层高6m，二夹层2.7m，三-七层层高3.7m。八层4.2m，九层层高4.5m。楼板厚度现浇混凝土楼板厚度130梁尺寸截面尺寸：350850，2506001.3高大
3、支模位置本工程涉及8m以上高支模的位置为1-6轴至1-11轴间交1-C至1-D轴区域即首层大堂位置，其部位以零层板为基础搭设支模架体，随1-2层架体同时搭设，高度为11.79m，长度为38.4m，宽度为10.2m。（首层地面结构标高为-0.12m）图1高支模部位平面示意图1.4 架体基础支模架体基础为零层板，混凝土等级 C45钢筋混凝土，配筋为三级12间距120，双层双向。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑施工模板安全技术规范(JGJ162-2008)3、混凝土模板用胶合板（GB/T17656-1999）4、建筑结构荷载规范（GB50009-
4、2001）5、建筑工程模板支撑系统安全技术规程（DB29-203-2010）6、混凝土结构工程施工质量验收规范（GB50204-2002） 7、本工程施工图纸及施工组织设计 8、关于印发危险性较大的分部分项工程安全管理办法的通知（建质【2009】87号）三、施工计划3.1施工进度计划本工程模板施工计划在2011年4月11日开始，2011年6月13日结束。3.2材料工具及机械设备计划序号材 料 名 称单 位数 量1F48x3.0钢管t1402扣件套120003接头卡套40004旋转卡套14006回形卡个200715mm竹模板80009木楞m120105cm厚木板m701150mm50mm方钢m2
5、18503.2.1材料进度计划3.2.2工具进场计划工具名称规格型号进场数量进场日期激光经纬仪J21已进场水准仪S3 2已进场钢卷尺50m 2已进场小钢尺5m10已进场塌落度桶 3已进场扭矩扳手71411-222已进场手锯10已进场四、施工工艺技术4.1高大模板支撑架的种类、形式、工况及技术参数4.1.1工程特点*四号院工程坐落于某某市和平区大沽北路与解放北路之间，北临太原道，南侧为解放北园。框架结构，地下2层，地上9层，局部11层，基础埋深11.9m，建筑檐高37.5m，室内外高差0.3m，正负零相当于大沽水平3.6m。工程总占地面积17483，总建筑面积69000，地上部分为49000，地
6、下部分为20000。地下部分为后勤功能区及车库，地上部分为集餐饮、会议、办公为一体的商务中心。本工程主要使用功能为商务管理培训中心，建筑面积：总建筑面积69000，其中地上49000，地下20000。本工程地下2层，地上9层，局部11层，建筑檐高37.5m，地下二层层高5.4m，地下一层层高4.8m，首层层高5.8m，二层层高6m，二夹层2.7m，三-七层层高3.7m。八层4.2m，九层层高4.5m。4.1.2工程难点本工程1-6轴至1-11轴间交1-C至1-D轴区域以零层板为基础搭设支模架体（随1-2层架体同时搭设，高度为11.79m)，两侧大梁尺寸：350mm850mm、250mm600m
7、m，面积：392，楼板厚度：130mm。做好楼板和大梁的支撑，保证成活面尺寸和稳定性是工程的难点。4.1.3关键环节在本工程的施工中，高支模架体的搭设是关键环节，必须保证架体的整体稳定性，立杆间距布置均匀合理，按要求设置剪刀撑，立杆顶部采用可调支托保证立杆轴心受力，是架体搭设的关键环节。4.1.4脚手架选用的种类、结构形式本工程高大模板支撑脚手架选用扣件式钢管脚手架支撑体系。结构形式采用满堂式脚手架。4.1.5模板支撑材料模板支撑系统所用材料应经过有关部门检测合格方可使用，材料的容许压力以检测结果为准。本工程用于模板支撑体系的钢管为483.0钢管，其化学成分及机械性能符合普通碳素钢技术条件（G
8、B70088）的规定。其抗弯强度需达到f = 205.00N/mm2；木材选用松木，含水率不大于15%，其力学性能取值为：1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。4.1.6材料要求（1）本工程模板材料采用5080mm木方，长度在2.5m左右，15mm建筑胶合夹板，立杆、水平杆、剪刀撑等均用483.0mm（计算时按483.0mm取值）的焊接钢管。（2）采用外径48mm，壁厚3.0mm的管材钢管表面平直光滑，不得有裂纹、分层、压痕、划道和硬弯等明显缺陷。回转扣件、直角扣件、对接扣件及可调托撑等必须配套齐全，所有材料有出场合格证。（3）扣件活动部位应灵活转动，与
9、钢管的贴合面必须严密整齐，保证与钢管扣紧时接触良好。（4）新配件必须有产品合格证。旧配件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；钢管、配件必须符合规范的要求，严禁使用焊口开焊、严重锈蚀、扭曲变形的杆件及配件。（5）所有构配件必须经过防锈处理，确保力学性能达到规范要求。4.1.7作业条件（1）楼面的立杆必须在该楼面的混凝土强度达到设计值的75%后方可进行搭设。（2）搭设杆件前，应在地面弹出墨线以保证立杆定位准确，钢管下部垫50mm脚手板。（3）使用前应检查扣件式钢管是否存在弯曲、裂缝和锈蚀严重等缺陷。若有则剔除不用。对于多次重复使用的钢管及配件，要认真检查。4.1.
10、8脚手架的构造设计安全和技术参数（1）构造设计安全设计计算模板及支架结构的强度、稳定性、连续强度时，采用的是荷载标准值乘以荷载分项系数。荷载分项系数如下：永久荷载的分项系数：1.2，可变荷载的分享系数：1.4。（2）高大模板支撑架构造参数350mm850mm框架梁参数名称参数值框架梁梁截面尺寸0.35m0.85m梁两侧立杆间距0.9m立杆纵距（延梁跨度方向间距）0.9m立杆步距1.2m立杆上端伸出至模板支撑点长度0.3m梁下承重立杆数量2根/900mm架体搭设计算高度10.94m梁底方木数量4根（50mm80mm）梁侧主楞间距（两根483.0mm钢管）600mm梁侧次楞间距（40mm85mm）
11、300mm梁侧对拉螺栓间距（14）300mm250mm600mm框架梁参数名称参数值框架梁梁截面尺寸0.25m0.60m梁两侧立杆间距0.9m立杆纵距（延梁跨度方向间距）0.9m立杆步距1.2m立杆上端伸出至模板支撑点长度0.3m梁下承重立杆数量1根/900mm架体搭设计算高度11.19m梁底方木数量3根（50mm80mm）梁侧主楞间距（两根483.0mm钢管）600mm梁侧次楞间距（60mm80mm）300mm梁侧对拉螺栓间距（14）300mm130mm楼板参数名称参数值楼板厚度0.13m立杆横纵向间距0.9m立杆步距1.2m立杆上端伸出至模板支撑点长度0.3m架体搭设计算高度11.79m板
12、下木方间距200mm（50mm80mm）剪刀撑等构造参数参数名称参数值水平剪刀撑满铺4道（位置扫地杆、梁下皮、2.6m、5m、7.4m位置水平杆上）竖向剪刀撑沿架体周圈通长通高设置，跨中位置设置一道通高通长竖向剪刀撑，长边方向每隔6m在框架梁底设置一道通高通长竖向剪刀撑 拉节点有主体柱的部位，每隔2步设置井字拉结杆件采用扣件双扣件4.2工艺流程顶板、梁“满堂红”脚手架主龙骨安装并调整次龙骨安装并调整柱头模板龙骨、梁底模板绑扎梁钢筋安装垫块梁两侧模板调整模板顶板模板拼装测量顶模板标高4.3施工方法4.3.1、钢管扣件式支架支设(1)支设方法采用15mm厚多层覆膜胶合板，主楞采用两道483.0mm
13、钢管，间距600mm布置，次楞采用60mm80mm木方间距300mm布置，对拉螺栓采用14螺栓间距300mm布置。图2大梁模板节点图图3大梁支撑节点图（2）支模要求梁模板施工前必须有专人根据图纸要求绘制好翻样图，表明各种梁侧板高度，梁标高及截面尺寸，及时通知木工组做好详细技术交底。所有侧模及底模拼缝前必须进过抛光，保证拼缝严密。梁底模及侧膜要与梁柱节点模板牢固固定，大跨度梁模要按图纸要求起拱。在混凝土浇筑过程中派专人看护模板，随时检查模板的支撑情况。梁模板安装应先安装底模，待钢筋绑扎完后再封侧膜。4.3.2板模板（1）支模方法板底采用15mm厚多层胶合板，100mm厚楼板下木方（60mm80mm）间距200mm，立杆间距等于900mm。（2）支模要求模板平面尺寸必须根据结构施工图及模板翻样图在底层加工好后方可进入施工部位，严禁现场
