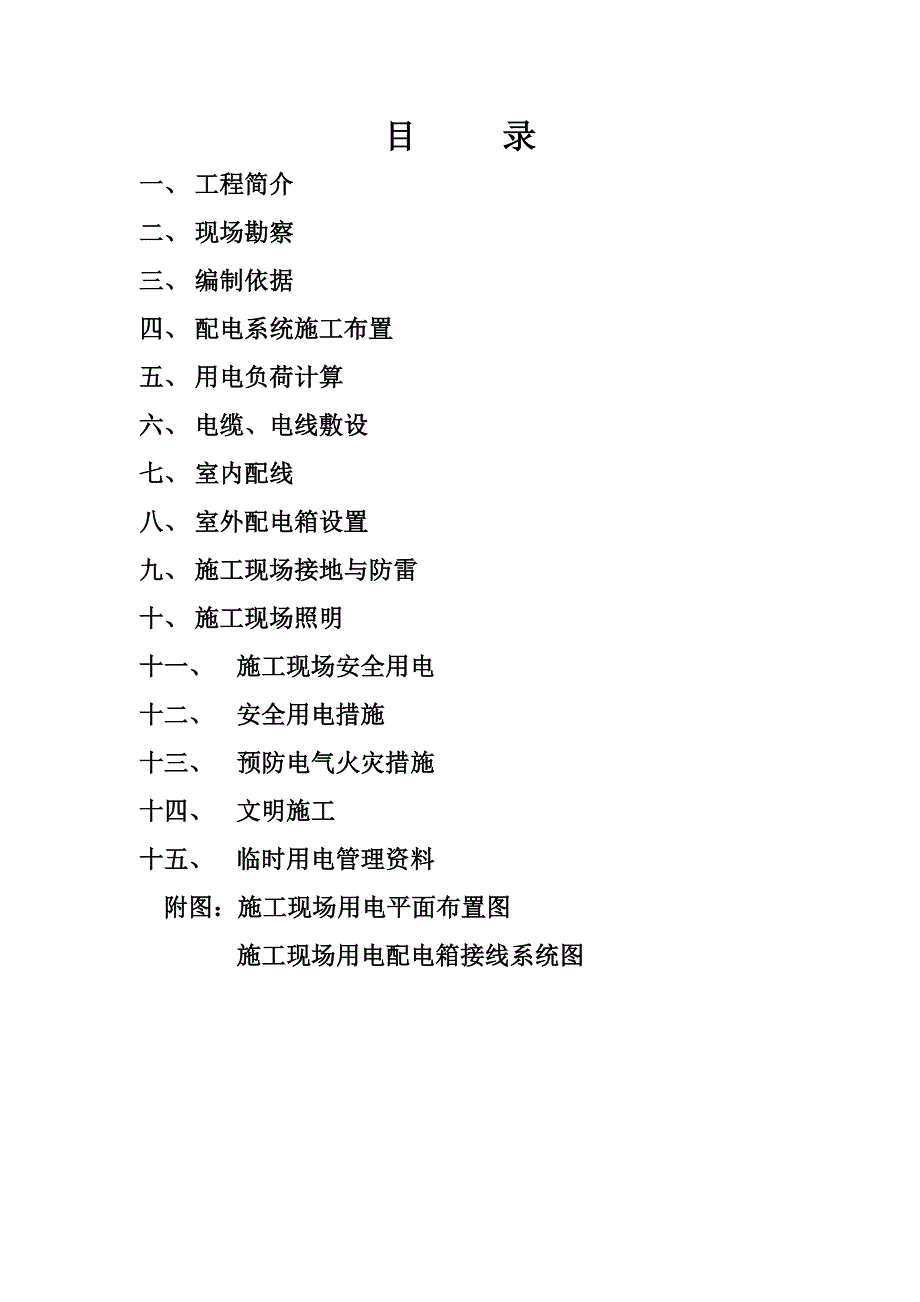

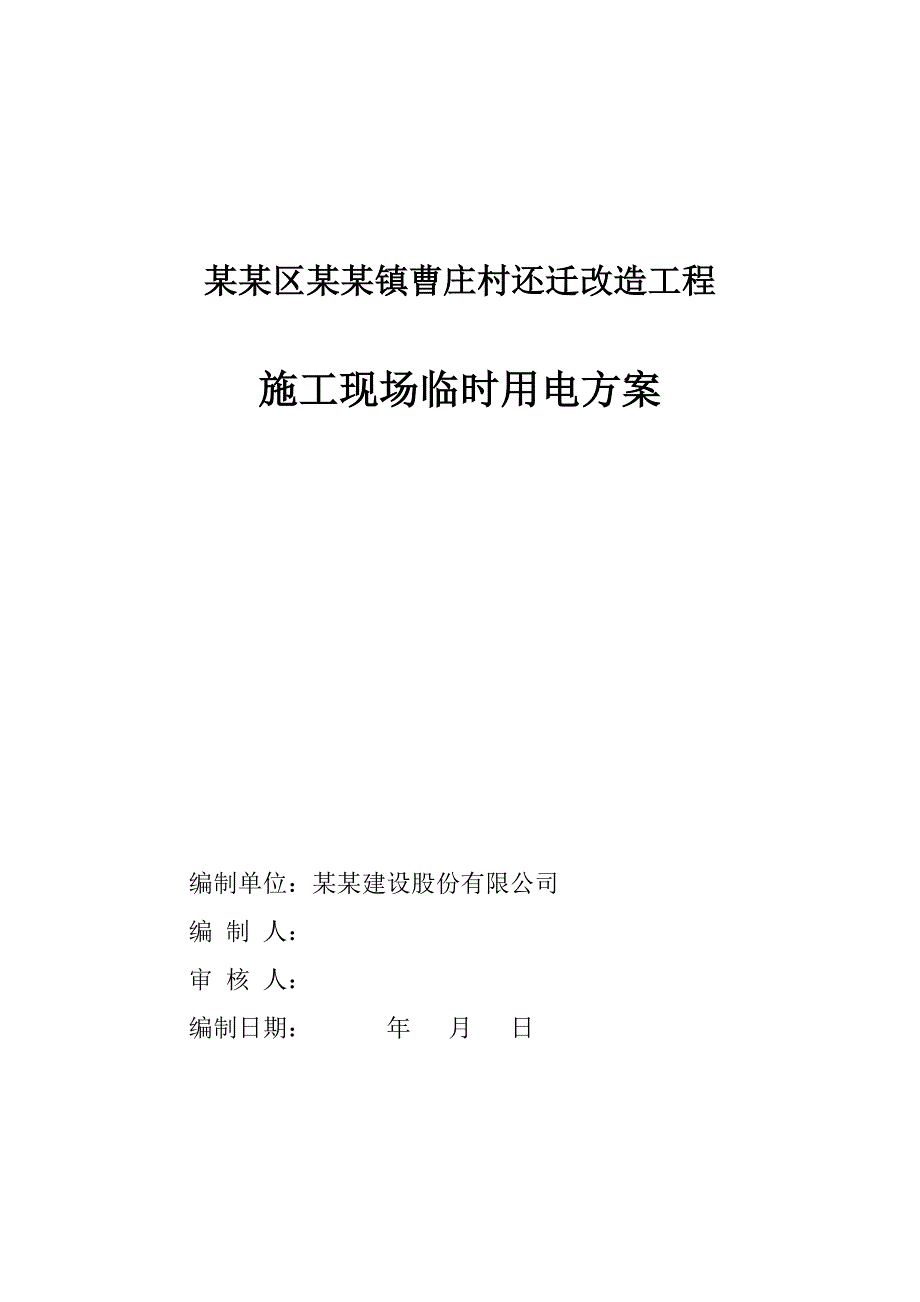

1、某某区某某镇曹庄村还迁改造工程施工现场临时用电方案编制单位：某某建设股份有限公司编 制 人：审 核 人：编制日期： 年 月 日目 录一、 工程简介二、 现场勘察三、 编制依据四、 配电系统施工布置五、 用电负荷计算六、 电缆、电线敷设七、 室内配线八、 室外配电箱设置九、 施工现场接地与防雷十、 施工现场照明十一、 施工现场安全用电十二、 安全用电措施十三、 预防电气火灾措施十四、 文明施工十五、 临时用电管理资料附图：施工现场用电平面布置图施工现场用电配电箱接线系统图一、 工程简介1. 工程名称：某某区某某镇曹庄村还迁改造工程2. 工程地址：某某区某某镇曹庄村3. 建筑面积：4. 结构类型：
2、地上为钢筋混凝土框架剪力墙结构，地下车库为板柱结构。5. 工程概况：占地面积30683；25、28楼地上11层，26、27、31、32楼地上24层，29、30楼地上24层；25、26、27、28、31、32楼地下一层为地下车库，地上均为住宅。二、 现场勘察本工程为住宅小区工程，工程四周均为在建工程；施工现场31、32楼北侧甲方提供一台320KVA变压器。三、 编制依据1. 施工现场总平面布置图；2. 施工现场临时用电安全技术规范（JGJ46-2005）；3. 建筑机械使用安全技术规程（JB50194-93）；四、 配电系统施工布置由甲方提供的变压器表箱处引出一路32401电缆线引至一级配电箱（
3、A箱），由一级配电箱分别供29、30#楼、27、28、31#楼和26、27、32#楼处的三个二级配电箱作为施工电源（分别为B1、B2、B3箱），其他配电箱详见施工用电配电箱接线系统图及施工现场用电平面布置图。在一级、二级配电箱处、塔吊配电箱处，均设接地装置，作为防雷与重复接地用，要求接地电阻不大于4。一级、二级配电箱，须做防护栏和防雨棚。要求施工现场线路不得妨碍交通和施工机械的拆装及运转，并要避开材料堆放区和临时加工用地，所以所有线路采用电缆埋地敷设。五、 用电负荷计算1. 施工现场机械设备用电明细表序号名称单位数量用电量（KW）规格型号备 注1自升式塔吊台5845420TC6021臂长60米
4、2砼输送泵台4904360HBT80结构砼输送3消防水泵台47.5430消防用专4钢筋调直机664624GT414钢筋调直5钢筋切断机台65.5633QJ40钢筋加工6钢筋弯曲机台63618GW40钢筋加工7电焊机台1822.518405BX1-300施工焊接8钢筋套丝机台1231236GYZ-40钢筋连接9砂轮锯台91.7915.310插入式振捣器台181.11819.8ZX50砼振捣11平板式振捣器台62.2613.2平板式顶板振捣不计电量12电锯台63618MJ105模板加工13电刨台63618YBZS2-2模板加工14气泵台3339模板清理15台钻台31.534.5P1电动机额定容量为
5、1005.6KW；P2电焊机额定容量为405KVA；照明额定容量为动力10；2. 选变压器1) 根据用电设备明细表计算用电设备，不包括装修安装期间用电设备；2) P1电动机额定容量为1005.6KW；3) P2电焊机额定容量为405KVA；4) 备用系数K1取1.055) 照明系数K2取动力10；6) Pk1k2（K3P1/COSK4P2）7) 取K1=1.05 K2=1.1 K3=0.5 K4=0.5 COS0.75所以s1.051.1（0.51005.6/0.750.5405） s1008.2KVA8) 须一台1000KVA变压器满足施工用电。3. 选线及开关1) A箱2)根据A箱总开关六
6、、 电缆电线敷设1. 避免电缆受到各种损坏及腐蚀，避开规划中建筑工程需要挖掘施工的土方；2. 电缆在室外埋地或沿墙敷设，地埋深度不小于0.6米，并在电缆上下均铺设不小于0.2米厚的细砂，然后覆盖砖等硬质板物保护，转角处均设标识桩；电缆沿墙敷设不得低于3米；3. 地下室施工电源电缆引至施工面配电箱段，采用木杆架起；混凝土面敷设电源电缆须加木板槽覆盖。4. 电缆穿越建筑物道路易受机械损伤的场所及引出地面2M高度到地下0.2M处必须加设防护套管（包括配电箱下）；5. 地埋电缆严禁有接头，敷设前用绝缘摇表测其阻值并记录；6. 橡套电缆架空敷设时应沿墙或电杆设置，应用绝缘子或蝴蝶瓶固定，严禁使用裸体金属
7、体线作绑线；七、 室内配线1. 室外配电线路必须使用绝缘导线，采用PVC线槽或管等敷设，距地面高度不得小于3M；2. 进户线过墙应穿保护套管，并做防水弯头措施；3. 室内配线采用BV塑铜线，截面不小于2.5MM2；4. 潮湿场所埋地非电缆配线处必须穿管敷设，管口应封闭，采取金属管敷设必须做保护接地。5. 室外室内低于2.4米的灯具，金属外壳加保护地线，室内和装修期间采用36V安全电压供电。八、 室外配电箱设置1. 配电箱应设置在干燥通风及常温场所，不得设在强烈振动的场所；2. 配电箱周围应足够两人同时行走的空间，不得堆放任何妨碍操作维修物品，不得有灌木杂草；3. 配电箱内的工作零线应通过接线端
8、子连接，并设有保护地线端子；4. 必须实行“一机、一闸、一漏、一箱”制，漏电额定动作泵、振动器工作在潮湿场所设备应额定漏电电流不大于15MA，动作时间小于0.1S的漏电断路器；5. 配电箱导线的进线和出线应设置在箱体底面，严禁上面、侧面、箱门处进出线。6. 每台用电设备应有各自的开关箱，严禁同一开关控制二台及以上用电设备（含插座）。7. 金属箱体和用电机具的不带电金属外壳，都要与保护地线做良好连接。九、 施工现场接地与防雷1. 施工现场采用TNS系统三相五线制接零保护，在总配电箱处做一组重复接地，采用404的镀锌扁钢做接地干线，采用3*20的镀锌圆钢做为接地极，接地电阻不得大于4。2. 塔吊配
9、电箱处各做一组重复接地，材料与总配电箱同，接地电阻不得大于4。3. 施工电梯、塔吊、高处建筑物的大型机械设备必须有可靠接地。接地电阻不得大于4。十、 施工现场照明1. 选用额定电压220V、380V的照明器，室外灯具距地不得低于3米，室内灯具不得低于2.5米；2. 单相及三相线路中零线截面与相线截面相同，三相五线制线路中照明器为白炽灯时，零下截面按相线截面的50选择。3. 施工现场采用16盏3.5KW镝灯照明，潮湿场所和狭窄区域施工照明采用36V安全电压供电。十一、 施工现场安全用电1. 安装维修、拆除临时用电工程必须由专业电工完成，其他人员不得擅自施工；2. 电工人员持证上岗并应掌握安全用电
10、基本知识和所有设备的性能；3. 上岗必须按规定穿戴和配好相应的劳保防护用品，并检查电气装置保护设施是否完好，严禁设备带病运转；4. 停用设备必须拉闸断电，锁好开关箱；5. 施工现场外电防护措施无法实现时必须采取防护措施增设屏障遮拦、围栏、保护网并挂醒目的警告标志牌。6. 使用手持电动机具时，必须接地良好，并戴好绝缘手套。十二、 安全用电技术措施1. 建立技术交底制度，向专业电工及各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期； 2. 建立安全检测制度，从临时用电工程开始定期对临时用电工程
11、进行检测，主要内容是接地电阻值、电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检查纪录；3. 建立电气维修制度加强日常和定期维修工作，及时发现和消除隐患，并建立维修保养纪录，记载维修保养时间、地点、设备内容、技术措施、维修人员、验收人员等。4. 建立安全用电制度（1） 持证上岗制：施工现场的施工用电必须由持证上岗的专业电工负责，其他任何工种、个人不得私自乱动，违者按章处理；（2） 停电顺序：开关箱 分配电箱 总配电箱，而全部停电或部分停电的检修工作必须遵循停电、验电、放电，装临时接地线设遮拦、标警示牌，其步骤不得省略或跳过；（3） 验电措施：在停电之后必须履行
12、验电工续，不能只看指示灯信号或控制开关，还应用验电笔等工具认真验测，以确认确实无电，对一些特殊线路、设备有残留静电的则必须进行放电，必须用专用的导线，不能用手去摸导线；（4） 装设遮拦和标挂警示牌：检修时可对带电部分遮拦防止触电，为防止他人误合闸，可在相应的位置悬挂针对性警示牌；（5） 临时用电配电箱加锁制度：为防止某些人不听从教育的人误合闸，对于施工现场的配电箱加锁防护，电工专人保管；（6） 如需对线路进行不停电检测时，必须严格监护，保证足够的安全距离，工人使用的工具要合格，检修人员要经过严格的培训和训练，熟练不停电检修技术与安全操作知识。十三、 施工现场预防发生电气火灾的措施1. 按施工组
13、织设计正确选择导线截面，杜绝线路超负荷，使用保护装置要认真选择，当线路上出现过负荷时能在规定时间内动作保护线路；2. 电气作业人员要认真执行规范，正确连接导线，连接开关与压接密实牢固，多股导线使用接线端子或涮锡后再与设备连接，以防加大电阻，引起火灾；3. 施工现场严禁使用电炉子，使用碘钨灯时，灯与易燃物品的距离要大于30CM。尽可能使用36V碘钨灯，室内不准使用超过100W的灯泡，严禁使用床头灯；4. 实施焊接时周围不能有易燃物品，配备灭火设备，电焊机放在通风良好的地方；5. 施工电梯、塔吊要做好防雷接地；6. 存放易燃物品的仓库内的照明装置一定要采用防爆灯具，导线敷设、灯具安装、导线与设备连
14、接均应满足有关规范要求；7. 配电箱内严禁存放杂物及易燃物，在总箱隔离开关电源处引出一路作为消防电源至消防水泵控制箱；8. 施工现场一旦发生火灾，扑灭火灾时应注意以下事项：（1） 迅速切断电源，以免事态扩大，切断电源时应戴绝缘手套，使用绝缘柄工具，当电源开关距离火场较远需剪断导线时，火线和零线分开错位剪断，以免在钳子处造成短路，并防止电源线掉在地上造成短路，发生人员触电事故；（2） 当电源线因其它原因不能及时剪断需另派人去供电端拉闸，另一方面灭火时人体各部位与带电体应保持一定距离，必须穿戴绝缘用品；（3） 扑灭电气火灾时用绝缘性能好的灭火剂，如干粉灭火器，二氧化碳灭火器，1211灭火器或干燥砂子，严禁使用导电灭火剂进行扑救。十四、 文明施工：1. 认真贯彻执行公司安全质量与环境方针和目标，执行“三合一” 贯标标准，争创区优文明工地。2. 勤俭节约，避免材料浪费，实现限额领料，工作中做到活完料净场地清，余料退库，加强材料使用监督管理。严格按图纸施工，严禁以大代小或以小代大。3. 进场材料分类管理，现场堆放整齐，场地清洁，设专人管理。十五、 临时用电管理
