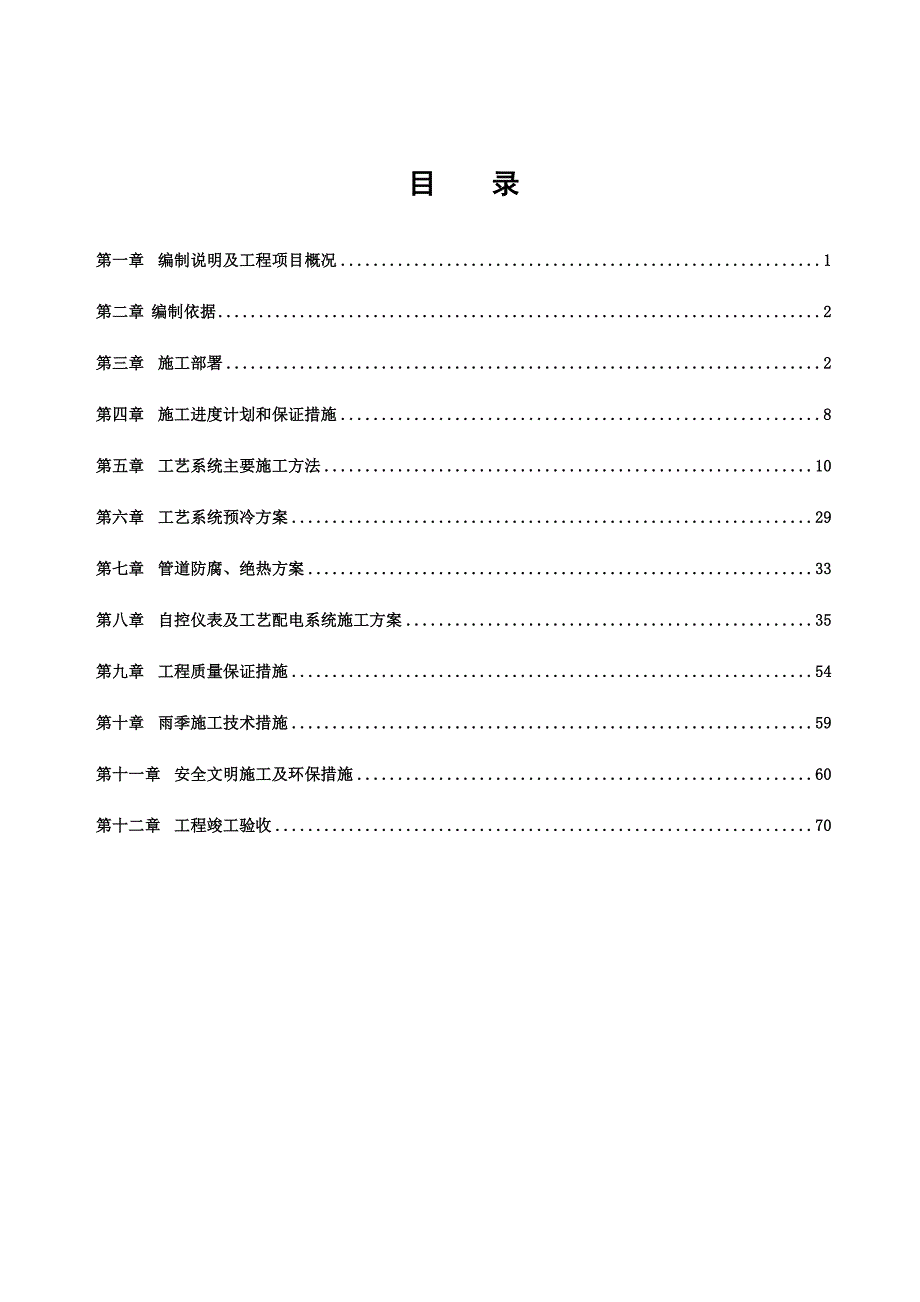

1、xx市天然气利用工程（LNG站场工艺安装工程）施工组织设计 编制： 审核： 批准： xx集团公司 某某年八月五日目 录第一章 编制说明及工程项目概况1第二章 编制依据2第三章 施工部署2第四章 施工进度计划和保证措施8第五章 工艺系统主要施工方法10第六章 工艺系统预冷方案29第七章 管道防腐、绝热方案33第八章 自控仪表及工艺配电系统施工方案35第九章 工程质量保证措施54第十章 雨季施工技术措施59第十一章 安全文明施工及环保措施60第十二章 工程竣工验收70 第一章 编制说明及工程项目概况一、 编制说明xx市天然气利用工程LNG站新建工程施工前期的准备工作已就绪。在认真学习领会业主有关文

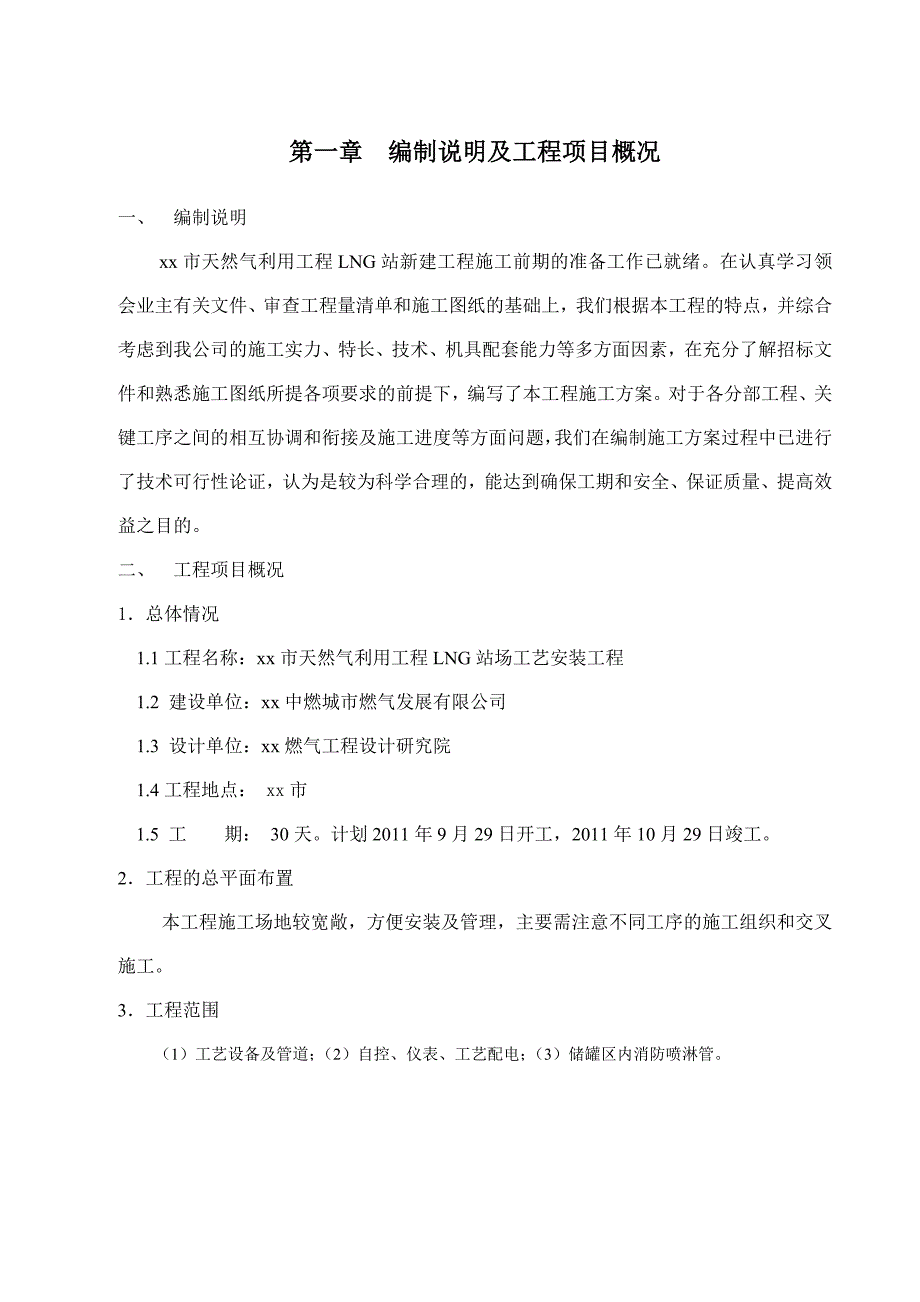

2、件、审查工程量清单和施工图纸的基础上，我们根据本工程的特点，并综合考虑到我公司的施工实力、特长、技术、机具配套能力等多方面因素，在充分了解招标文件和熟悉施工图纸所提各项要求的前提下，编写了本工程施工方案。对于各分部工程、关键工序之间的相互协调和衔接及施工进度等方面问题，我们在编制施工方案过程中已进行了技术可行性论证，认为是较为科学合理的，能达到确保工期和安全、保证质量、提高效益之目的。二、 工程项目概况1总体情况1.1工程名称：xx市天然气利用工程LNG站场工艺安装工程1.2 建设单位：xx中燃城市燃气发展有限公司1.3 设计单位：xx燃气工程设计研究院1.4工程地点： xx市1.5 工 期：
3、 30天。计划2011年9月29日开工，2011年10月29日竣工。2工程的总平面布置本工程施工场地较宽敞，方便安装及管理，主要需注意不同工序的施工组织和交叉施工。3工程范围（1）工艺设备及管道；（2）自控、仪表、工艺配电；（3）储罐区内消防喷淋管。第二章 编制依据一、本工程业主有关文件和重庆市川东燃气工程设计研究院设计图纸二、国家现行设计、施工及验收规范、技术标准和相关图例：1、建筑工程施工质量验收统一标准GB50300-20012、工业金属管道工程施工及验收规范GB50235-20103、现场设备、工业管道焊接工程施工及验收规范GB50236-984、城镇燃气输配工程施工及验收规范CJJ3
4、3-20055、机械设备安装工程施工及验收规范GB50231-986、工业设备及管道绝热工程施工及验收规范GB50264-977、工业自动化仪表工程施工及验收规范GB50093-20028、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92第三章 施工部署一、施工组织1、施工项目组织机构我司将抽调各专业施工技术人员和精干队伍根据招标文件和施工现场的要求迅速组建本工程项目管理部，并按要求进行施工策划和组织实施。项目管理机构配备情况：项目经理技术负责人项目副经理质量安全组工程技术组材 料 组行 政 组工艺班电仪班现场安全员材 料 员行政管理员工号技术负责2、投入的主要施工机械设
5、备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1吊车80t1国产2006.12良好设备2吊车50t1国产2008.01良好设备3环链手拉葫芦1t,3t6国产2009.05良好设备4氩弧焊机WSM-1606国产2008.0516良好管道5交流焊机BX1-3303国产2009.0633良好管道6可控硅整流弧焊机ZX5-250s3国产2008.0525良好管道7空气压缩机FA-100 0.13m31国产2009.108良好管道8空气压缩机0.63m31国产2008.088良好管道9坡口机3国产2008.10良好管道10液压千斤顶3国产2009.10良好设备
6、11砂轮切割机30040010国产2009.101.5良好工艺/电仪12冲击电钻3国产2009.101良好工艺/电仪13液压开凿机2国产2008.10良好工艺/电仪14摇臂钻1国产2008.081良好工艺/电仪15台钻3国产2008.101良好工艺/电仪16磁座钻1国产2007.101良好工艺/电仪17手电钻8国产2009.100.5良好工艺/电仪18手提除锈机4国产2009.100.5良好工艺/电仪19角向砂轮机10010国产2009.100.5良好工艺/电仪20电动套丝机1/2-44国产2009.052良好工艺/电仪21液压弯管机3国产2007.10良好工艺/电仪22管道开孔机501002
7、国产2005.102良好管道23液压开孔器1国产2007.10良好管道24手推车6国产2008.10良好工艺/电仪25焊条烘箱2国产2006.10良好工艺/电仪26焊条保温筒TRB-2.5kg7国产2005.10良好工艺/电仪27电动氧-乙炔切割机2国产2006.10良好工艺/电仪 28电缆牌打码机1国产2010良好电仪3、 施工需用劳动力计划劳动力计划表单位： 人工种按工程施工阶段投入劳动力情况9月10月项目经理11项目副经理11施工技术员22材料员11质检员11安全员11设备工42起重工31管 工33焊 工33电 工22仪表工22泥水工 22油漆工/保温工22辅助工88注：本计划表是以每班
8、八小时工作制为基础编制的。二、 施工准备1、 施工准备的内容与计划序号施工准备内容计划时间1组建项目部8月2日2技术准备与编制计划8月3日3现场临时设施8月5日4施工人员进场9月16日5施工平面布置(机具布置)9月19日6工程材料进场9月25日2、 施工机械配备计划序号机械/机具名称进场时间备注1运输车辆9月23日2电焊机9月25日3电仪工具9月25日4调试工具9月25日5保冷工具9月25日3 、工程材料的进场计划序号机械/机具名称进场时间备注1设备安装材料(垫铁等)9月16日2LNG低温储罐9月28日3气化器等设备9月28日4管道支架材料9月28日5管材/管件9月27日6焊接材料9月27日7
9、低温阀门9月27日8工艺阀门/过滤器/调压器9月27日9保冷管托9月29日10保冷材料9月29日11电仪线管9月30日12仪表附件9月30日13配电箱/柜10月8日14仪表设备9月30日15PLC/IP柜/随设备控制箱10月8日16所有电缆10月8日三、施工平面图（详见附图）临时用地表用 途面 积（平方米）位 置需用时间项目管理办公室20计划建设空地40日历天仓库60计划建设空地40日历天材料堆场及预制棚80计划建设空地40日历天临时生活区160计划建设空地25日历天合 计320施工现场平面布置图施工现场临时设施平面布置图第四章 施工进度计划和保证措施一、总工期安排（详见附页：施工进度计划）计
10、划开工工期：2011年09月29日计划竣工工期：2011年10月29日计划总工作日：30日历天二、进度保证措施1、加强前期准备的工作力度，为施工创造有利的条件针对本工程工期紧、质量要求高的特点，应切实加强项目前期准备的工作力度，成立强有力的项目管理和技术保障机构，明确各自的职责及要求，精心组织，合理安排，提前部署劳动力、机具等资源，并细化至各分项工程。充分理解图纸设计意图及技术要求，做好施工图纸汇审工作。积极主动与设计院、业主、监理单位联系，保证对施工过程中出现的问题及时解决，避免不必要的返工、误工，为按时完成各项任务提供坚强的技术支持。为施工任务创造更多的时间。认真做好施工班组的技术交底工作
11、，以施工计划为依据，对工程进行合理的划分，详细计算各分部、分项工程的实物量，明确工程任务、技术要求和完成时间，落实到班组成员，并随时掌握班组施工情况。2、施工进度具体化，确保施工工期。项目部在施工管理过程中将组织技术人员认真熟悉和审核图纸，并根据施工现场的实际情况细化工作项目，采取总体进度计划与详细的月、周、日施工计划互相结合，每一施工点实行定员定任务的管理方法，进行施工进度的控制。对项目的重要部位和关键工序可集中人、材、机的投入进行突击性施工，对不能按时完成的工程采用适当延时加班等赶工措施，进一步强化落实施工进度计划，确保工期实现。3、保证技术力量和施工人员的供给，实现项目工期。我公司是具有
