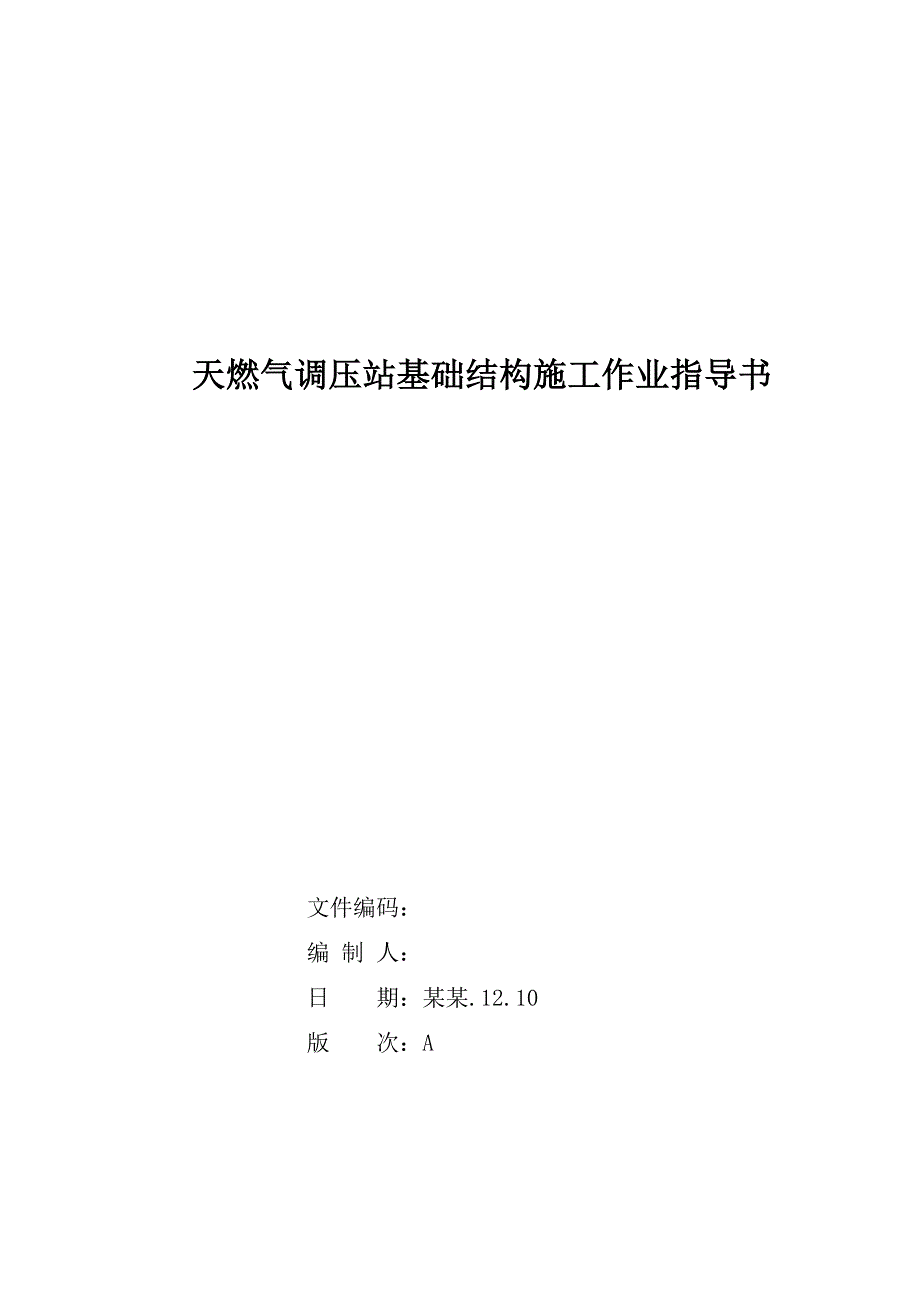

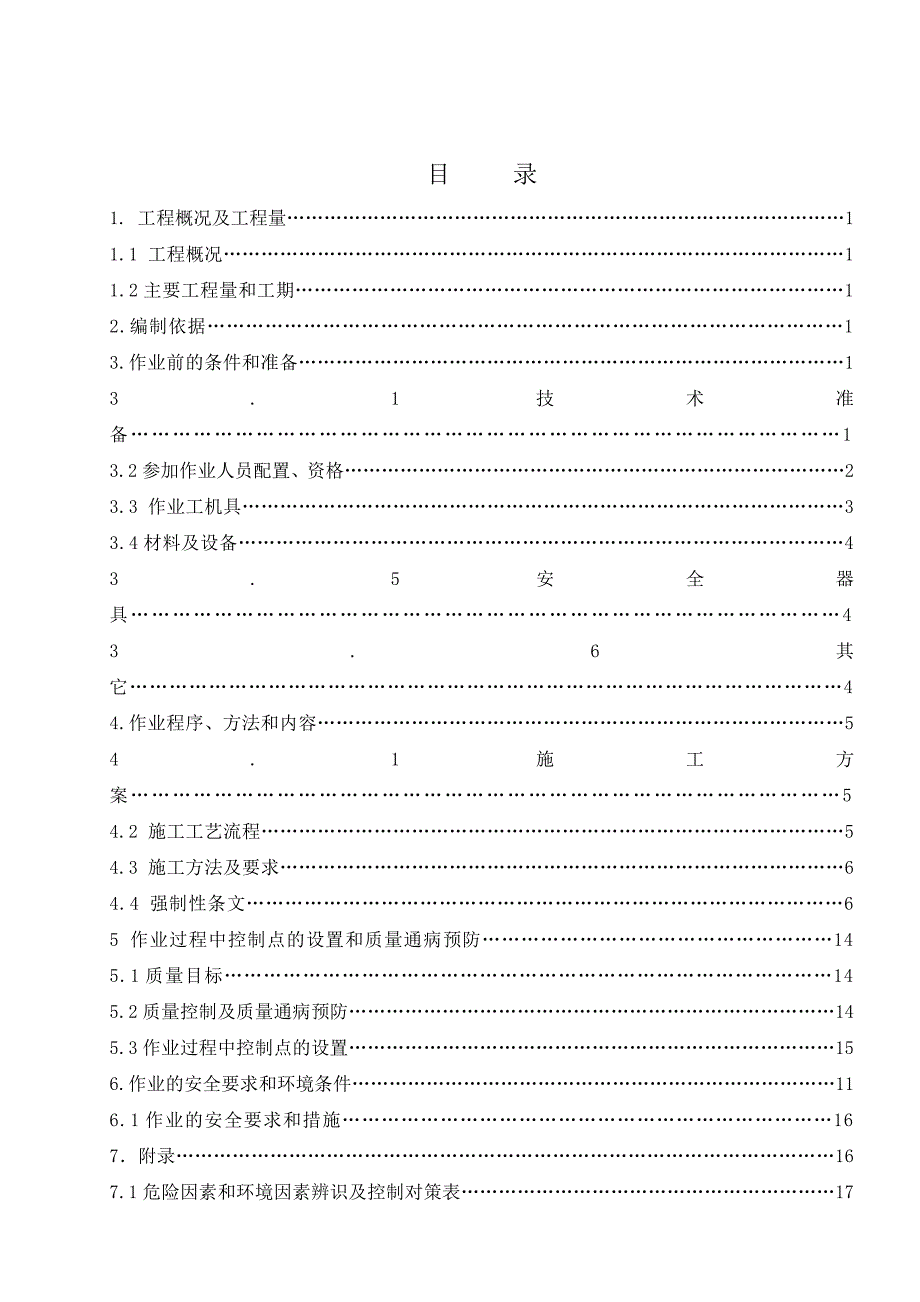

1、 天燃气调压站基础结构施工作业指导书 文件编码： 编 制 人： 日 期：某某.12.10 版 次：A目 录1. 工程概况及工程量11.1 工程概况11.2主要工程量和工期12.编制依据13.作业前的条件和准备13.1技术准备13.2参加作业人员配置、资格23.3 作业工机具33.4材料及设备43.5安全器具43.6其它44.作业程序、方法和内容54.1施工方案54.2 施工工艺流程54.3 施工方法及要求64.4 强制性条文65 作业过程中控制点的设置和质量通病预防145.1质量目标145.2质量控制及质量通病预防145.3作业过程中控制点的设置156.作业的安全要求和环境条件116.1作业的
2、安全要求和措施167附录167.1危险因素和环境因素辨识及控制对策表171 工程概况及工程量1.1工程概况某某临港经济区燃气热电联产工程位于某某市某某新区临港经济区内，厂区紧邻某某绿色煤电IGCC示范工程场地。本工程为天燃气调压站基础结构工程，位于应急锅炉房南侧厂区东南角。0.00相当于绝对标高4.00m。天燃气调压站框架东西向1-4轴，长为19.4m，南北向A-C列长14m，厂房内部有设备基础，C列外0m以下有F型管沟一段伸入厂房内部。 混凝土强度等级：C40。钢筋采用HPB300、HRB335、HRB400,钢筋混凝土保护层厚度：承台底部钢筋100mm，基础承台侧面及顶部50mm，基础短柱
3、及地梁50mm，零米以下梁，柱及墙外表面、基础承台表面刷厚浆型环氧沥青，厚度不小于500m。 基础埋深-2.600m，侧面回填采用级配砂石，分层夯实，每层厚度不大于300mm，压实系数不小于0.96，基坑其余部分采用素土回填，压实系数不小于0.94.1.2 主要工程量和工期 计划某某年12月20日开始施工，2014年01月10日完成基础结构施工。依据冬季施工手册的规定，当室外日平均气温连续5天低于5时，开始为冬期施工，当室外日平均气温连续5天稳定高于5时即解除冬期施工。进入冬期施工前应做好施工防护用品的准备工作。2 编制依据序号资料名称版本出版单位1天燃气调压站基础图F1315IIS-T073
4、2华北电力设计院工程有限公司2工程建设标准强制性条文（房屋建筑部分）2011年版国家建设部3电力建设施工质量验收及评价规程（土建工程）DL/T5210.1-2012国家发改委4地基与基础工程施工质量验收规范GB50202-2011建筑工业出版5混凝土结构工程施工及验收规范GB50204-2011建筑工业出版6建筑施工手册第五版建筑工业出版7电力建设安全工作规程DL5009.1-2011建筑工业出版3.作业前的条件和准备3.1 技术准备3.1.1经设计交底后，完成施工图纸会审。编写有针对性的作业指导书并报监理审批完；将分包队伍的资格材料报监理审批完。3.1.2落实施工队伍，进行技术，质量，安全和
5、文明施工方面的交底。3.1.3完成对施工人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。3.1.4根据施工图纸做出钢筋、模板、水泥、砂、石、外加剂、型钢等材料的预算，将材料购买齐全并经复试合格。3.1.5施工过程中所用仪器、仪表经计量部门检测合格、有合格证且在有效期内。3.1.6对施工人员进行上岗前的培训工作，增强操作技能。3.2 作业人员作业人员配置人数资格职责专业经理1有组织协调能力，有现场管理经验负责人员组织配备、分工协调工作技术员1具有现场工作经验，熟悉施工图纸，了解施工的基本流程及施工工艺，对相关的规程规范非常熟悉1、全面负责该单位工程
6、的技术工作，组织施工图及技术资料的学习，编制施工技术措施，主持技术交底；2、编制施工指导书，做施工预算；3、深入现场指导施工，及时发现和解决技术问题；4、制定施工方法、工艺；5、负责单位工程一级质量验收，并填写验收单；6、负责施工过程中的一切技术工作，负责一切技术资料收集；7、技术员的权限：对施工过程中未按施工图纸、作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。测量员1熟悉导线测量定位测量的方法，能熟练操作各种测量仪器负责施工放线和测量资料及成果的整理工作。安全员1 有五年以上现场工作经验，熟悉
7、电力建设安全工作规程，责任心强，忠于职守，有安全员上岗证，持证上岗1、在上级安全部门的领导下，全面负责安全管理工作；2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；3、负责施工现场的安全检查，制止违章作业。4、做好安监违章记录，为安全评比提供直接、真实的依据；5、安全权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。质检员1有质检工作经验，熟悉火电施工质量检验及评定标准第一篇 土建工程篇。熟悉施工
8、图，经过培训，有质检员上岗证，持证上岗1、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作；2、有权对不能保证质量的方案提出异议，请求有关领导批准；3、有权对可能造成质量事故的违章操作，及制止并报告有关领导处理；4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。电工2经过劳动局培训合格，持证上岗负责现场照明及维护工作。司机2负责驾驶挖掘机及运输车的维护与保养工作。3.3 作业的工机具3.3.1 仪器、仪表序号名称规格精度等级数量备注1全站仪TC40221台计量检验合格2水准仪S
9、Z10322mm1台计量检验合格3钢尺50m0.1mm1盘计量检验合格4盒尺5m0.1mm2把计量检验合格5塔尺5m1把计量检验合格6线坠0. 5kg2性能良好7小白线1mm10注：以上仪器均计量检验合格，精度满足要求。3.3.2 施工作业工器具统计表序号作业机具名称单位数量规格等级备注1钢筋调直机台2符合安全使用要求2无齿锯台2符合安全使用要求3弯钩机台3符合安全使用要求4钢筋切断机台2符合安全使用要求5直螺纹套丝机台2符合安全使用要求6振捣棒条2符合安全使用要求8电焊机台3符合安全使用要求9钢筋运输车辆1符合安全使用要求10扳手 把10 综合考虑选定11钢筋钩把15综合考虑选定11羊角榔头
10、把15综合考虑选定12撬棍根4综合考虑选定13钢筋扳子套3综合考虑选定14手锯把10综合考虑选定15克丝钳把158寸16棕绳米1006分检验合格17工具袋个15检验合格18爬梯副519力矩扳手把1检验合格施工机械、机具进行检修，保证运转良好；做好易损、易坏件的备品工作；机械、机具有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。3.4 材料和设备3.4.1根据施工要求，准备以上各项工器具，保证检验合格。3.4.2 在施工区域内设置1处三级配电箱及相应的照明灯具和电源电缆，以备晚上施工照明使用。3.4.3准备好施工所用钢筋、模板，钢筋必须检验合格，并有出厂质量证明书。商品混凝
11、土供应厂家的资质及策划，要求。3.4.4准备好施工人员施工时所必须使用的劳保用品，如安全带、安全帽、绝缘鞋等。3.5安全器具序号安全器具名称数量规格备注1安全帽30顶符合安全使用要求2安全警示牌20块符合安全使用要求3安全带30条符合安全使用要求4绝缘手套30副符合安全使用要求5绝缘鞋30双符合安全使用要求6防护镜10副符合安全使用要求7平网453x6m符合安全使用要求8立网1501.2x6m符合安全使用要求9水平绳220m符合安全使用要求3.6其他3.6.1合理规划施工场地及临时物料存放区，保持整洁。做到工完、料尽、场地清。3.6.2现场使用工器具、测量用具必须经有关部门检验合格，并贴上合格标识方可使用。3.6.3现场人员时刻注意成品保护。4 作业程序、方法和内容4.1施工方案本工程施工时钢筋采用钢筋场集中加工，现场绑扎成形的方案，钢筋运输采用拖拉机挂长板车运输；施工脚手架采用满堂架，立杆下铺设脚手板，用以提高脚手架的稳定性；柱模板加固采用脚手管作为模板围檩材
