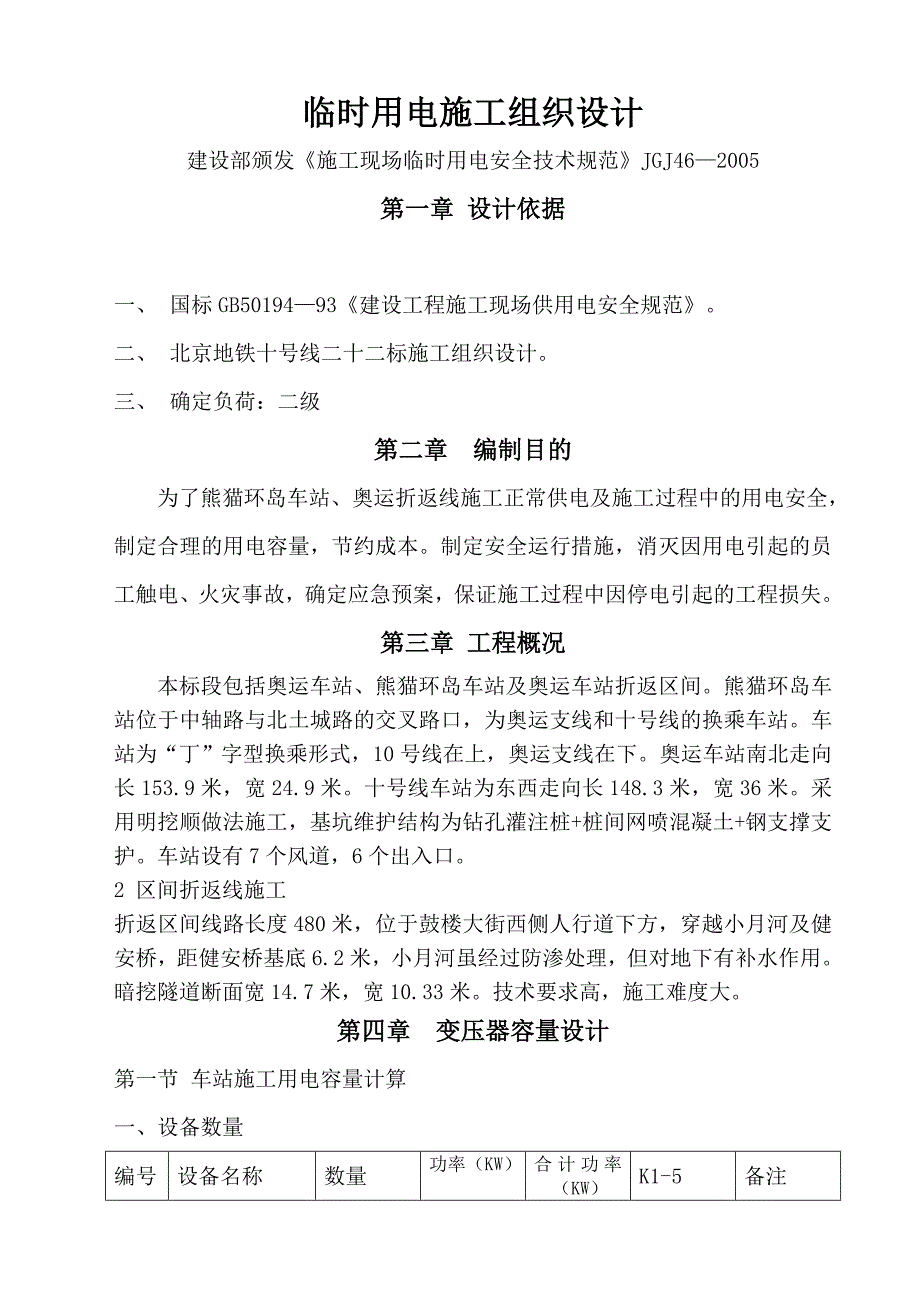

1、临时用电施工组织设计建设部颁发施工现场临时用电安全技术规范JGJ462005第一章 设计依据一、 国标GB5019493建设工程施工现场供用电安全规范。二、 北京地铁十号线二十二标施工组织设计。三、 确定负荷：二级第二章 编制目的 为了熊猫环岛车站、奥运折返线施工正常供电及施工过程中的用电安全，制定合理的用电容量，节约成本。制定安全运行措施，消灭因用电引起的员工触电、火灾事故，确定应急预案，保证施工过程中因停电引起的工程损失。第三章 工程概况本标段包括奥运车站、熊猫环岛车站及奥运车站折返区间。熊猫环岛车站位于中轴路与北土城路的交叉路口，为奥运支线和十号线的换乘车站。车站为“丁”字型换乘形式，1

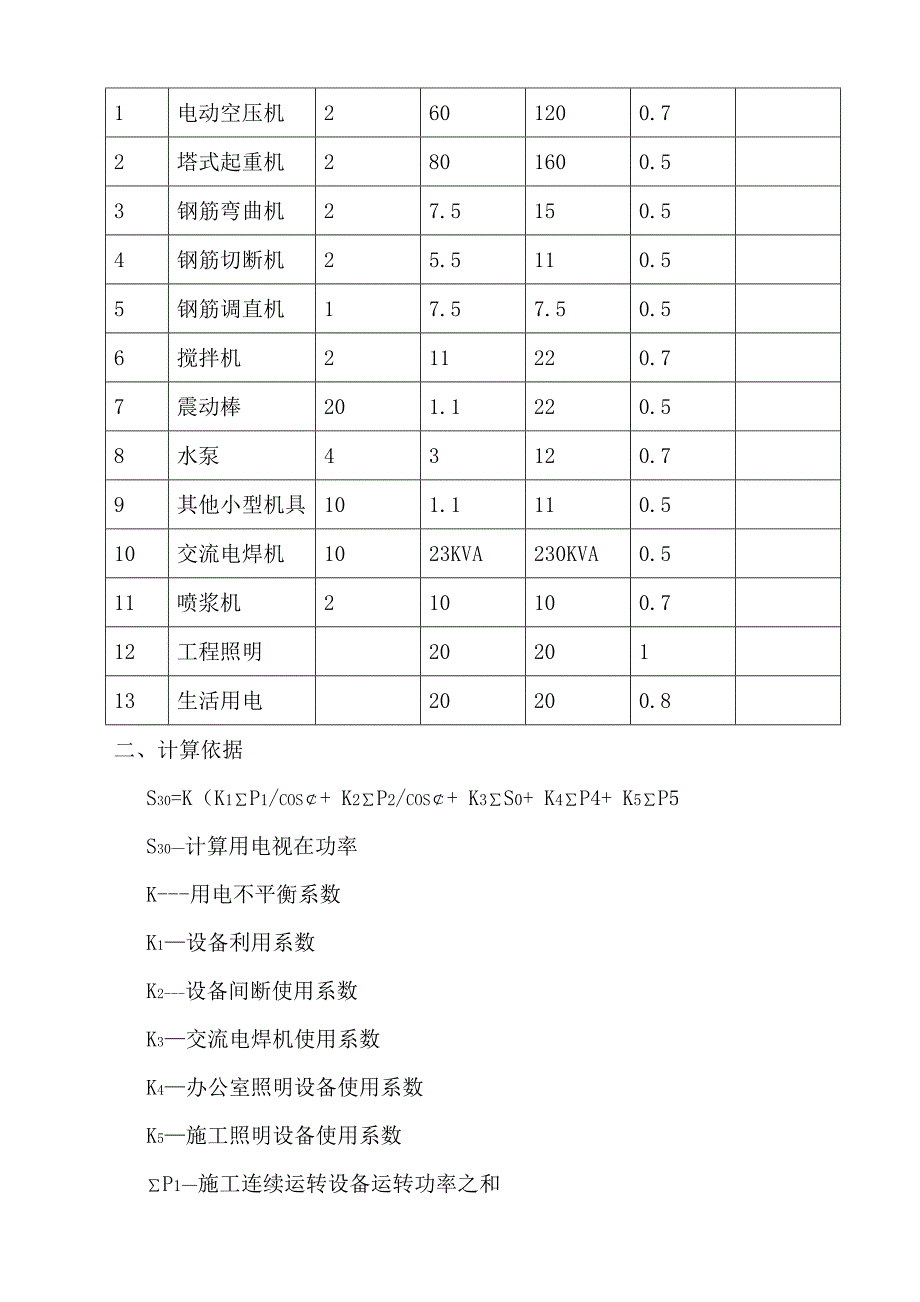

2、0号线在上，奥运支线在下。奥运车站南北走向长153.9米，宽24.9米。十号线车站为东西走向长148.3米，宽36米。采用明挖顺做法施工，基坑维护结构为钻孔灌注桩+桩间网喷混凝土+钢支撑支护。车站设有7个风道，6个出入口。2 区间折返线施工折返区间线路长度480米，位于鼓楼大街西侧人行道下方，穿越小月河及健安桥，距健安桥基底6.2米，小月河虽经过防渗处理，但对地下有补水作用。暗挖隧道断面宽14.7米，宽10.33米。技术要求高，施工难度大。第四章 变压器容量设计第一节 车站施工用电容量计算一、设备数量编号设备名称数量功率（KW）合计功率（KW）K1-5备注1电动空压机2601200.72塔式起
3、重机2801600.53钢筋弯曲机27.5150.54钢筋切断机25.5110.55钢筋调直机17.57.50.56搅拌机211220.77震动棒201.1220.58水泵43120.79其他小型机具101.1110.510交流电焊机1023KVA230KVA0.511喷浆机210100.712工程照明2020113生活用电20200.8二、计算依据S30=K（K1P1/COS+ K2P2/COS+ K3S0+ K4P4+ K5P5S30计算用电视在功率K-用电不平衡系数K1设备利用系数K2-设备间断使用系数K3交流电焊机使用系数K4办公室照明设备使用系数K5施工照明设备使用系数P1施工连续运
4、转设备运转功率之和P2施工间断运转设备运转功率之和S-交流电焊机容量P3工程照明（室外）P4-生活用电COS-0.9（厢变采用电容补偿达到0.9）S30=1.1（0.73140.9+0.52260.9+0.5230+0.820+120） =573.1KVA 经计算，明挖车站施工设备容量为573.1KVA，其中考虑设备连续运转系数取0.7，间断运转设备系数取0.5，为确保车站施工和降水用电需要，选定一台630KVA厢式变压器供电，可满足车站工期需要。第二节 竖井动力布置一、设备数量编号设备名称数量功率（KW）合计功率（KW）K1-5备注1电动空压机160600.72电动空压机11201200.7
5、3梁式提升机220400.54钢筋弯曲机17.57.50.55钢筋调直机1330.56钢筋切断机15.55.50.57隧道通风机235700.78压浆机211220.79管棚机215300.510拌合机130300.711喷浆机25.5110.512水泵25.5110.713交流电焊机623KVA1380.514隧道施工照明1515115施工现场照明1515116生活用电20200.817区间降水1001000.718其他小型机具101.1110.519混凝土输送泵175750.720平板震动器83240.421插入式震动器101.1110.5二、计算依据S30=K（K1P1/COS+ K2P
6、2/COS+ K3S0+ K4P4+ K5P5S30计算用电视在在功率K-用电不平衡系数K1设备利用系数K2-设备间断使用系数K3交流电焊机使用系数K4办公室照明设备使用系数K5施工照明设备使用系数P1施工连续运转设备运转功率之和P2施工间断运转设备运转功率之和S-交流电焊机容量P3工程照明（室外）P4-生活用电COS-0.9（厢变采用电容补偿达到0.9）S30=1.1（0.74130.9+0.51190.9+0.5138+0.820+1225） =546.7KVA 经计算暗挖区间设备用电量为546.7KVA，计算中考虑二次衬砌在全部施工完成后进行，用电可以错开，为确保区间开挖和降水用电需要，
7、选用一台500KVA厢式变压器。第三节、配电导线截面积计算选择一、车站采用630KVA厢式变压器四路馈出，接至四个一级箱，在从一级电源箱引至各分配箱，即二级箱，又二级箱分配至三级用电设备控制箱，实现三级控制、两级保护，用电设备作到“一机、一箱、一闸、一漏”的供电要求。总线路全部采用塑料铠装电力电缆，沿地敷设，实行“五线三相制”供电，确保供电安全。1、由厢变至AL11A箱1.1、控制设备数量如下塔式起重机1台80KW搅拌机1台11KW水泵2台6KW 喷射机1台10KW震捣器10台11KW其他小型机具4台4.4KW交流电焊机2台46KVACOS=0.5P=80+11+6+10+11+4.4+23=
8、145.4设备同时利用系数取0.6I=（PK）（1.732VCOS）=（145.410000.6）（1.7323800.9）=147A1.2、选择导线截面积，以知用电电流147安培，经检（电工手册）VV22-1-350+225电缆安全载流量为为150A可以满足用电需要。因线路为超过100米，不作降压计算。1.3、由厢变至AL1-2A与AL1-1A相同，1.4、由厢变至AL1-3A1.4.1控制设备如下1电动空压机2120KW2钢筋弯曲机215KW3钢筋切断机211KW4钢筋调直机17.5KW5交流电焊机669KW6其他小型机具55.5KW7施工现场用电20KWP=120+15+11+7.5+6
9、9+5.5+20=248设备利用系数K 取0.6I=（PK）（1.732VCOS）=（24810000.6）（1.7323800.9）=251A1.4.2、选择导线截面积，以知使用电流251安培，查（电工手册）VV22-1-3120+250 安全载流量为253安培。满足需要，因线路为超过100米，不作降压计算。注：由一级箱至二级箱三级箱导线截面积选择按上述办法计算，导线选择标准标注在电气平面图中，配电柜各箱开关的选择均在电气平面图和系统图中标注。二、区间暗挖施工导线截面积计算采用500KVA厢变三路馈出，接至三个电源箱（一级箱）。分别控制竖井动力一回路，暗挖区间一回路，区间降水一回路，。再由电
10、源箱引至二级分配箱后接三级控制箱，实行三级用电控制，两极保护。作到“一机、一箱、一闸、一漏”的供电要求。总线路全部采用塑料铠装电力电缆，沿地敷设，实行“五线三相制”供电，洞内潮湿部分采用36V低压照明，有水部分采用12V低压照明，保证用电安全。2.1、由厢变至AL1-1A箱2.1.1本箱控制设备如下1电动空压机2台180KW2提升机2台40KW3拌合机1台30KW4钢筋弯曲机1台7.5KW5钢筋调直机1台3KW6交流电焊机4台46KW7钢筋切断机1台5.5KW8其他小型机具5KW9施工场地及办公20KW2.1.2负荷计算P=180+40+30+7.5+5.5+3+46+5+20=337KW设备
11、利用系数K 取0.6I=（PK）（1.732VCOS）=（33710000.6）（1.7323800.9）=341A2.1.3选择导线截面积，以知使用电流341安培，查（电工手册）VV22-1-3240+2120 安全载流量为340安培。满足需要，因线路为超过100米，不作降压计算。2.2、由厢变至AL1-2A箱2.2.1本箱控制设备如下1通风机270KW2压浆机222 KW3管棚机211KW4喷浆机211KW5水泵211KW6交流电焊机223KW7其他小型机具5KW8隧道照明15KWP=70+22+11+11+11+23+5+15=168KW设备利用系数K 取0.62.3.2电流计算I=（P
12、K）（1.732VCOS）=（16810000.6）（1.7323800.9）=170A2.1.3选择导线截面积，以知使用电流170安培，查（电工手册）VV22-1-370+235 安全载流量为172安培。满足需要，因线路为超过100米，不作降压计算。2.3、由厢变至AL1-3A箱 2.3.1、 降水动力总功率100KW，P=100KW设备利用系数K 取0.62.3.2、电流计算I=（PK）（1.732VCOS）=（10010000.6）（1.7323800.9）=101A2.3.3选择导线截面积，以知使用电流170安培，查（电工手册）VV22-1-350+225 安全载流量为131安培。满足需要，因线路未超过100米，不作降压计算。注：由一级箱至二级箱三级箱导线截面积选择按上述办法计算，导线选择标准标注在电气平面图中，配电柜各箱开关的选择均在电气平面图和系统图中标注。第五章 临时用电安全操作人员及停电应急措施第一节 电工操作人员 郭翔东 李本川 崔永川附：电工安全操作证第二节 停电应急预案1、对提前通知的停电预案准备200KW发电机一台，竖井350KW发电机一台，对提前通知的停电，提前15分钟做好发电准备，值班电工做好换电准备工作，由工地领工提前通知
