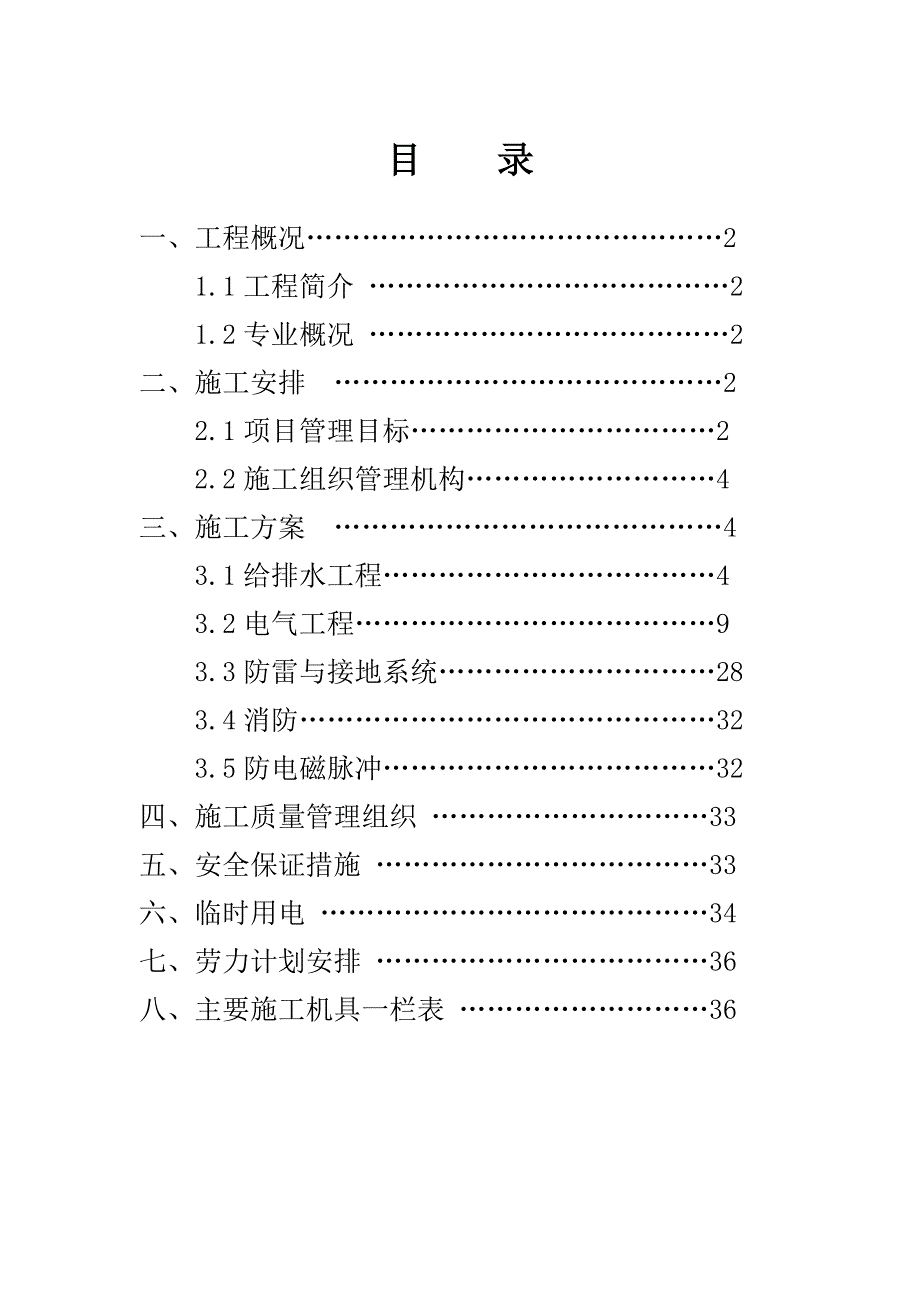

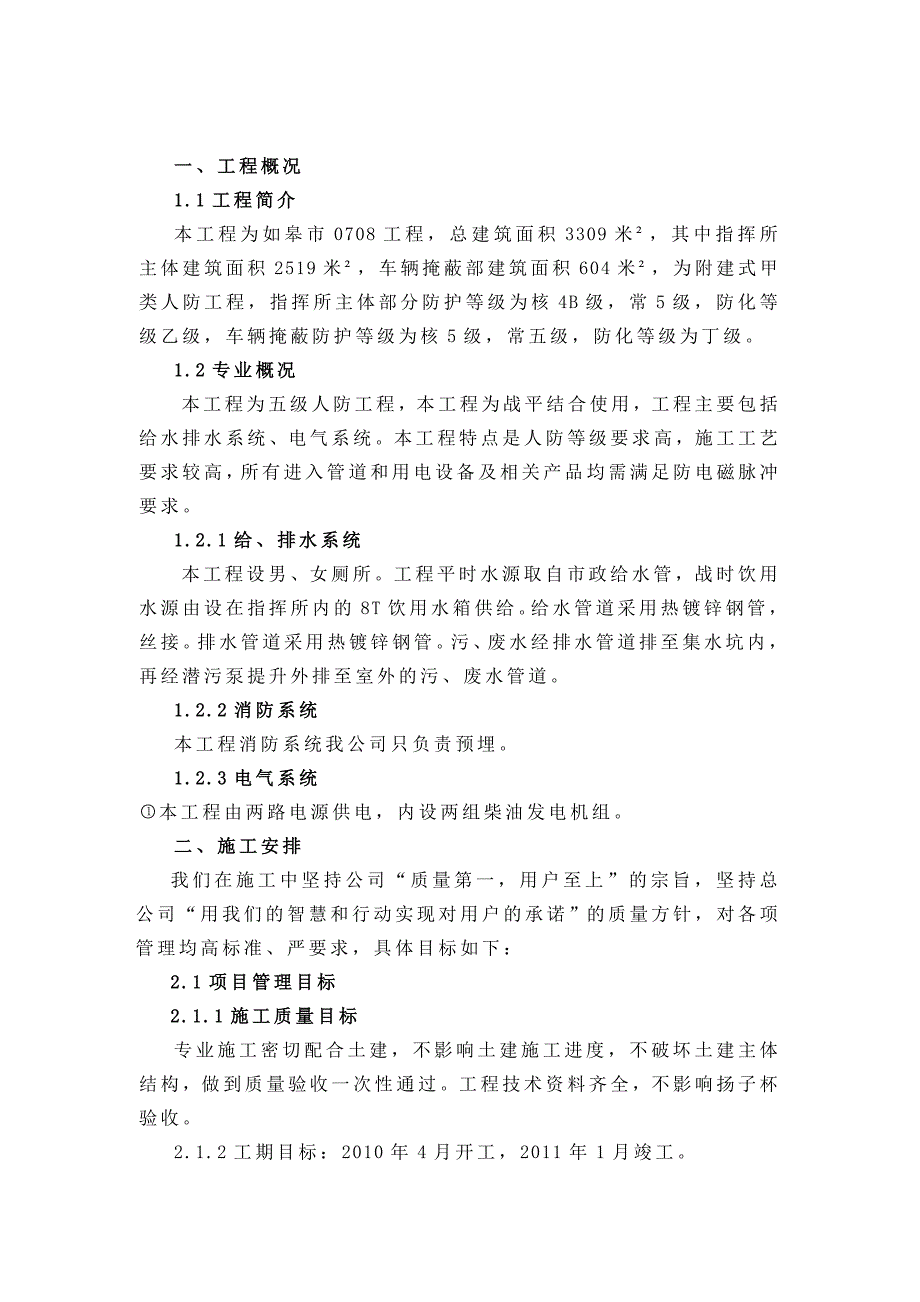

1、目 录一、工程概况21.1工程简介 21.2专业概况 2二、施工安排 22.1项目管理目标22.2施工组织管理机构4三、施工方案 43.1给排水工程43.2电气工程93.3防雷与接地系统283.4消防323.5防电磁脉冲32四、施工质量管理组织 33五、安全保证措施 33六、临时用电 34七、劳力计划安排 36八、主要施工机具一栏表 36一、工程概况1.1工程简介本工程为如皋市0708工程，总建筑面积3309米，其中指挥所主体建筑面积2519米，车辆掩蔽部建筑面积604米，为附建式甲类人防工程，指挥所主体部分防护等级为核4B级，常5级，防化等级乙级，车辆掩蔽防护等级为核5级，常五级，防化等级为
2、丁级。1.2专业概况本工程为五级人防工程，本工程为战平结合使用，工程主要包括给水排水系统、电气系统。本工程特点是人防等级要求高，施工工艺要求较高，所有进入管道和用电设备及相关产品均需满足防电磁脉冲要求。1.2.1给、排水系统本工程设男、女厕所。工程平时水源取自市政给水管，战时饮用水源由设在指挥所内的8T饮用水箱供给。给水管道采用热镀锌钢管，丝接。排水管道采用热镀锌钢管。污、废水经排水管道排至集水坑内，再经潜污泵提升外排至室外的污、废水管道。1.2.2消防系统本工程消防系统我公司只负责预埋。1.2.3电气系统本工程由两路电源供电，内设两组柴油发电机组。二、施工安排我们在施工中坚持公司“质量第一，

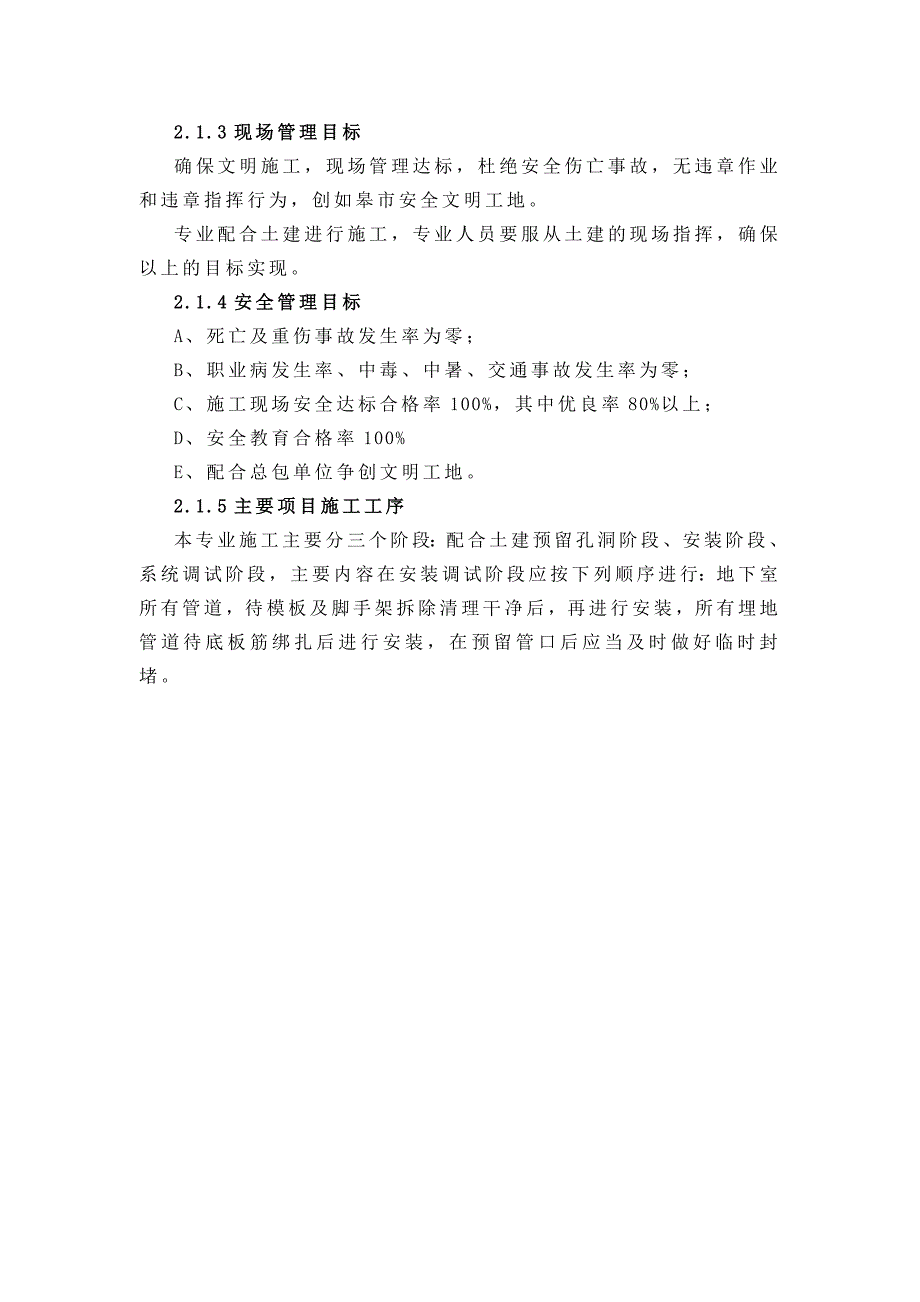

3、用户至上”的宗旨，坚持总公司“用我们的智慧和行动实现对用户的承诺”的质量方针，对各项管理均高标准、严要求，具体目标如下：2.1项目管理目标2.1.1施工质量目标专业施工密切配合土建，不影响土建施工进度，不破坏土建主体结构，做到质量验收一次性通过。工程技术资料齐全，不影响扬子杯验收。2.1.2工期目标：2010年4月开工，2011年1月竣工。2.1.3现场管理目标确保文明施工，现场管理达标，杜绝安全伤亡事故，无违章作业和违章指挥行为，创如皋市安全文明工地。专业配合土建进行施工，专业人员要服从土建的现场指挥，确保以上的目标实现。2.1.4安全管理目标A、死亡及重伤事故发生率为零；B、职业病发生率、
4、中毒、中暑、交通事故发生率为零；C、施工现场安全达标合格率100%，其中优良率80%以上；D、安全教育合格率100%E、配合总包单位争创文明工地。2.1.5主要项目施工工序本专业施工主要分三个阶段：配合土建预留孔洞阶段、安装阶段、系统调试阶段，主要内容在安装调试阶段应按下列顺序进行：地下室所有管道，待模板及脚手架拆除清理干净后，再进行安装，所有埋地管道待底板筋绑扎后进行安装，在预留管口后应当及时做好临时封堵。 2.2施工组织管理机构三、施工方案3.1给排水工程3.1.1套管预埋本工程为人防工程，给、排水管道在穿越墙体时设置密闭套管，密闭套管的管径比设计管道的管径大两号。密闭式刚性防水套管作法见
5、（07FS02图集）；预留洞施工应符合规范（502422002）。管道预留洞应密切配合土建施工进度，预留洞的大小、标高、位置应严格按照设计图纸施工。严禁大面积剃凿混凝土。3.1.2给水系统安装本工程给水系统主管采用热镀锌钢管，丝接；施工程序：施工准备材料检查验收测量下料管件组对支架制安管道焊连接试压冲洗管道验收及保温设备碰头系统调试1）热镀锌钢管安装A安装流程 B操作要点工序具体做法示意图安装准备A.施工图纸及其它技术文件齐全，图纸技术交底是否满足施工要求。B.管道布置空间与建筑物及其它专业管道是否有交叉和矛盾。C.与设备、阀件相连接的口径、方位、坐标、标高是否相符。D.检查土建施工是否已完成
6、管沟的开凿及墙体砌筑抹灰，预留槽洞、套管位置是否正确。管材切割应使用手锯或电锯垂直切割，禁止用高速砂轮切割机或气体火焰等方法切割。在管材切割过程中注意不能损伤和过分向内积挤压PPR内衬层，应避免在切断时温度过高而破坏内衬层。加工管螺纹使用套丝机或手工管子铰板加工螺纹，螺纹规格应符合55度圆柱管螺纹标准。连 接连接时应注意旋入牙数及标准紧固扭距。安 装安装外露丝头及划痕应补刷防锈漆、银粉漆。C管道安装注意事项管道在埋入墙里之前内外要清理、除锈；密闭阀门、滤毒器、自动排气活门等人防设备材料必须在人防办审核通过的供应商处购买,安装时应逐一进行检验，合格后方可安装；人防区域的给水管道需在密闭门内侧加防
7、爆波阀门，阀门要设在便于操作的位置，要有明显的启闭标志；防爆波阀门的抗力不小于1Mpa；压力排出管在水泵出口设置的止回阀要逐一试压，在穿越外墙或顶板的内侧设置的阀门不小于1Mpa，阀门要有明显标志。D给水管道支吊架安装支吊架安装支、吊架的安装应平整牢固，与管道接触紧密。管道与设备连接处，应设置独立支、吊架。系统管道机房内总、干管的支、吊架，应采用承重防晃管架；与设备连接的管道管架下方需要采用橡胶垫减震措施。水泵房内管道的支吊架机房内连接管道的支撑应安全稳定，吊架均使用防晃支架。3）管道试压A向管道系统注水以清洁水为介质，将管道系统最高处用水点的阀门打开，待管道系统内的空气全部排净见水后，再将阀
8、门关闭。B向管道系统加压管道系统注满水后，启动加压泵使系统内水压逐渐升高至试验压力，停泵观察，当各部位无破裂、无渗漏时，再将压力降至工作压力进行严密性试验。4）管道的冲洗A在系统试压合格后，交付使用前进行冲洗试验，冲洗应以有压生活用水进行冲洗，直至水中不带泥沙、铁屑等夹质，且出口处水的颜色、透明度与入口处水的颜色基本一致时方为合格。B管道冲洗水压应不大于系统供水工作压力。C清洗前应将管路上阻碍污物通过的部件拆下，同时对管道支架、吊架进行检查，必要时应采取加固措施。对冲洗后可能存留脏物、杂物的管道段，应进行清理。清洗合格后再装上拆下的部件。5）管道的消毒A生活饮用水系统在试压和冲洗合格后、交付使
9、用前必须进行消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。B管道的消毒应用每升水中含20-30mg的游离氯的水灌满进行消毒，含氯水在其中留置24小时以上，消毒后再用饮用水冲洗，并经卫生检疫部门取样检验合格后方可使用。常用的消毒剂为漂白粉。C管道试压、冲洗完毕后，由泄水装置有组织地进行放水。31.3排水管道安装本工程中排水管道主要有污水排水及压力排水管道。地下室排水管道均采用镀锌管，焊接。施工程序：施工准备材料检验测量下料支架制安柔性抗震连接安装就位试水卫生洁具安装通水试验1）一般规定A所有排水管及管件规格品种应符合设计要求，管道的壁薄厚均匀，内外光滑清洁，无浮砂、包砂、粘砂，更不
10、允许有砂眼、裂纹、飞刺和疙瘩，防爆地漏及地漏的水封高度必须大于等于50mm。 B在连接2个及2个以上大便器或3个以上卫生器具的污水横管应设置清扫口。2）排水管道支吊架的安装A排水管道上的支吊架应固定在承重结构上。水平管道支、吊架类型及安装间距及安装做法符合GN50242-2002施工验收规范的要求：B 垂直管道的支、吊架垂直管道的支架分为吊架和型钢支架两种。3）卫生洁具的安装A工艺流程卫生洁具安装的基本工艺流程 B卫生器具安装的一般要求：首先，按图纸要求的平面坐标，找准地面线，按器具的尺寸在地面、墙面栽好膨胀螺栓（并在螺栓上涂上密封胶，以免破坏防水），卫生器具的支托架必须牢固、平整，与器具结合
11、必须严密；所有器具安装前必须将排水口覆盖物等管堵摘掉，将承口内清理干净方可安装；卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳；卫生器具的给水配件应完好无损伤，接口严密，启闭部分灵活；卫生器具安装质量要求严格按施工验收规范的规定；大便器排水口与排水管之间的缝隙均匀，缝间填满油灰，确保不渗漏。安装时，用比量法定位，即将便器底盘上抹满油灰，下水口抹油灰，插入下水管口，压实抹去底盘挤出油灰即可；小便器采用挂墙式小便器，下排水。可脱卸存水弯易于清扫。安装前后检查给、排水预留管口是否在一条垂线上，间距是否一致。符合要求后按照管口找出中心线，将下水管周围清理干净，将小便器稳装找平、找
12、正、固定；卫生洁具的安装尺寸可按具体规格选用。4）管道试验A排水系统管道通球试验排水管应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100。B排水系统无压管道灌水试验生活污水管、废水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15min水面下降后，再灌满观察15min，液面不下降，管道及接口无渗漏为合格。3.2电气工程3.2.1工程概况本工程指挥通信报警设备，电站配套的附属设备，应急照明，消防设备，三种通风方式装置系统，电动防护密闭门，电动密闭阀，设备自动化监控系统为一级负荷；风机水泵，指挥通信区的空调，正常照明，洗消用的电加热电淋浴
13、器，食品加工用电设备，电开水器为二级负荷，其余为三级负荷。指挥所低压配电系统为单母线分段，正常工作时两端母线同时工作，各带一半负荷，中间设母联开关，当一路市电电源故障时由另一路市电电源继续给一级及重要的二级负荷供电；当两路市电电源同时故障时，柴油发电机组在15S内自启动，保障重要设备的正常工作。电力系统与发电机组之间设ATS自动切换装置。一，二级和消防负荷采用双电源负荷测自动切换供电。应急照明中疏散照明及配电电站照明由集中供电式应急电源（EPS）供电，应急供电时间不小于90分钟。本工程内设置柴油电站，设两台自启动柴油发电机组，两台发电机组同时运行，设自动并车运行控制柜，当一台机组故障时，由另一
14、台机组供所有一级负荷及二级负荷用电，设置防止与市电并联的机械电气互锁装置。3.2.2电气预留预埋1）工艺流程根据电气专业预留预埋的特点，制定出预留预埋的施工流程图：施工准备钢管套丝现场定位预留预埋施工跨接线施工接线盒清理交接验收 2）操作方法A施工前的准备施工人员在进入现场前必须进行严格的安全、质量、技术教育，通过培训,让进入现场的每一个施工人员都要树立起良好的质量、安全意识。熟悉图纸上相关标准、规范，对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况，分班、分组,把强电、弱电和防雷接地分班组来进行施工,有效的提高施工的质量和效率,做到灵活、机制的组织形式，来满足施工需要。B材料准备切断采用砂轮片切割机对钢管进行切断，操作时用力要均匀平稳，不能用力过猛，以免过载或砂轮崩裂,造成不必要的危险。管子切断后，断口处应与轴线垂直，管口应锉平、刮光，使管口整齐光滑，当出现马蹄口后，应重新进行切断处理。套丝 利用套丝机对电线管进行套丝，外露部分要满足规范规定要求。C预留预埋施工管与盒（箱）连接
