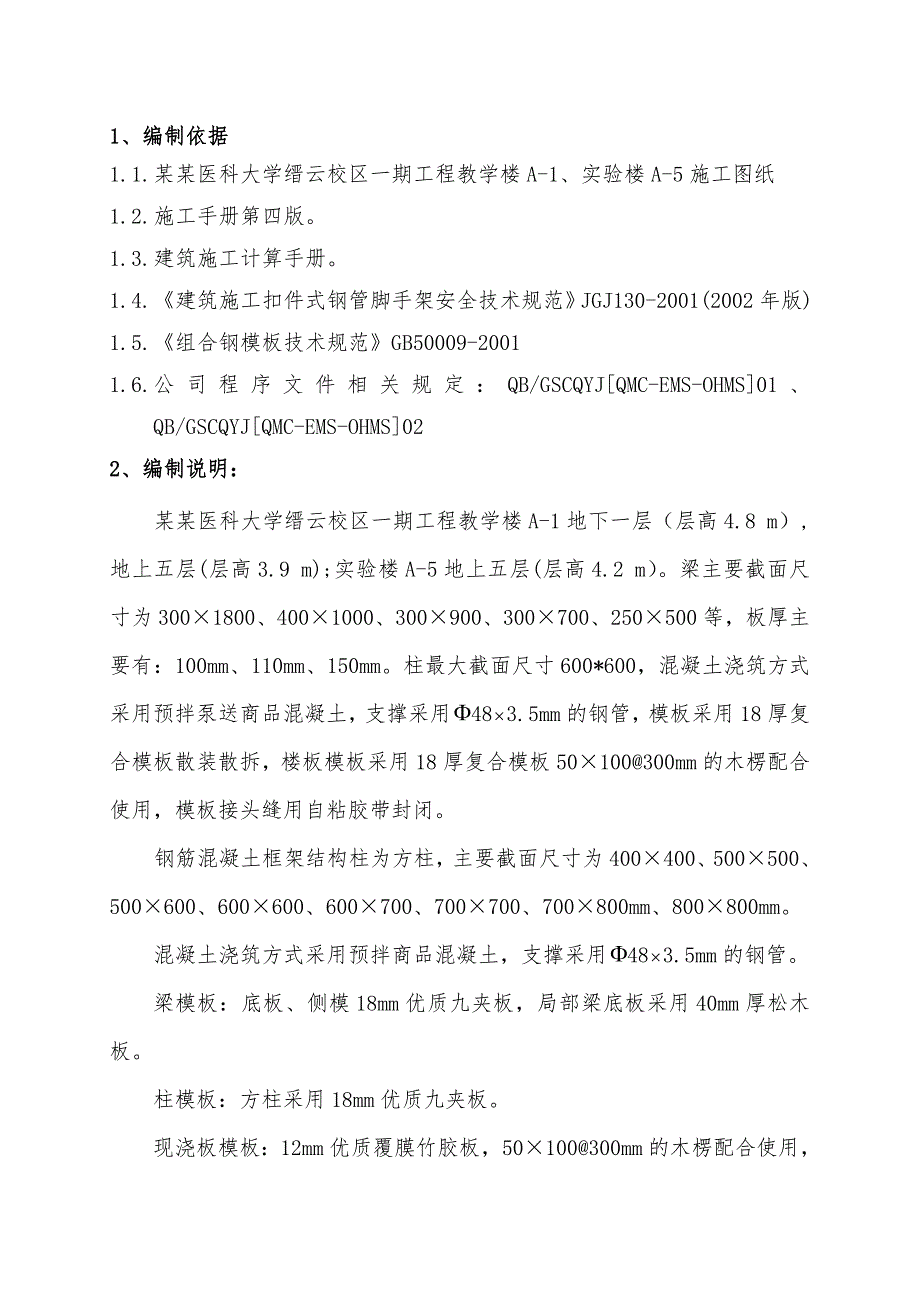

1、1、编制依据1.1. 某某医科大学缙云校区一期工程教学楼A-1、实验楼A-5施工图纸1.2. 施工手册第四版。1.3. 建筑施工计算手册。1.4. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001(2002年版)1.5. 组合钢模板技术规范GB50009-20011.6. 公司程序文件相关规定：QB/GSCQYJQMC-EMS-OHMS01、QB/GSCQYJQMC-EMS-OHMS022、编制说明：某某医科大学缙云校区一期工程教学楼A-1地下一层（层高4.8 m）,地上五层(层高3.9 m);实验楼A-5地上五层(层高4.2 m）。梁主要截面尺寸为3001800、4001000、3
2、00900、300700、250500等，板厚主要有：100mm、110mm、150mm。柱最大截面尺寸600*600，混凝土浇筑方式采用预拌泵送商品混凝土，支撑采用483.5mm的钢管，模板采用18厚复合模板散装散拆，楼板模板采用18厚复合模板50100300mm的木楞配合使用，模板接头缝用自粘胶带封闭。钢筋混凝土框架结构柱为方柱，主要截面尺寸为400400、500500、500600、600600、600700、700700、700800mm、800800mm。混凝土浇筑方式采用预拌商品混凝土，支撑采用483.5mm的钢管。 梁模板：底板、侧模18mm优质九夹板，局部梁底板采用40mm厚松

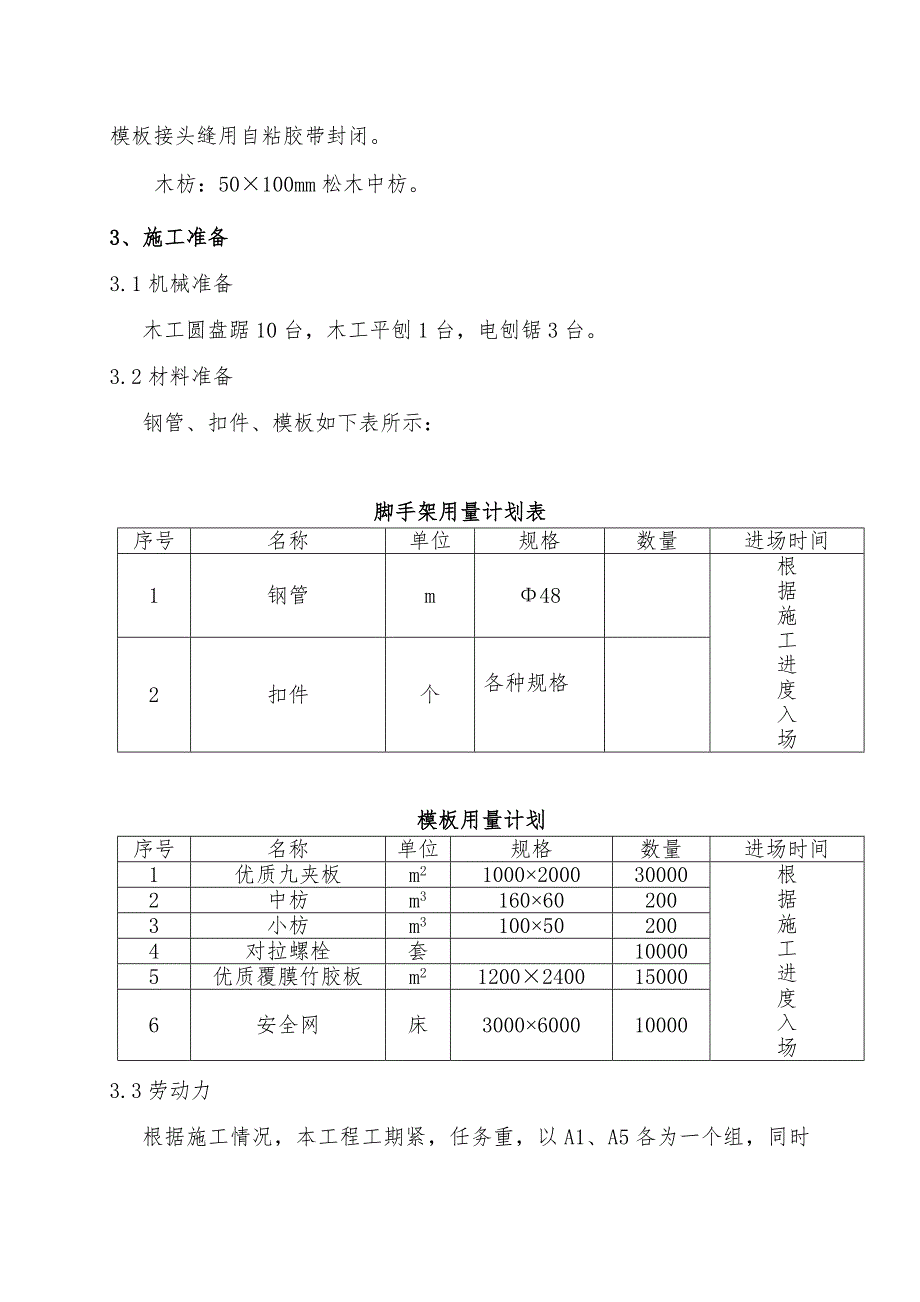

3、木板。柱模板：方柱采用18mm优质九夹板。现浇板模板：12mm优质覆膜竹胶板，50100300mm的木楞配合使用，模板接头缝用自粘胶带封闭。木枋：50100mm松木中枋。3、施工准备3.1机械准备 木工圆盘踞10台，木工平刨1台，电刨锯3台。3.2材料准备 钢管、扣件、模板如下表所示：脚手架用量计划表序号名称单位规格数量进场时间1钢管m48根据施工进度入场2扣件个各种规格模板用量计划序号名称单位规格数量进场时间1优质九夹板m21000200030000根据施工进度入场2中枋m3160602003小枋m3100502004对拉螺栓套100005优质覆膜竹胶板m212002400150006安全网

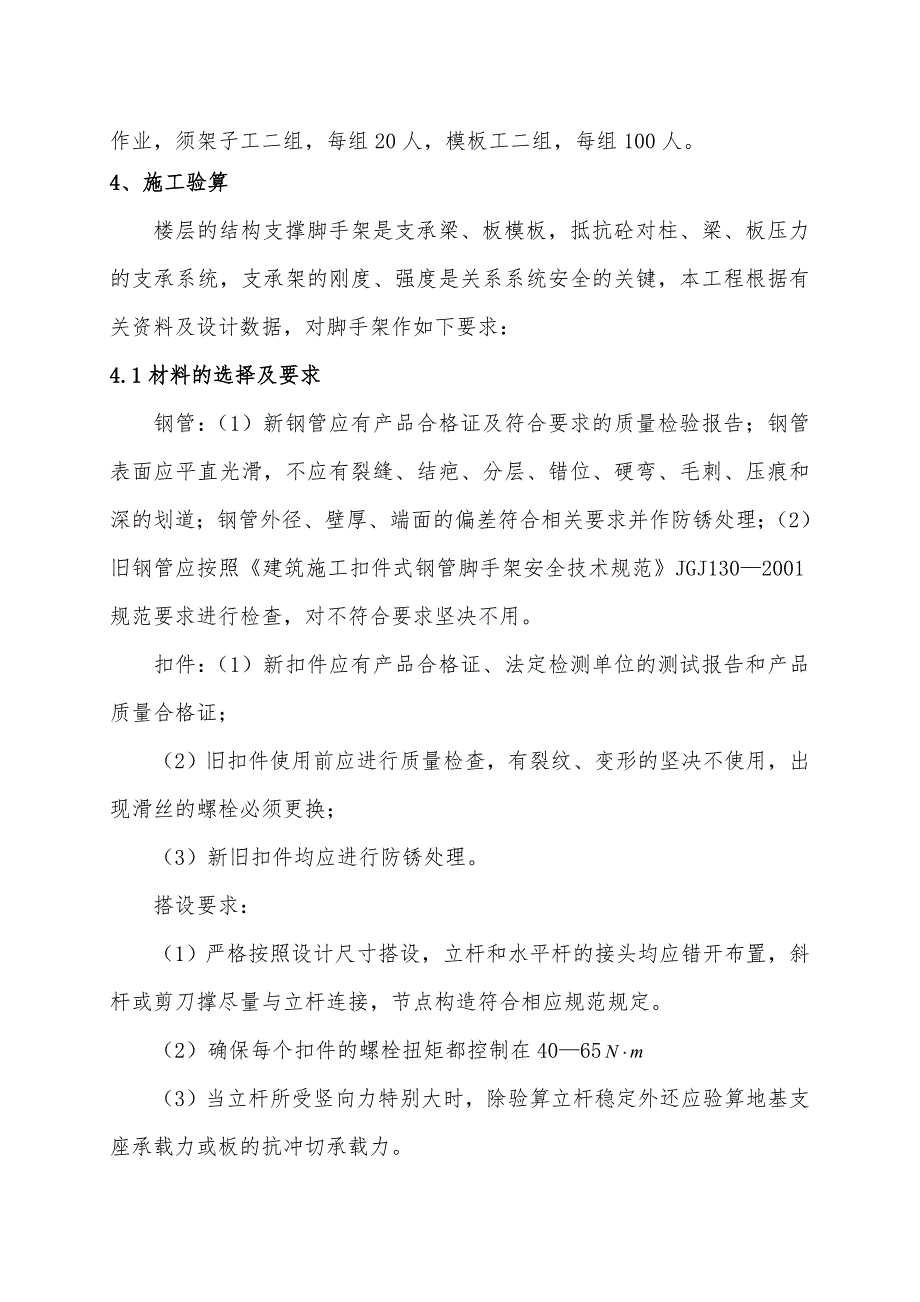

4、床30006000100003.3劳动力 根据施工情况，本工程工期紧，任务重，以A1、A5各为一个组，同时作业，须架子工二组，每组20人，模板工二组，每组100人。4、施工验算楼层的结构支撑脚手架是支承梁、板模板，抵抗砼对柱、梁、板压力的支承系统，支承架的刚度、强度是关系系统安全的关键，本工程根据有关资料及设计数据，对脚手架作如下要求：4.1材料的选择及要求钢管：（1）新钢管应有产品合格证及符合要求的质量检验报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面的偏差符合相关要求并作防锈处理；（2）旧钢管应按照建筑施工扣件式钢管脚手架安全技术规
5、范JGJ1302001规范要求进行检查，对不符合要求坚决不用。扣件：（1）新扣件应有产品合格证、法定检测单位的测试报告和产品质量合格证；（2）旧扣件使用前应进行质量检查，有裂纹、变形的坚决不使用，出现滑丝的螺栓必须更换；（3）新旧扣件均应进行防锈处理。搭设要求：（1）严格按照设计尺寸搭设，立杆和水平杆的接头均应错开布置，斜杆或剪刀撑尽量与立杆连接，节点构造符合相应规范规定。（2）确保每个扣件的螺栓扭矩都控制在4065（3）当立杆所受竖向力特别大时，除验算立杆稳定外还应验算地基支座承载力或板的抗冲切承载力。4.2、施工使用过程中的管理（1）梁板模板支撑系统的方案设计至关重要，必须建立在较为精确的
6、计算基础上，绝不能仅靠经验进行施工。（2）严格控制实际施工荷载不超过设计荷载，在荷载设计时应考虑出现的最大荷载，并提出控制要求，在施工中设专人对施工荷载进行监控。（3）在施工使用过程中派专人进行检查维护，坚持信息化施工管理，将可能出现的不利情况从技术管理上得到控制，确保施工安全。4.3、满堂脚手架搭设顺序：放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆第二步纵向水平杆第二步横向水平杆4.4、荷载分析及计算参数的概述A、层高均为4.200m高（局部层高4.80m）：木模板及支架自重标准值0.75，木模板及支架自重标准值1.10(按组合钢模板考虑)。B、钢筋自重标准值（按每砼含量计算
7、），梁柱1.5；板1.1。C、砼自重标准值24.0。D、振捣砼对水平模板产生的荷载标准值2.0；对垂直模板产生的荷载标准值4.0。E、施工人员及设备荷载标准值计算模板及直接支承模板的小楞时，对均布荷载2.5，另应以集中荷载2.5再进行进行验算，比较两者所得的弯矩值，取其中较大值采用；计算直接支承小楞结构构件时，均布活荷载1.5计算支架立柱及其它支承结构构件时，均布活荷载1.0钢管采用483.5，其截面特性：A=489mm，I=12.19，截面模量w=5.08，回转半径i=1.58，以上系数详查建筑施工手册第四版第17章模板工程和建筑施工扣件式钢管脚手架安全技术规范JGJ1302001规范。4.
8、5、模板及支撑系统计算（按最不利受力计算）4.5.1、框架主梁的模板及支撑系统复核设计计算：A、对较大截面3001800mm梁进行计算。（1）、荷载计算梁的支撑立杆间距顺梁方向为500mm垂直于梁方向为500mm，搭设见图所示。整个板满堂脚手架支撑系统的立杆间距：800mm500mm。a.模板及支架自重标准值：(0.80+0.5+1.682)0.51.1=2.56kNb.新浇砼自重标准值：(0.80+0.5) 0.120.5+0.301.680.524=7.92kNc.钢筋自重标准值：(0.80+0.5) 0.120.51.1+0.301.680.51.5=0.46kNd.振捣荷载标准值：(0
9、.80+0.5)0.52=1.3kN(2)、扣件抗滑计算 一根立杆所承受的荷载为： （2.56+7.92+0.46）1.2+1.31.42=7.47kN 一个扣件的抗滑承载力设计值RC=8.00kN7.47kN，因此考虑一个扣件作为抗滑扣满足要求。(3)、立杆稳定计算 一根立杆所承受的最大荷载为：N=7.47kN NfA （f=215N/ mm2） lo=h+2a=1500+280=1660mm = lo/i=1660/15.8105 查表得：=0.551，A=489mm2。0.551489205=55.2kN7.47kN，满足要求。（4）、梁模计算A.荷载计算(梁支撑系统搭设见图)：a.模板
10、及支架自重标准值：(0.5+1.682)0.51.1=2.125kNb.新浇砼自重标准值：0.301.800.524=7.48kNc.钢筋自重标准值：0.301.80.51.5=0.405kNd.振捣荷载标准值：0.300.52=0.30kNB.小楞计算：a.内力计算：梁荷载传给小楞简图如下。q=（2.125+7.48+0.405）1.2+0.301.40.30=41.44kN/mb.小楞跨中的最大弯矩:M=0.125qc（2L-c）=0.12541.440.30（20.5-0.30=1.08kN.m=M/W=1.08106/5.08103=214N/mm2 205N/mm满足要求！ c.挠度
11、计算：（简化为一个集中力计算）q=（2.125+7.48+0.405）1.2=12.01kN/mw小楞=FL3/（48EI） =12.015003103 （482.0610512.19104） =1.25mmL/250=500/250=2.00mm满足要求。C.梁底模计算：梁底模采用40mm的松木板，木材抗弯强度设计值fm取13N/mm2，木材的弹性模量E=9.5103 N/mm2,木板底板的截面惯性矩I=1/2bh3，w取1/400，挠度系数KW=0.677计算简图如图所示。q=（2.125+7.48+0.405）1.2+0.31.40.52=12.43kN/m 模板所受的最大弯矩：Mmax
12、=0.1qL2=0.112.430.52=0.31kNma.强度计算：截面抵抗矩：Wn=M/fm=0.3110613=23846mm2选用木板截面为30040mm, Wn=1/6bh=1/6300402=80000mm223846mm2满足要求。b.挠度计算：在计算挠度时，梁作用在模板的荷载为线荷载，且在对荷载进行组合时仅组合恒载，受力图见图。q=（2.125+7.48+0.405）1.20.52=12.01kN/mw梁底模=KWqL4/（100EI）=0.67712.015004（1009.51031/12300403）=0.33mml/400=500/400=1.25mm0.33mmw=1
13、.25mm,满足要求。c.累计挠度计算：小楞挠度与梁底模自身挠度之和即为梁的累计挠度，其值w累计挠度= w梁底模+w小楞=1.25+0.33=1.58 mmw=4.0mm，满足要求。D.梁侧模及对拉螺栓计算：a荷载计算：.新浇混凝土对模板侧面的压力计算：混凝土温度T=30，坍落度为180200mm，掺外加剂(泵送剂)，混凝土浇筑速度为1.5m/h，即：1=1.2， 2=1.15，to=200/（15+30）=4.44h。F1=0.22rcto12v1/2=0.22244.441.21.151.51/2=39.6kN/m2；F2=rcH=241.8=43.2kN/m2按规定取较小值，即取39.6
14、kN/m2。.振捣混凝土时对模板侧面产生的压力标准值为4 kN/m2；.模板所受的侧压力如图。b.模板所受的设计荷载（不考虑荷载设计值折减系数0.85）：木材抗弯强度设计值fm取13N/mm2，木材的弹性模量E=9.5103 N/mm2。计算简图如图所示。由于受倾倒荷载的影响，模板所受的最大荷载为:.计算强度的荷载组合：q=(39.61.241.4)0.45=23.9kN/m；.计算挠度的荷载组合：q=39.61.20.45=21.38kN/m。c.模板受力的计算简图见图。d.模板内力计算：.模板所受的最大弯矩：Mmax=0.1qL2=0.123.90.52=0.6kNm.强度计算：设计木模板的厚度18mm，W=10201826=55080mm3=Mmax/W=0.6106/（5.5104）=10.91N/mm2fm =13N/mm2，满足要求。.挠度计算：w=qL4/(150EI)=21.385004（150910322.5105）
