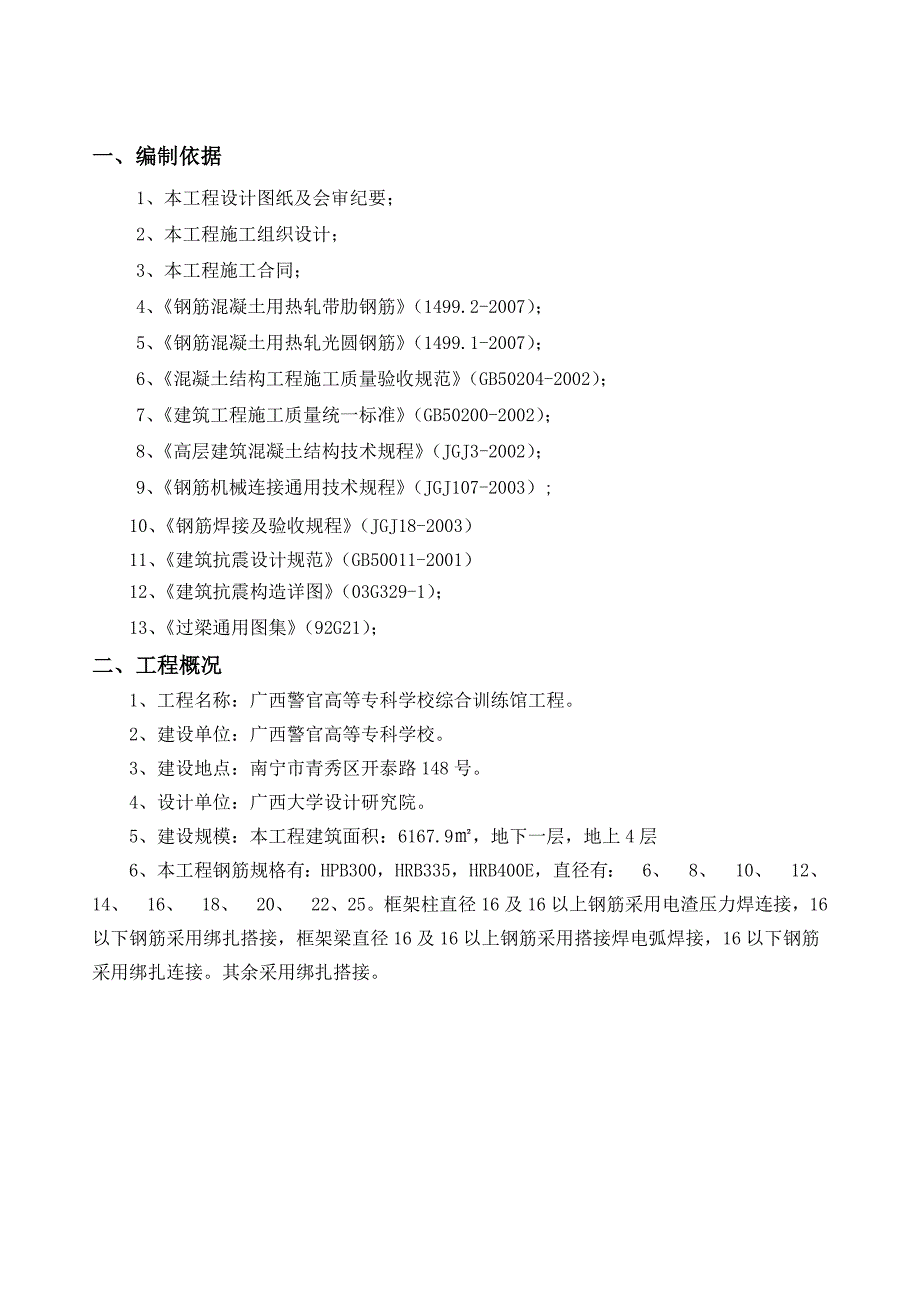

1、一、编制依据1、本工程设计图纸及会审纪要；2、本工程施工组织设计；3、本工程施工合同；4、钢筋混凝土用热轧带肋钢筋（1499.2-2007）；5、钢筋混凝土用热轧光圆钢筋（1499.1-2007）；6、混凝土结构工程施工质量验收规范（GB50204-2002）；7、建筑工程施工质量统一标准（GB50200-2002）；8、高层建筑混凝土结构技术规程（JGJ3-2002）；9、钢筋机械连接通用技术规程（JGJ107-2003）; 10、钢筋焊接及验收规程（JGJ18-2003） 11、建筑抗震设计规范（GB50011-2001） 12、建筑抗震构造详图（03G329-1）； 13、过梁通用图集（

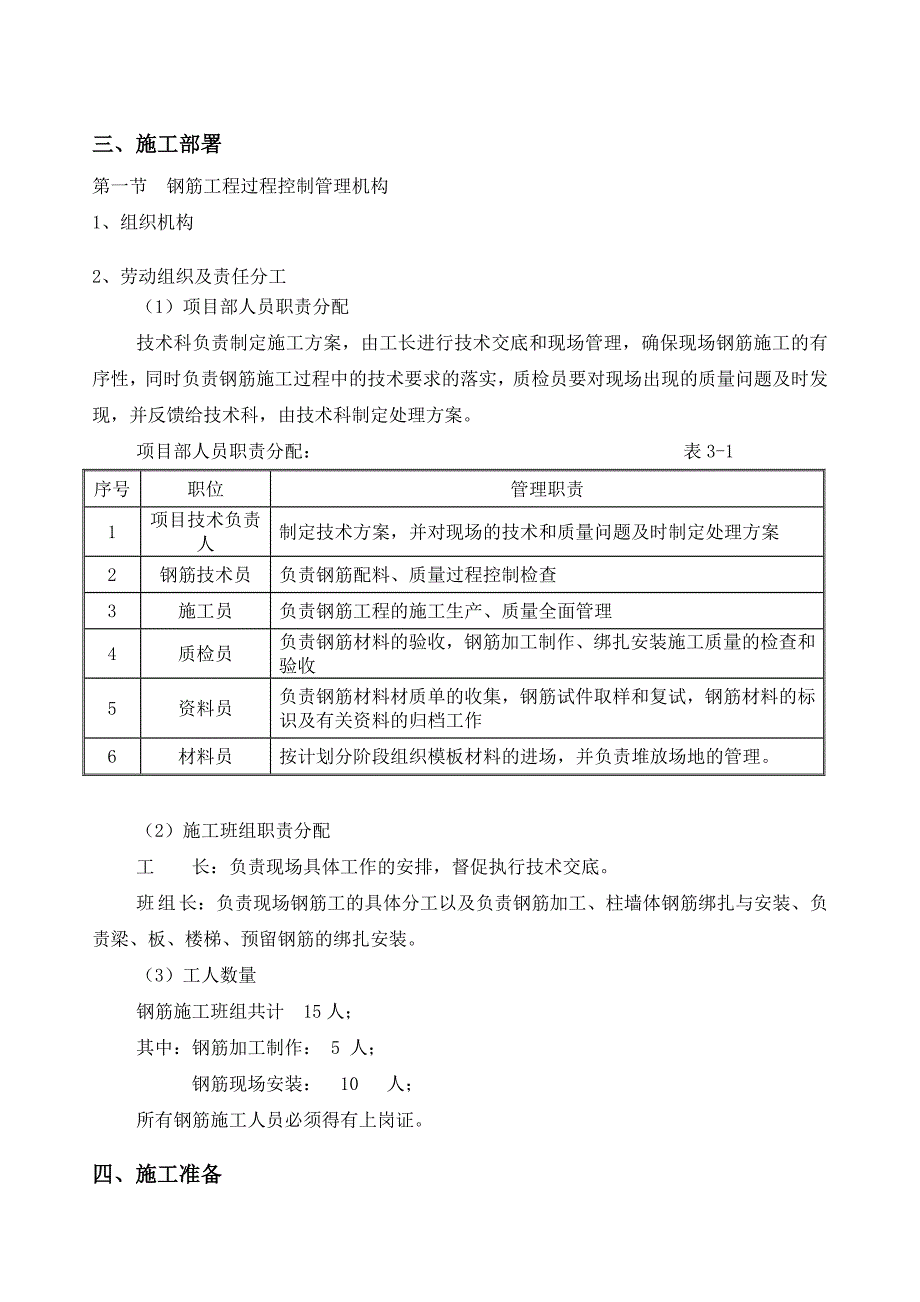

2、92G21）；二、工程概况1、工程名称：广西警官高等专科学校综合训练馆工程。2、建设单位：广西警官高等专科学校。 3、建设地点：南宁市青秀区开泰路148号。 4、设计单位：广西大学设计研究院。 5、建设规模：本工程建筑面积：6167.9，地下一层，地上4层 6、本工程钢筋规格有：HPB300，HRB335，HRB400E，直径有：6、8、10、12、14、16、18、20、22、25。框架柱直径16及16以上钢筋采用电渣压力焊连接，16以下钢筋采用绑扎搭接，框架梁直径16及16以上钢筋采用搭接焊电弧焊接，16以下钢筋采用绑扎连接。其余采用绑扎搭接。三、施工部署第一节 钢筋工程过程控制管理机构1
3、、组织机构2、劳动组织及责任分工（1）项目部人员职责分配技术科负责制定施工方案，由工长进行技术交底和现场管理，确保现场钢筋施工的有序性，同时负责钢筋施工过程中的技术要求的落实，质检员要对现场出现的质量问题及时发现，并反馈给技术科，由技术科制定处理方案。项目部人员职责分配： 表3-1序号职位管理职责1项目技术负责人制定技术方案，并对现场的技术和质量问题及时制定处理方案2钢筋技术员负责钢筋配料、质量过程控制检查3施工员负责钢筋工程的施工生产、质量全面管理4质检员负责钢筋材料的验收，钢筋加工制作、绑扎安装施工质量的检查和验收5资料员负责钢筋材料材质单的收集，钢筋试件取样和复试，钢筋材料的标识及有关资

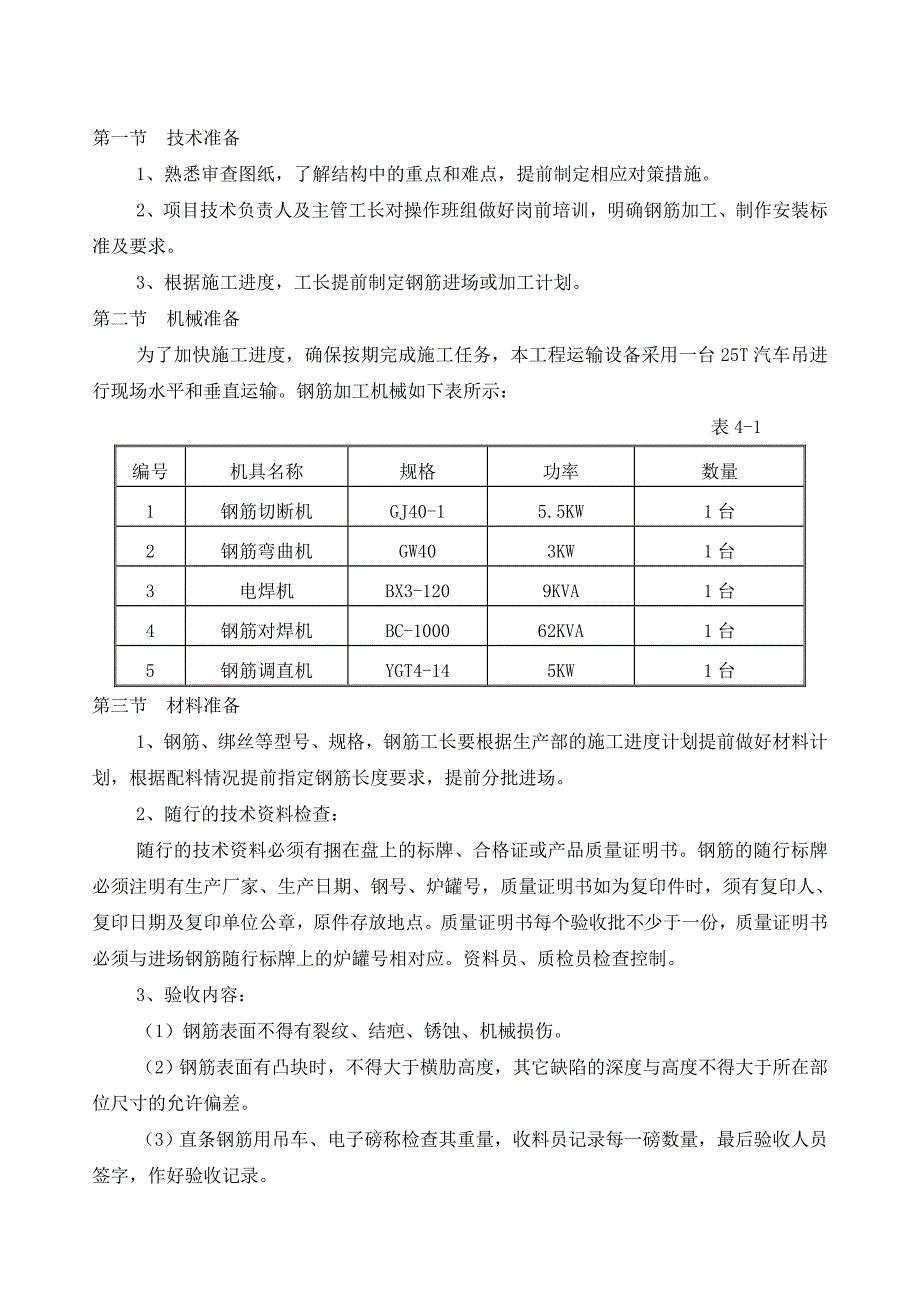

4、料的归档工作6材料员按计划分阶段组织模板材料的进场，并负责堆放场地的管理。（2）施工班组职责分配工 长：负责现场具体工作的安排，督促执行技术交底。班 组 长：负责现场钢筋工的具体分工以及负责钢筋加工、柱墙体钢筋绑扎与安装、负责梁、板、楼梯、预留钢筋的绑扎安装。（3）工人数量钢筋施工班组共计 15人；其中：钢筋加工制作： 5 人； 钢筋现场安装： 10 人；所有钢筋施工人员必须得有上岗证。四、施工准备第一节 技术准备1、熟悉审查图纸，了解结构中的重点和难点，提前制定相应对策措施。2、项目技术负责人及主管工长对操作班组做好岗前培训，明确钢筋加工、制作安装标准及要求。3、根据施工进度，工长提前制定钢
5、筋进场或加工计划。第二节 机械准备为了加快施工进度，确保按期完成施工任务，本工程运输设备采用一台25T汽车吊进行现场水平和垂直运输。钢筋加工机械如下表所示：表4-1编号机具名称规格功率数量1钢筋切断机GJ40-15.5KW1台2钢筋弯曲机GW403KW1台3电焊机BX3-1209KVA1台4钢筋对焊机BC-100062KVA1台5钢筋调直机YGT4-145KW1台第三节 材料准备1、钢筋、绑丝等型号、规格，钢筋工长要根据生产部的施工进度计划提前做好材料计划，根据配料情况提前指定钢筋长度要求，提前分批进场。2、随行的技术资料检查：随行的技术资料必须有捆在盘上的标牌、合格证或产品质量证明书。钢筋的
6、随行标牌必须注明有生产厂家、生产日期、钢号、炉罐号，质量证明书如为复印件时，须有复印人、复印日期及复印单位公章，原件存放地点。质量证明书每个验收批不少于一份，质量证明书必须与进场钢筋随行标牌上的炉罐号相对应。资料员、质检员检查控制。3、验收内容：（1）钢筋表面不得有裂纹、结疤、锈蚀、机械损伤。（2）钢筋表面有凸块时，不得大于横肋高度，其它缺陷的深度与高度不得大于所在部位尺寸的允许偏差。（3）直条钢筋用吊车、电子磅称检查其重量，收料员记录每一磅数量，最后验收人员签字，作好验收记录。（4）带肋钢筋的横肋与钢筋轴线的夹角不得小于45度，横肋的间距L不得大于钢筋公称直径的0.7倍，横肋侧表面与钢筋表面
7、的夹角不得小于45度钢筋相对两面横肋之间的间隙（包括纵肋宽度）总和不得大于钢筋公称周长的20%。（5）盘条筋每盘由一根钢筋组成，每盘由两根组成的钢筋盘数不得超过盘总数的5%，不允许每盘由三根或三根以上钢筋组成，收料员检验掌握。4、进场钢筋的批量与取样、复试：（1）同一牌号、同一炉罐、同一规格、同一交货状态的钢筋，以60t为一批，不足60t的按一批计算，由同一牌号、同一冶炼方法和同一浇注方法的不同炉罐号的钢筋组成混合批，但每批不得超过6个炉罐号，各炉罐的含碳量之差不得超过0.02%，含锰量之差不超过0.15%，每一批钢筋不能确切分清同一炉罐号、同一冶炼方法和同一浇筑方法时，必须逐捆（盘）采取试样
8、进行检验。（2）盘圆钢筋的取样数量及方法：从任意两盘中一端截去500mm后各切取6个试样，其长度为三根拉伸试件长500mm，三根冷弯试件长300mm。（3）螺纹钢筋的取样数量及方法：每种规格从任意一捆螺纹钢筋中任选三根，端头各截去500mm后各切取1个试样，总计为三根拉伸试件长度500mm。（4）试样复试：所有钢筋在检查其外观符合质量要求后必须进行复试。试样的内容包括拉伸率，抗拉强度与屈服强度的实测值的比值必须小于1.25，钢筋屈服强度实测值与钢筋强度标准值的比值不得大于1.3。如有一项试验结果不合格，则另取双倍数量的试样重新做各种试验，如重新试验评定合格，则该批钢筋可用，若仍有一个试样不符合
9、要求，则该批钢筋评定为不合格，必须勒令退场处理。以上由钢筋工长与质检员共同把关控制。5、钢筋的标识：资料员凭随行资料取样复试（其业主或监理见证取样率不得少于30%），同时质检员负责做好标识，分“合格”“不合格”“待检”三种。复试结果合格，质检员立即更换标识，并通知施工员。待检与不合格的钢筋严禁使用，质检员进行过程检查。6、钢筋进场与现场存放：（1）钢筋进场必须根据施工进度计划，合理调配规格、数量，有计划分批进场。（2）所有进场钢筋必须存放在现场平面布置图指定地点，由钢筋工长指挥，直条钢筋砌台高20cm高垫起，间距2m，两端从100cm处垫起，并保证一头齐、一条线、不靠墙，盘条钢筋垛高不得超过两
10、盘。所有钢筋必须分批、分规格存放以便标识。现场备有防雨苫布，下雨时予以覆盖。钢筋工长负责管理控制。7、钢筋的配料、放样由钢筋工长和技术员负责，项目部技术负责人做有针对性的抽查，经审定无误后方可进行下料、加工制作。8、钢筋场地按作业需要划分为：机械下料区和人工机械弯制区，对场地进行全面硬化，结合施工平面图统一做出排水坡沟，钢筋弯制区搭设防护棚。9、钢筋的配料：钢筋的配料，须严格按步骤进行：（1）熟悉明了图纸，对复杂节点先行放样，确定钢筋排布方案。考虑钢筋形状和尺寸在满足设计要求的前提下有利于加工和安装。（2）根据施工图或大样尺寸和构造规范要求，分别计算出钢筋的下料长度和根数。（3）在配料单中，对
11、各构件配筋分别编号，根据编号绘出各种规格钢筋的形状简图，注明各成型部位的尺寸，以毫米为单位，配料单和料牌应严格校核必须准确无误以免造成返工浪费。（4）配料时要考虑水、电专业预留洞所在位置，连梁、楼面梁开洞，洞口加强筋下料尺寸按设计要求配置。五、主要施工方法及措施第一节 钢筋加工1、钢筋加工棚的设置：详见施工现场钢筋加工棚平面布置图。2、加工流程控制钢筋加工成型严格按照钢筋混凝土结构施工质量验收规范（GB50204-2002）和设计要求执行；由钢筋抽料员负责对各构件钢筋抽料放样，编制翻样表，项目技术负责人审核批准后，进行加工制作。钢筋加工包括盘条调直与断料、成型。3、钢筋的调直：10以上（包括1
12、0）的直条螺纹钢筋有弯曲时，必须先将钢筋平放到操作台上，或将钢筋弯折处放在弯曲机卡盘的立柱间，用平头板子将钢筋弯折处板直，调直后钢筋分规格一头齐放置于边上，及时进行下料。调直后钢筋表面必须洁净无锈，钢筋的质量由调直区负责人控制，钢筋工长、质检员检查落实。钢筋工长要验证任务书执行情况，并填好施工日志。4、钢筋的下料（切断）：（1）下料人员必须经过按本方案进行安全、技术、现场文明施工的教育并进行考核，从选料、下料、成型及现场堆放方面严格把关，熟悉安全操作规程，机械操做人员持证上岗，达到文明施工的目的。（2）钢筋下料根据配料单和施工图纸复核其钢筋种类、直径、尺寸、根数是否正确。（3）根据原料长度，将
13、同规格钢筋根据不同长度进行长短搭配，统筹配料，先长后短，减少短头。（4）断料时严禁用短尺量长料，防止在量料过程中产生累计误差，必须在工作台上钉尺寸刻度板控制。（5）螺纹钢无论切料还是弯曲，在机械上操作一律保持通肋向上，用于滚压直螺纹、大模板顶针、定位梯子筋用三根的钢筋断料一律用切割机，切口与钢筋垂直。5、钢筋的弯曲成型（1）钢筋弯曲成型前，必须根据钢筋弯曲加工的规格形状和各部分尺寸，确定弯曲操作步骤，选好弯曲挡轴、卡盘、扳子、等配套工具。（2）对形状复杂的钢筋要用石笔将各弯曲点画出，并在工作台上用钉子钉出长度卡位。（3）成批钢筋弯曲前，各类型的弯曲钢筋都要试弯一根，然后根据配料单检查其钢筋的型
14、号、规格、形状、尺寸是否符合设计及规范要求，经过调整完全符合要求，再成批生产。 （4）单位工程所需要弯曲的钢筋均使用弯曲机弯曲。第二节 钢筋连接一、钢筋直螺纹套筒连接：（1）滚压前的准备：a、套筒必须有质量保证书，操作人必须持证上岗。b、钢筋连接套筒表面不得有裂纹，表面及内螺纹不得有严重锈蚀，要有保护丝帽措施。（2）钢筋连接端头螺纹加工：a、钢筋端部不得有弯曲，出现弯曲时应调直，钢筋下料时不得用电焊、气焊等加热方法切断，钢筋端面宜平直并与钢筋轴线垂直，不得有马蹄形或扭曲。b、钢筋规格应与滚丝器调整一致，螺纹滚压长度应满足设计规定。c、钢筋滚压螺纹加工时，不得使用油性切削液，不得在没有润滑液的情
15、况下加工。d、钢筋丝头加工完毕后，应立即戴上保护帽或拧上连接套筒，防止卸载钢筋时损坏丝头。（3）钢筋丝头：a、钢筋丝头尺寸应满足设计要求，钢筋丝头中径、牙型 角必须符合设计规定。b、有效丝扣数量应为套筒长度的一半加1扣进行套丝。c、钢筋表面不得有严重锈蚀及拉坏，起皮等现象。d、钢筋丝头有效螺纹中径的圆柱度不超过0.20mm。（4）滚压直螺纹钢筋施工：在进行钢筋连接时，应将下层钢筋上端的塑料保护帽拧下来露出丝扣并将丝扣上的水泥浆等污物清理干净，选用钢筋与连接套筒规格一致，并保证连接套筒丝扣干净、完好无损。将带有连接套的钢筋拧紧接头，当听到力矩扳手发出“卡嗒”响声时，即达到接头的拧紧值。连接水平钢筋时，必须先将钢筋托平后用手拧紧。接头的拧紧力矩符合规范要求。连接完的接头，套
