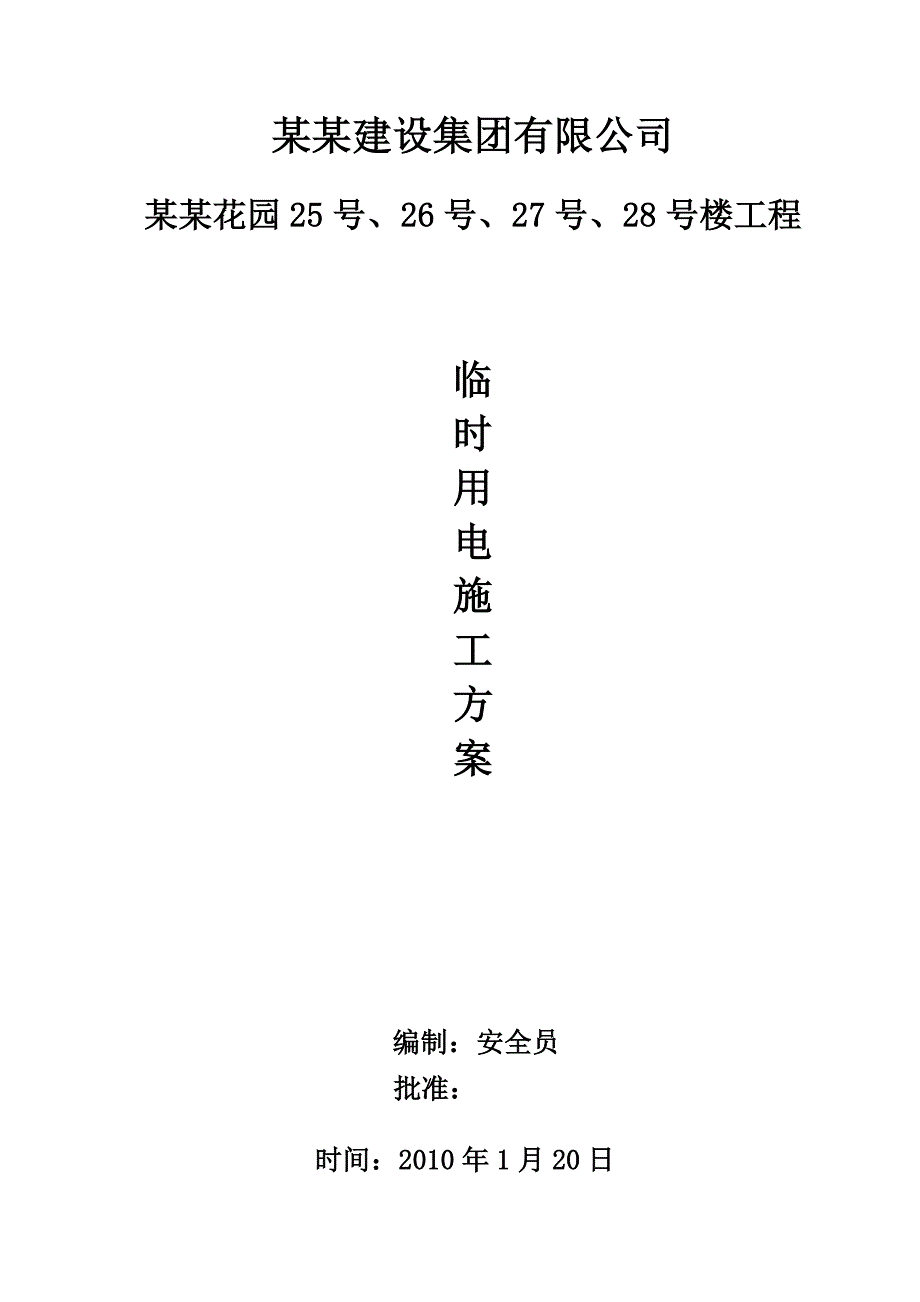

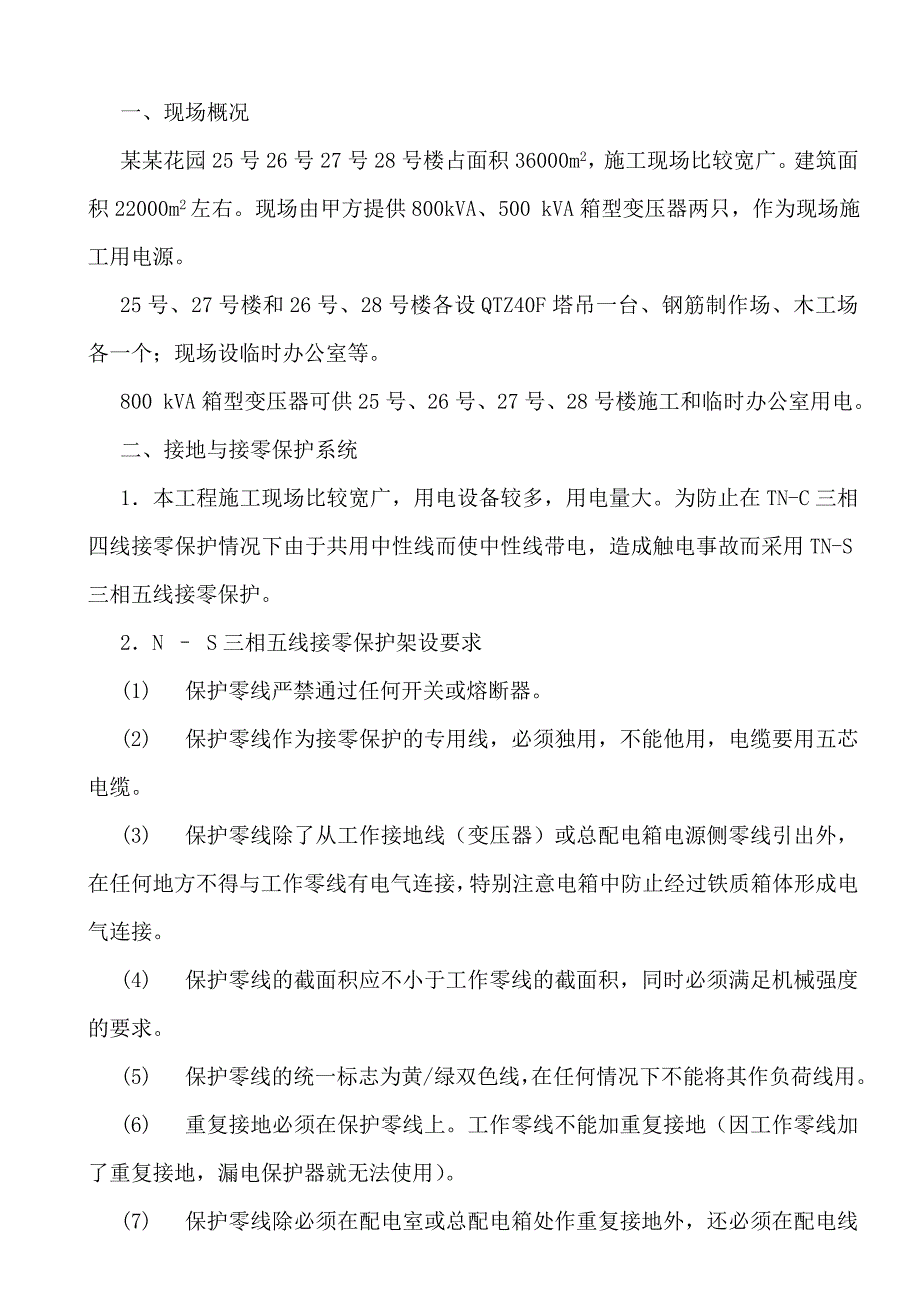

1、某某建设集团有限公司某某花园25号、26号、27号、28号楼工程临时用电施工方案编制：安全员 批准：时间：2010年1月20日一、现场概况某某花园25号26号27号28号楼占面积36000m2，施工现场比较宽广。建筑面积22000m2左右。现场由甲方提供800kVA、500 kVA箱型变压器两只，作为现场施工用电源。25号、27号楼和26号、28号楼各设QTZ40F塔吊一台、钢筋制作场、木工场各一个；现场设临时办公室等。800 kVA箱型变压器可供25号、26号、27号、28号楼施工和临时办公室用电。二、接地与接零保护系统1本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN-C三相四
2、线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2N S三相五线接零保护架设要求(1) 保护零线严禁通过任何开关或熔断器。(2) 保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3) 保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4) 保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5) 保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。(6) 重复接地必须在保护零线上。工作零线不能加重复接地（

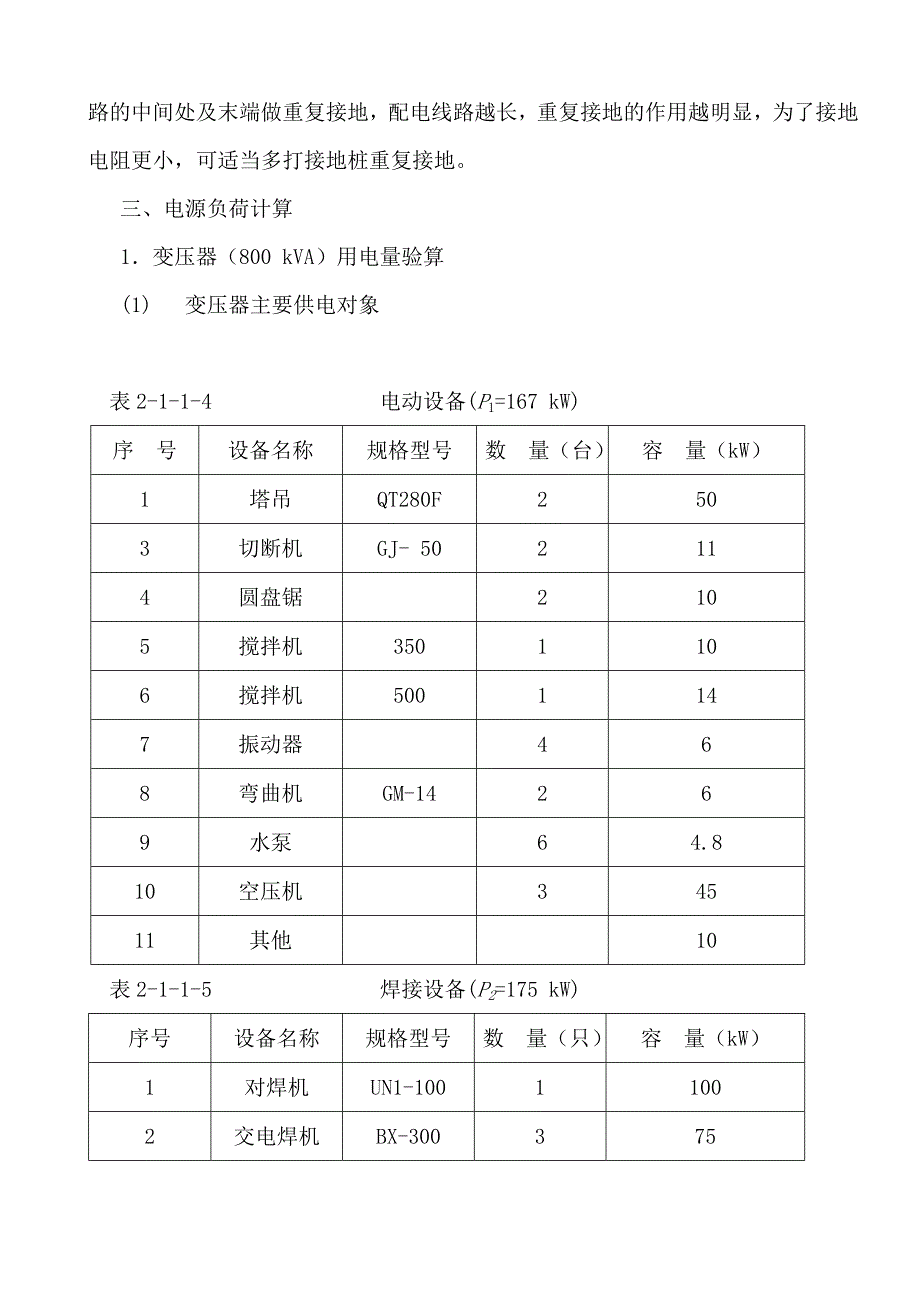

3、因工作零线加了重复接地，漏电保护器就无法使用）。(7) 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算1变压器（800 kVA）用电量验算(1) 变压器主要供电对象表2-1-1-4电动设备(P1=167 kW)序 号设备名称规格型号数 量（台）容 量（kW）1塔吊QT280F2503切断机GJ- 502114圆盘锯2105搅拌机3501106搅拌机5001147振动器468弯曲机GM-14269水泵64.810空压机34511其他10表2-1-1-5焊接设
4、备(P2=175 kW)序号设备名称规格型号数 量（只）容 量（kW）1对焊机UN1-10011002交电焊机BX-300375表2-1-1-6照明(P3=21kW)序号设备名称规格型号数 量（只）容 量（kW）1碘钨灯662其他15(2) 施工用电量计算P计=1.1(K1hP1+K2hP2) =1.1(0.6167+0.8175)=264.22 kW(3) 变压器容量验算P变=1.05P计/cos =1.05264.22/0.75=369.91 kVA 800 kVA故变压器（800 kVA）满足要求。四、 配电室的建造1施工用电为已建配电室引出。2配电室建造的要求(1) 一般不小于9m2,
5、地坪上应铺设绝缘脚垫，配备绝缘用具和用品。(2) 做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。(3) 室门应向外开，有锁，金属门要做接地或接零保护。(4) 配电室的天棚距地面不低于3m。(5) 配电室内设的值班室距电屏（盘）的距离应大于1m，并采取屏障隔离。(6) 配电室建筑物的耐火等级不应低于3级，室内应配置砂箱和绝缘灭火器。灭火机用干粉或CO2等灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。3配电屏（盘）及配电装置四周的安全距离(1) 配电屏（盘）正面操作通道宽度，单列布置不小于1.5m,双列布置不小于2m；后面维护通道宽度不小于0.8m；
6、侧面维护通道宽度不小于1m。(2) 配电装置上端距天棚不小于0.5m。(3) 配电室内的裸线与地面垂直距离小于2.5m时，应采用遮栏隔离。4配电屏的安全技术措施(1) 成列的配电屏（盘）两端，应与重复接地线及保护零线作电气连接。(2) 配电屏上各配电线路，应编号并标明用途。(3) 配电屏应装设短路及过负荷保护装置和漏电保护器。(4) 配电屏或配电线路维修时，应切断电源并悬挂标志牌。(5) 配电屏上分设零线桥与保护零线或地线桥；电器进出线带电体不得外露。(6) 配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。(7) 室内照明应从开关上端引出，防止拉闸灭灯。五、 配电箱与
7、开关箱1本工程临时用电采用TNS 三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2配电箱的材质和安置要求(1) 配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。(2) 固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。(3) 分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(4) 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受
8、外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。(5) 配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。(6) 配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3配电箱开关箱装设的电器要求(1) 常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。(2) 配电箱内的电器，应安装在金属或非木质的绝缘安装板上。(3) 配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。(4) 配电箱、开关箱电源导线的进出
9、为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。(5) 导线的进、出口处，应加强绝缘，并将导线卡固。(6) 配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。(7) 所有配电箱，均应标明其名称、用途，并作出分路标记。(8) 进入开关箱的电源线，严禁用插销连接。4总配电箱的电器配置与接线(1) 本工程用电采用TN S系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器（FQ）。(2) 总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、
10、动作整定值适应。(3) 总配电箱，应装设电压表、总电流表、总电度表及其他仪表。5分配电箱的电器配置与接线。(1) 分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。(2) 分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。6开关箱的电器配置与接线(1) 开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。(2) 每台用电设备，应有各自专用的开关箱，
11、必须实行“一机一闸”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。(3) 开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱必须设置漏电保护器。六、漏电保护器1漏电保护器的作用(1) 当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。(2) 若设备线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障（如未排除故障，则无法合闸送电）。(3) 可以防止因漏电而引起的火灾或损坏设备等事故。2漏电保护的接线方法(1) 漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(2) 开关箱内的漏电
12、保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。(3) 用于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。(4) 在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。(5) 总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护功能。(6) 漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。七、现场照明1照明器使用的环境条件(1) 在正常的空气相对湿度时使
13、用，可选用开启式照明。(2) 在潮湿或特别潮湿的场所，应选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。(3) 含有大量尘埃但无爆炸和火灾危险的场所，选用防尘照明器。(4) 对有爆炸和火灾危险的场所，必须按危险场所的等级选择相适应的照明器。(5) 在振动较大的场所，应选择防震型照明器。(6) 对有酸碱等强腐蚀场所，应采用防腐蚀型照明器。2特殊场合照明器的安全电源电压(1) 有高温、导电灰尘和灯具离地低于2.4m等场所的照明，电源电压不得大于36V。(2) 在潮湿易触电体及带电体场所的照明电源电压不得大于24V。(3) 在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于
14、12V。3行灯使用要求(1) 电源电压不得超过36V。(2) 灯头与手柄应坚固、绝缘良好并耐热耐潮湿。(3) 灯头与灯体结合牢固，灯头上无开关。(4) 灯泡外侧有金属保护网。(5) 金属网、反光罩、悬挂吊钩应固定在灯罩的绝缘部位上。4照明系统中灯具及插座的数量在照明系统中的每一单相回路中，灯具和插座的数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。5工作截面的选择(1) 单相及两相线路中，零线截面与相线截面相同。(2) 在逐相切断的三相照明电路中，零线截面与相线截面相同；若数条线路共用一条零线时，零线截面按最大负荷相的电流选择。6室外照明装置(1) 照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱（板）内，必须装设漏电保护器。(2) 室内灯具距地面不得低于3m,钠、铊、锢等卤化物灯具的安装高度，应在离地面5m以上；灯线应固定在接线柱上，不得靠近灯具表面；灯具内接线必须牢固。(3) 路灯的每个灯具应单独装设熔断器保护，灯头线应作防水弯。(4) 油库、油漆仓库，除通风良好者外，其灯具必须为防爆型，拉线开关应安装在库门外。7室内照明(1) 室内灯具的设置应不低于2.4m。(2) 室内螺口灯头的接线，其相线应接在与中心触头相连的一端，零线接在与螺口相连接的一端；灯头的绝缘外壳不得有破损和
