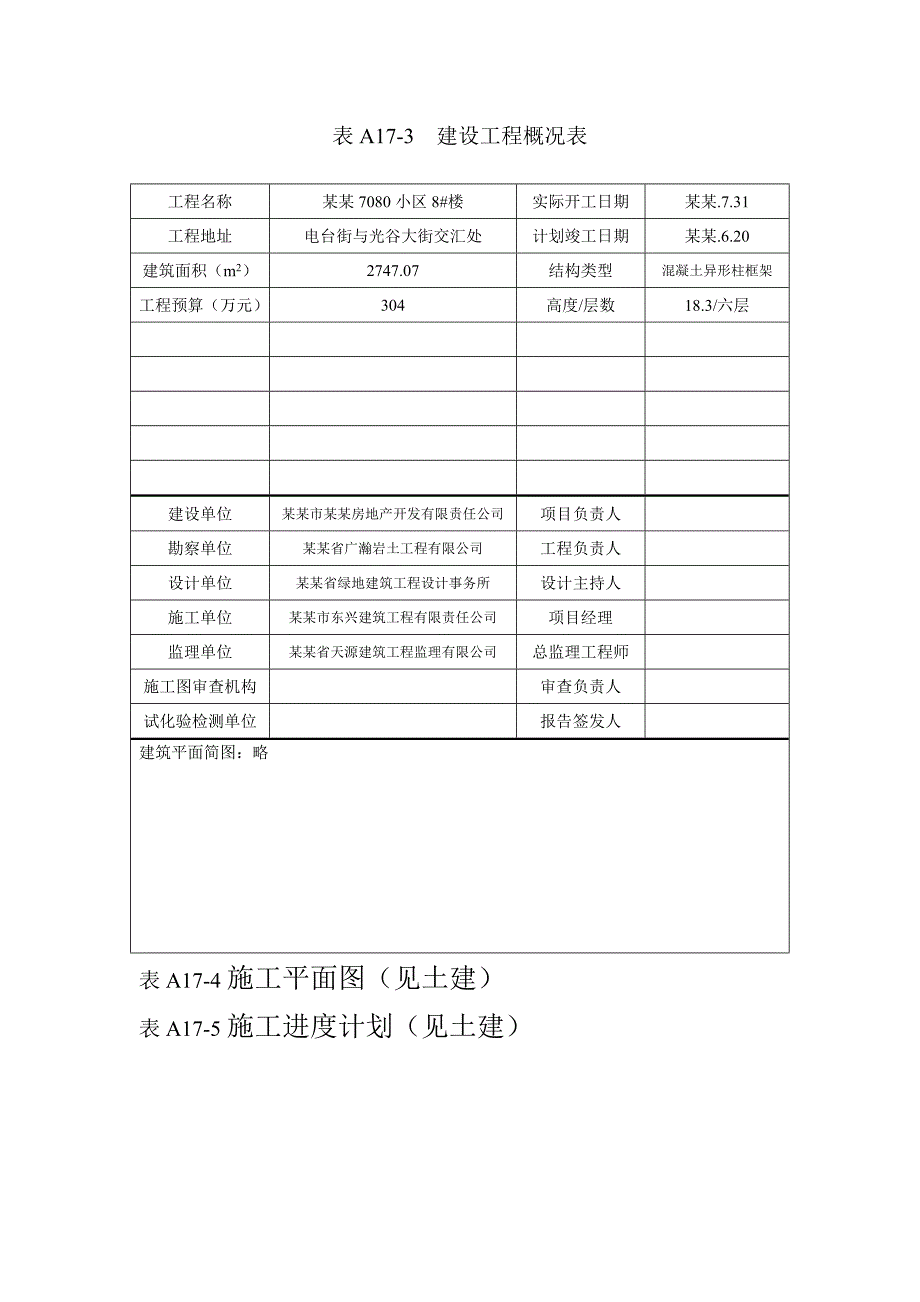

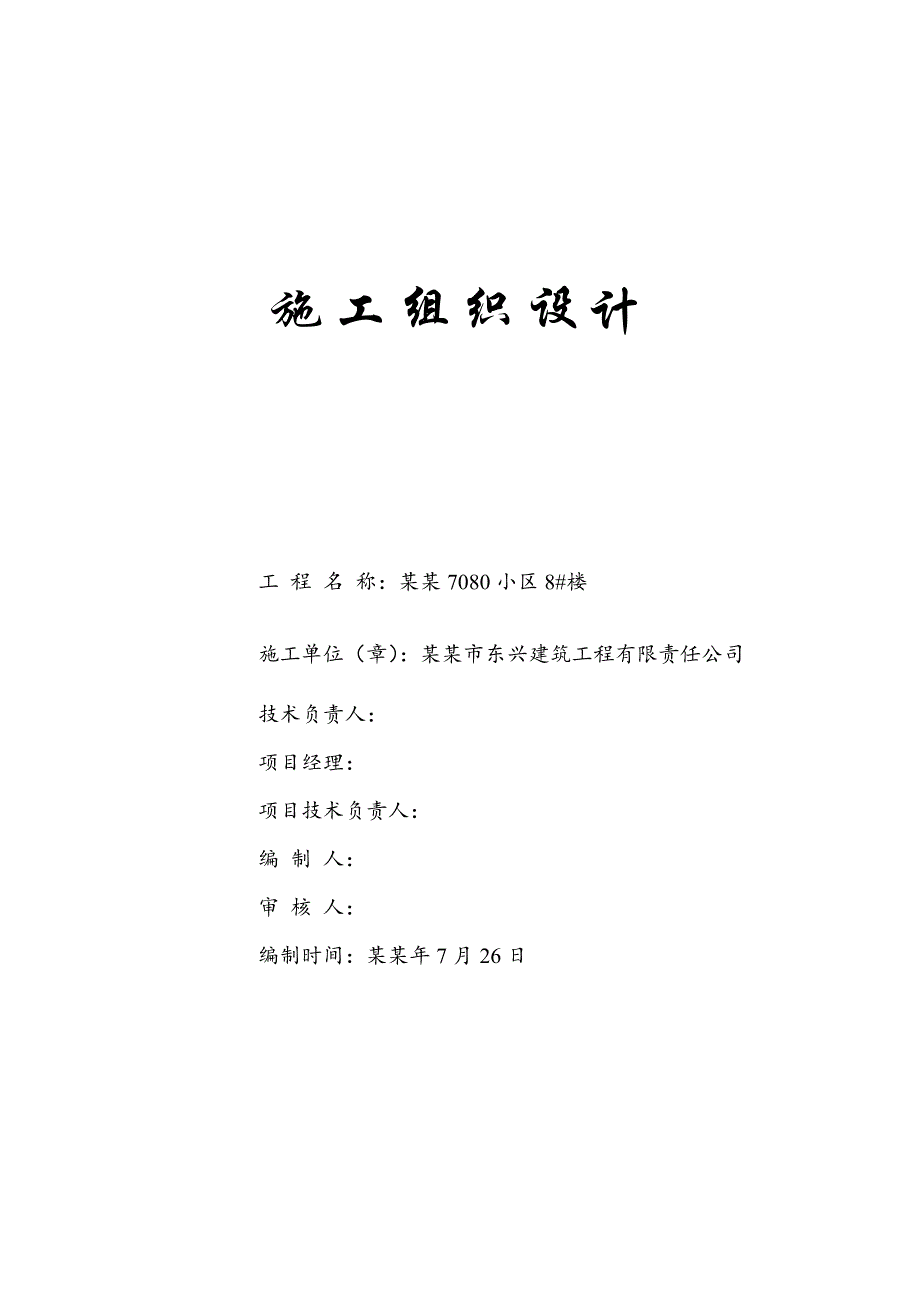

1、施工组织设计工 程 名 称:某某7080小区8#楼施工单位(章):某某市东兴建筑工程有限责任公司技术负责人:项目经理:项目技术负责人:编 制 人:审 核 人:编制时间:某某年7月26日表A17-3 建设工程概况表工程名称某某7080小区8#楼实际开工日期某某.7.31工程地址电台街与光谷大街交汇处计划竣工日期某某.6.20建筑面积(m2)2747.07结构类型混凝土异形柱框架工程预算(万元)304高度/层数18.3/六层建设单位某某市某某房地产开发有限责任公司项目负责人勘察单位某某省广瀚岩土工程有限公司工程负责人设计单位某某省绿地建筑工程设计事务所设计主持人施工单位某某市东兴建筑工程有限责任公

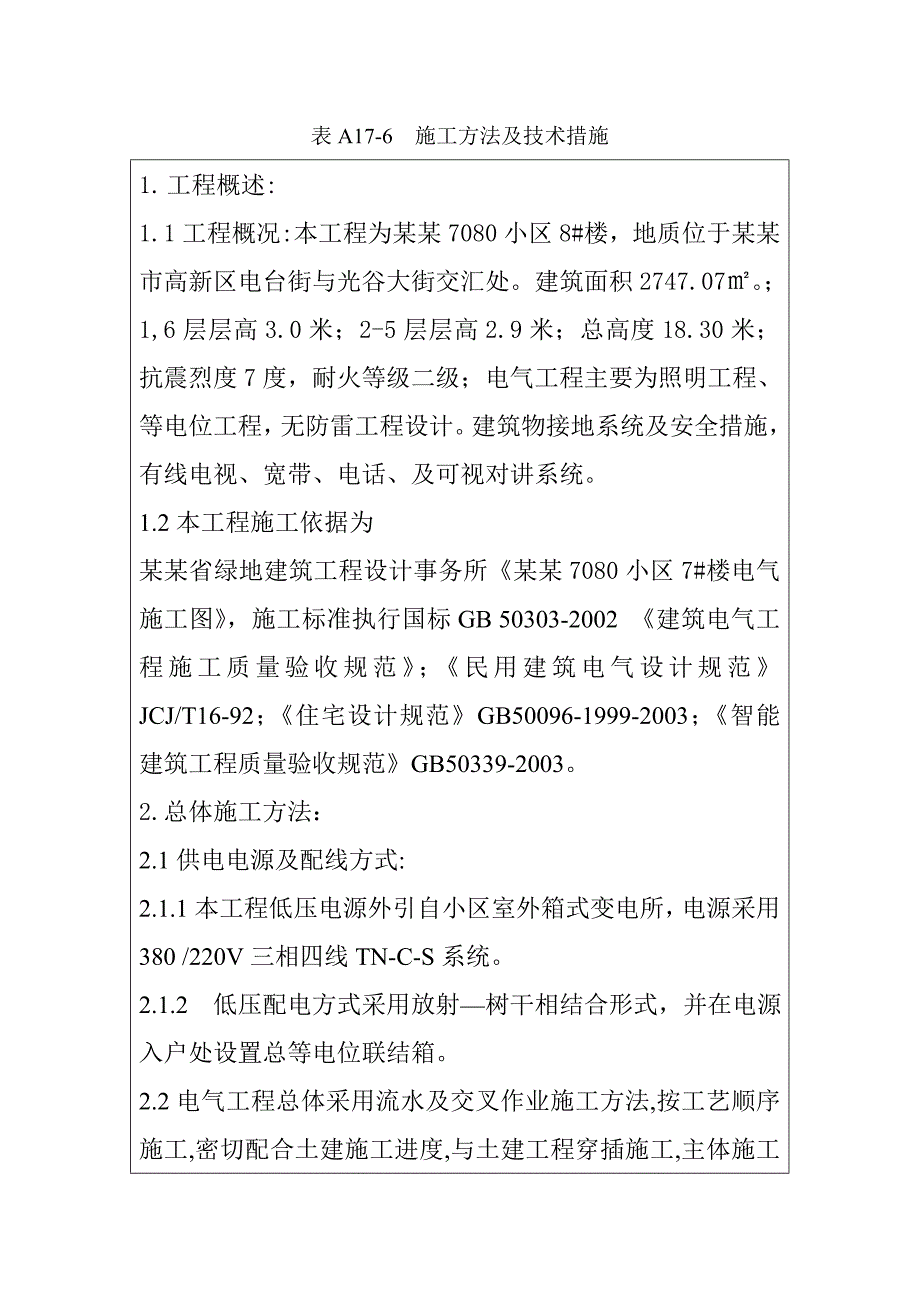

2、司项目经理监理单位某某省天源建筑工程监理有限公司总监理工程师施工图审查机构审查负责人试化验检测单位报告签发人建筑平面简图:略表A17-4施工平面图(见土建)表A17-5施工进度计划(见土建)表A17-6 施工方法及技术措施1. 工程概述: 1.1工程概况:本工程为某某7080小区8#楼,地质位于某某市高新区电台街与光谷大街交汇处。建筑面积2747.07。;1,6层层高3.0米;2-5层层高2.9米;总高度18.30米;抗震烈度7度,耐火等级二级;电气工程主要为照明工程、等电位工程,无防雷工程设计。建筑物接地系统及安全措施,有线电视、宽带、电话、及可视对讲系统。1.2本工程施工依据为某某省绿地建

3、筑工程设计事务所某某7080小区7#楼电气施工图,施工标准执行国标GB 50303-2002 建筑电气工程施工质量验收规范;民用建筑电气设计规范JCJ/T16-92;住宅设计规范GB50096-1999-2003;智能建筑工程质量验收规范GB50339-2003。2.总体施工方法: 2.1供电电源及配线方式: 2.1.1本工程低压电源外引自小区室外箱式变电所,电源采用380 /220V三相四线TN-C-S系统。 2.1.2 低压配电方式采用放射树干相结合形式,并在电源入户处设置总等电位联结箱。2.2电气工程总体采用流水及交叉作业施工方法,按工艺顺序施工,密切配合土建施工进度,与土建工程穿插施工

4、,主体施工时配合土建工程进行电气隐蔽工程施工,包括予埋管路,接线盒安装,配电箱箱体安装,等电位联结予埋,土建进入装饰工程时,进行管路清扫,管内穿线,控制电缆敷设,弱电工程安装,器具安装及系统调试。3.分项工程施工方法: 本工程电气工程包括:电气配管工程、管内穿线工程、电缆敷设、器具安装、防雷接地及等电位联结、成套配电柜安装、电机检查接线等分项工程。3.1.配管工程:3.1.1钢管暗配:工艺流程:暗管敷设 预制加工 测定盒、箱位置 稳定盒箱管路连接 暗管敷设方式 变形缝处理 地线焊接明管敷设(包括吊棚内) 预制加工管弯支架吊架测定盒、箱及固定点位置 支架、吊架固定方法 盒箱、固定 管路敷设与连接

5、 变形缝处理 地线焊接电气配管工程中,依照图纸进行断管、下料套丝、并用锉清理管口。暗敷于现浇砼内的管路,在土建模板支好后未敷设底筋前进行测位、划线,确定好灯位盒、接线盒的准确位置,土建绑扎完底筋后进行电气配管,镀锌钢管采用专用接地线卡跨接,跨接线为4平方毫米铜芯软线。镀锌钢管需弯曲处用手动弯管器煨弯或用已预制完的弯,钢管与盒连接内外采用锁紧螺母连接。盒应紧贴模板,并将管,盒用铁绑线固定底筋上。暗配的导管埋设深度与建筑物表面距离大于15毫米。墙体内立管接至所需高度后,土建砌筑墙体时,设专人看护。3.1.2 PVC管暗配PVC管煨弯采用弯管弹簧,弯管弹簧其外径与PVC管相匹配,使之折扁度、弯曲半径

6、达到0.1D、10D要求。PVC管连接采用专用管接头连接。并用PVC专用胶涂抹均匀。PVC管施工顺序与钢管暗配相同。3.2管内穿线:土建抹灰前进行管路清扫,抹灰时用水平尺及吊线尺根据土建标高线进行最后调整偏差,抹灰后管内穿线,穿线前戴好护口或护圈套,穿线时端部剥出线芯,并斜排错好与引线钢丝一端缠绕好,一呼一应穿入管内,导线穿好后在接线盒,灯位盒,开关盒内留0.15米余量,配电箱内留线长度为箱半周长,4平方毫米以下导线连接采用安全压线帽连接,6平方毫米以上导线采用缠绕卷法锡焊连接。穿入管内导线,红、绿、黄为相线,零线为淡蓝色,PE线为黄绿相间线,穿线工程完工后进行绝缘电阻测试,要求绝缘电阻不小于

7、0.5M。3.3 电缆敷设3.3.2电缆敷设电缆敷设前用1KV兆欧表测试,线间及对地的绝缘电阻不小于10M,拐角处以电缆最大截面弯曲半径为准,电缆终端头及中间接头采用热收缩型手套制作,用高标号汽油喷灯进行热收缩,收缩后的管子表面光滑无皱纹,气泡并能清晰地看到内部结构轮廓。3.4防雷接地及等电位联结3.4.1保护接地3.4.1.1接地保护型为TN-CS系统,凡用电设备外皮可导电部分均应与专用保护线PE线可靠连接,形成电气通路。3.4.1.2淋浴室、卫生间等潮湿场所做局部等电位联结,入户处做总等电位连接。3.4.2防雷接地:工艺流程:接地体 接地干线 引下线暗敷 避雷带 本工程接地装置采用外打人工

8、接地体形式及利用毛石基础上部圈梁钢筋做为接地体,利用基础内钢筋做接地体,基础内地梁、承台相互牢固焊接。变形缝采用-404热镀锌扁钢与相近圈梁钢筋进行连接,使整个承台内钢筋连成一个整体并通过404热镀锌扁钢与接地角钢相连接,形成良好的电气通路。防雷引下线利用柱内两根主筋上部与避雷带焊接,下部距室外地面1.5m处予埋连接板(测试点)并且底部与圈梁互相连接。 为防直击雷屋面采用10镀锌圆钢作接闪器,土建进行女儿墙砌筑时,拉通线予埋-254镀锌扁钢支架,支架间距均匀,中间部分1.0米,转角处0.5米。整个屋面组成不大于20m20m网格。整个防雷接地系统采用焊接连接,焊接处应涂二遍防锈漆,并且镀锌制品还

9、应补刷银粉。防雷接地工程完工后,进行接地电阻测试接地电阻值不大于1。3.4.3等电位联结本工程中公用设施金属管道,进线配电箱的PEN母排 ,每一电源进线、水暖进出户管道均做等电位联结,各联结导体采用254镀锌扁钢通过螺栓连接或焊接,最后汇集于局部等电位联结端子板上。 3.5成套配电柜安装工艺流程:基础型钢制作安装 柜盘开箱检查,就位安装二次搬运 柜(盘)母线配制 柜(盘)二次回路结线试验调整 送电试运行验收 成套配电柜安装用的基础型钢矫平,矫直,根据图纸要求予制加工好,并用砂纸进行除锈,安于地脚螺栓上,基础型钢顶部高出室内抹平地面10毫米,用镀锌扁钢在型钢两端分别于接地网焊接。成套配电柜安装时

10、,将每个柜调整到大致的位置上,就位后精确地用不超过3片0.5毫米铁片调整第一台柜,再逐次调整其它柜,并采用M12镀锌螺栓固定,每台柜用不小于6平方毫米的铜导线与柜上接地端子连接固定,并且可开启的柜门,应用裸铜软线与接地的金属构架可靠接地连接。3.7配电箱及器具安装3.7.1配电箱箱体随土建主体予埋,箱体端正平直,钢管与配电箱采用丝扣连接,内外采用锁紧螺母拧好,并做接地跨接线。穿完线后,把组装好的配电盘四点固定安装,把标注好回路的导线与盘面开关连接,最后将配电箱贴脸安装。3.7.2开关、插座安装时,把盒内导线理顺好,依次将导线盘成圆圈,放置开关盒内,面板找正,再与开关盒用螺丝拧紧,并将装饰帽一并

11、戴上。4.电气保证质量技术措施:4.1.本工程质量目标较高,为达到质量标准,必须严格把好质量关,树立质量第一的思想观念,严格执行建筑电气工程施工质量验收规范(GB50303-2002)的规定并建立质量监督机构,由项目经理、技术员、质检员、监理代表共同组成,每道工序完后,先班组自检,然后由质量监督机构检查,不符合标准之处坚决返工修理,各分项工程必须有相应的质量保证措施才能达到设计要求及规范规定。4.2配备各种检测工具,各种材料进场必须符合国标,并配备合格证,其表观质量达到合格,各种型材用游标卡尺检测,导线线径用螺旋测微仪进行测量,以满足设计要求。4.3电气配管工程中,应在土建模板支好后,与放线工

12、联系对管路与接线盒灯位盒,定位,土建底筋铺好后,将钢管与钢筋用铁绑线绑扎,如果盒距模板过高,可将钢管煨成鸭脖弯,安装楼板内盒用锯末塞满灰袋纸包好,用铁绑线绑牢,并在模板上沿盒四周洒上墨汁,土建采用木模板时可在盒四周钉四个铁钉并用绑线绑扎钢筋上,如采用钢模,可将随墙立管和灯位盒处换成木模板。这样可保证找盒方便,管盒不移位,做到了管盒位置的准确性。钢管的弯曲半径用宽座角尺测量,保证弯曲半径不小于管外径的6倍,埋于地下或砼内不小于10D(其中D为管外径)。另外主体工程中立上管应带好丝堵,可避免杂物落入。保证管路的畅通,这样可避免以后发生刨沟现象,故而提高了工程质量。4.4管内穿线时,必须戴好护口,以

13、保证导线绝缘层不被损坏。导线连接时,采用压线帽压接,压线帽内导线填充饱满并使用专用阻尼压力钳压实。锡焊连接时,所有连接方法,导线的氧化层应除去,焊锡饱满,这样可以减少电气线路的短路与断路现象发生。4.5器具安装时,用水平尺及吊线坠控制开关,插座,配电箱的高度及偏差。开关插座盒与抹灰面平齐,使面板紧贴墙面,开关边缘距门框为0.15米,距地面1.3米,插座距地面0.3米,并列安装相同型号的开关插座,高度差不大于1米,同一室内安装的开关插座不大于5毫米,用相序插座检测二孔插座接线,左零右火,或上火下零,三孔插座左零右火,上接地。嵌入式灯具在专用框架内两端固定,吸顶灯具、灯泡不应紧贴灯具底板,当灯泡与

14、绝缘盒 之间距离小于5毫米时,灯泡与绝缘盒中间铺垫3毫米厚的石棉布隔热,成排灯具拉通线固定,用尺量方法检测中心偏差不大于5毫米,并根据建筑物的几何造形安装。这样可有效地提高照明器具的装饰效果及使用功能。5. 成品保护5.1土建混凝土振捣过程中,设2名电工看护已配完的管路,将土建在混凝土振捣过程中损坏的管、盒修复。5.2使用合梯穿线,器具安装时,注意不碰环设备和门窗、地面、墙面等。5.3电缆在运输过程中,电缆及电缆盘不应受到损伤,室内沿桥架敷设的电缆,管道工程及其它专业施工时注意不要损伤电缆,并在电缆两端头处门窗锁好,防止电缆丢失或受损。5.4明装避雷带安装好后,其它工种屋面作业时不要将其碰弯变

15、形。5.5成套配电柜(盘)应存放在室内,搬运和安装时,将易损件卸下。5.6配电箱防止在运输保管过程中,受潮或挤压变形,配电箱安装后,箱门加锁,防止箱内元件受损,照明器具安装后油漆工补刷顶棚和墙壁时,将灯具用塑料布包好,面板用胶带纸贴好防止受到污染。6计量管理措施:欧姆表、接地摇表及所用到的计量工具定期配合上级单位检查。7.节能措施7.1对功能、供水设施建立管现制交,杜绝跑冒、滴、漏。7.2用能、用水计量器具齐全,保证检测数据准确。计量员按时抄表,做好原始记录,并及时上报上级管理机关。8.文明施工与环境保护、职业健康措施:81 文明施工措施81.1现场入口设置工程公告和施工企业标志,工程公告按统一规格标准制作,内容齐全准确。现场划分生产区、办公区。81.2材料堆放以现场施工平面图为依据,半成品、成品、原材料、废品分区堆放,要规方
