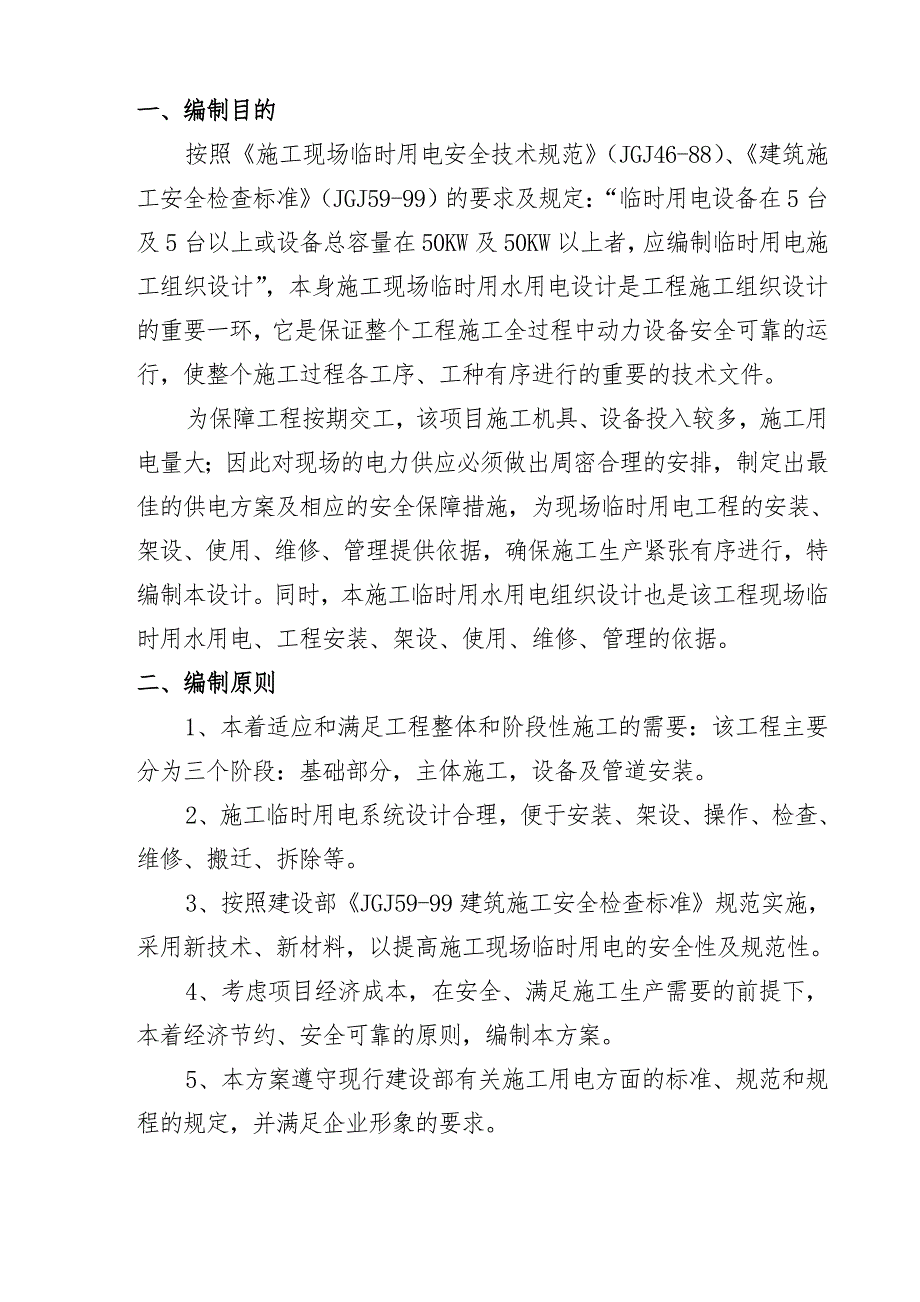

1、某某化工年产20万吨磷酸装置建筑安装工程临时用电方案审批：审核：编制：编制单位：某某建设公司 某某项目部编制日期：2011年8月20日目录一、编制目的二、编制原则三、编制依据四、临时用电施工组织设计内容 4.1、工程施工情况 4.2、机械设备投入情况 4.3、施工现场临时用电平面布置图 4.4、施工现场用电负荷计算 4.5、导线选型 4.6、施工现场安全用电技术措施及电器防火技术措施五、用电管理专业人员要求六、施工安全用电注意事项 6.1、配电线路要求 6.2、配电箱及开关箱要求 6.3、电动建筑机械和手持电动工具的要求 6.4、现场照明用电要求 6.5、施工现场安全用电管理规定一、编制目的按
2、照施工现场临时用电安全技术规范（JGJ46-88）、建筑施工安全检查标准（JGJ59-99）的要求及规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计”，本身施工现场临时用水用电设计是工程施工组织设计的重要一环，它是保证整个工程施工全过程中动力设备安全可靠的运行，使整个施工过程各工序、工种有序进行的重要的技术文件。为保障工程按期交工，该项目施工机具、设备投入较多，施工用电量大；因此对现场的电力供应必须做出周密合理的安排，制定出最佳的供电方案及相应的安全保障措施，为现场临时用电工程的安装、架设、使用、维修、管理提供依据，确保施工生产紧张有序进行
3、，特编制本设计。同时，本施工临时用水用电组织设计也是该工程现场临时用水用电、工程安装、架设、使用、维修、管理的依据。二、编制原则1、本着适应和满足工程整体和阶段性施工的需要：该工程主要分为三个阶段：基础部分，主体施工，设备及管道安装。2、施工临时用电系统设计合理，便于安装、架设、操作、检查、维修、搬迁、拆除等。3、按照建设部JGJ59-99建筑施工安全检查标准规范实施，采用新技术、新材料，以提高施工现场临时用电的安全性及规范性。4、考虑项目经济成本，在安全、满足施工生产需要的前提下，本着经济节约、安全可靠的原则，编制本方案。5、本方案遵守现行建设部有关施工用电方面的标准、规范和规程的规定，并满
4、足企业形象的要求。三、编制依据 1、项目施工组织设计及其单项工程施工组织设计；2、该工程的施工图纸和现场临时用水用电设备负荷及配置资料；3、业主提供的现场水电资料和现场勘察的资料、数据；4、有关电气材料及塔吊、钢筋机械、砼机械、对焊机、钢筋竖向焊机等设备的产品性能说明书；5、施工现场临时用电安全技术规范（JGJ4688）建筑施工安全检查标准（JGJ5999）建设工程施工现场供用电安全规范（GB50194-93）低压配电设计规范（GB50054-95）供配电系统设计规范（GB50052-95）通用用电设备配电设计规范（GB50055-93）实用电工手册管道安装手册等标准、规范及实施细则；6、有关
5、技术人员及现场水电工等的意见、方案。四、临时用电施工组织设计内容4.1工程施工情况：1、工程概况：某某化工20万吨磷酸装置建筑安装工程建设地点位于宜昌当阳。我公司承包范围包括：浓缩厂房、过滤厂房、反应槽、真空冷却框架、磷酸综合楼、酸贮存、外管架、所有的设备基础、构筑物等建筑安装工程；结构为砼框架、钢结构等结构。业主提供380/220V电源一路,引自原鑫冠化工厂总配电室,沿厂区道路采用电线杆架设到施工现场。2、配电方式:（1）总箱配出线采用放射式和树干式相结合的配电方式,对负荷比较大的配电点可用单独回路配电, 对负荷较远又比较小的配电点上的分箱可采用树干式配电方式,即总箱中的一路配线先到较近负荷
6、点的分配电箱,再到较远的负荷点的分配电箱。（2）由分配电箱到设备开关箱配线采用放射式或链式配线, 对重要负荷或较大负荷采用放射式单路直配, 对负荷较小的可采用链式配线方式。但每路链接设备不宜超过5台,其总容量不宜超过10KW/台。（3）对大容量的塔吊、电焊机和混凝土输送泵，可从总箱以放射式单路直配。 4.2、机械设备投入情况表01 施工现场用电设备统计表序号设备名称型号规格单位数量单机负荷(KW)总负荷(KW)需用系数备 注1混凝土搅拌楼HZ-15台180600.752闪光对焊机U-50台170460.653砼输送泵HBT60台175560.754塔吊QTZ40台235490.75卷板机台11
7、590.66钢筋弯曲机GW40台2330.57箍筋弯曲机GF-20台21.520.58钢筋调直机GT5-10-J台2330.59钢筋切断机GQ40台2330.510圆盘锯MJ435台2440.511碘钨灯1KW盏301150.512砼震动棒1.5KW台81.560.513电弧焊机BX500台15242520.714电渣焊机BX630台130150.515镝 灯2KW盏6212116中小型工具200.517办公区100.718生活区300.819施工现场计算总负荷595KW1、特殊施工工艺及相应施工投入设备说明：根据其钢筋工程和砼工程单项作业设计，柱子竖向钢筋采用电渣压力焊接，现场柱筋焊接量小，
8、故需考虑电渣压力焊机1台；由于酸贮存基础砼量大、比较集中，考虑使用电动混凝土输送泵1台；磷酸装置区内建筑物集中，但各个建筑物面积大,分两个区施工，故布置两台塔吊，以满足施工需要。4.3 施工现场临时用电平面布置：1.施工现场用电平面布置图（见后附临电总图）2、施工现场用电平面布置图说明：a、施工现场由业主提供用电电源 ，配电设施齐全，施工现场电源点位于场内。b、配电房内将设置一台电源进线柜（带计量）、一台馈电柜，作为施工现场一级配电。c、在两个塔吊区、办公生活区、酸贮存区等区设二级配电柜（箱）、酸贮存区，其它三级用电开关箱安装于设备附近。d、施工现场平面主配电干线按照建设部规范，全部采用橡套线
9、按“三相五线制”架空或者埋地敷设。埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m，交叉间距不得小于1m。埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。电缆直接埋地敷设的深度不应小于0.6m，并应载电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂。e、针对现场建筑物的特点，在建筑物两侧上行每隔一层设置一个专用接线箱为楼层施工设备供电。3、现场临时供电系统施工中的注意事项：a、现场各主供电干线架设过长，整个供电系统应形成分段供电的格局；b、供电支线的架设及导线的选型有依据，分支下干线进接线箱必须连接可靠；c、现场供电线路的线路保
10、护考虑采用TIM1系列空气开关；d、漏电保护参数分别选定为15mA/1s或30mA/1s两种参数；4.4 施工现场用电负荷计算：1、现场总负荷计算：计算式：P=1.05（K1P1 /Cos+ K2P2 + K3P3 + K4P4+ K5P5）式中：P现场用电设备总视在功率（总需容量，KVA） P1电动机额定功率（Kw） P2电焊机额定功率（KVA） P3室内照明容量（Kw） P4室外照明容量（Kw） P5办公、生活容量（Kw） Cos电动机平均功率因数，取0.7K1、K2、K3、K4、K5需要系数。 K1：0.5-0.7，电动机为3-10台时取0.7、11-30台取0.6、30台以上取0.5；
11、K2：0.5-0.7，电焊机为3-10台时取0.7、11-30台取0.6、30台以上取0.5；K3：0.8；K4：1.0； K5：0.6。现 场 总 负 荷 计 算 表序号符号名 称需用系数（K）铭牌功率（由表1总计得）上式计算总用电量备 注1P1电动机额定功率K1=0.65301Kw280Cos=0.72P2电焊机额定功率K2=0.5460KVA2303P3室内照明容量K3=0.810Kw84P4室外照明容量K4=1.042Kw425P5办公、生活容量K5=0.640Kw24合计PP=1.05584 =613KVA考虑到现场设备同期率、暂载率等因素,按常规取同期系数Kx=0.8则施工现场总计
12、算负荷为490KVA.2 、各主要干线回路的负荷计算：（1）混凝土搅拌楼的负荷计算:P=80KW Cos=0.7 I=801000/（1.7323800.7）=173.65A（2）塔吊的负荷计算：P=35KW Cos=0.7I=351000/(1.7323800.7)=76A （3）砼输送泵的负荷计算： P=75KW Cos=0.7 I=751000/(1.7323800.7)=162.8A（4）卷板机的负荷计算：P=15KW Cos=0.65I=151000/(1.7323800.65)=35A（5） 钢筋对焊机的负荷计算： P=70KW Cos=0.62 I=701000/（1.73238
13、00.62）=171.54A （6） 钢筋弯曲机的负荷计算： 单 台: P=3KW Cos=0.6I=31000/1.7323800.6=7.6A两台同期: Kx=0.5 Cos=0.6Pz=0.523KW=3kw I=31000/1.7323800.6=7.6A（7）箍筋弯曲机的荷载计算：单 台：P=1.5KW Cos=0.6 I=1.51000/(1.7323800.6)=3.8A两台同期：Kx=0.5 Cos=0.6Pz=0.521.5KW=1.5kw I=1.51000/(1.7323800.6)=3.8A（8） 钢筋切断机的负荷计算： 单 台: P=3KW Cos=0.6I=31000/1.
