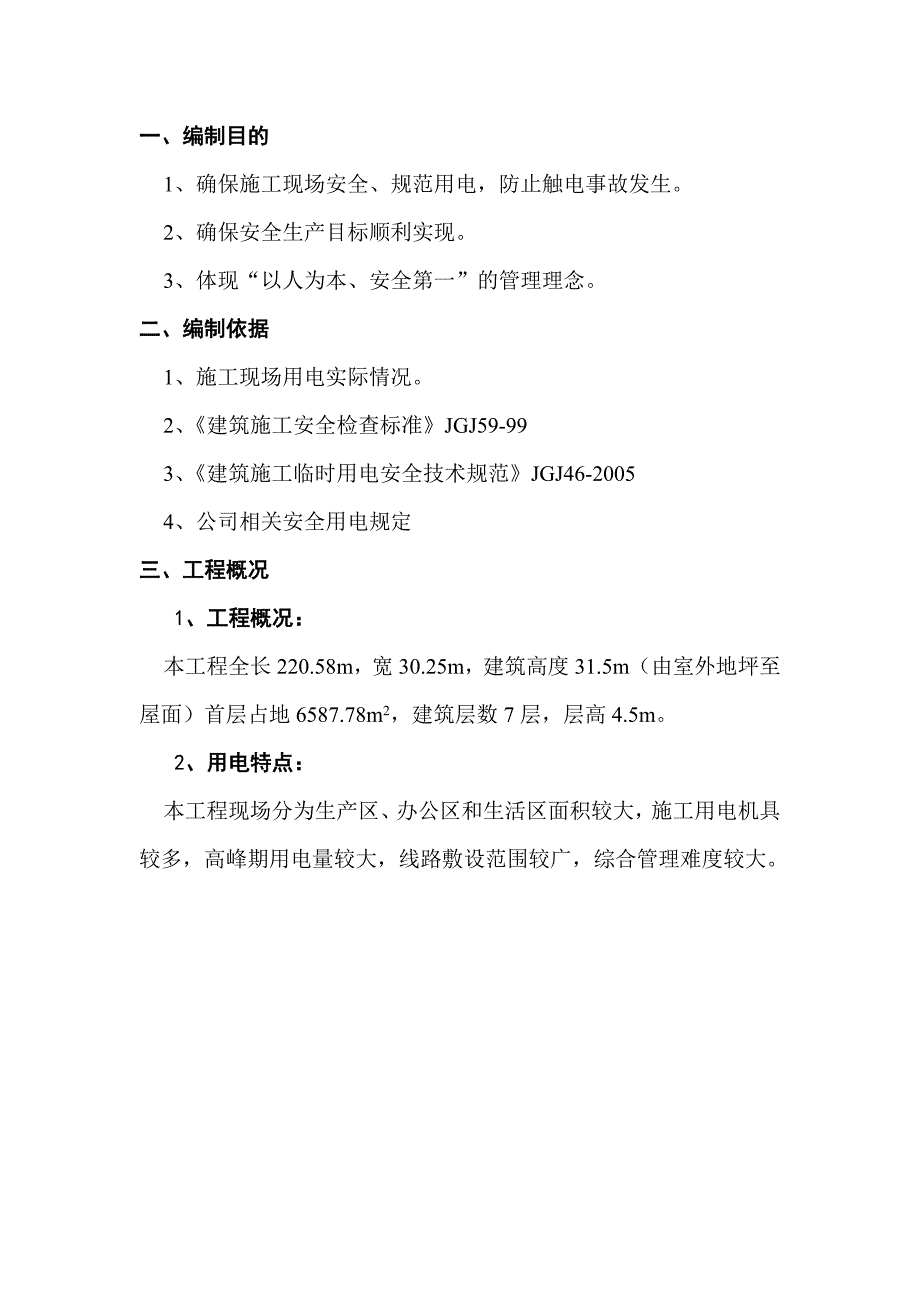

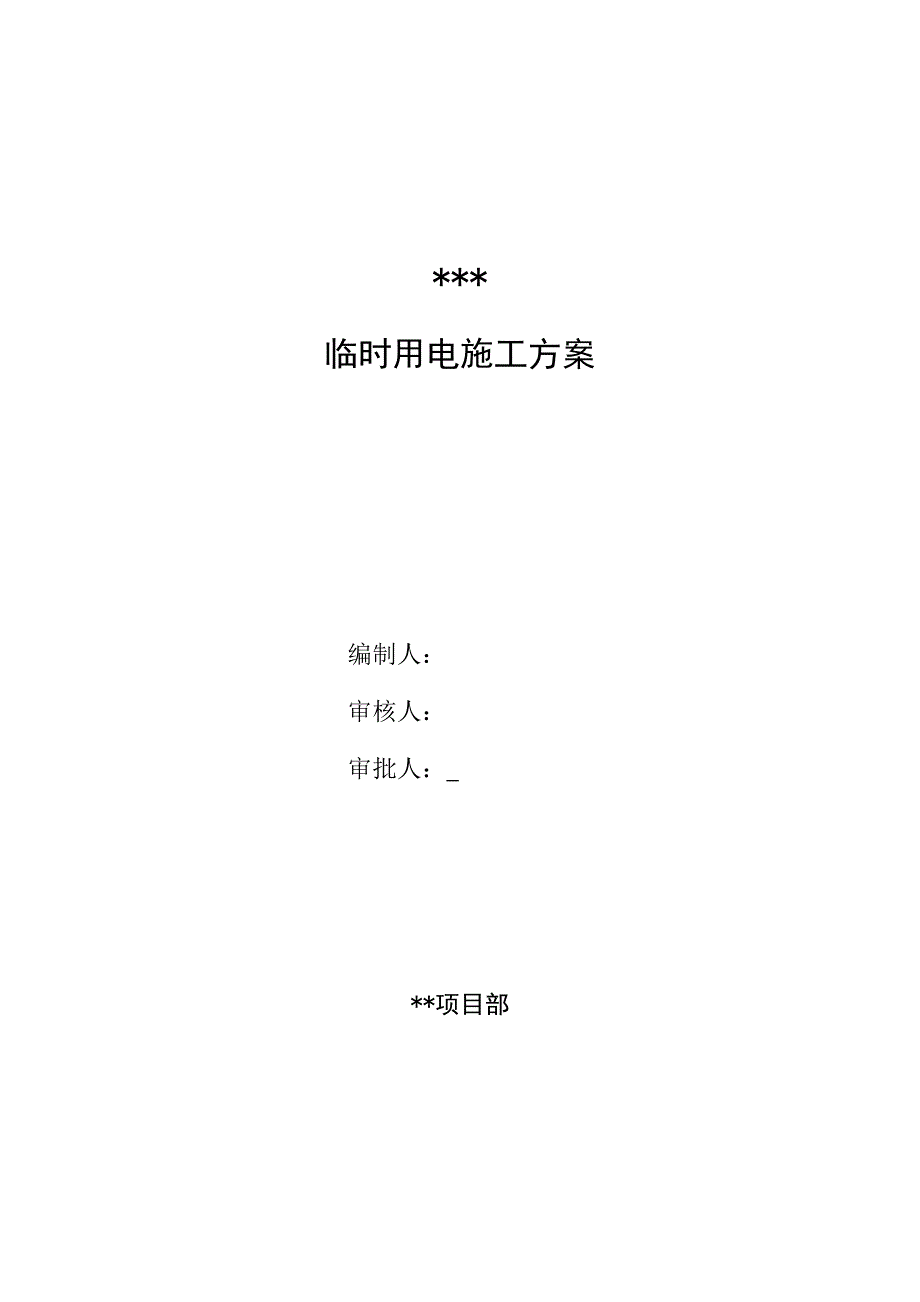

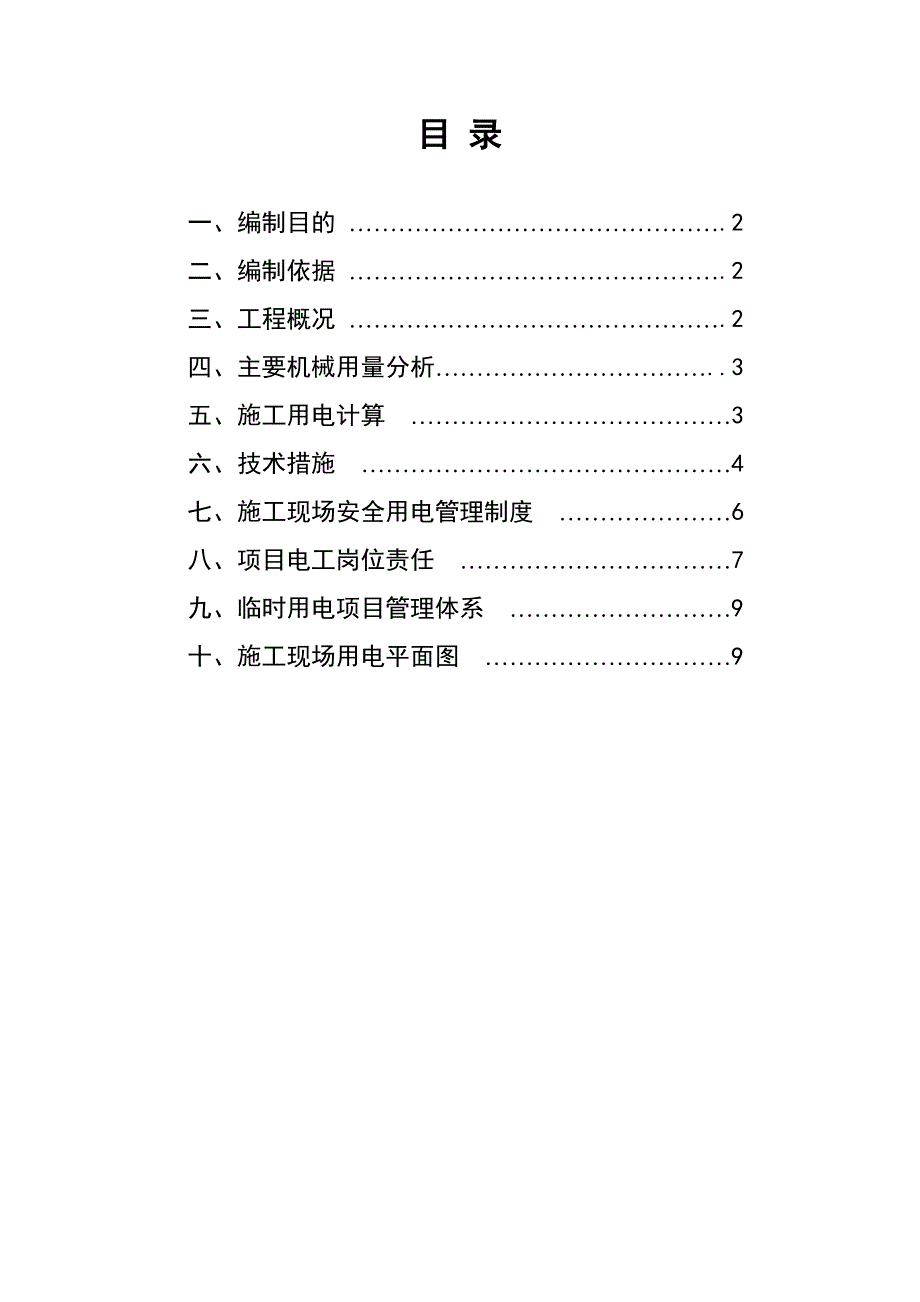

1、*临时用电施工方案编制人：审核人：审批人： *项目部目 录一、编制目的 .2二、编制依据 .2三、工程概况 .2四、主要机械用量分析.3五、施工用电计算 3六、技术措施 4七、施工现场安全用电管理制度 6八、项目电工岗位责任 7九、临时用电项目管理体系 9十、施工现场用电平面图 9一、编制目的1、确保施工现场安全、规范用电，防止触电事故发生。2、确保安全生产目标顺利实现。3、体现“以人为本、安全第一”的管理理念。二、编制依据1、施工现场用电实际情况。2、建筑施工安全检查标准JGJ59-993、建筑施工临时用电安全技术规范JGJ46-20054、公司相关安全用电规定三、工程概况1、工程概况：本工
2、程全长220.58m，宽30.25m，建筑高度31.5m（由室外地坪至屋面）首层占地6587.78m2，建筑层数7层，层高4.5m。2、用电特点：本工程现场分为生产区、办公区和生活区面积较大，施工用电机具较多，高峰期用电量较大，线路敷设范围较广，综合管理难度较大。四、主要机械用量分析序号机械名称型号规格数量（台）功率合计功率备注1灰土拌合机HBT13-20027.5KW15KW2塔吊QTZ40型130KW30KW3塔吊QTZ63型140KW40KW4砂浆搅拌机JZV-200型104KW40KW备用2台5双笼吊H35-T203座11KW33KW6砼搅拌机JZ350型15KW5KW7插入式振动棒5
3、0H70152.2KW33KW备用2台8平板振动器ZW2042.8KW11.2KW备用1台9钢筋切断机GW40-245.5KW11KW10钢筋弯曲机GW40-144.5KW9KW11钢筋调切机CTJ4-14型24.5KW9KW12直螺纹钢筋套丝机24KW8KW13闪光对焊机2W1-1002100KVA200KVA14电渣焊LD2-32A430KVA120KVA15木工圆盘锯MT10P34.5KW18KW16木工压刨机MB10417.5KW7.5KW17木工平刨机MP11524.5KW9KW18手提平刨MB8010.2KW0.2KW19蛙式打夯机WHH-60132.2KW28.6KW备用2台20
4、冲击夯HC-7082KW10KW备用1台21切割机Q2-30032KW6KW22电动套丝机15-5032.2KW6.6KW23电动试压泵20MP31.8KW5.4KW2450米扬程水泵YDB1.256323KW6KW25台式电钻E-1232KW6KW26打洞机HH08-521.5KW3KW27台式砂轮机22KW4KW28交流弧焊机BX3-200417KVA68KVA29手持砂轮机60.7KW4.2KW30电锤101.5KW15KW31手电钻101.2KW12KW五、施工用电计算（用电设备总功率详见用电系统图）a.详见电量计算根据施工机械的现场配备动力用电总功率p为：p动=k1(p1/cos)+
5、k2p2=0.6237/0.75+0.6569.8=522.88kwp动供电设备功率P1电焊机额定功率合计237KvA P2电焊机额定功率569.8kwcos电动机平均功率系数0.75k1,k2同时使系数0.6现场照明用电总功率取动力电总功率的10则用电总功率为：p总=1.1p动=1.1522.88=597.17(kw)b.总导线截面的选择:I总=K/v.cos=/v.cos=0.6522.88/1.7320.380.75=636.4(A)查建筑工程临时用电设计与实例手册表3-6页选用截面积为vv22-3185235电缆地埋。六、技术措施1、配电室设置在离电源近、无灰尘、无蒸气、无腐蚀介质、无
6、振动的地方，根据业主提供的电源和工程现场平面布置的实际情况，在施工现场西北角建配电室，总配电柜设于其内。再由配电柜第6路供设备安装用电：第5路专供生活办公区用电，第4路供二区塔吊、施工电梯、双笼吊用电，第3路供三、四区塔吊、施工电梯、自升式龙门吊用电，第1路直供钢筋棚和木工制作棚。本工程施工用电均采用TNS接地保护系统，在施工现场总配电柜中，零线作重复接地后，引出一根专用接地线PE。施工时要注意除了总配电柜处外，其余各处均不得把零线N和接地线PE连接。接地线上不得安装开关和熔断器，也不得进入漏电保护器或兼做接地线PE。三级配电，二级保护，前端箱、未端箱内设漏电保护器，作为过电流保护使用，配电箱
7、内的工作零线应通过接线端子板连接，并与保护零线应作重复接地，接地电阻不大于10欧，每个开关箱内必须执行一机一闸一漏。2、安装、维修或拆除临时用电必须由专业电工完成，电工等级应同工程难易程度和技术复杂性相适应。各类人员应做到：a、掌握安全用电基本知识和所用设备的性能；b使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转；c、停用后设备必须拉闸断电，锁好开关箱；d、搬迁或移动用电设施，必须经电工切断电源并作妥善处理后进行。3、电缆线路和室内配线1）电缆干线应采用套管埋地敷设，严禁沿地面明设，并应避免和机械损作力介质腐蚀，埋地敷设的深度应不小于
8、0.6m，并应在电缆上下各均匀铺设不小于150mm厚的细砂，然后覆盖砖等硬质保护层，电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引尘地面从2米高度至地下0.6米处，必须加设防护套钢管，电缆接头应套管连接，牢固可靠，并应做绝缘包扎防水保护，保持绝缘强度不得受张力。2）室内配电必须采用绝缘导线，线槽布线，距地面高度不得小于2.5米，进户线过墙应穿管保护，距地面不得小于2.5米，出墙管采取弯头防雨措施，室外端应采用绝缘子固定，室内配线所采用导线截面，应根据用电设备的计算负荷确定，但铝线截面不小于2.5mm2，铜线截面不小于1.5mm2。七、施工现场安全用电管理制度1、现场施工用电，必须遵循国家
9、规范TN-S系统三相五线制；2、施工现场用，必须由项目部持有效证件的专职电工进行供电、检修、维护。非专职电工人员绝对不许操作；3、项目部专职电工，要对现场用电负责，经常主动检查和维修，发现问题及时排除，要绝对保证工地用电正常安全；4、工地任何人不准私自接拉电线、电源，包括生活用电，若确需用电，经项目部批准，由专职电工进行操作。若私自接电造成事故的，损失由本人负责并赔偿因此而造成的一切经济损失，根据情节处以罚款1001000元，严重者直接追究刑事责任；5、现场所用配电箱必须按TN-S系统的规定做到一机，一闸、一漏、一开关一个配电箱；6、电工操作人员必须持证上岗，掌握用电安全操作技术，做好每天的用
10、电运行记录；7、电工要坚持供电原则，遵守维护操作规定，坚守工作岗位，绝不允许开通人情电、后门电和关系电，遵守用电制度；8、在建工程的外侧边缘与外架空线路的边线之间应保持安全操作距离，否则必须采取有效防护措施；9、电气设备的金属外壳，应根据现场采用电力系统接地。各施工用电机械及其它负荷必须按规定安装设漏电保护器；10、配电室的配电柜应按安装设各类仪表装置，动力和照明必须分成两大回路，室内严禁住人或堆物；11、架空线严禁设在树林或脚手架上，架空线的最大弧垂与地面的距离不少于4m，跨越机动车道不少于6m；12、临时照明用电室外电线距地面不低于3m，室内不低于2.4m，在一些特殊场所，必须使用安全电压
11、照明；13、对电气设备工作要进行定期检查和试验，凡不合格的电器设备、工具要停止使用；14、严禁带电作业，线路禁止带负荷接线、金属外壳必须作接地接零保护。箱内要安装漏电保护器，实行两级漏电保护；15、凡移动式照明用电必须采用安全电压；16、当发生电器火灾时，应立即切断电源，用干砂灭火，严禁使用导电的灭火器材。八、项目电工岗位责任1、责任范围（1）保证整个施工现场及生活区正常供水、用电并必须达到国家规定的安全标准；（2）定期对电气设备进行检查，配电房及多种设备的配电箱设备及电线端应进行编号，以便维修；（3）做好对各种电气设备进行检查维修记录，定期进行技术状况记录资料的整理等工作。2、岗位职责（1）
12、安全用电A项目内所有配电设施及电气设备必须达国家规定的安全标准；B电工必须在取得当地主管部门颁发的电工合格证的前提下才能进行安装、维护和检修工作，严禁电作业，采用预约送电时间方式进行电气设备的检修；C检修电气设备前必须切断电源并挂上警告牌，专人监护。（2）保养A、定期对电气设备进行检查工作，杜绝事故隐患，确保设备运行正常；B配电房及各种设备的配电箱，应做到整齐有序，设备及电线端子应进行明码标识，以便维修；C各种配电箱内，应保持清洁，并配备安全锁。（3）维修设备出现电气故障，应及时进行修理及故障排除工作。经检修后未达到标准的设备不能交给操作人员使用，严禁带病作业。（4）技术状况记录检修后及时做好维修记录，定期进行技术状况记录、整理工作。（5）对各种电气设备进行检查维修，必须及时、认真、负责，各种质量标准必须达到检修标准。九、临时用电项目管理体系机械维修工项目经理项目副经理电 工机械设备管理员安全员安全员机械设备管理员电 工项目副经理项目经理安全员项目经理项目副经理十、施工用电现场平面图（附后）施工用电现场系统图施工用电电缆埋设图
