1、临时用电施工组织设计一、 工程概况某某客运中心项目主站房工程由善发2008161号文件批准,主站房建筑面积为10133.64平方米(其中地下室面积1779.83平方米)。建筑等级:二类;建筑耐火等级:二级;建筑抗震设防烈度:六度;框架抗震等级:四级。建筑结构类型:框架结构;建筑层数:地上四层, - 轴有地下室;结构高度: 18.3米。该工程由嘉兴市善通运输集团有限责任公司建设;某某县建筑工程质量监督站质监;浙江建工建筑设计有限公司设计;某某县恒基工程勘察有限公司勘察;嘉兴市禾城监理咨询有限公司监理;浙江中元建设股份有限公司承建。安全目标:确保达到嘉兴市“安全生产、文明施工管理标准化工地”。力争

2、达到浙江省 “安全生产、文明施工管理标准化工地。施工现场“三通一平”已能基本满足施工需要,甲方提供315KVA的变压器一台,电压为380V。二、现场主要机具、设备布置本工程根据基础、主体、装饰三个施工阶段分析,主体阶段属于用电高峰,因此根据主体施工阶段来计算现场总用电量,用电高峰阶段施工机械主要有:垂直运输设备SSB-100A井架2台;钢筋加工机械对焊机1台、电焊接机4台、电渣压力焊机1台、弯曲机2台、切断机2台;木工机械园盘锯2台;搅拌机1台等。(详见附件1、主要用电机具一览表)根据现场实际情况,临时施工用电分为8路,具体线路布置如下(见平面布置图):第一路:电缆负责:井架1台、楼层临时施工

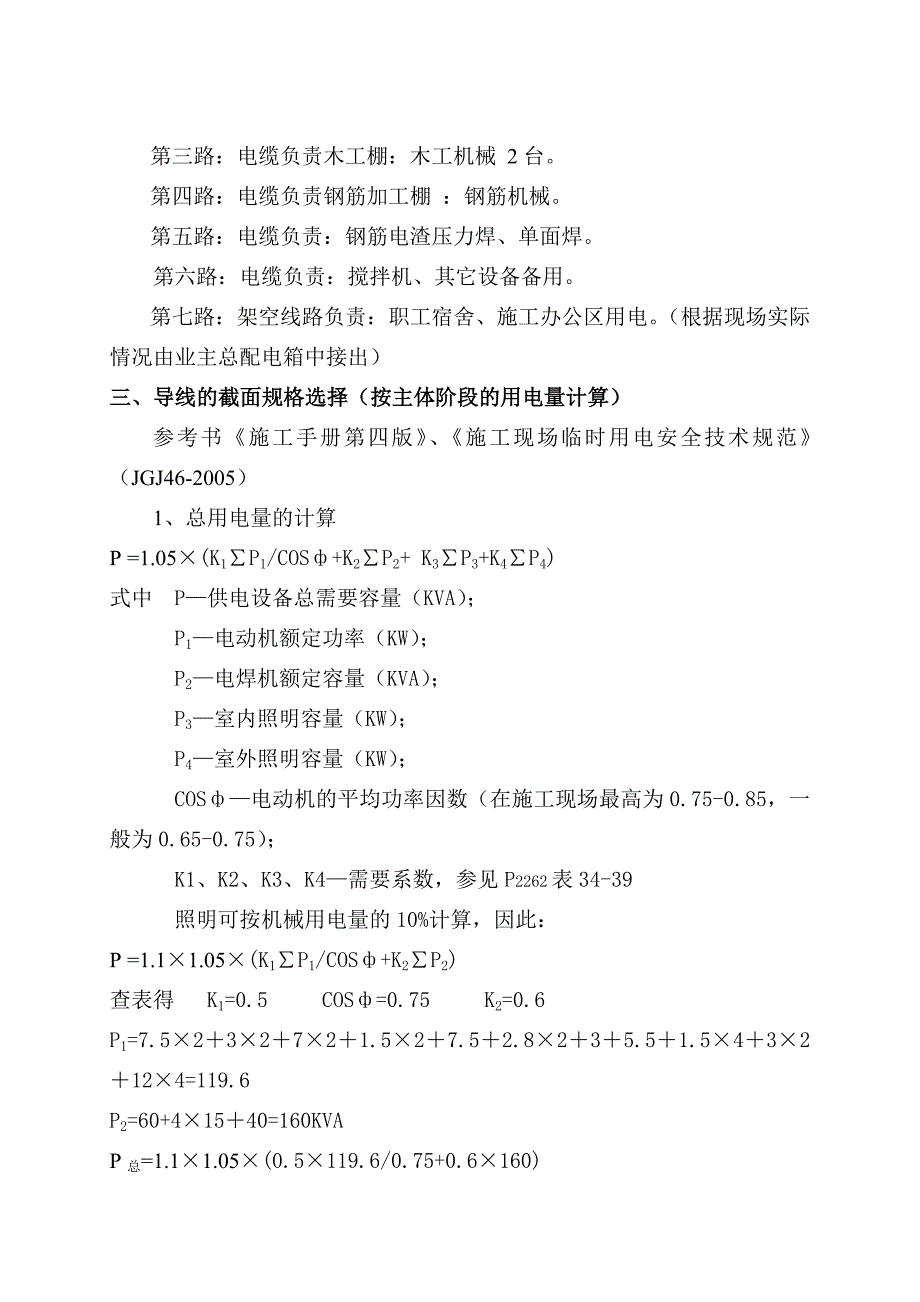

3、机具。第二路:电缆负责:井架1台、地下室临时施工机具。第三路:电缆负责木工棚:木工机械 2台。第四路:电缆负责钢筋加工棚 :钢筋机械。第五路:电缆负责:钢筋电渣压力焊、单面焊。第六路:电缆负责:搅拌机、其它设备备用。第七路:架空线路负责:职工宿舍、施工办公区用电。(根据现场实际情况由业主总配电箱中接出)三、导线的截面规格选择(按主体阶段的用电量计算)参考书施工手册第四版、施工现场临时用电安全技术规范(JGJ46-2005)1、总用电量的计算P =1.05(K1P1/COS+K2P2+ K3P3+K4P4)式中 P供电设备总需要容量(KVA);P1电动机额定功率(KW);P2电焊机额定容量(KV

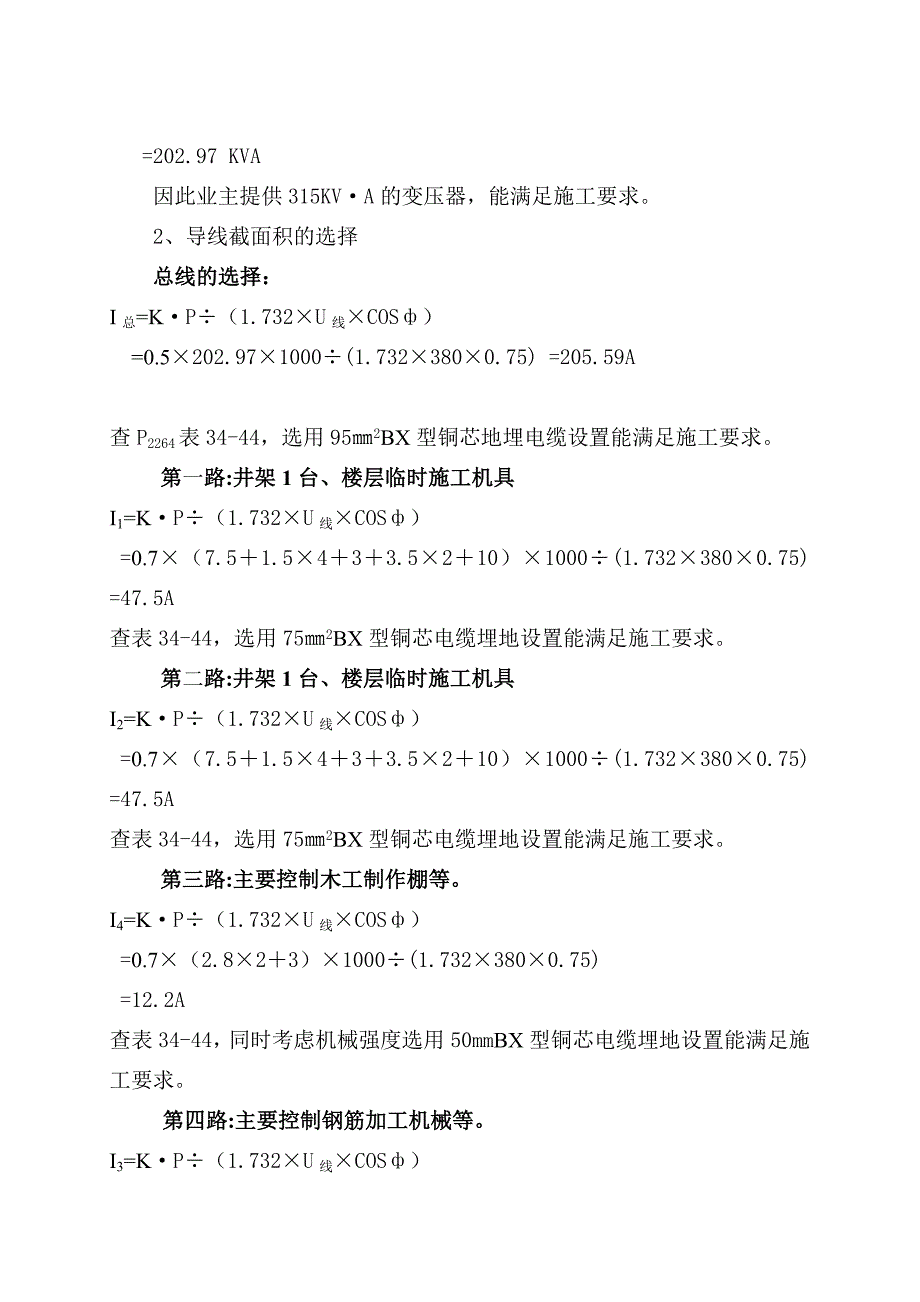

4、A);P3室内照明容量(KW);P4室外照明容量(KW);COS电动机的平均功率因数(在施工现场最高为0.75-0.85,一般为0.65-0.75);K1、K2、K3、K4需要系数,参见P2262表34-39照明可按机械用电量的10%计算,因此:P =1.11.05(K1P1/COS+K2P2)查表得 K1=0.5 COS=0.75 K2=0.6P1=7.5232721.527.52.8235.51.5432124=119.6P2=60+41540=160KVAP总=1.11.05(0.5119.6/0.75+0.6160) =202.97 KVA因此业主提供315KVA的变压器,能满足施工要

5、求。2、导线截面积的选择总线的选择:I总=KP(1.732U线COS) =0.5202.971000(1.7323800.75) =205.59A 查P2264表34-44,选用952BX型铜芯地埋电缆设置能满足施工要求。第一路:井架1台、楼层临时施工机具I1=KP(1.732U线COS) =0.7(7.51.5433.5210)1000(1.7323800.75) =47.5A查表34-44,选用752BX型铜芯电缆埋地设置能满足施工要求。第二路:井架1台、楼层临时施工机具I2=KP(1.732U线COS) =0.7(7.51.5433.5210)1000(1.7323800.75) =47

6、.5A查表34-44,选用752BX型铜芯电缆埋地设置能满足施工要求。第三路:主要控制木工制作棚等。I4=KP(1.732U线COS) =0.7(2.823)1000(1.7323800.75) =12.2A查表34-44,同时考虑机械强度选用50mmBX型铜芯电缆埋地设置能满足施工要求。第四路:主要控制钢筋加工机械等。I3=KP(1.732U线COS) =0.7(6032727.51.52)1000(1.7323800.75)=128.34A 查表34-44,选用50mm2BX型铜芯电缆埋地设置能满足施工要求第五路: 搅拌机、其它备用及照明I3=KP(1.732U线COS) =0.7(5.5

7、3.5410)1000(1.7323800.75) =41.83A 查表34-44,选用502BX型铜芯电缆地埋设置能满足施第六支路为照明线路,主要控制办公、宿舍、食堂等室内用电。I6=KP(1.732U线COS)=0.70.1(0.5119.6/0.75+0.6160)10000.7(1241000)(1.7322200.75)=160.62 A查表34-44,选用352BVR型铜芯塑料线架空设置能满足施工要求。四、安全用电技术措施(一)基本要求1、电工作业必须经专业安全技术培训,考试合格,非电工严禁进行电气作业。2、电工作业时,必须穿绝缘鞋、戴绝缘手套,酒后不准操作。3、所有绝缘、检测工具

8、应妥善保管,严禁他用,并应定期检查、校验。保证正确可靠接地或接零。所有接地或接零处,必须保证可靠电气连接。保护零线PE必须采用绿/黄双色线,严禁与相线、工作零线相区别,不得混用。4、电气设备的装置、安装、防护、使用、维修必须符合施工现场临时用电安全技规范(JGJ46-2005)(以下简称规范)的要求。5、在施工现场专用的中性点直接接地的电力系统中,必须采用TN-S接零保护。6、电气设备不带电金属外壳、框架、部件、管道、金属操作台和移动式碘钨灯的金属柱等,均应做保护接零。8、定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行检测、维修、发现隐患及时消除,并建立检测维修记录。9、建筑工程

9、竣工后,临时用电工程拆除,应按顺序切断电源后拆除。不得留有隐患。10、施工现场的供电系统必须实施三级配电三级保护。(二)强制性要求:(根据工程实际选用)1、建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:(1)采用三级配电系统;(2)采用TN-S接零保护系统;(3)采用二级漏电保护系统;2、临时用电组织设计及变更时,必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3、临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格

10、后方可投入使用。4、临时用电工程定期检查应按分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续。5、在施工现场专用变压器的供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出(图5.1.1)。 1-工作接地;2-PE线重复接地;3-电气设备金属外壳(正常不带电的外露可导电部分);L1、L2、L3-相线;N-工作零线;PE-保护零线;DK-总电源隔离开关;RCD-总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器);T-变压器6、当施工现场与外电线路共用同一供电系统时,电气设备的接

11、地、接零保护应与原系统保持一致。不得一部分设备做保护接零,另一部分设备做保护接地。采用TN系统做保护接零时,工作零线(N线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统(图5.1.2)。 1-NPE线重复接地;2-PE线重复接地;L1、L2、L3-相线;N-工作零线;PE-保护零线;DK-总电源隔离开关;RCD-总漏电保护器(兼有短路、过载、漏电保护功能的漏电断路器)7、PE线上严禁装设开关或熔断器,严禁通过工作电流且严禁断线。8、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统的中

12、间处和末端处做重复接地。在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中,所有重复接地的等效电阻值不应大于10。9、做防雷接地机械上的电气设备,所连接的PE线必须同时做重复接地,同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体,但接地电阻应符合重复接地电阻的要求。10、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。11、配电柜或配电线路停电维修时,应挂接地线,并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。12、发电机组电源必须与外电线路电源连锁,严禁并列运行。13

13、、发电机组并列运行时,必须装设同期装置,并在机组同步运行后再向负载供电。14、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。15、电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。16、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。17、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线

14、端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。18、开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.1s,19、总配电箱中漏电保护器的额定漏电动作电流应大于30 mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。20、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。21、对配电箱、开关箱进行定期维修、检查时,必须将其

15、前一级相应的电源隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。22、对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时,必须首先将其开关箱分闸断电,呈现可见电源分断点,并关门上锁。23、下列特殊场所应使用安全特低电压照明器:(1)隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明,电源电压不应大于36V;(2)潮湿和易触及带电体场所的照明,电源电压不得大于24V。(3)特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明,电源电压不得大于12V。24、照明变压器必须使用双绕组型安全隔离变压器,严禁使用自耦变压器。25、对夜间影响飞机或车辆通行的在建工程及机械设备,必须设置醒目的红色信号灯,其电源应设在施工现场总电源开关的前侧,并应设置外电线路停止供电时
