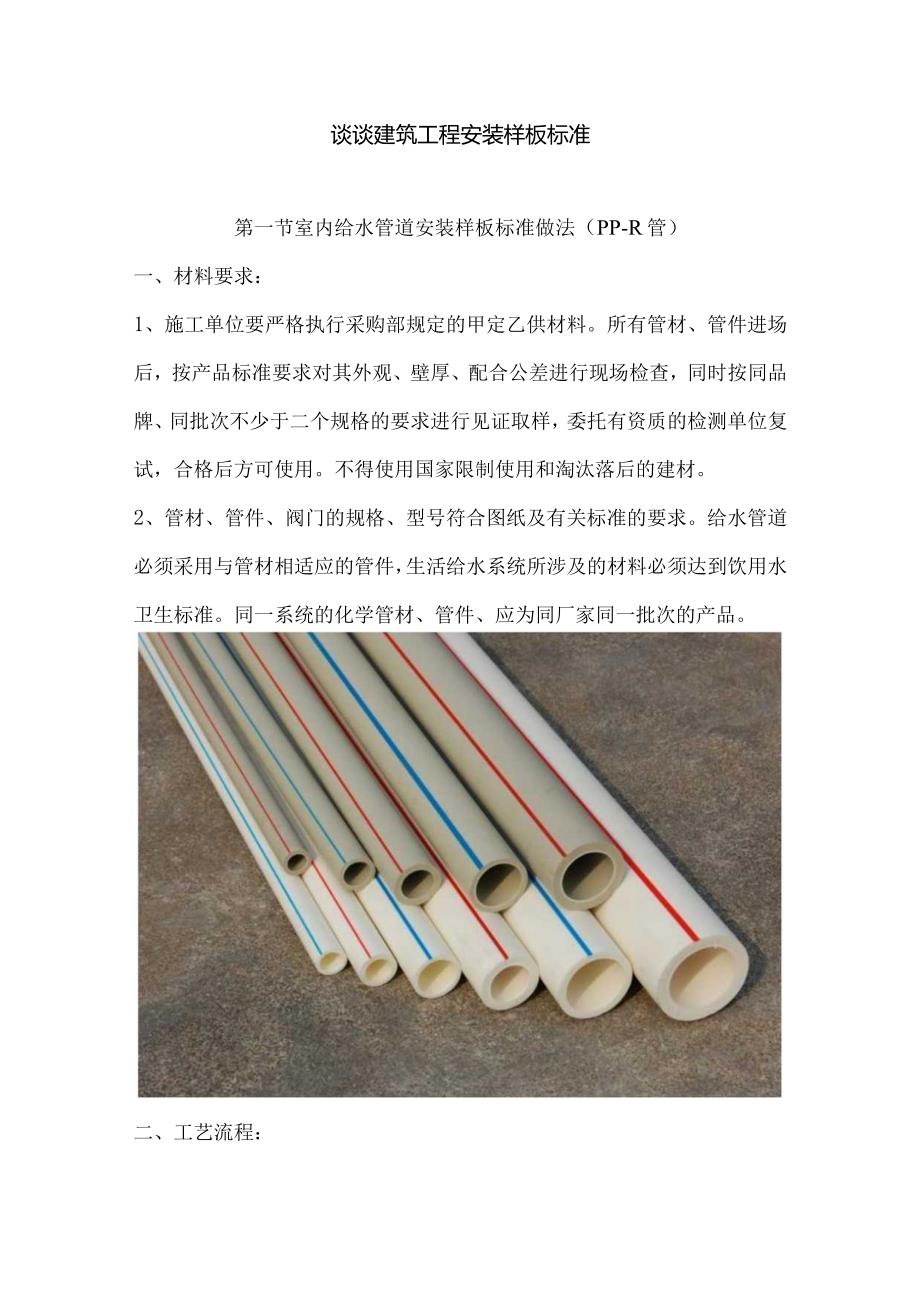

1、谈谈建筑工程安装样板标准第一节室内给水管道安装样板标准做法（PP-R管）一、材料要求：1、施工单位要严格执行采购部规定的甲定乙供材料。所有管材、管件进场后，按产品标准要求对其外观、壁厚、配合公差进行现场检查，同时按同品牌、同批次不少于二个规格的要求进行见证取样，委托有资质的检测单位复试，合格后方可使用。不得使用国家限制使用和淘汰落后的建材。2、管材、管件、阀门的规格、型号符合图纸及有关标准的要求。给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。同一系统的化学管材、管件、应为同厂家同一批次的产品。二、工艺流程：样板标准安装准备f支吊架安装f干管安装一支管及配件

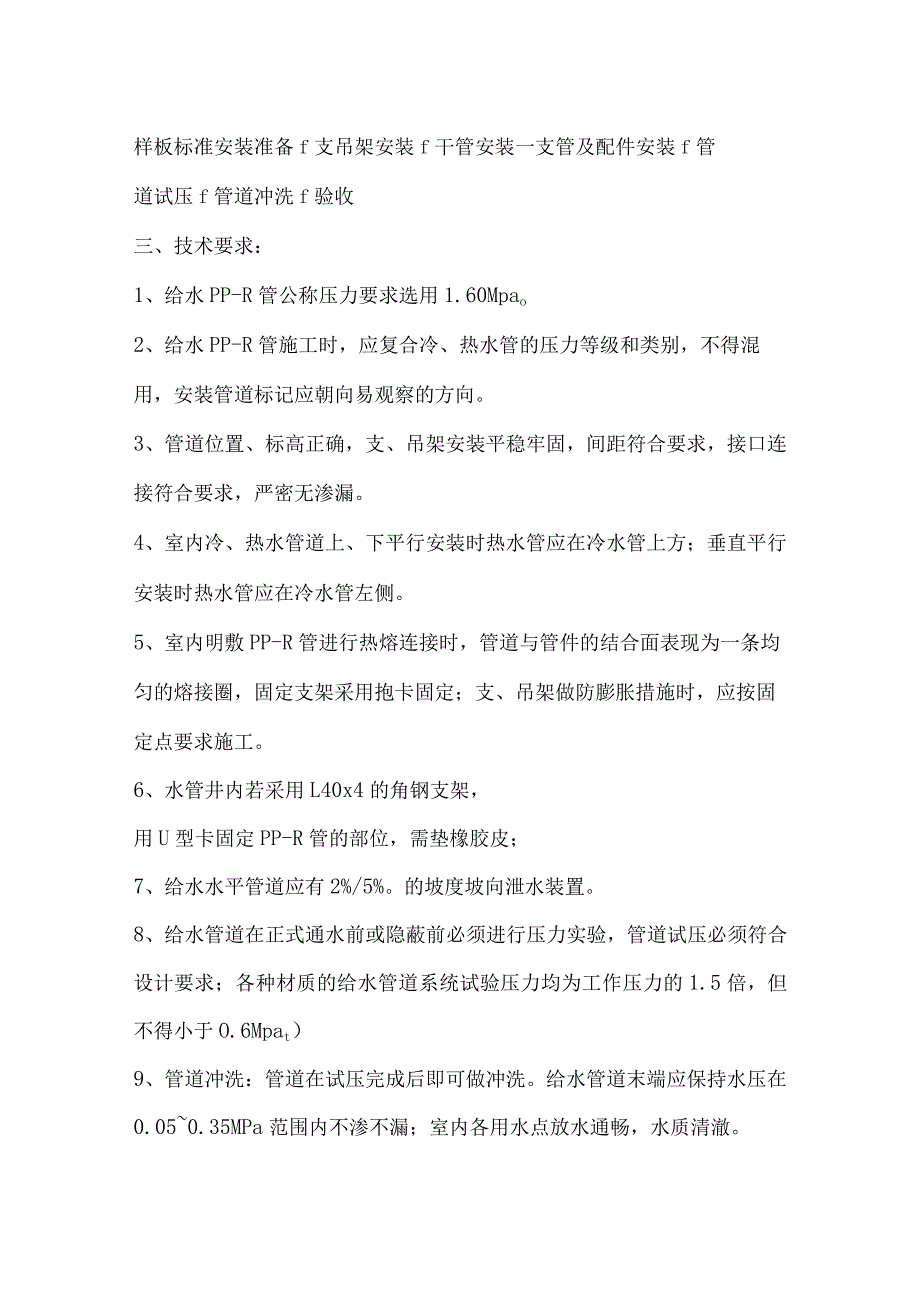

2、安装f管道试压f管道冲洗f验收三、技术要求：1、给水PP-R管公称压力要求选用1.60Mpao2、给水PP-R管施工时，应复合冷、热水管的压力等级和类别，不得混用，安装管道标记应朝向易观察的方向。3、管道位置、标高正确，支、吊架安装平稳牢固，间距符合要求，接口连接符合要求，严密无渗漏。4、室内冷、热水管道上、下平行安装时热水管应在冷水管上方；垂直平行安装时热水管应在冷水管左侧。5、室内明敷PP-R管进行热熔连接时，管道与管件的结合面表现为一条均匀的熔接圈，固定支架采用抱卡固定；支、吊架做防膨胀措施时，应按固定点要求施工。6、水管井内若采用L40x4的角钢支架，用U型卡固定PP-R管的部位，需垫

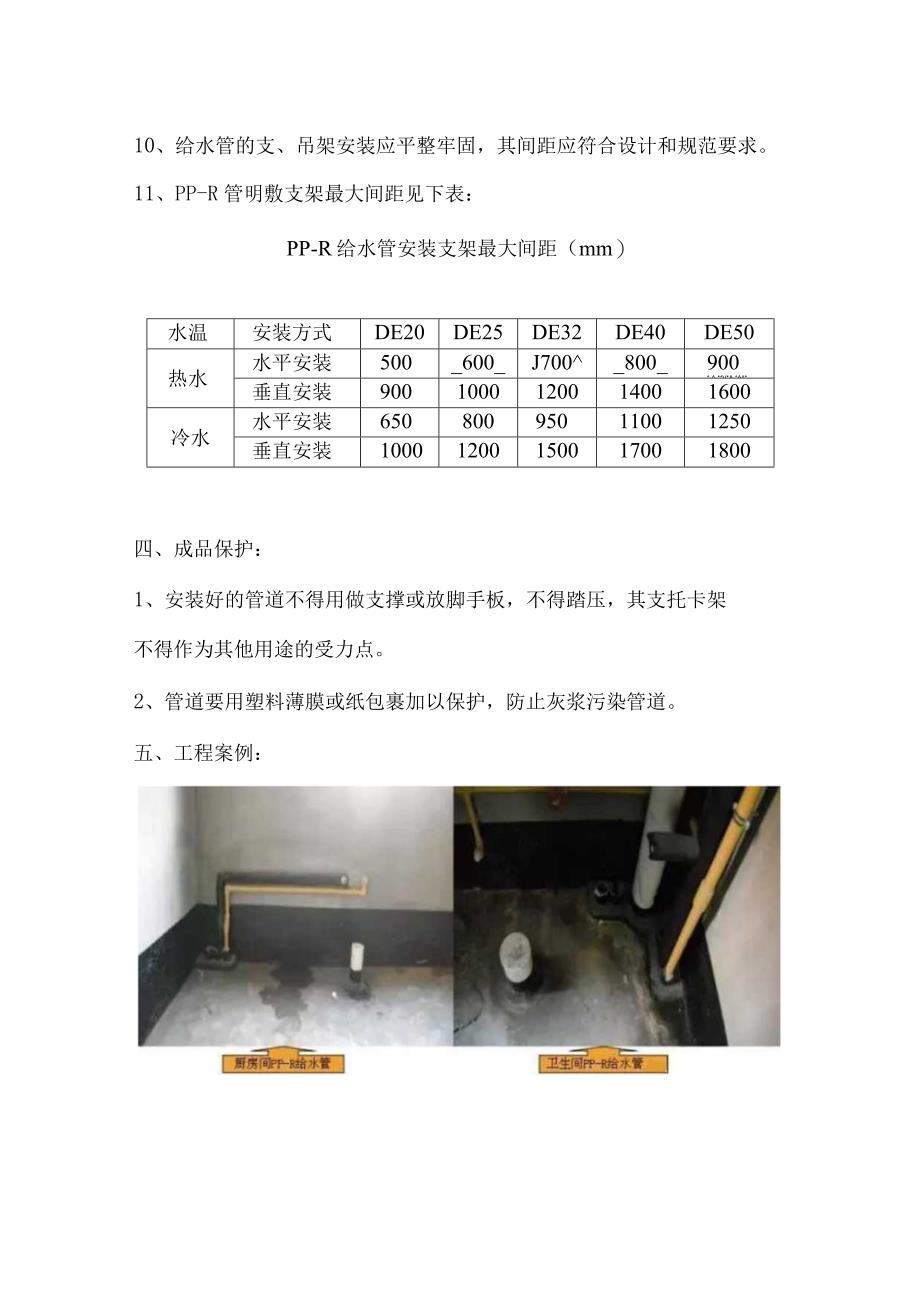

3、橡胶皮；7、给水水平管道应有2%/5%。的坡度坡向泄水装置。8、给水管道在正式通水前或隐蔽前必须进行压力实验，管道试压必须符合设计要求；各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于O.6Mpat）9、管道冲洗：管道在试压完成后即可做冲洗。给水管道末端应保持水压在0.050.35MPa范围内不渗不漏；室内各用水点放水通畅，水质清澈。10、给水管的支、吊架安装应平整牢固，其间距应符合设计和规范要求。11、PP-R管明敷支架最大间距见下表：PP-R给水管安装支架最大间距（mm）水温安装方式DE20DE25DE32DE40DE50热水水平安装500_600_J700_800_900
4、*-*V*A-*A*垂直安装9001000120014001600冷水水平安装65080095011001250垂直安装10001200150017001800四、成品保护：1、安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得作为其他用途的受力点。2、管道要用塑料薄膜或纸包裹加以保护，防止灰浆污染管道。五、工程案例：第二节室内厨卫间排水管道安装样板标准做法一、材料要求：1、施工单位要严格执行采购部规定的甲定乙供材料。所有管材、管件进场后，按产品标准要求对其外观、壁厚、配合公差进行现场检查，同时按同品牌、同批次不少于二个规格的要求进行见证取样，委托有资质的检测单位复试，合格后方可使用
5、。不得使用国家限制使用和淘汰落后的建材。2、管材、管件规格、型号符合图纸及有关标准的要求。排水管道必须采用与管材相适应的管件，同一系统的化学管材管件、应为同厂家同一批次的产品。3、室内厨卫排污主管采用螺旋消音实壁管，透气管、横管采用普通U-PVC管,管件与管子要配套。粘结剂应是同一厂家配套产品，并标有生产日期和有效期。4、洗衣机地漏采用防返溢地漏，其它地漏采用水封高度不小于50MM的地漏。5、阻火圈具有消防检验部门测试报告。二、工艺流程：样板标准：安装准备一预制加工一干管安装一立管安装一支管一配件安装一支架安装f通球试验一灌水试验三、技术要求：1、管道的坡表应符合设计要求，坡度合理，坡向正确，
6、且不能影响业主吊顶。2、生活污水塑料管道的坡度:项次管径（mm）标准坡度（%。）最小坡度（。）1502512275158311012641251055160743、室内给排水管道安装弹线、吊线、支架设置位置、间距合理，管卡与水管接确紧密。4、室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45三通或45四通和90斜三通或90四通；立管与排出管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头或顺水三通。5、排水立管管中距净墙面距离为100120MM;立管距灶边净距不得小于400MM,且不得因热辐射使管外壁温度高于40o6、卫生间、阳台地漏按规范要求应设置水封，洗衣机地漏
7、应为防返溢地漏，当地漏水封高度不能满足50MM时，应设置管道水封，并禁止在一个排水点上设置两个或两个以上的水封装置。S弯和P弯等起水封作用，必须满足相关产品标准要求。7、毛坯房洁具预留板洞中心离完成墙面间距宜为：浴缸280mm、坐便器35Omin、柱盆205mm、台盆15OnmI、地漏（淋浴间地漏除外）150InnI8、排污立管上每隔一层设置一个检查,但在最底层和有卫生间器具的最高层必须设置。检查中心距操作地面距离为1M,允许偏差正负20MM,朝向便于检修。9、排水横管坡度合理，坡向正确；平顶下排水支管和登高支管高度合理，不能影响业主吊顶。10、排水立管要求每层安装伸缩节，安装位置一般在每层连
8、接横支管的三通下部。如设计无要求时，伸缩节间距不得大于4mo11、连接卫生器具的短管伸出净地面统一为15CM;地漏甩口低于净地面5MM,周边地面应以1%的坡度坡向地漏，且防水严密，不得渗漏。12、空调冷凝水管道的斜三通或支管设置高度统一为：挂机1800MM、柜机150MMo13、管道、地漏应畅通无堵塞、无倒泛水；管道、地漏四周无渗漏；室内各用水点放水通畅；管道坡向顺直，无倒坡；同时要求：户内各类管道安装排列整齐,横平竖直，成排安装时直线部分相互平行等距,弯管部分的曲率半径一致，观感质量较好，清洁无污染，不存在卫生间排水支管高度影响吊顶现象。14、灌水试验，其灌水高度应不低于底层卫生器具的上边缘
9、或底层地面高度，满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。15、排水主立管及水平管均做通球试验，通球球径不小于排水管道管径的2/3,通球合格率必须达到100%。16、排水立管支、吊架间距应符合规范要求。17、排水塑料管道吊支架最大间距(m)：管径（mm）5075110125160-r-A*r1.21.52.02.02.0横管0.50.751.101.301.618、排水管D叁IlO的排水立管每层设置阻火圈。四、卫生间预埋套管新工艺（新工艺推广）：1、卫生间排水管穿楼板安装采用传统留洞方法工序多、处理不当容容易产生渗漏，使用成品防水套管可在结构施工阶段一次性
10、预埋防水套管，工序简单，固定容易、可靠，不易发生位移，防渗漏效果明显。由于卫生间渗漏是业主投诉的主要问题之一，也是房屋建筑工程的通病之一，要解决此种渗漏问题，一定要从“根”上彻底解决。2、卫生间排水管安装使用传统方法（结构留洞）后期安装一般会有四道工序，由于混凝土与塑料管两种不同材料的膨胀系数不同，在套管与楼板接触的部位会因伸缩出现细小缝隙，若卫生间地面防水这道工序把关不严，卫生间在今后使用时就会很容易渗漏。因防水套管翼环（止水片）的作用就会增加与楼板接触的密实度，保证了不会困材质的因素导致的细小缝隙，也就降低了漏水、渗水的概率前期预埋防水套管只要定位准确，成品保护到位，后期安装工序变得简单，
11、另外，防水套管还具有一般套管的维修时方便的特点。面层传统方法的四道工序2avc3、通病防治:(1)前期预埋定位尺寸要精准(如上图)，否则会影响排水管、以及座便器的安装。（2）预埋时一定要固定牢靠、用钉子将套管的四角钉牢，防止在混凝土浇筑时套管位移影响尺寸的精准度。（3）套管预埋后，露出混凝土地面的部分需用细混凝土或水泥砂浆作保护圈，以免造成破损）。五、成品保护：1、管道安装完成后，应将所有管口用管帽封闭严密，防止杂物进入，造成管道堵塞。并用塑料薄膜加强保护，防止造成污染，交付前将其清理撕除。2、严禁利用塑料管道为脚手架的支点或安全带的拉点、吊顶的吊点。六、工程案例：第三节进户配电箱穿线、接线样
12、板标准做法一、材料要求：施工单位要严格执行采购部规定的甲定乙供材料。材料进场后，按产品标准要求对其外观现场检查，同时按同品牌、同批次不少于二个规格的要求进行见证取样，委托有资质的检测单位复试，合格后方可使用。二、穿线的条件：1、为了保证成品的安全，土建的门、窗安装完成;2、箱体安装好，电表箱安装完成。3、穿线时，需按规范要求进行配色，进入箱体的电线长度为箱体周长的三分之二，电源进线在主开关同侧，根据实际情况而定。每个配电回路的电线进入箱体后，都要用标签注明其名称、用途，接线时才能同每个配电开关一一对应。三、安装接线：穿线完成后，可进行安装接线工作，在墙体刷白后进行。安装前，先将箱体内垃圾清理干
13、净，再将开关及其底座安装在箱体底部，再将零线端子排、地线端子排安装上，然后接线。接线必须按美观大方的原则进行：1、接着将导线理顺、拉直，不得呈现弯弯曲曲的现象，然后分组、分层次走线；2、按横平竖直的原则走线到开关、PEN排、PE排；四、质量要求：1、配电系统的器件极数、参数及性能指标与设计图纸一致。2、除壁挂空调插座外其它插座回路应设置动作电流不大于30mA,动作时间不大于0.1s的剩余电流保护装置，剩余电流保护应做模拟动作试验。3、回路功能标识齐全、准确。4、导线分色符合要求，配线整齐、无绞接，导线不伤芯、不断股，端子接线不多于2根。PE干线直接与PE排连接，PEN线和PE线分别经汇流排配出
14、。5、导线连接紧密。五、成品保护：面板不能有污染。六、工程案例：配电箱各回路标识明显，空开安装紧密。安装平整牢固，3C认证、功能使用区域标识清晰。第四节室内开关、插座安装样板标准做法一、材料要求：1、施工单位要严格执行采购部规定的甲定乙供材料。材料进场后,按产品标准要求对其外观行现场检查，同时按同品牌、同批次不少于二个规格的要求进行见证取样，委托有资质的检测单位复试，合格后方可使用。2、开关、插座的规格型号必须符合设计要求，并有产品合格证。和aCCCff认证标志。二、工艺流程样板标准：校对预留盒的位子和标高f清理预埋盒f接线f面板安装三、技术要求：1、暗装开关、插座面板安装的允许偏差为：(1)并列安装的高差不大于O.5三;同一房间的标高偏差不大于5mm；(2)面板垂直度不大于0.5mmo2、开关、插座盒内的导线：(1)开关、插座盒内的导线分色区分相线，即A相-黄色、B相-绿色、C相-红色、PEN-浅蓝色、PE-黄绿双色。(2)开关、插座盒内的导线应留有一定的余量，一般以控制在150mm为宜。(3)开关回路线与相线颜色一致。(4)插座的接线分色及对应位置：单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与
