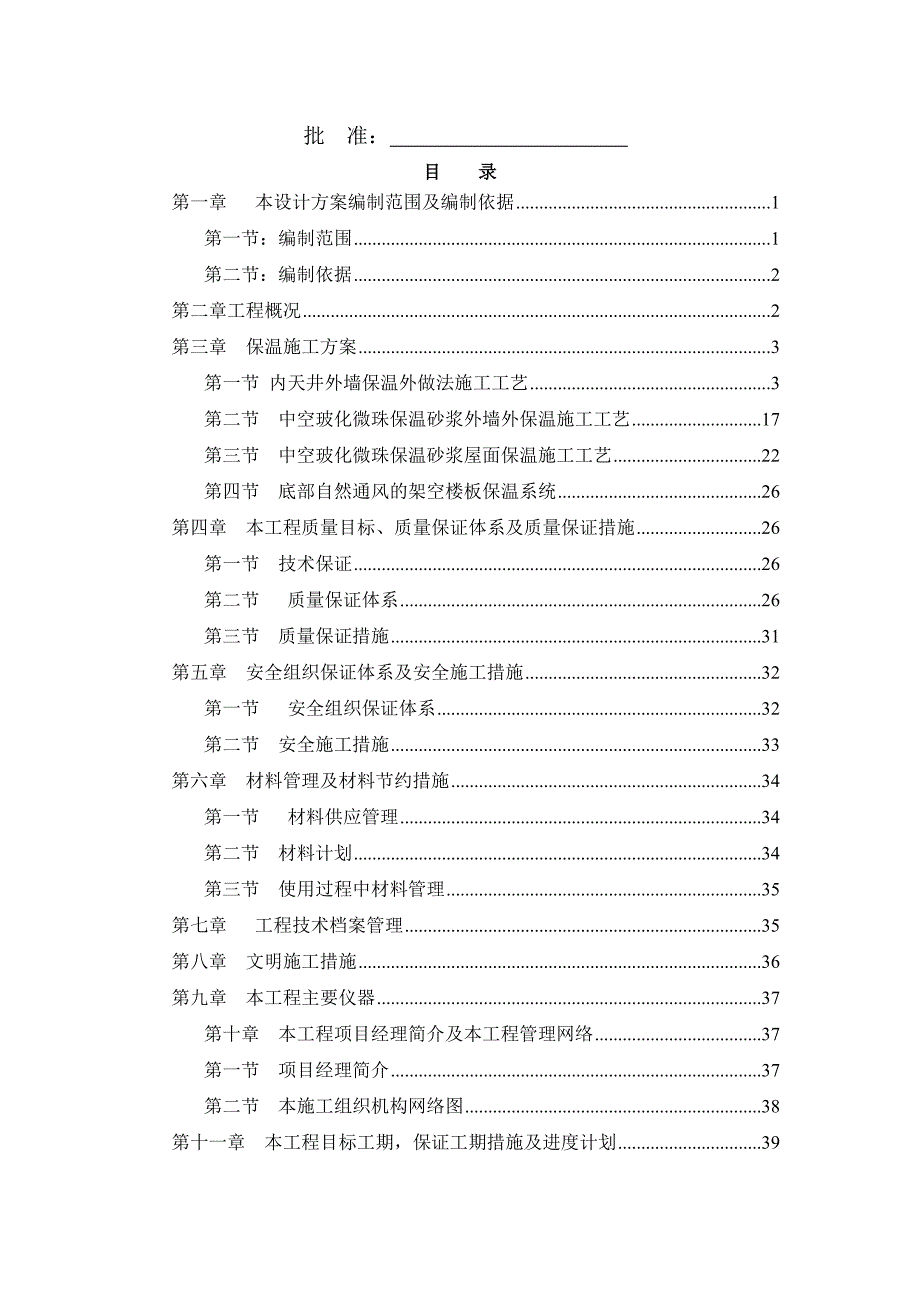

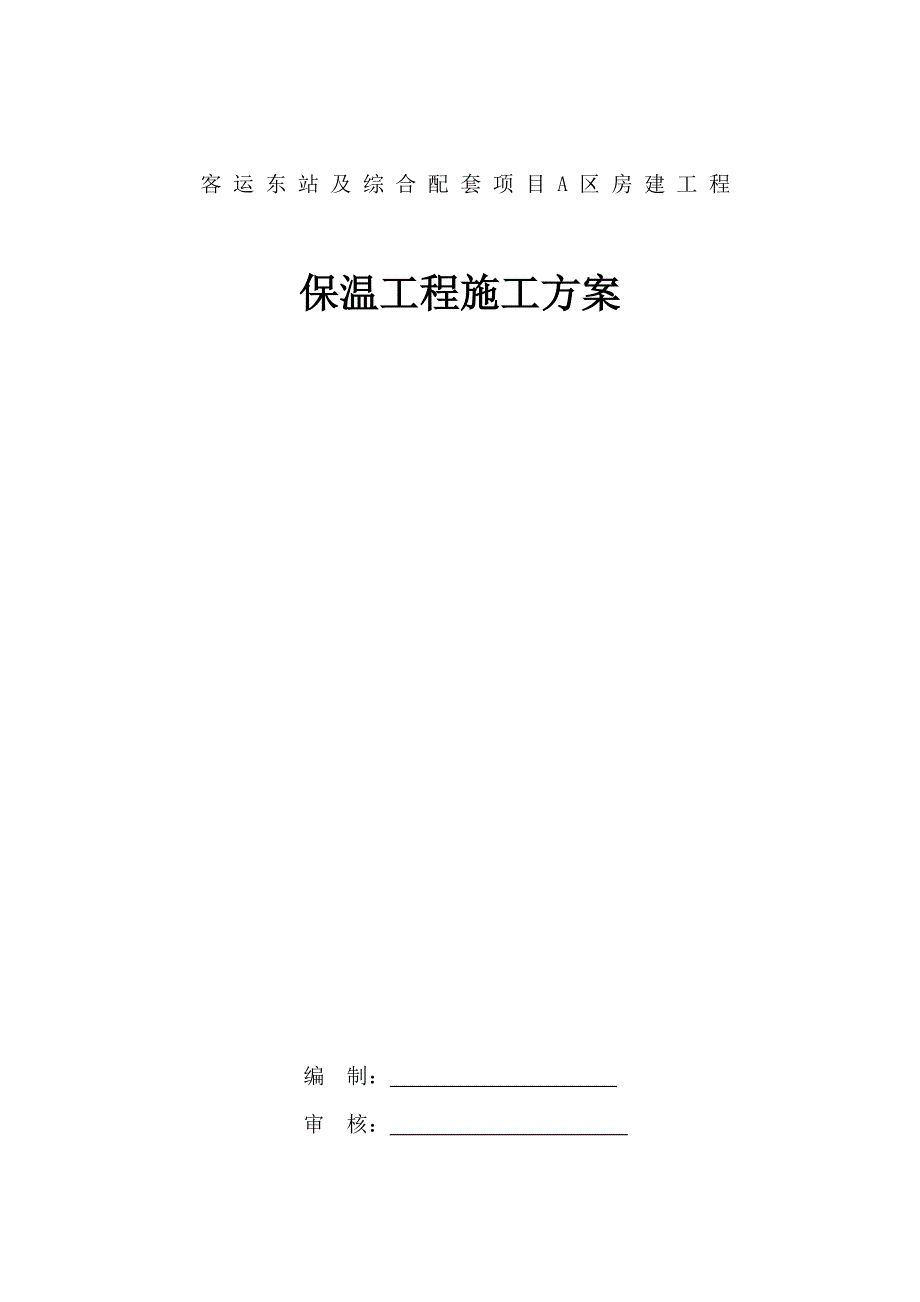

1、 客 运 东 站 及 综 合 配 套 项 目 A 区 房 建 工 程保温工程施工方案编 制： 审 核： 批 准： 目 录第一章 本设计方案编制范围及编制依据1第一节：编制范围1第二节：编制依据2第二章工程概况2第三章 保温施工方案3第一节 内天井外墙保温外做法施工工艺3第二节 中空玻化微珠保温砂浆外墙外保温施工工艺17第三节 中空玻化微珠保温砂浆屋面保温施工工艺22第四节 底部自然通风的架空楼板保温系统26第四章 本工程质量目标、质量保证体系及质量保证措施26第一节 技术保证26第二节 质量保证体系26第三节 质量保证措施31第五章 安全组织保证体系及安全施工措施32第一节 安全组织保证体系3

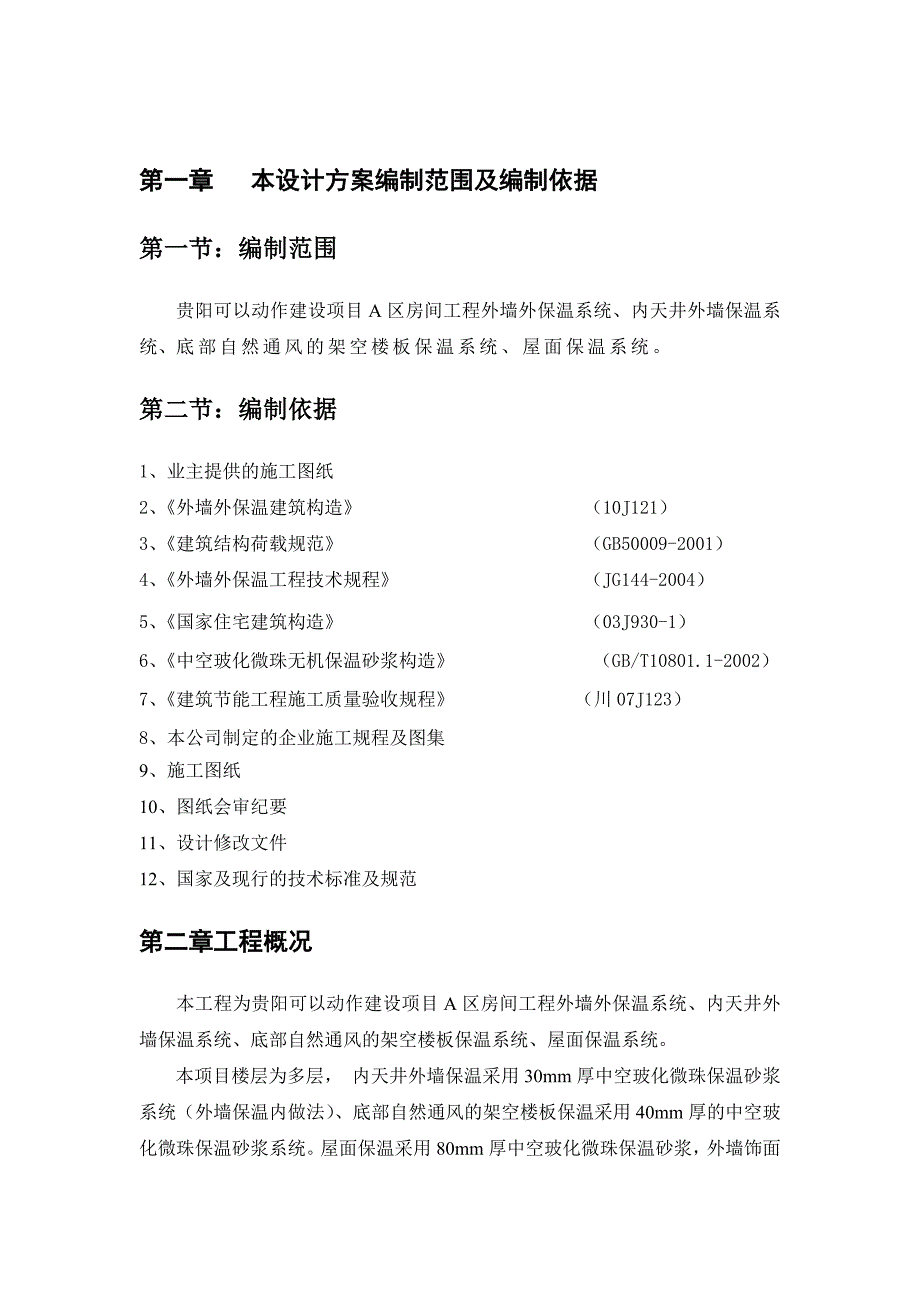

2、2第二节 安全施工措施33第六章 材料管理及材料节约措施34第一节 材料供应管理34第二节 材料计划34第三节 使用过程中材料管理35第七章 工程技术档案管理35第八章 文明施工措施36第九章 本工程主要仪器37第十章 本工程项目经理简介及本工程管理网络37第一节 项目经理简介37第二节 本施工组织机构网络图38第十一章 本工程目标工期，保证工期措施及进度计划39第一章 本设计方案编制范围及编制依据第一节：编制范围贵阳可以动作建设项目A区房间工程外墙外保温系统、内天井外墙保温系统、底部自然通风的架空楼板保温系统、屋面保温系统。第二节：编制依据1、业主提供的施工图纸2、外墙外保温建筑构造 （10
3、J121）3、建筑结构荷载规范 （GB50009-2001）4、外墙外保温工程技术规程 （JG144-2004）5、国家住宅建筑构造 （03J930-1）6、中空玻化微珠无机保温砂浆构造 （GB/T10801.1-2002）7、建筑节能工程施工质量验收规程 （川07J123）8、本公司制定的企业施工规程及图集9、施工图纸10、图纸会审纪要11、设计修改文件12、国家及现行的技术标准及规范第二章工程概况本工程为贵阳可以动作建设项目A区房间工程外墙外保温系统、内天井外墙保温系统、底部自然通风的架空楼板保温系统、屋面保温系统。本项目楼层为多层， 内天井外墙保温采用30mm厚中空玻化微珠保温砂浆系统（
4、外墙保温内做法）、底部自然通风的架空楼板保温采用40mm厚的中空玻化微珠保温砂浆系统。屋面保温采用80mm厚中空玻化微珠保温砂浆，外墙饰面材料为干挂铝单板及玻璃幕墙。第三章 保温施工方案第一节 内天井外墙保温外做法施工工艺一、主要材料1、找平层 ： 1：25水泥砂浆2、界面剂：界面砂浆3、保温层：中空微珠保温4、网格布：按行业标准JG1582004 ）选择1 60g，孔距44mm，用塑料锚栓固定。5、抗裂防护层：抗裂砂浆。二、材料用量1、找平层 ： 1：25水泥砂浆，其用量按实际墙体平整度和垂直度确定。2、界面剂：混凝土墙面用，砖墙和拉毛处理过的墙面不需要用，设计厚度2-3mm，理论用量2kg
5、/m2。3、中空微珠保温层：1公分每平方米用量4.2kg，施工损耗约10左右：4、网格布：搭接不应小于10mm，阴阳角处的搭接不应小于50mm；5、锚栓：膨胀钉锚固于基层的深度不小于25mm；6、抗裂沙浆：设计厚度57mm，施工损耗约10左右即理论用量68kg /m2。三、施工条件1、基层墙面应干燥并已验收合格，门窗框已安装到位。内墙上的消防梯、水落管、各种进户管线等外墙上的各种预埋件已安装完毕。2、施工现场环境温度和基层墙体表面温度在施工及施工后24h内建议不得低于5摄氏度（低于5摄氏度应使用甲酸钙防冻措施），可使风力不大于5级。3、为保证施工质量，施工面应避免长时间阳光直射，应保证系统施工
6、的连续性。4、雨天施工应采取有效措施，防止雨水冲刷墙面，有脚架带网布为宜。5、墙体系统在施工过程中所采取的保护措施，应待泛水、密封材料等永久保护按设计要求施工完毕后方可拆除。四、工艺流程1：2 5水泥沙浆找平施工前12h或2h将墙面浇水滚涂界面砂浆分二遍做保温砂浆养护至少24h第一遍抗裂砂浆铺设网格布锚栓固定第二遍抗裂砂浆（覆盖锚栓）养护1、抹灰找平层外保温系统的性能指标试 验 项 目性 能 指 标吸水量，g/m2，浸水24 h 500抗冲击强度，J普通型 (P型) 3.0加强型 (Q型) 10.0抗风压1）抗风压值不小于工程项目的风荷载设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密
7、度，g/(m2 h) 0.85不透水性试样防护层内侧无水渗透耐候性1）表面无裂纹、粉化、剥落现象2、界面胶粘剂的性能指标试 验 项 目性 能 指 标压剪粘接强度，MPa（与水泥砂浆）原强度 0.70耐水 0.50耐冻融 0.504、中空玻化微珠浆料项目单位指标湿表观密度/m650干表观密度/m260300导热系数w/m.k0.070蓄热系数w/m.k0.95抗压强度KP300压剪粘接强度KP80线性收缩率%0.3软化系数-0.6难燃性-A级不然4、耐碱网布主要性能指标试 验 项 目性 能 指 标单位面积质量，g/m2 130耐碱断裂强力（经、纬向），N/50mm 750耐碱断裂强力保留率（经、
8、纬向），% 50断裂应变（经、纬向），% 5.05、其他各产品符合贵州省地方标准五、劳动力组织根据总体进度计划，现场的条件和基层的状况，劳动力计划如下：序号工种劳动力备注1普工15人2泥工25人3技工10人4电工1人六、外墙外保温的主要施工步骤简述如下：1、基层处理：将墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔凿或修补。伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工的余地2、控线挂基准线：根据建筑外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线，装饰缝线，在各层房间外墙挂垂直基准线，以控制墙面的垂直度和平整度。3、应做好系统在窗台、柱边的包边处理。
9、装饰缝、门窗四周和阴阳角等处应做好局部加强施工。（见下图）4、配制粘结用聚合物砂浆：将粘结砂浆胶粉与水按5：1重量比配制，用电动搅拌器搅拌均匀，一次配制用量以一小时内用完为宜；配好的料注意防晒避风，超过可操作时间不准再度加水使用。集中搅拌，专人定岗。5、（一）施工条件：1、基层墙面应干燥并已验收合格，门窗框已安装导位。外墙上的消防梯、落水管、各种进户管线等外墙上的各种预埋件已安装完毕。2、施工现场环境温度和基层墙体表面温度在施工及施工后24h内建议不得低于5摄氏度（低于5摄用甲酸钙防冻措施）。3、为保证施工质量，施工面应避免长时间阳光直射，应保证系统施工的连续性。4、雨天施工应采取有效措施，防
10、止雨水冲刷墙面，有脚架带网布为宜。5、墙体系统在施工过程中所采取的保护措施，应带防水、密封等长久保护，按设计要求施工完毕后方可拆除。（二）、配合施工条件检查、准备：1、墙体工程质量检查验收A、墙体的检查：根据墙体材质，参考砌体工程施工及验收规范进行检验合格后方可实施找平抹灰。具体要求如下：（1）、使用1：25水泥砂浆找平，若混凝土及砌筑墙体平整度、垂直度状况在规范允许范围内（保温允许4mm），也可无需做找平砂浆层。可在界面砂浆的施工表面层上直接施工保温砂浆；（2）、表面强度达到0，5Mpa：（3）、平整度和垂直度要求：2米靠尺检查，差距控制在4mm以内；B、预埋件检查：外墙面上预埋件（消防梯、
11、水落管、进线管、外墙饰件等）依照图纸要求安装完毕；C、门窗的检查：保温砂浆施工前，门、窗框必须按照设计要求安装完毕，做好门、窗侧边水泥砂浆收头工作，且符合设计施工验收规范： D 架设的准备：按照国家验收的有关规定进行施工安全技术交底和劳动保护及防火、防毒的安全捡查：E、材料准备：所需要的材料进场后，按照相关规定登记检查，并妥善贮存和管理。提前做好材料报检和送检工作；F、水电准备：依据需求配送电源及相关的水源，水质应符合混凝土拌和用水标准：G、工具的准备：施工前的工具准备到位，工具的完好性与设备的调试；H、人员的培训：重点在于产品、工艺、施工步骤、注意事项及安全须知、安全措施及文明施工等方面。2
12、、施工气候条件施工条件：本系统的施工24小时内，环境温度应在535摄氏度之间，严禁在大风、大雨以及阳光直射下施工。否则需采取防护措施。（三） 基层面检查与处理1、基层面检查（1）、干燥度检查：基层面和找平层砂浆干燥程度、潮湿程度、固化程度。（2）、干净度检查：基层面的油污、灰尘、疏松物等影响粘结效果的异物。（3）、表面强度检查：基层面砂浆的表面强度、裂缝、砂眼、空鼓等检查，钻机钻检查强度和起砂情况。（4）、平整度和垂直度检查。2、基层面处理（1）、驱除浮尘、疏松物、表面凸起物1 0 nm应铲平。（2）、钢制轻打磨：驱除油污。（3）、墙面修整处理：修补提高平整和垂直度，提高表面强度，从顶层到底层
13、地面弹厚度控制线，如顶层和底层垂直度出现差异，此时必须用1：25水泥砂浆找平。并且用2m的靠尺或水平仪检测平整度，要求差距控制在4 mm范围内。 （4）、基墙为混凝土，空心砌块、粘土砖等，基材无油污、无灰尘及其他松软附着物，对于基材表面过于干燥或表面温度超过35摄氏度，应在施工前一天用水冲拭表面。（5）、如果基面过度凹凸，应用水泥砂浆提前补平，以保证保温浆料层厚度均匀。（6）、外墙致密基材及松软墙体，必须用界面剂糙化处理。（四）垂直、套方、打点、冲筋、厚度控制及面砖保温工程的施工工艺：1、吊垂直线：从顶层到底层地面吊垂直线，预留出保温层和外饰面砖层的厚度，弹好控制线，再做护角。2、弹好控制线、作好阳角护角后。如果顶层和底层不垂直，平整度（厚度）相差较大时，必须用1：25的水泥砂浆找平，养护后再作保温。3、打点、冲筋：用配制搅拌好的保温浆料直接做成直径为30 mm、厚度为设计要求的灰饼冲筋，达到找平标准。4、聚合物外墙外保温面砖饰面系统的施工工艺如下：界面砂浆中空微珠保温砂浆十抗裂砂浆网格布十锚固件抗裂砂浆。(五)保温材料搅拌及施工1、界面砂浆（1）、搅拌：
