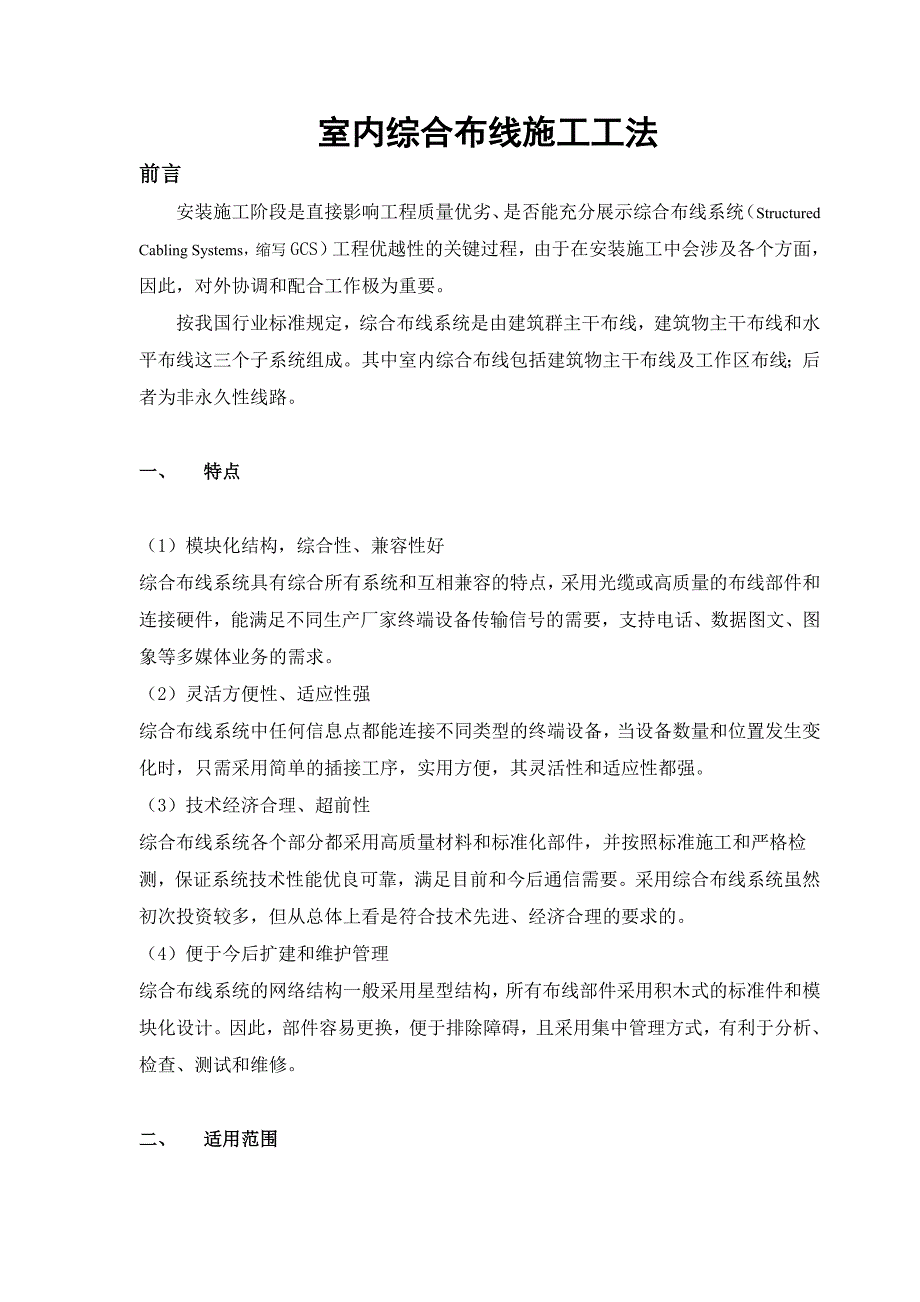

1、 室内综合布线施工工法前言安装施工阶段是直接影响工程质量优劣、是否能充分展示综合布线系统（Structured Cabling Systems，缩写GCS）工程优越性的关键过程，由于在安装施工中会涉及各个方面，因此，对外协调和配合工作极为重要。按我国行业标准规定，综合布线系统是由建筑群主干布线，建筑物主干布线和水平布线这三个子系统组成。其中室内综合布线包括建筑物主干布线及工作区布线；后者为非永久性线路。一、 特点（1）模块化结构，综合性、兼容性好综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要，支持电话、数据图文、图象
2、等多媒体业务的需求。 （2）灵活方便性、适应性强 综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强。 （3）技术经济合理、超前性 综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要。采用综合布线系统虽然初次投资较多，但从总体上看是符合技术先进、经济合理的要求的。（4）便于今后扩建和维护管理 综合布线系统的网络结构一般采用星型结构，所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析

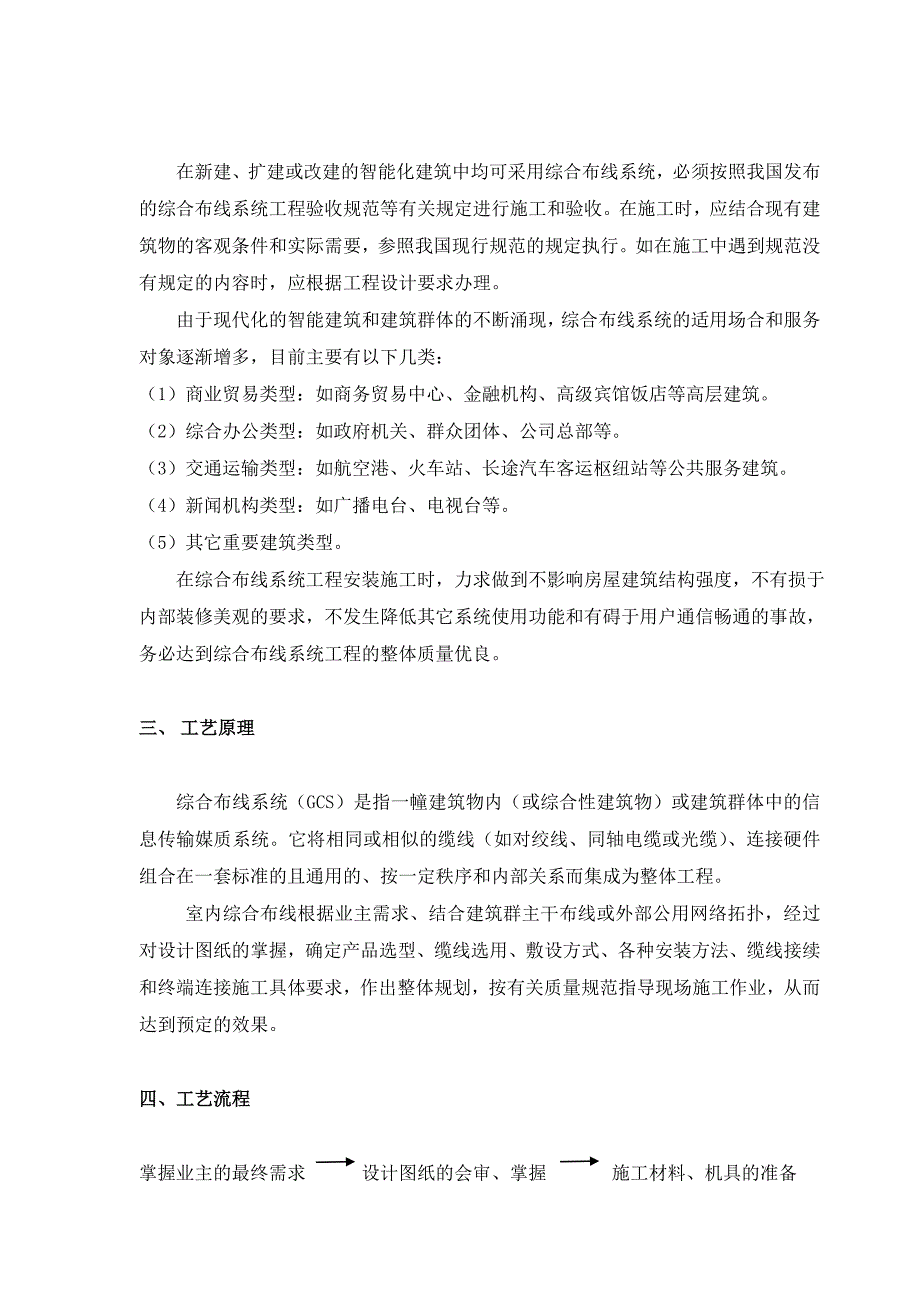

3、、检查、测试和维修。 二、 适用范围 在新建、扩建或改建的智能化建筑中均可采用综合布线系统，必须按照我国发布的综合布线系统工程验收规范等有关规定进行施工和验收。在施工时，应结合现有建筑物的客观条件和实际需要，参照我国现行规范的规定执行。如在施工中遇到规范没有规定的内容时，应根据工程设计要求办理。 由于现代化的智能建筑和建筑群体的不断涌现，综合布线系统的适用场合和服务对象逐渐增多，目前主要有以下几类： （1）商业贸易类型：如商务贸易中心、金融机构、高级宾馆饭店等高层建筑。 （2）综合办公类型：如政府机关、群众团体、公司总部等。 （3）交通运输类型：如航空港、火车站、长途汽车客运枢纽站等公共服务建
4、筑。 （4）新闻机构类型：如广播电台、电视台等。 （5）其它重要建筑类型。 在综合布线系统工程安装施工时，力求做到不影响房屋建筑结构强度，不有损于内部装修美观的要求，不发生降低其它系统使用功能和有碍于用户通信畅通的事故，务必达到综合布线系统工程的整体质量优良。 三、 工艺原理 综合布线系统（GCS）是指一幢建筑物内（或综合性建筑物）或建筑群体中的信息传输媒质系统。它将相同或相似的缆线（如对绞线、同轴电缆或光缆）、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体工程。室内综合布线根据业主需求、结合建筑群主干布线或外部公用网络拓扑，经过对设计图纸的掌握，确定产品选型、缆线选用、敷

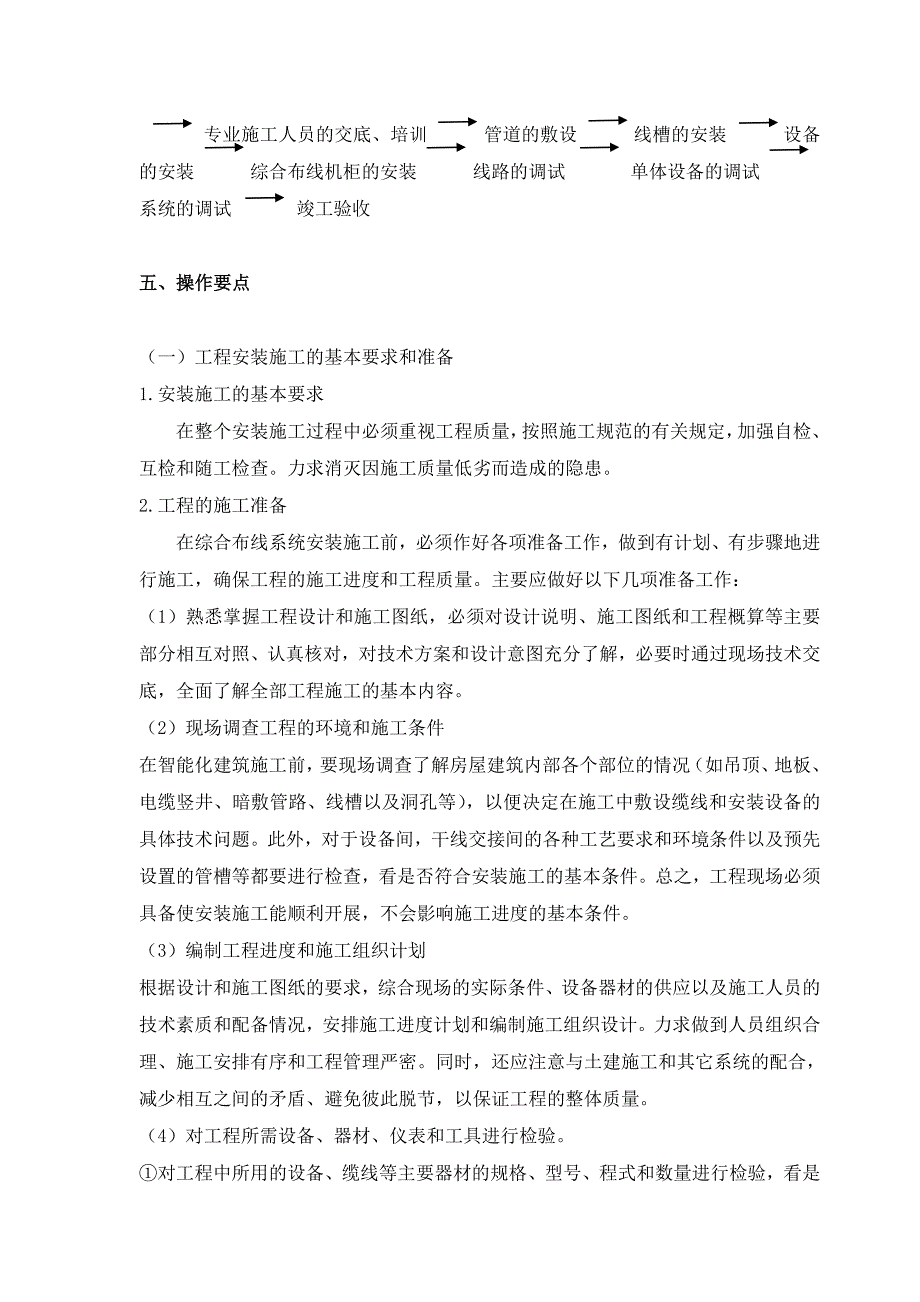

5、设方式、各种安装方法、缆线接续和终端连接施工具体要求，作出整体规划，按有关质量规范指导现场施工作业，从而达到预定的效果。四、工艺流程掌握业主的最终需求 设计图纸的会审、掌握 施工材料、机具的准备 专业施工人员的交底、培训 管道的敷设 线槽的安装 设备的安装 综合布线机柜的安装 线路的调试 单体设备的调试 系统的调试 竣工验收五、操作要点（一）工程安装施工的基本要求和准备 1.安装施工的基本要求 在整个安装施工过程中必须重视工程质量，按照施工规范的有关规定，加强自检、互检和随工检查。力求消灭因施工质量低劣而造成的隐患。2.工程的施工准备 在综合布线系统安装施工前，必须作好各项准备工作，做到有计划
6、、有步骤地进行施工，确保工程的施工进度和工程质量。主要应做好以下几项准备工作： （1）熟悉掌握工程设计和施工图纸，必须对设计说明、施工图纸和工程概算等主要部分相互对照、认真核对，对技术方案和设计意图充分了解，必要时通过现场技术交底，全面了解全部工程施工的基本内容。 （2）现场调查工程的环境和施工条件 在智能化建筑施工前，要现场调查了解房屋建筑内部各个部位的情况（如吊顶、地板、电缆竖井、暗敷管路、线槽以及洞孔等），以便决定在施工中敷设缆线和安装设备的具体技术问题。此外，对于设备间，干线交接间的各种工艺要求和环境条件以及预先设置的管槽等都要进行检查，看是否符合安装施工的基本条件。总之，工程现场必须
7、具备使安装施工能顺利开展，不会影响施工进度的基本条件。 （3）编制工程进度和施工组织计划 根据设计和施工图纸的要求，综合现场的实际条件、设备器材的供应以及施工人员的技术素质和配备情况，安排施工进度计划和编制施工组织设计。力求做到人员组织合理、施工安排有序和工程管理严密。同时，还应注意与土建施工和其它系统的配合，减少相互之间的矛盾、避免彼此脱节，以保证工程的整体质量。 （4）对工程所需设备、器材、仪表和工具进行检验。 对工程中所用的设备、缆线等主要器材的规格、型号、程式和数量进行检验，看是否符合设计文件规定的要求，不符合规定的设备和缆线不得在工程中使用。 缆线的外护层必须检查有无破损，对缆线的技
8、术性能和各项参数应作测试和记录，具体有电缆或光缆的衰减、近端串音衰减、绝缘电阻以及光学传输特性等指标。缆线必须经检查合格后才允许使用。 配线设备和其它接插件都必须符合我国现行标准规定的要求。例如设备外表必须完整无损。内部零部件齐全；接插件的各种机械和电气性能优良；光学传输特性符合标准；所有安装配件均配套齐全、牢固可靠。 各种电气性能测试仪表的精度要求合格，必须事先进行全面测试和检查，如发现问题应及早检修或更换。对于施工中使用的光纤熔接机、电缆芯线接续机等设备都必须能保证正常工作、技术性能完善。 各种施工器具应清点和检验，如有欠缺和质量不佳必须补齐和修复。攀登工具和牵引工具都不得有损坏和失灵现象
9、，以防施工中发生危害人身安全的事故。尤其是电动工具都为带电作业，必须详细检查连接软线并进行通电测试，确无问题时才能在施工中使用。（5）考虑环境限制、与各类流体分开或按规范留足够的距离；（二）管道施工的安装1.弯管，25mm及以下采用手扳弯管机，25mm以上使用液压弯管机。2.敷设前，保证管路的畅通，进箱、盒要顺直。3.一管一孔，不可开长排孔，铁制盒、箱严禁用电气焊开孔。4.接线盒焊接牢固，标高、位置正确、无遗漏。5.管路的绑扎、进盒、箱按规范施工，做好可靠接地。（三）工程线槽和设备的安装 1.线槽的安装，一般用于缆线路由集中且缆线条数较多的段落。 （1）线槽（桥架）的规格尺寸、安装方式位置均应
10、按设计规定和施工图的要求。 （2）在设备间和干线交接间中，垂直安装的线槽穿越楼板的洞孔及水平安装的线槽穿越墙壁的洞孔，要求其位置配合相互适应。在设备间内如有多条平行或垂直安装的线槽时，应注意房间内的整体布置，做到美观有序，便于缆线连接和敷设，并要求线槽间留有一定间距，以便于施工和维护。（3）线槽与设备和机架的安装位置应互相平行或直角相交，两段直线段的线槽相接处应采用连接件连接，要求装置牢固、端正。线槽采用吊架方式安装时，吊架与线槽要垂直形成直角，各吊装件应在同一直线上安装，间隔均匀、牢固可靠，无歪斜和晃动现象。沿墙装设的线槽，要求墙上支持铁件的位置保持水平、间隔均匀、牢固可靠，不应有起伏不平或
11、扭曲歪斜现象。（4）线槽的水平度偏差每米不超过2mm。（5）为了保证金属线槽的电气连接性能良好，并应有可靠的接地装置。如利用线槽构成接地回路时，须测量其接头电阻，需在标准规定内。 （6）线槽穿越楼板或墙壁的洞孔处应加装保护。缆线敷设完毕后，除盖板盖严外，还应用防火涂料密封洞孔口的所有空隙，以利于防火。线槽的油漆颜色应尽量与环境色彩协调一致，并采用防火涂料。 2.设备的安装 综合布线系统工程中设备的安装，主要是指各种配线接续设备和通信引出端。由于国内外生产的配线接续设备品种和规格不同，其安装方法也有区别。在安装施工时，应根据选用设备的特点采取相应的安装施工方法。 （1）机架、设备的排列位置和设备
12、朝向都应按设计安装，并符合实际测定后的机房平面布置图的要求。 （2）机架、设备安装完工后，其水平度和垂直度都应符合厂家规定，若无规定时，其前后左右的垂直度偏差均不应大于3mm。要求机架和设备安装牢固可靠，如有抗震要求时，必须按抗震标准要求加固。各种螺丝必须拧紧，无松动、缺少和损坏，机架没有晃动现象。 （3）相邻机架和设备应互相靠近，机面排列平齐。 （4）建筑物配线架如采用双面的落地安装方式时，应符合以下规定： 缆线从配线架下面引上时，配线架的底座与缆线的上线孔必须相对应，以利缆线平直顺畅引入架中。 跳线环等设备部件装置牢固，其位置横竖、上下、前后均应平直一致。接线端子应按标准规定和缆线用途划分
13、连接区域，以便连接，且应设置标志，以示区别和醒目。 （5）如采用单面配线架（箱），且在墙壁安装时，要求墙壁必须坚固牢靠，能承受机架质量。其机架（柜）底距地面距离宜为300mm800mm，也可视具体情况而定。接线端子应按标准规定和缆线用途划分连接区域，并应设置标志，以示区别与醒目。 此外，在干线交接间中的楼层配线架一般采用单面配线架（箱），其安装方式都为墙壁安装，要求也与前述相同。 （6）在新建的智能化建筑内使用的小型配线设备和分线设备宜采用暗敷方式，其箱体埋装在墙内。为此，房屋建筑施工时，在墙壁上需按要求预留洞孔，先将箱体埋装墙内，综合布线系统施工时装设接部件和面板，这样有利于分别施工。在已建
14、的建筑、物中如无条件暗敷时，也可采用明敷方式，以减少凿打洞和影响房屋建筑强度。 （7）机架设备、金属钢管和线槽的接地装置应符合设计施工及验收标准规定，要求有良好的电气连接，所有与地线连接处应使用接地垫圈，垫圈尖角应对向铁件，刺破其涂层，必须一次装好，不得将已装过的垫圈取下重复使用，以保证接地回路通畅无阻。 （8）接续模块等接续或插接部件的型号、规格和数量，都必须与机架和设备配套使用，并根据用户需要配置，做到连接部件安装正确、牢固稳定、美观整齐、对号入座、完整无缺；缆线连接区域划界分明，标志完整、清晰，以利于维护和日常管理。 （9）缆线与接续模块等接插部件连接时，应按工艺要求标准长度剥除缆线护套
15、，并按线对顺序正确连接。如采用屏蔽结构的缆线时，必须注意将屏蔽层连接妥当，不应中断，并按设计要求作好接地。 （10）通信引出端（即信息插座）品种多种多样，其安装方式和规格型号有所不同，应根据设计配备确定。安装方法应根据工艺要求，结合现场实际条件选择。如在地面安装时，盒盖应与地面齐平，要求严密防水和防尘；在墙壁安装时，要求位置正确，便于使用。 （三）综合布线系统工程的电缆施工敷设 建筑物主干布线子系统和水平布线子系统，包括缆线敷设和终端等内容。 1.建筑物主干布线子系统的电缆施工 建筑物主干布线子系统的缆线较多，且路由集中，是综合布线系统的重要骨干线路，来不得半点马虎。 （1）对于主干路由中采用的缆线规格、型号、数量、起迄段落以及安装位置，必须在施工现场对照设计文件进行重点复核，如有疑问，要及早与设计单位协商解决。对己到货的缆线也需清点和复查，并对缆线进行标志，以便敷设时对号入座。 （2）建筑物主干缆线一般采用由建筑物的高层向低层下垂敷设，即利用缆线本身的自重向下垂放的施工方式。该方式简便、易行、减少劳动工时和体力消耗，还可加快施工进度。为了保证缆线外护层不受损伤，在敷设时，除装设滑车轮和保护装置外，要求牵引缆线的拉力不
