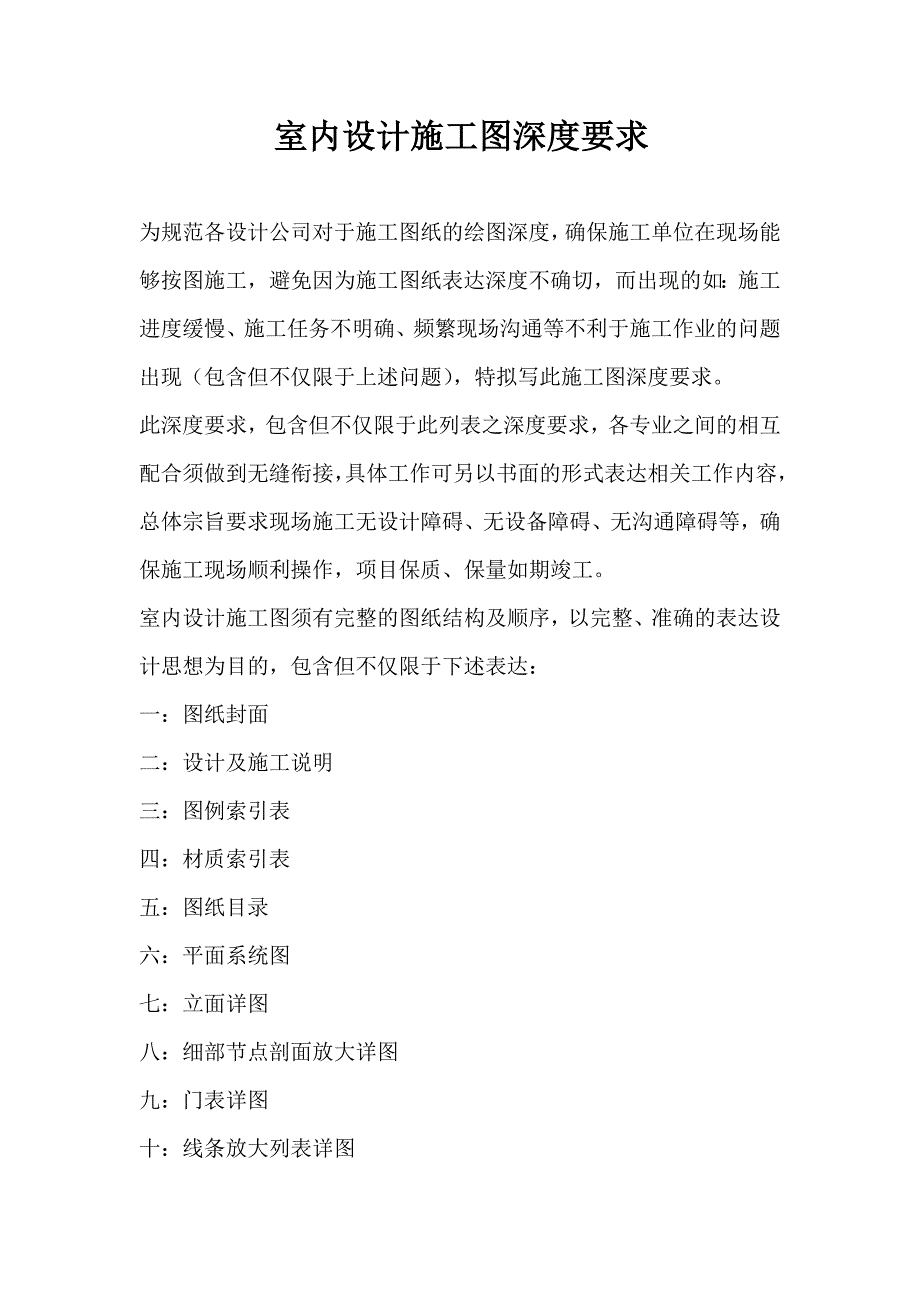

1、室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面二：设

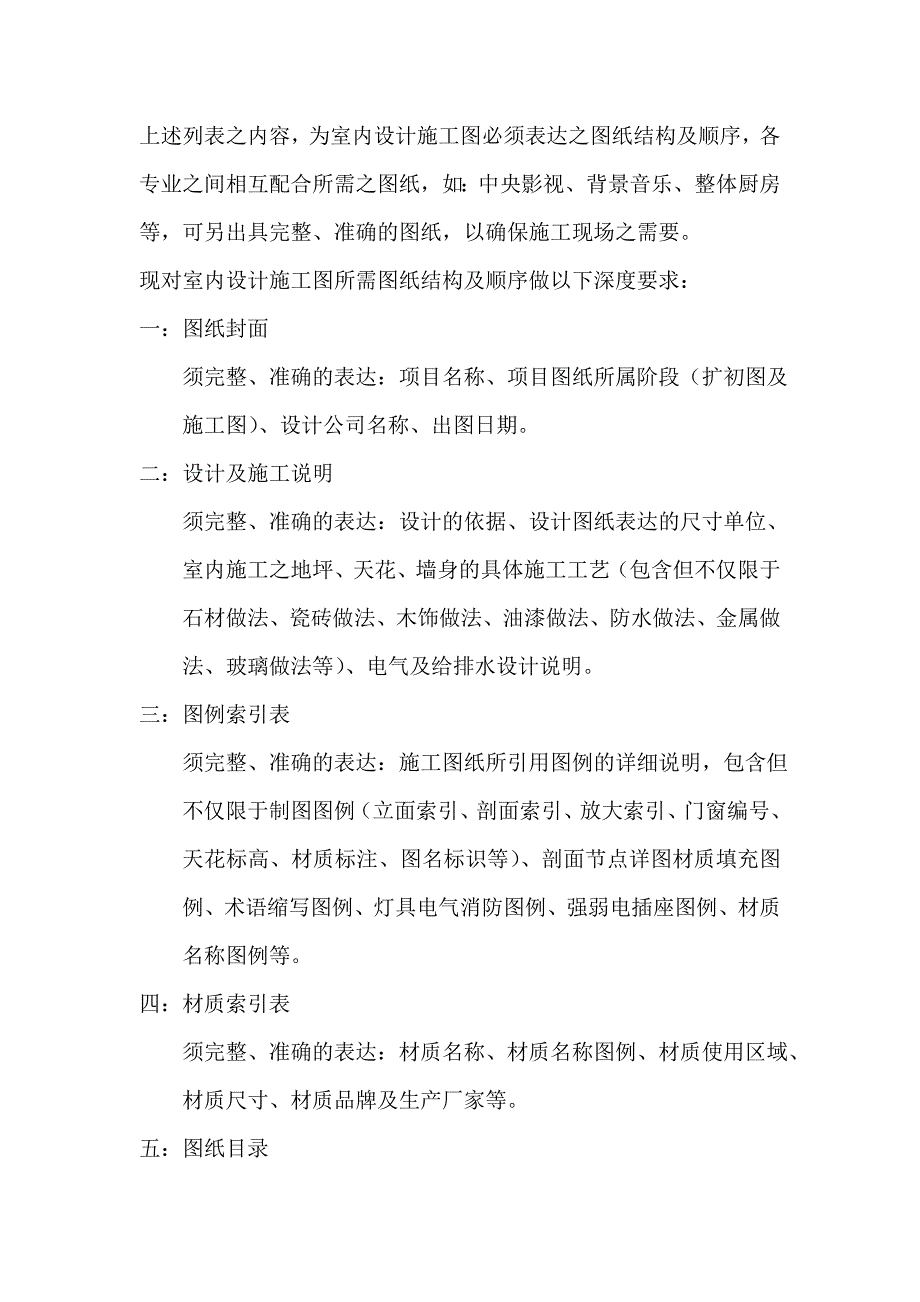

2、计及施工说明三：图例索引表四：材质索引表五：图纸目录六：平面系统图七：立面详图八：细部节点剖面放大详图九：门表详图十：线条放大列表详图上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。现对室内设计施工图所需图纸结构及顺序做以下深度要求：一：图纸封面 须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。二：设计及施工说明 须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做

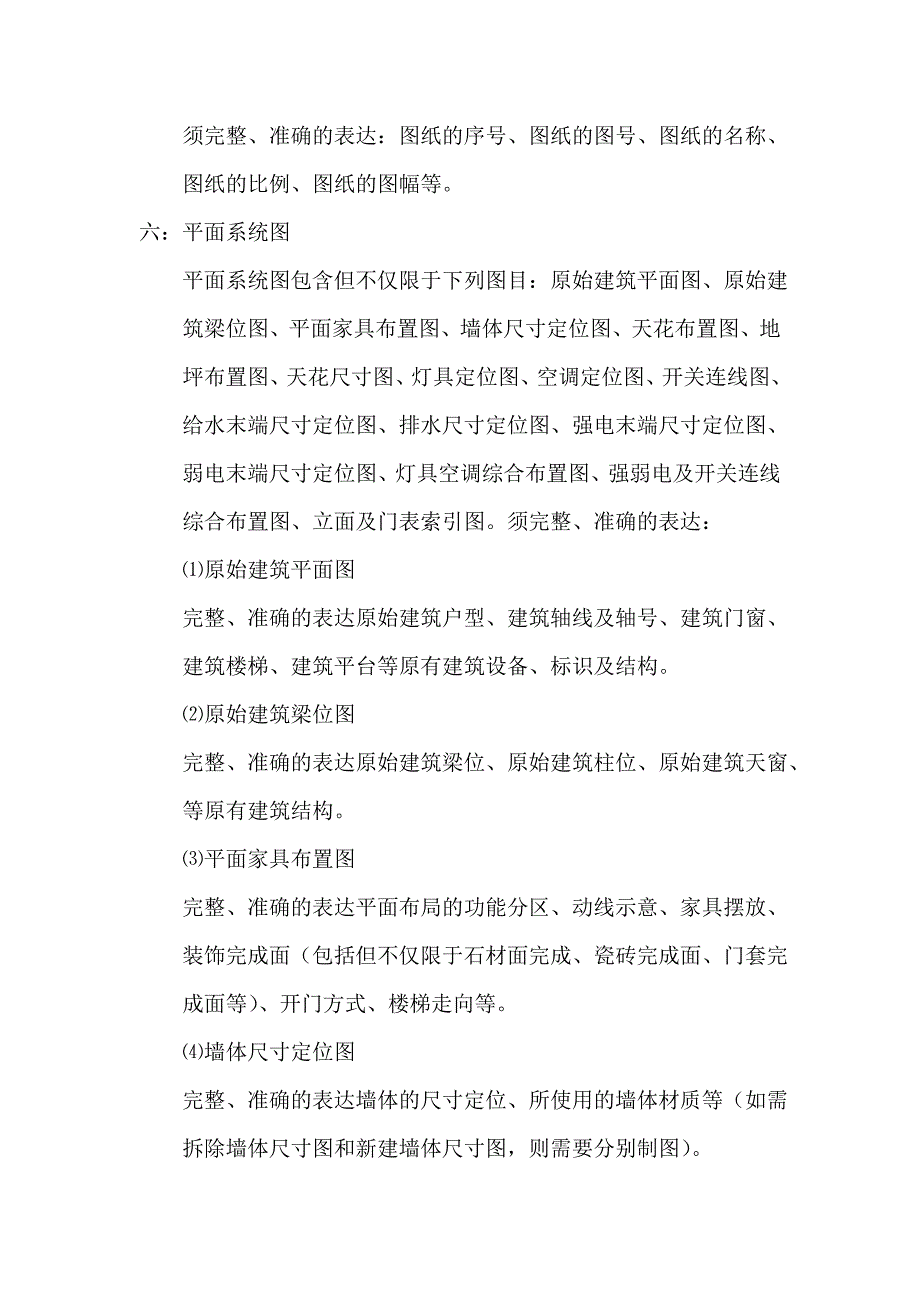

3、法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。三：图例索引表 须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。四：材质索引表 须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。五：图纸目录 须完整、准确的表达：图纸的序号、图纸的图号、图纸的名称、图纸的比例、图纸的图幅等。六：平面系统图 平面系统图包含但不仅限于下列图目：原始
4、建筑平面图、原始建筑梁位图、平面家具布置图、墙体尺寸定位图、天花布置图、地坪布置图、天花尺寸图、灯具定位图、空调定位图、开关连线图、给水末端尺寸定位图、排水尺寸定位图、强电末端尺寸定位图、弱电末端尺寸定位图、灯具空调综合布置图、强弱电及开关连线综合布置图、立面及门表索引图。须完整、准确的表达： 原始建筑平面图 完整、准确的表达原始建筑户型、建筑轴线及轴号、建筑门窗、 建筑楼梯、建筑平台等原有建筑设备、标识及结构。 原始建筑梁位图 完整、准确的表达原始建筑梁位、原始建筑柱位、原始建筑天窗、 等原有建筑结构。 平面家具布置图 完整、准确的表达平面布局的功能分区、动线示意、家具摆放、 装饰完成面（包
5、括但不仅限于石材面完成、瓷砖完成面、门套完 成面等）、开门方式、楼梯走向等。 墙体尺寸定位图 完整、准确的表达墙体的尺寸定位、所使用的墙体材质等（如需拆除墙体尺寸图和新建墙体尺寸图，则需要分别制图）。天花布置图完整、准确的表达天花的造型设计、天花造型的坡度示意、天花造型的高度标注、天花造型的使用材质、天花造型的灯位布置、天花造型的智能化末端点位布置（包含但不仅限于红外幕帘、排风扇、中央音响等）、天花剖面节点详图及放大详图的索引图例等，图面所用之图例须与图例索引表之图例相符合。地坪布置图完整、准确的表达地坪铺贴的造型设计、地坪铺贴的起始铺设点、地坪铺贴使用材质的尺寸、地坪铺贴使用材质的材质编号、
6、地坪铺贴使用材质的中英文对照、地坪剖面节点详图及放大详图的索引图例、地坪使用地灯设计的详细尺寸定位、地坪材质的切割尺寸示意等。天花尺寸图完整、准确的表达天花造型尺寸、线条尺寸、窗帘箱尺寸、特殊造型尺寸、圆弧形天花放样尺寸、天花造型坡度尺寸比例等，图面所用之图例须与图例索引表之图例相符合。灯具定位图完整、准确的表达天花灯具尺寸定位、壁灯尺寸定位、镜前灯尺寸定位、排风扇尺寸定位、智能化尺寸定位（包含但不仅限于红外幕帘、背景音乐等）等，图面所用之图例须与图例索引表之图例相符合。空调定位图完整、准确的表达空调出风口、回风口、检修口尺寸定位、新风系统出风口、回风口、检修口尺寸定位，如是分体式空调，需完整
7、、准确的表达挂壁机的平面尺寸定位及空间高度尺寸定位，图面所用之图例须与图例索引表之图例相符合。开关连线图完整、准确的表达灯具的开关连线关系（包含但不仅限于吊灯、吸顶灯、射灯、筒灯、灯槽、壁灯、地灯、镜前灯、固定家具所安装的氛围灯、立面设计造型所安装的氛围灯等）、相关设备的开关连线关系（包含但不仅限于排风扇、浴霸、空调、地暖、背景音乐等），并且根据照明设计及所选开关面板，确定单联、双联、三联、单控、双控等开关连线关系，图面所用之图例须与图例索引表之图例相符合。给水末端尺寸定位图完整、准确的表达给水末端的平面尺寸定位及高度尺寸定位（包含但不仅限于冷水给水、热水给水、二次利用水给水、生活用水给水、设
8、备用水给水等），定位尺寸应结合给水相关产品进行设计，并且符合国家相关规范制度，图面所用之图例须与图例索引表之图例相符合。排水尺寸定位图完整、准确的表达排水设备的尺寸定位（包含但不仅限于地漏尺寸定位、废水排水口尺寸定位、污水排水口尺寸定位等），定位尺寸应结合排水相关产品进行设计，并且符合国家相关规范制度，图面所用之图例须与图例索引表之图例相符合。强电末端尺寸定位图完整、准确的表达强电设备的平面尺寸定位及高度尺寸定位（包含但不仅限于强电箱、强电插座等），定位尺寸应结合强电产品厂家的相关产品进行设计，并且符合国家相关规范制度，图面所用之图例须与图例索引表之图例相符合。弱电末端尺寸定位图完整、准确的表
9、达弱电设备的平面尺寸定位及高度尺寸定位（包含但不仅限于弱电箱、可视电话、网络、电话、有线电视、卫星电视、报警系统等），定位尺寸应结合弱电产品厂家的相关产品进行设计，并且符合国家相关规范制度，图面所用之图例须与图例索引表之图例相符合。灯具空调综合布置图此灯具空调综合布置图用以体现空调和灯具的尺寸定位，反映空调布置与灯具布置是否存在定位冲突，便于设计及施工调整，图面所用之图例须与图例索引表之图例相符合。强弱电及开关连线综合布置图此强弱电及开关连线综合布置图用以体现强弱电和开关面板的尺寸定位，反映强弱电布置与开关面板布置是否存在定位冲突，便于设计及施工调整，图面所用之图例须与图例索引表之图例相符合。
10、立面及门表索引图完整、准确的表达各室内空间立面设计、门号的索引符号，索引符号须与图纸目录、门表详图、立面详图相互印证，确保索引符号的正确指向，杜绝出现缺少相关设计的现象发生，图面所用之图例须与图例索引表之图例相符合。七：立面详图须完整、准确的表达立面设计造型的水平尺寸及高度尺寸、立面设计所选用材质的尺寸、编号、中英文对照、立面设计所使用的线条尺寸、编号、材质、中英文对照、剖面节点详图及放大详图的索引图例、展开立面的转角度数、立面造型的高度标注、相关设备的尺寸定位（包含但不仅限于强弱电点位、可视电话、开关面板、空调控制面板、地暖控制面板、红外幕帘、报警按钮面板、智能化系统、毛巾架、浴巾架、纸筒等
11、），图面所用之图例须与图例索引表之图例相符合。八：细部节点剖面放大详图 须完整、准确的表达天花、地坪、墙身、家具等节点剖面放大详图的材质标注、尺寸标注、内部基层构造、装饰完成面的凹凸关系、细部节点剖面放大详图的图示标号须与图纸目录、平面系统图的剖面节点详图及放大详图的索引指示、立面详图的剖面节点详图及放大详图的索引指示相互印证，确保索引符号的正确指向，杜绝出现缺少相关设计的现象发生，图面所用之图例须与图例索引表之图例相符合。九：门表详图须完整、准确的表达新建门剖面放大详图的材质标注、尺寸标注、内部基层构造、装饰完成面的凹凸关系、门扇及门框的尺寸、门扇及门框的材质、所用五金配件的品牌、数量及规格
12、、门表详图须与图纸目录、立面及门索引图指示相互印证，确保索引符号的正确指向，杜绝出现缺少相关设计的现象发生，图面所用之图例须与图例索引表之图例相符合。十：线条放大列表详图须完整、准确的表达线条的尺寸、线条的材质、线条的使用区域、线条的编号等，图面所用之图例须与图例索引表之图例相符合。以上施工图深度要求，望设计公司能够落实于施工图的制作工作当中，杜绝出现以下混乱现象（包含但不仅限于以下问题）：设计材质编号混乱、设计尺寸单位混乱、设计编号指向混乱、各系统图纸相互标识指向混乱等。此施工图深度要求，包含但不仅限于上述深度要求，视不同项目具体实际情况，可以附件的形式添加相关深度要求。同时望各相关专业多提意见，汇聚各方智慧，完善此施工图深度要求条款。
